申請日2015.09.08

　　公開(公告)日2017.03.15

　　IPC分類號C02F3/30

　　摘要

　　本發明公開一種船用生活污水儲存柜，包括：儲存柜箱體，以及和箱體連接的電機(1)、粉碎泵(2)、生化桶(10)、控制箱(8);發明要解決的技術問題是小型船舶受空間限制造成的生活污水處理困難;通過粉碎泵(2)和污水流通管道，對污水進行粉碎和輸送;通過放置具有自凈化功能填料的生化桶10，對污水進行深度凈化;通過控制箱(8)實現污水儲存柜自動化運作。外接設備少、結構簡單，維護容易;又能進行污水的生化處理和自動化運行、方便人員操作;適應小型船舶的生活污水的處理需要，能夠達標排放污水。

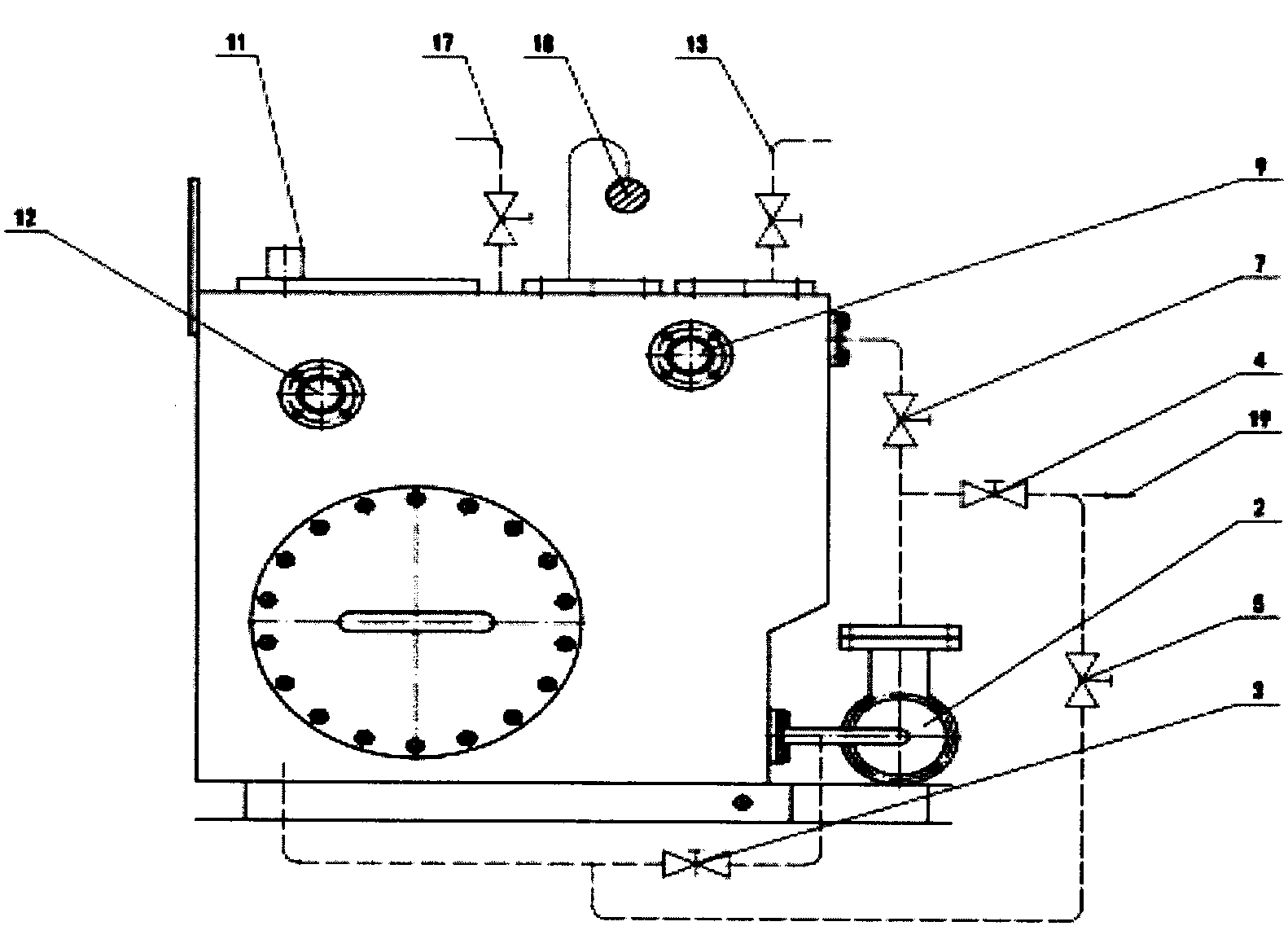

　　摘要附圖



　　權利要求書

　　1.一種船用生活污水儲存柜，包括：儲存柜箱體，以及和箱體連接的電機(1)、粉碎泵(2)、生化桶(10)、控制箱(8);其特征在于，所述箱體前側的下部設有電機(1)和粉碎泵(2)，粉碎泵(2)連接出水管截止閥(3)、和箱體前側上部的回流管截止閥(7)，構成粉碎工作回路;粉碎泵(2)連接外排管截止閥(4)構成外排工作回路;吸排管截止閥(5)和出水管連接;所述箱體左側的下部設有生化桶(10)，生化桶(10)的圓筒伸入儲存柜中，圓筒內部放置附著細菌的填料;所述箱體左側的上部設有溢流口(9)、高液位控制器(12);所述的控制箱(8)采用壁掛式結構，安裝在控制室內，通過導線和儲存柜的電氣設備連接;所述箱體頂部設有黑水入口(13)，其連接船上衛生間的排污管;還設有灰水入口(14)，其連接船上廚房及洗滌下水管;所述箱體頂部一側還設有排氣口(15)、低液位控制器(16);排氣口(15)連接排氣管排出儲存柜中的廢氣，在排氣管出口設置有防止外部明火進入的防火網(18);箱體頂部還設置有空氣輸入管(11)、沖洗管(17)，空氣輸入管(11)連接氣泵，將空氣泵入儲存柜的污水底層釋放。

　　2.根據權利要求1所述的一種船用生活污水儲存柜，其特征在于，所述箱體內部設置一隔板，保留部分污水不排空，水位高于生化桶(10)的圓筒位置，在該隔離室下方設置應急旁通管(6)。

　　3.根據權利要求1或2所述的一種船用生活污水儲存柜，其特征在于，在生化桶(10)的圓筒中，放置攜帶好氧及厭氧細菌的多種介質的填料。

　　說明書

　　一種船用生活污水儲存柜

　　技術領域

　　本發明屬于生活污水處理技術領域，具體涉及一種船用生活污水儲存柜。

　　背景技術

　　由于具有成本低的優勢，航運承擔了大部分運輸量。船舶作為航運的重要交通工具，隨著船舶數量的增加，船舶生活污水對海洋和內河、湖泊等水域的污染也在加重，已經成為一個突出的問題。其中數量最多的小型船舶，受到倉位空間的限制，無法安裝功能完善的污水處理裝置，一般使用簡易的污水儲存柜，到岸后輸送到岸上污水處理設施中。只有儲存功能的污水儲存柜，儲存時間長會產生沼氣和其它惡臭氣體，帶來安全隱患;超儲量時還不得不違規排放。因此，小型化的具備處理功能的污水儲存柜才能滿足小型船舶的需要�，F(xiàn)在船用生活污水的處理方法有生化法、物化法和電化法，生化法是利用好氧或者厭氧細菌來消化分解污水中的有機物產生對環境無害的二氧化碳和水。為適應小型船舶環境特點，污水處理以強化生物處理工藝流程及處理效率為主，比較典型的就是結合膜分離技術而形成的膜生物法工藝。

　　發明內容

　　本發明針對小型船舶生活污水的處理困難，提出一種具備生化處理功能的小型化的污水儲存柜，如附圖所示，本發明采用下述技術方案：

　　1、一種船用生活污水儲存柜，包括：儲存柜箱體，以及和箱體連接的電機1、粉碎泵2、生化桶10、控制箱8;所述箱體前側的下部設有電機1和粉碎泵2，三相電機1帶動粉碎泵2工作，將污水中的固體粉碎成漿;粉碎泵2連接出水管截止閥3、和箱體前側上部的回流管截止閥7，構成粉碎工作回路;粉碎泵2連接外排管截止閥4構成外排工作回路，將污水從儲存柜排到舷外;和出水管連接的吸排管截止閥5打開后，通過岸上的抽水泵連接排水口19進行抽吸，將污水排到岸上污水處理設施中。因此，只用一只粉碎泵2及簡單的污水管道就達到了將污水循環粉碎、排舷外及輸送岸上的功能。在所述箱體左側的下部設有生化桶10，生化桶10的圓筒伸入儲存柜中，圓筒內部放置附著細菌的填料，利用好氧和厭氧細菌來消化分解污水中的有機物產生對環境無害的二氧化碳和水;所述箱體左側的上部設有溢流口9、高液位控制器12;所述的控制箱8采用壁掛式結構，安裝在控制室內，通過導線和儲存柜的電氣設備連接，實現對污水處理運行的自動化控制。

　　2、進一步的，所述箱體頂部設有黑水入口13，其連接船上衛生間的排污管;還設有灰水入口14，其連接船上廚房及洗滌下水管;所述箱體頂部一側還設有排氣口15、低液位控制器16;排氣口15連接排氣管排出儲存柜中的廢氣，在排氣管出口設置有防止外部明火進入的防火網18;箱體頂部還設置有空氣輸入管11、沖洗管17，空氣輸入管11連接氣泵，將空氣泵入儲存柜的污水底層釋放，給好氧細菌、活性污泥提供氧氣，加速有機物的氧化分解;使用沖洗管17對排空的儲存柜進行沖洗。

　　3、本發明一種船用生活污水儲存柜的工作過程為：

　　1)打開出水管截止閥3、回流管截止閥7，關閉外排管截止閥4、吸排管截止閥5;

　　2)打開控制箱8的電源開關，粉碎泵2及氣泵自動啟動，對污水進行循環粉碎、加氧，運行20分鐘后停止，運行時間可以通過控制箱8的時間繼電器調整;

　　3)當柜內液位達到高位時，控制箱8的高位報警指示燈和廁所紅燈亮，粉碎泵2及氣泵自動啟動工作;運行20分鐘后停止，同時排放指示燈亮，打開外排管截止閥4、關閉回流管截止閥7，排放處理過的污水，當柜內液位達到低位時，粉碎泵2自動停止，完成排放。

　　4)當用外部動力排放時，關閉外排管截止閥4，打開吸排管截止閥5，即可使用外部動力進行抽吸儲存柜內污水。

　　4、本發明取得的有益效果：

　　本發明的船用生活污水儲存柜的外接設備少、結構簡單，維護容易;又能進行污水的生化處理和自動化運行、人員操作方便;適應小型船舶的生活污水的處理需要，能夠達標排放污水。
