申請日2015.11.02

　　公開(公告)日2016.02.03

　　IPC分類號C02F3/34; C02F3/30; C02F101/16; C02F101/10

　　摘要

　　本發明公開了一種防堵塞的污水處理工藝，包括如下步驟：(1)去除污水中的固體雜質;(2)經步驟(1)處理過的污水通過布水管到送入微生物介質氧化器進行脫氮除磷處理;(3)經步驟(2)處理過的污水送入反硝化池進行反硝化處理。其中所述的微生物介質氧化器主體由主生物填料層和輔助填料層交替構成。本發明具有以下優點：(1)填料層具有最佳的水力負荷，不容易堵塞;(2)自動引導污水水平流動到孔隙率較大的區域，避免某一處負荷過大，造成堵塞;(3)填料層有良好的吸附性，載污能力強;(4)采用小單元布水，布水更加均勻。

　　權利要求書

　　1.一種防堵塞的污水處理工藝，包括如下步驟：

　　(1)去除污水中的固體雜質;

　　(2)經步驟(1)處理過的污水通過布水管到送入微生物介質氧化器進行脫氮除磷處理;

　　(3)經步驟(2)處理過的污水送入反硝化池進行反硝化處理，

　　其特征在于，所述的微生物介質氧化器主體由主生物填料層和輔助填料層交替構成。

　　2.根據權利要求1所述的防堵塞的污水處理工藝，其特征在于，所述的主生物填料層由石英砂、含鐵礦砂和粘土組成。

　　3.根據權利要求2所述的防堵塞的污水處理工藝，其特征在于，所述的主生物填料層各組分重量比為5:3:3。

　　4.根據權利要求1所述的防堵塞的污水處理工藝，其特征在于，所述的輔助填料為PVC材質的球狀空心填料。

　　5.根據權利要求4所述的防堵塞的污水處理工藝，其特征在于，所述的介質氧化器從上至下分別為：第一輔助填料層、第一主生物填料層、第二輔助填料層、第二主生物填料層。

　　6.根據權利要求5所述的防堵塞的污水處理工藝，其特征在于，介質氧化器各層的厚度分別為：10cm、10cm、10cm、20cm。

　　7.根據權利要求1-6所述的防堵塞的污水處理工藝，其特征在于，所述的微生物介質氧化器上下均鋪有礫石層。

　　8.根據權利要求7所述的防堵塞的污水處理工藝，其特征在于，所述礫石層的厚度為10cm。

　　9.根據權利要求1-8所述的防堵塞的污水處理工藝，其特征在于，所述的布水管位于第一輔助填料層。

　　10.根據權利要求9所述的防堵塞的污水處理工藝，其特征在于，布水器沿補水管布置，相鄰布水器間隔為2m。

　　說明書

　　一種防堵塞的污水處理工藝

　　技術領域

　　本發明涉及水處理領域，尤其涉及一種防堵塞的污水處理工藝。

　　背景技術

　　任何形式的污水處理工藝中，生物濾料經過一段時間后就會出現堵塞，究其原因，主要是懸浮物對濾料空隙的堵塞、微生物生產繁殖以及胞外聚合物的大量聚集引起的堵塞。濾料堵塞嚴重影響了處理系統正常運行，降低了處理效率，增加運營成本。

　　發明內容

　　本發明從水流的自行智能分布入手，以解決污水處理中，濾料的堵塞問題。

　　一種防堵塞的污水處理工藝，包括如下步驟：

　　(1)去除污水中的固體雜質;

　　(2)經步驟(1)處理過的污水通過布水管到送入微生物介質氧化器進行脫氮除磷處理;

　　(3)經步驟(2)處理過的污水送入反硝化池進行反硝化處理。

　　所述的微生物介質氧化器主體由主生物填料層和輔助填料層交替構成，防止氣液兩相在填料層中分布不均勻，從而影響處理效果。輔助填料會引導污水根據主生物膜填料的阻力大小，在盡量短的時間內水平流動到孔隙率較大的區域。

　　所述的主生物填料層由石英砂、含鐵礦砂和粘土組成。主生物填料附著大量微生物，在無水條件下盡快分解有機物，以保障生態填料的孔隙率。

　　優選的，所述的主生物填料層各組分重量比為5:3:3。

　　石英砂具有無雜質，無棱角，密度大，機械強度高，載污能力使用周期長的特點，含鐵礦砂具有較大的孔徑，較多表面活性官能團以及較強的電荷可變性，使其對對有機物具有很好的吸附作用;其次主填料中富含大量的Ca、 Al和Fe等成分，易于與生活污水中的有機物發生反應。粘土是一種重要的礦物原料。具有表面電荷、結構通道和高的比表面積等特性，同時粘土的層間域是一個良好的化學反應場所，具有層間交換、吸附、聚合等特性。該填料層具有最佳的最佳的水力負荷，不容易堵塞。

　　優選的，所述的輔助填料為PVC材質的球狀空心填料。

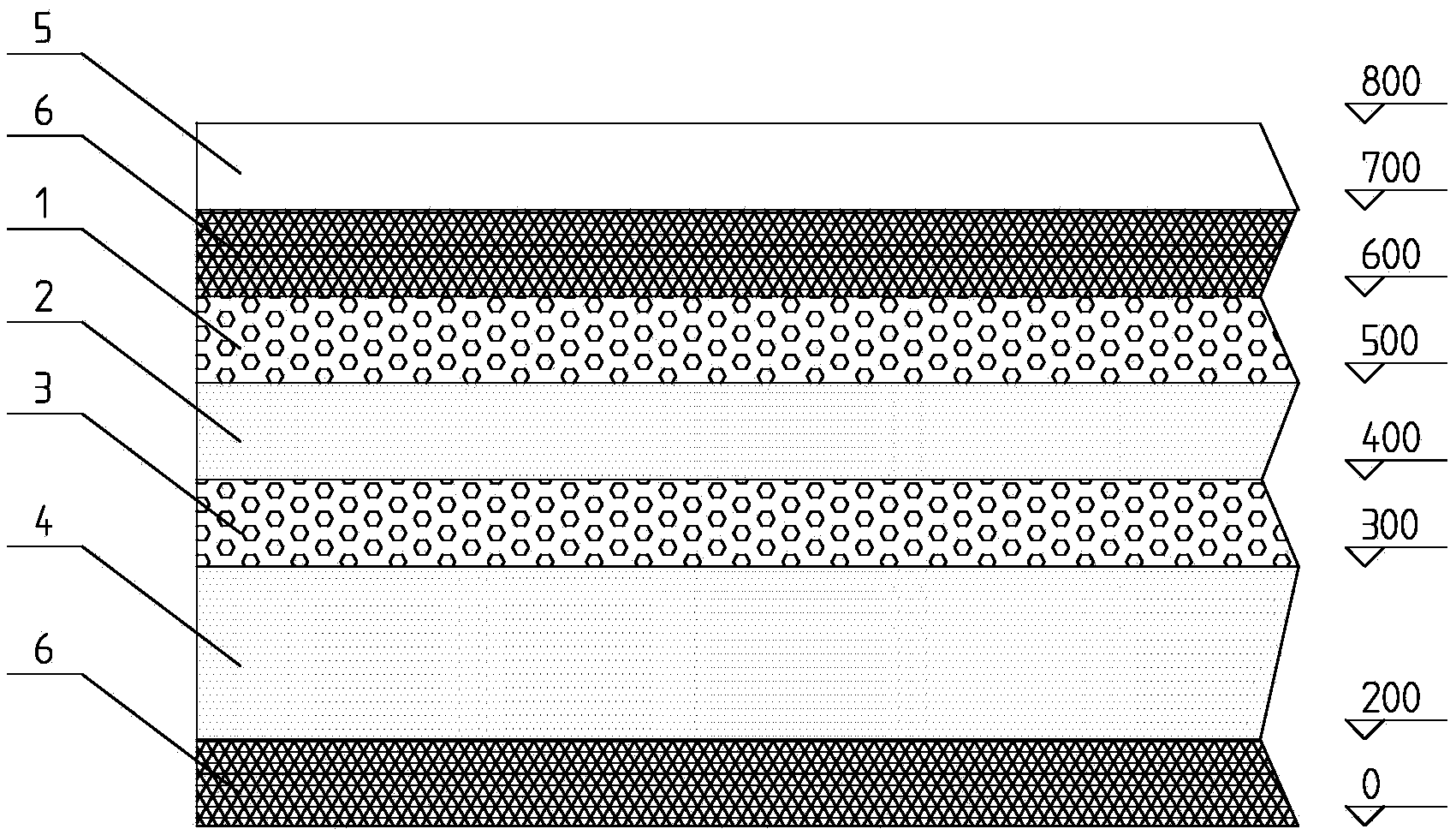

　　優選的，所述的微生物介質氧化器從上至下分別為：第一輔助填料層、第一主生物填料層、第二輔助填料層、第二主生物填料層。

　　優選的，微生物介質氧化器各層的厚度分別為：10cm、10cm、10cm、20cm。

　　優選的，所述的微生物介質氧化器上下均鋪有礫石層，所述礫石層的厚度為10cm。防止植物根系到達輔助填料，影響填料的處理效果;最下面的礫石層用于預埋四周出水的出水管。

　　進一步的，所述的布水管位于第一輔助填料層，布水器沿補水管布置，相鄰布水器間隔為2m。

　　本發明具有如下有益效果：

　　(1)填料層具有最佳的最佳的水力負荷，不容易堵塞;

　　(2)自動引導污水水平流動到孔隙率較大的區域，避免某一處負荷過大，造成堵塞;

　　(3)填料層有良好的吸附性，載污能力強;

　　(4)采用小單元布水，布水更加均勻。
