申請日2015.07.30

　　公開(公告)日2015.10.28

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種用于數控加工車間專用的污水處理系統，它涉及數控技術領域，它包括進水管、流量計、攪拌罐、攪拌軸、攪拌片、電機、水管、高密度纖維絲、微電解填料、活性炭層、過濾層、生物處理區、曝氣氧化區、重金屬反應區、酸堿中和區、凈化消毒區、水泵、水質檢測器、出水管、儲水室、水位儀和水閥;本發明結構設計合理，造型新穎獨特，操作簡單，使用方便，成本低廉，可以有效將使用過的水進行回收、過濾、存儲和再次使用，達到循環的效果，通過多個過濾和反應裝置，起到對污水過濾干凈的效果。

　　權利要求書

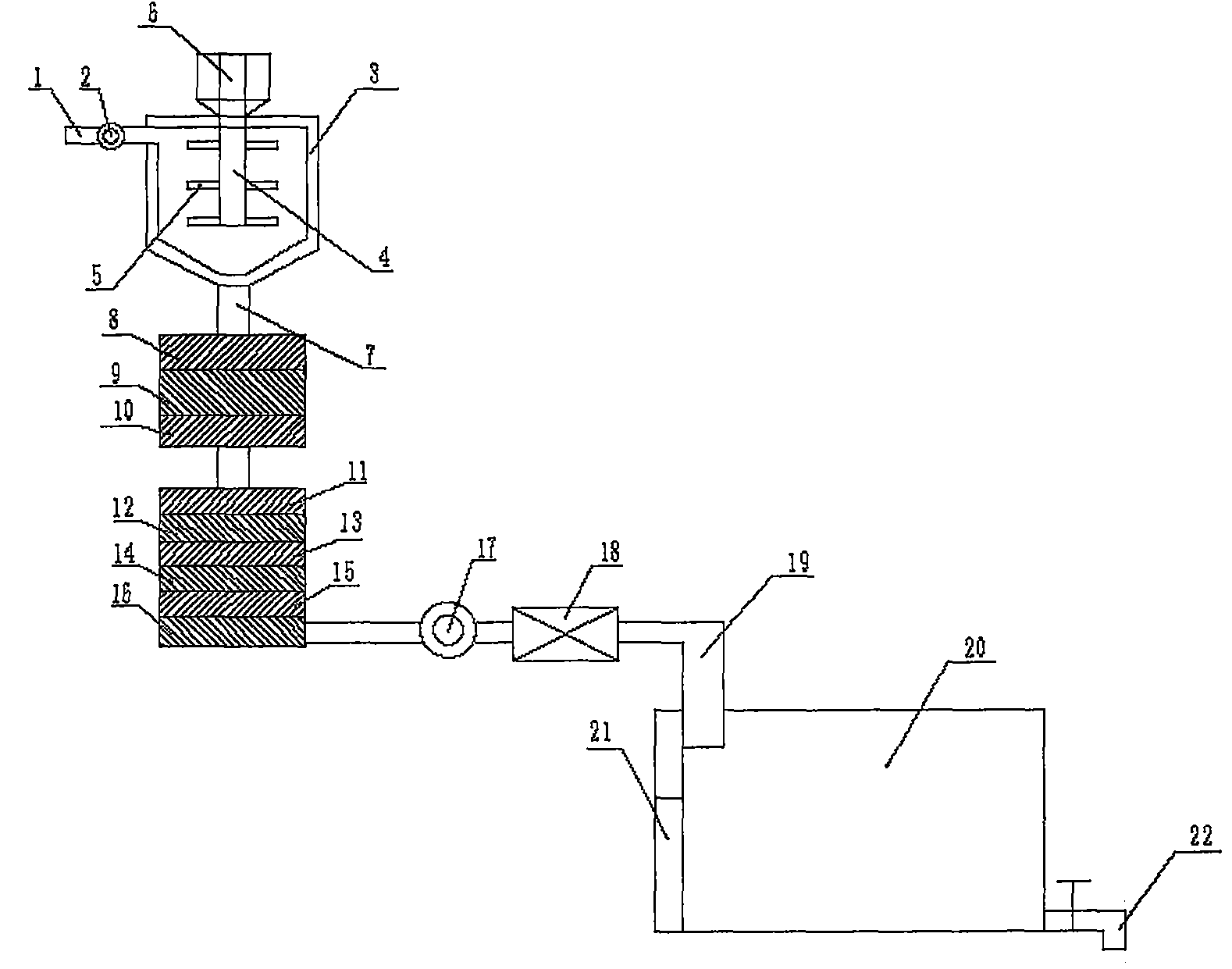

　　1.一種用于數控加工車間專用的污水處理系統，其特征在于： 包括進水管(1)、流量計(2)、攪拌罐(3)、攪拌軸(4)、攪拌 片(5)、電機(6)、水管(7)、高密度纖維絲(8)、微電解填料 (9)、活性炭層(10)、過濾層(11)、生物處理區(12)、曝氣 氧化區(13)、重金屬反應區(14)、酸堿中和區(15)、凈化消毒 區(16)、水泵(17)、水質檢測器(18)、出水管(19)、儲水室 (20)、水位儀(21)和水閥(22);

　　所述流量計(2)設置在進水管(1)上;

　　所述進水管(1)設置在攪拌罐(3)的上端;

　　所述攪拌罐(3)的腔室中活動連接有一個攪拌軸(4);

　　所述攪拌軸(4)上整體成型有數個攪拌片(5);

　　所述攪拌軸(4)的輸入軸與電機(6)輸出軸相連接;

　　所述攪拌罐(3)的下端通過水管(7)依次固定連接有高密度纖 維絲(8)、微電解填料(9)和活性炭層(10);

　　所述活性炭層(10)的下端通過水管(7)依次固定連接有過濾 層(11)、生物處理區(12)、曝氣氧化區(13)、重金屬反應區(14)、 酸堿中和區(15)和凈化消毒區(16);

　　所述凈化消毒區(16)通過水管(7)依次還與水質檢測器(18) 和出水管(19)相連接;

　　所述出水管(19)的下端設有儲水室(20);

　　所述儲水室(20)的側壁上設有水位儀(21);

　　所述儲水室(20)中還設有一個水閥(22)。

　　2.根據權利要求1所述的一種用于數控加工車間專用的污水處 理系統，其特征在于：所述電機(6)為變頻電機。

　　3.根據權利要求1所述的一種用于數控加工車間專用的污水處 理系統，其特征在于：所述水管(7)為高壓水管。

　　說明書

　　一種用于數控加工車間專用的污水處理系統

　　技術領域：

　　本發明涉及數控技術領域，具體涉及一種用于數控加工車間專用的 污水處理系統。

　　背景技術：

　　目前，在日常數控機械加工中，車間是主要的廢水產生場所，產生 的廢水大多都直接排入了下水系統，在城市用水日趨緊張的今天，這種 水資源的不完全利用情況急待改善，現有的應用于日常生活的廢水回收 裝置只適用于居民用水的回收，所以市面上需要一種來彌補這一不足。

　　發明內容：

　　本發明的目的就在于為了解決上述問題而提供一種用于數控加工車 間專用的污水處理系統，解決了數控加工中廢水處理的問題。

　　為了解決上述問題，本發明提供了一種技術方案：一種用于數控加 工車間專用的污水處理系統，包括進水管、流量計、攪拌罐、攪拌軸、 攪拌片、電機、水管、高密度纖維絲、微電解填料、活性炭層、過濾層、 生物處理區、曝氣氧化區、重金屬反應區、酸堿中和區、凈化消毒區、 水泵、水質檢測器、出水管、儲水室、水位儀和水閥;所述流量計設置 在進水管上;所述進水管設置在攪拌罐的上端;所述攪拌罐的腔室中活 動連接有一個攪拌軸;所述攪拌軸上整體成型有數個攪拌片;所述攪拌 軸的輸入軸與電機輸出軸相連接;所述攪拌罐的下端通過水管依次固定 連接有高密度纖維絲、微電解填料和活性炭層;所述活性炭層的下端通 過水管依次固定連接有過濾層、生物處理區、曝氣氧化區、重金屬反應 區、酸堿中和區和凈化消毒區;所述凈化消毒區通過水管依次還與水質 檢測器和出水管相連接;所述出水管的下端設有儲水室;所述儲水室的 側壁上設有水位儀;所述儲水室中還設有一個水閥。

　　作為優選，所述電機為變頻電機。

　　作為優選，所述水管為高壓水管。

　　本發明的有益效果：本發明結構設計合理，造型新穎獨特，操作簡 單，使用方便，成本低廉，可以有效將使用過的水進行回收、過濾、存 儲和再次使用，達到循環的效果，通過多個過濾和反應裝置，起到對污 水過濾干凈的效果。
