申請日2015.11.02
公開(公告)日2016.01.20
IPC分類號C02F9/14
摘要
本發明屬于污水處理技術領域，具體涉及自清式微曝氣復合人工濕地污水處理系統及處理方法。本發明要解決的技術問題是傳統人工濕地溶解氧偏低，占地面積較大，填料易堵塞，對高濃度污水處理效果差等問題。本發明污水處理系統包括依次水流連通的包括由管道依次連接的預處理構筑物、自清式微曝氣豎向折流濕地污水處理裝置、ANAMMOX脫氮型側向潛流人工濕地污水處理裝置和生物觀測塘。本發明的污水處理系統處理效率高，可適應不同的水質變化，脫氮效果好，自清式的人工濕地不易堵塞，可進行反沖洗，出水水質穩定，確保了濕地系統的長期穩定運行。
權利要求書
1.自清式微曝氣復合人工濕地污水處理系統，包括依次水流連通的預處理構筑物、自清式微曝氣豎向折流濕地污水處理裝置、可實現ANAMMOX脫氮的側向潛流人工濕地污水處理裝置和生物觀測塘;其特征在于：
所述預處理構筑物上設置有系統進水管;
所述自清式微曝氣豎向折流濕地污水處理裝置由配水區、池體和集水區組成;待處理污水經進水管流入配水區，再以溢流的方式從配水區流入池體，經池體處理后的出水采用溢流的方式流入集水區;所述池體為多級不同處理功能的豎向折流濕地串聯而成，沿水流方向依次為厭氧濕地、碳氧化濕地和短程硝化-反硝化濕地，厭氧濕地和碳氧化濕地各采用一個單元池，短程硝化-反硝化濕地由若干單元池組成;厭氧濕地從底部到頂部依次設置有反沖洗管和填料層，碳氧化濕地和短程硝化-反硝化濕地從底部到頂部依次設置有反沖洗管、微曝氣管、填料層和水生植物，采用分級微曝氣方式，總的曝氣量的氣水比小于2︰1，并控制碳氧化濕地的曝氣量大于短程硝化-反硝化濕地，使碳氧化濕地中水的溶解氧達到1～2mg/L，短程硝化 -反硝化濕地水中的溶解氧達到0.5mg/L;
可實現ANAMMOX脫氮的側向潛流人工濕地污水處理裝置由自然復氧槽、側向潛流濕地床組成，其中一個自然復氧槽連接一個側向潛流濕地床組成一組單元池，多組單元池串聯沿梯度向下共同組成所述濕地污水處理裝置;所述自然復氧槽為跌躍式薄水層自然復氧槽;所述側向潛流濕地床包含濕地床體、布水管、集水管、填料、濕地植物和含ANAMMOX菌的沉積物;布水管和集水管均設置在側向潛流濕地床底部，分別布置在側向潛流濕地床的進水端和出水端，以實現側向潛流濕地床中的水流均勻性，含ANAMMOX菌的沉積物鋪在填料上;
生物觀測塘中栽種水生植物，還設置有出水管，通過溢流的方式出水。
2.如權利要求1所述的污水處理系統，其特征在于：所述自清式微曝氣豎向折流濕地污水處理裝置的池體設置有橫向隔墻，將池體沿水流方向分隔為單獨的單元池，上一個單元池的出水采用穿孔溢流的方式流入下一個單元池，并在穿孔處設置有一個閥門，以控制單元池的進水和出水;每個單元池內均設置有一個與水流方向垂直的橫向擋墻，將單元池分為前后兩段，橫向擋墻底部開孔，使每個單元池內的水流能夠在濕地池中上下翻騰通過，形成折流式水流形態，避免死水區。
3.如權利要求1或2所述的污水處理系統，其特征在于：所述的微曝氣管包含曝氣主管、曝氣干管和曝氣支管，曝氣主管沿人工濕地外一側布置，曝氣主管上分出數根曝氣干管，每個單元池內有至少一根曝氣干管，曝氣干管沿池壁向下并在池底橫向布置，曝氣干管上分出數根曝氣支管，曝氣支管縱向并排布置，曝氣主管和每根曝氣干管上均設置有閥門，所述曝氣管支管的曝氣孔直徑大小為1～3mm;所述的反沖洗管包含反沖洗主管、反沖洗干管和反沖洗支管，反沖洗管布置在池體底部，反沖洗主管沿人工濕地外一側布置，并接出數根反沖洗干管，每一根反沖洗干管橫向伸入一個單元池，反沖洗干管再接出縱向并排布置的反沖洗支管，反沖洗主管和每根干管上均設置有閥門;反沖洗主管上還設置有放空管;單元池還設置有溢流管，用于將反沖洗產生的污水排出。
4.如權利要求3所述的污水處理系統，其特征在于：所述的曝氣孔沿曝氣支管軸向設置為兩排，兩排曝氣孔的中心線過曝氣支管軸心線的夾角為90°。
5.如權利要求1～4任一項所述的污水處理系統，其特征在于：可實現ANAMMOX脫氮的側向潛流人工濕地污水處理裝置的濕地床體的有效水深高度為0.4～0.6m。
6.如權利要求1～5任一項所述的污水處理系統，其特征在于：所述自清式微曝氣豎向折流濕地污水處理裝置的濕地填料粒徑為10～50mm，根據水流方向，單元池內填料粒徑依次降低。
7.如權利要求1～6任一項所述的污水處理系統，其特征在于：可實現ANAMMOX脫氮的側向潛流人工濕地污水處理裝置的填料為碎石、混凝土骨料或瓦礫中的一種或幾種，粒徑為5～10mm，根據水流方向，單元池內填料粒徑依次降低。
8.權利要求1～7任一項所述污水處理系統的處理方法，其特征在于：污水從系統進水管進入預處理構筑物，然后依次由自清式微曝氣豎向折流濕地污水處理裝置和可實現 ANAMMOX脫氮的側向潛流人工濕地污水處理裝置處理，然后進入生物觀測塘;
自清式微曝氣豎向折流濕地污水處理裝置池體沿水流方向分為厭氧、好氧和微氧三段，其中厭氧段和好氧段各為1個單元池，分別作為厭氧濕地和碳氧化濕地，微氧段可根據水質設置1或1個以上單元池，作為短程硝化-反硝化濕地;來自預處理構筑物的污水由配水區流入?yún)捬醵蔚膮捬鯘竦貎?nèi)，在厭氧的環境中降解掉大部分難降解有機物;再流入好氧段的碳氧化濕地內，在微曝氣和植物根系泌氧的協同作用下，使水中的溶解氧達到1～2mg/L，將碳污染物高效降解;最后流入微氧段的短程硝化-反硝化濕地內，在微曝氣和植物根系泌氧的協同作用下，使水中的溶解氧達到0.5mg/L，為短程硝化反硝化提供適宜的環境，使得污水中的N 污染物得到高效去除，微氧段短程硝化-反硝化濕地的出水采用溢流的方式流入集水區;整個自清式微曝氣豎向折流濕地污水處理裝置采用連續進水、連續出水的運行方式，濕地表面水力負荷控制在2m3/(m2.d)以下，總的豎向折流濕地的水力停留時間控制在24h以上;
來自自清式微曝氣豎向折流濕地污水處理裝置集水區的污水由進水管流入可實現 ANAMMOX脫氮的側向潛流人工濕地污水處理裝置，污水由進水管流入第一組單元池的自然復氧槽中，通過跌躍式薄水層自然復氧的方式增加污水中的溶解氧，再流入側向潛流濕地床中，濕地床體中布置有布水管、集水管、填料、濕地植物和含ANAMMOX菌的沉積物，濕地床豎向斷面上水質條件均勻，整個濕地床內部沿水流方向?yàn)橐粋�以厭缺氧為主的好氧、缺氧、厭氧的交替環境，在植物根系泌氧的協同作用下，污水總體處于微氧狀態，待處理污水中亞硝酸鹽的流入與厭缺氧的微環境為ANAMMOX菌生長提供適宜的環境，使得污水在側向潛流濕地中同時發生硝化、反硝化以及ANAMMOX反應，污水中的碳源有機物沿程逐漸被消耗，C/N比不斷降低，同時去除污水中的N污染物;隨后污水流入下一組單元池的自然復氧槽中，再流入側向潛流濕地床中，繼續進行反應，經過多組單元池循環處理，直至達到出水標準;整個處理過程采用連續進水、連續出水的運行方式，進水通過預處理方法控制COD 與TN濃度比值在2:1以下，進水COD濃度在60mg/L以下，通過連續自然穩定進水，濕地床表面水力負荷控制在0.3m3/(m2.d)，總的側向潛流濕地的水力停留時間控制在18h以上。
9.根據權利要求8所述的方法，其特征在于：可實現ANAMMOX脫氮的側向潛流人工濕地污水處理裝置的濕地床中沒有導板阻隔。
說明書
自清式微曝氣復合人工濕地污水處理系統及處理方法
技術領域
本發明屬于污水處理技術領域，具體涉及自清式微曝氣復合人工濕地污水處理系統。
背景技術
人工濕地是根據天然濕地凈化污水的原理，通過人工建造和監督控制來強化其凈化能力的污水處理技術。它是由透水性的基質、植物、水體、好氧或厭氧微生物種群和動物共同組成的復合系統。污水在人工濕地中經過包括生物降解、過濾、沉淀和吸附等作用處理后，污水中的有機化合物、懸浮固體、一些含氮化合物、磷和病原菌都得到了極大的削減。
人工濕地處理技術是未來水質提標一大熱門處理技術，其具有投資省、效率高、環境效益好等優點，非常適合中、小城鎮的污水處理。傳統的人工濕地包括表面流型、潛流型和垂直流型，但由于自身構造的限制，使得溶解氧濃度偏低，占地面積較大，填料易堵塞等。在傳統的污水處理中，曝氣量通常為氣水比>3:1，有的甚至為10:1。而在污水廠的運行中，曝氣機的耗電費用占了很大部分，因此，如何在保證出水水質的情況下又能降低氣水比，成為現今研究的熱點。根據美國于2000年對多個運行中的人工濕地進行調查，發現有近50%的人工濕地系統在投入使用5年后出現了不同程度的堵塞。堵塞不僅會引起濕地過水能力的降低，從而導致大量污水壅積在濕地表面并阻隔氧氣向基質層內擴散，降低濕地對污染物的去除效果，使出水水質達不到設計標準，此外堵塞還會縮短人工濕地的運行壽命。尤其是對垂直流人工濕地，其堵塞問題較為嚴重。
氮素污染的加劇也是近年來引起我國湖泊、河流以及近海等水域水華和赤潮大規模爆發的重要因素之一，因此，如何去除氮素污染引起了人們的廣泛關注。近年來，隨著生物脫氮理論與技術的突破，以ANAMMOX工藝為代表的新型生物脫氮技術逐漸進入人們視野。與傳統生物脫氮技術相比，ANAMMOX菌為化學自養型細菌，并且ANAMMOX反應途徑較短，因此ANAMMOX反應不需要堿度補償和投加有機碳源，只需要維持較低的溶解氧，即可實現當廢水進水C/N<3.4時或高氨氮廢水的脫氮反應，從而節約了大量的能源和物料，節省運行成本，具有可持續發展的意義。ANAMMOX反應是微生物直接將NH4+-N和NO2-N反應轉化為N2，達到脫氮的目的，其中作為電子受體的NO2-一般由氨轉化而來。
已見公知的人工濕地如CN102531187A“一種層疊式垂直流-水平潛流組合濕地處理生活污水的方法”、CN203639245U“一種組合人工濕地系統”、CN103708621A“一種組合人工濕地系統及其污水處理方法”等主要是對人工濕地的流態、填料進行改造組合，其填料易堵塞，不適宜處理較高濃度的污水，占地面積較大。而在人工濕地中，將反沖洗自清技術、微曝氣技術和基于ANAMMOX脫氮原理的側向潛流濕地技術同時系統的應用于人工濕地則未見報道。
發明內容
本發明要解決的技術問題是傳統人工濕地溶解氧偏低，占地面積較大，填料易堵塞，對高濃度污水處理效果差。
本發明的技術方案如下：

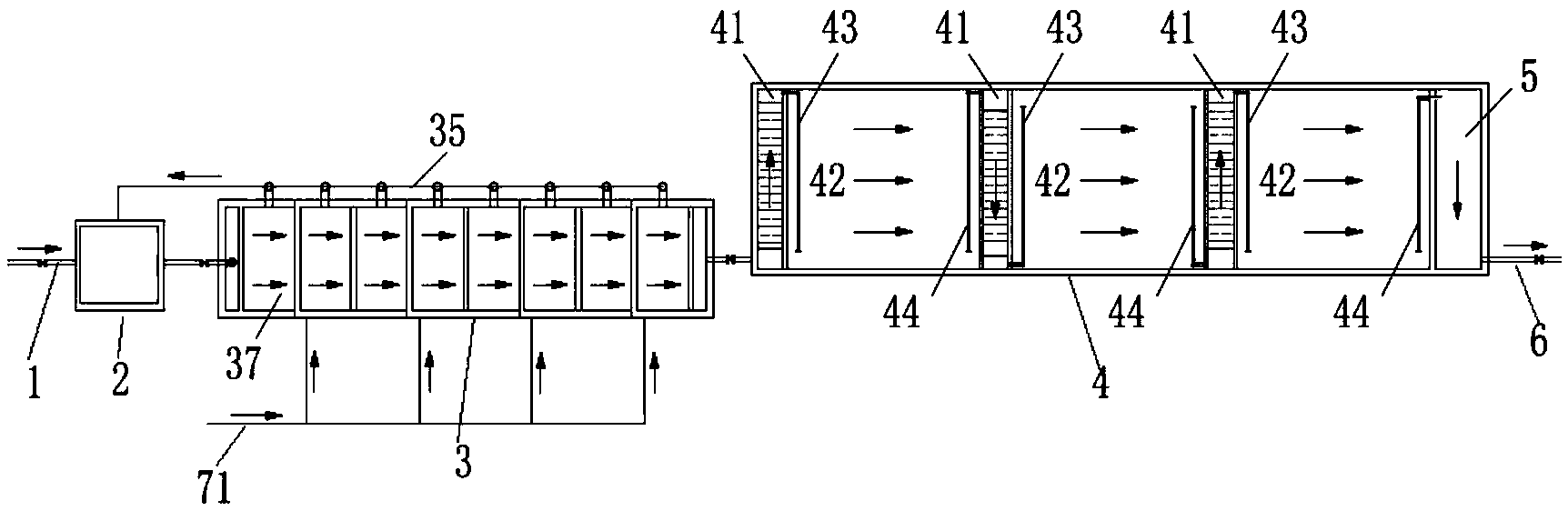

本發明提出的自清式微曝氣復合人工濕地污水處理系統包括依次水流連通的預處理構筑物、自清式微曝氣豎向折流濕地污水處理裝置、可實現ANAMMOX脫氮的側向潛流人工濕地污水處理裝置和生物觀測塘;整個系統各部分的組成關系如下：
預處理構筑物上設置有系統進水管;
自清式微曝氣豎向折流濕地污水處理裝置由配水區、池體和集水區組成;待處理污水經進水管流入配水區，再通過溢流的方式從配水區流入池體，經池體處理后的出水采用溢流的方式流入集水區;所述池體為多級不同處理功能的豎向折流濕地串聯而成，沿水流方向依次為厭氧濕地、碳氧化濕地和短程硝化-反硝化濕地，厭氧濕地和碳氧化濕地各采用一個單元池，短程硝化-反硝化濕地由若干單元池組成;厭氧濕地從底部到頂部依次設置有反沖洗管和填料層，碳氧化濕地和短程硝化-反硝化濕地從底部到頂部依次設置有反沖洗管、微曝氣管、填料層和水生植物，采用分級微曝氣方式，總的曝氣量的氣水比小于2︰1，并控制碳氧化濕地的曝氣量大于短程硝化-反硝化濕地，使碳氧化濕地中水的溶解氧達到1～2mg/L，短程硝化-反硝化濕地水中的溶解氧達到0.5mg/L;
可實現ANAMMOX脫氮的側向潛流人工濕地污水處理裝置由自然復氧槽、側向潛流濕地床組成，其中一個自然復氧槽連接一個側向潛流濕地床組成一組單元池，多組單元池串聯沿梯度向下共同組成所述濕地污水處理裝置;所述自然復氧槽為跌躍式薄水層自然復氧槽;所述側向潛流濕地床包含濕地床體、布水管、集水管、填料、濕地植物和含ANAMMOX菌的沉積物;布水管和集水管均設置在側向潛流濕地床底部，分別布置在側向潛流濕地床的進水端和出水端，以實現側向潛流濕地床中的水流均勻性，含ANAMMOX菌的沉積物鋪在填料上;
生物觀測塘中栽種水生植物，還設置有出水管，通過溢流的方式出水。
其中，自清式微曝氣豎向折流濕地污水處理裝置的池體設置有橫向隔墻，將池體沿水流方向分隔為單獨的單元池，上一個單元池的出水采用穿孔溢流的方式流入下一個單元池，并在穿孔處設置有一個閥門，以控制單元池的進水和出水;每個單元池內均設置有一個墻體與水流方向垂直的橫向擋墻，將單元池分為前后兩段，橫向擋墻底部開孔，使每個單元池內的水流能夠在濕地池中上下翻騰通過，形成折流式水流形態，避免死水區。
其中，微曝氣管包含曝氣主管、曝氣干管和曝氣支管，曝氣主管沿人工濕地外一側布置，曝氣主管上分出數根曝氣干管，每個單元池內有至少一根曝氣干管，曝氣干管沿池壁向下并在池底橫向布置，曝氣干管上分出數根曝氣支管，曝氣支管縱向并排布置，曝氣主管和每根曝氣干管上均設置有閥門，所述曝氣管支管的曝氣孔直徑大小為1～3mm;所述的反沖洗管包含反沖洗主管、反沖洗干管和反沖洗支管，反沖洗管布置在池體底部，反沖洗主管沿人工濕地外一側布置，并接出數根反沖洗干管，每一根反沖洗干管橫向伸入一個單元池，反沖洗干管再接出縱向并排布置的反沖洗支管，反沖洗主管和每根干管上均設置有閥門;反沖洗主管上還設置有放空管;單元池還設置有溢流管，用于將反沖洗產生的污水排出。
其中，曝氣孔沿曝氣支管軸向設置為兩排，兩排曝氣孔的中心線過曝氣支管軸心線的夾角為90°。
其中，可實現ANAMMOX脫氮的側向潛流人工濕地污水處理裝置的濕地床體的有效水深高度為0.4～0.6m。
其中，自清式微曝氣豎向折流濕地污水處理裝置的濕地填料粒徑為10～50mm，根據水流方向，單元池內填料粒徑依次降低。
其中，可實現ANAMMOX脫氮的側向潛流人工濕地污水處理裝置的填料為碎石、混凝土骨料或瓦礫中的一種或幾種，粒徑為5～10mm，根據水流方向，單元池內填料粒徑依次降低。
本發明還提供了所述污水處理系統的處理方法，總的過程是：污水從系統進水管進入預處理構筑物，然后依次由自清式微曝氣豎向折流濕地污水處理裝置和可實現ANAMMOX脫氮的側向潛流人工濕地污水處理裝置處理，然后進入生物觀測塘。
具體方法是：
自清式微曝氣豎向折流濕地污水處理裝置池體沿水流方向分為厭氧、好氧和微氧三段，其中厭氧段和好氧段各為1個單元池，分別作為厭氧濕地和碳氧化濕地，微氧段可根據水質設置1或1個以上單元池，作為短程硝化-反硝化濕地;來自預處理構筑物的污水由配水區流入?yún)捬醵蔚膮捬鯘竦貎?nèi)，在厭氧的環境中降解掉大部分難降解有機物;再流入好氧段的碳氧化濕地內，在微曝氣和植物根系泌氧的協同作用下，使水中的溶解氧達到1～2mg/L，將碳污染物高效降解;最后流入微氧段的短程硝化-反硝化濕地內，在微曝氣和植物根系泌氧的協同作用下，使水中的溶解氧達到0.5mg/L，為短程硝化反硝化提供了適宜的環境，使得污水中的N污染物得到高效去除，微氧段短程硝化-反硝化濕地的出水采用溢流的方式流入集水區;整個自清式微曝氣豎向折流濕地污水處理裝置采用連續進水、連續出水的運行方式，濕地表面水力負荷控制在2m3/(m2.d)以下，總的豎向折流濕地的水力停留時間控制在24h以上;
來自自清式微曝氣豎向折流濕地污水處理裝置集水區的污水由進水管流入可實現 ANAMMOX脫氮的側向潛流人工濕地污水處理裝置，污水由進水管流入第一組單元池的自然復氧槽中，通過跌躍式薄水層自然復氧的方式增加污水中的溶解氧，再流入側向潛流濕地床中，濕地床體中布置有布水管、集水管、填料、濕地植物和含ANAMMOX菌的沉積物，濕地床豎向斷面上水質條件均勻，整個濕地床內部沿水流方向?yàn)橐粋�以厭缺氧為主的好氧、缺氧、厭氧的交替環境，在植物根系泌氧的協同作用下，污水總體處于微氧狀態，待處理污水中亞硝酸鹽的流入與厭缺氧的微環境為ANAMMOX菌生長提供適宜的環境，使得污水在側向潛流濕地中同時發生硝化、反硝化以及ANAMMOX反應，污水中的碳源有機物沿程逐漸被消耗，C/N比不斷降低，同時去除污水中的N污染物;隨后污水流入下一組單元池的自然復氧槽中，再流入側向潛流濕地床中，繼續進行反應，經過多組單元池循環處理，直至達到出水標準;整個處理過程采用連續進水、連續出水的運行方式，進水通過預處理方法控制COD 與TN濃度比值在2:1以下，進水COD濃度在60mg/L以下，通過連續自然穩定進水，濕地床表面水力負荷控制在0.3m3/(m2.d)，總的側向潛流濕地的水力停留時間控制在18h以上。
其中，可實現ANAMMOX脫氮的側向潛流人工濕地污水處理裝置的濕地床中沒有導板阻隔。
本發明中，自清式微曝氣豎向折流濕地采用微曝氣的方式，進一步提升了濕地填料層內部的溶解氧含量，植物根系釋氧和曝氣相結合保證了有機物能夠被順利的去除。與傳統的曝氣方式相比，微曝氣量小緩慢，適量的曝氣促進了濕地中生物膜的發展,使其不會因大量曝氣對生物膜造成沖刷，同時減少礦物質的積累,保證了填料之間的水流通路。另外微曝氣的方式也在保證出水水質條件下，更加節省能耗，減少了運行成本。
另外，自清式微曝氣豎向折流濕地所采用的是可調節的微曝氣方式，可通過閥門的啟閉對每一反應單元的曝氣量進行調節，使得本反應器可以較靈活的適應各種不同的水質變化。當進水COD含量高時，可通過控制閥門使部分反應單元進行曝氣或者進行間歇曝氣，進而強化了反應池的好氧—缺氧環境，強化有機物的去除效果;當進水COD含量較低時，可關閉微曝氣采用自然復氧來維持填料層溶解氧水平，進一步節省能耗。
人工濕地的堵塞問題一直比較嚴重，運行一段時間后均會出現不同程度的堵塞，且一旦堵塞難以修復。經試驗研究證明，人工濕地其污水中的有機質主要被吸附截留在反應器進水部分，且沿污水流動方向填料層中的有機質含量逐漸遞減。因而在本發明的自清式微曝氣豎向折流濕地中，前一個反應池的填料粒徑較后一個反應池的填料粒徑大，并配合微曝氣所形成的局部紊流沖刷作用，使得填料不易堵塞，并且使得反應池靠后端也能吸附截留一定量的有機質，使得后端也有較為充足的碳源來保證生物脫氮除磷的效果。在自清式微曝氣豎向折流濕地中增設了反沖洗系統，當填料開始堵塞之后進行反沖洗，可以提高填料層的滲透系數，保證了系統出水效果的穩定，也有效地延長了人工濕地的使用壽命。
本發明的基于ANAMMOX脫氮原理的側向潛流濕地污水處理裝置的設置，進一步吸附了前段出水的氮磷。同時，由于前端反應池消耗了大部分的碳源，而氮元素未得到充分的去除，使得側向潛流濕地的進水中C/N較低。為保證最終的出水達標排放，在側向潛流床的前端設置有一個自然復氧槽，從而保證了在側向潛流床中進行ANAMMOX生物脫氮提供適宜的環境。其中，自然復氧槽為已公開的CN102583760A“跌躍式薄水層人工濕地復氧槽”，水在通過自然復氧槽時，會形成5～20毫米厚薄水層，水在槽內與空氣廣泛接觸，增加了側向潛流濕地床內的溶解氧。
本發明的人工濕地的折流式和潛流式流態使水固接觸面積大，微曝氣的人工濕地通過底部曝氣，提高了水體中的溶解氧，強化了水體中的微生物的作用，進而提高了濕地的水力負荷，故本系統的占地面積與同類濕地相比大幅減小。
本發明的生物觀測塘相當于清水池的作用，塘中栽種水生植物，進一步去除水中的污染物質及病原菌等其他有毒有害物質，最后通過溢流的方式出水。
本發明的有益效果：
1)微曝氣人工濕地可靈活調節微曝氣方式，處理效率高，可適應不同的水質變化，有機物的去除效果好：
2)自清式的人工濕地不易堵塞，可進行反沖洗，出水水質穩定;確保了濕地系統的長期穩定運行;
3)基于ANAMMOX脫氮原理的側向潛流濕地床進一步保證了出水中氮元素的去除;在每一級之間增設的自然復氧槽優化了濕地的富氧能力，無需人工曝氣即可保證整個側向潛流濕地床中形成低氧環境，即可實現ANAMMOX生物脫氮，節省能耗;
4)自清式微曝氣負荷人工濕地污水處理系統占地面積較小，工藝流程短、運行管理簡便;本發明中各管路上均設有閥門，通過控制閥門的啟閉即可實現運行模式的控制切換，加之整個反應器結構簡單，不易堵塞，故此種反應器的工藝流程短、運行管理簡便;
5)由于本發明的濕地系統存在著反沖洗等情況，可以將本發明中的自清式微曝氣人工濕地和側向潛流人工濕地進行多組平行運行，以保證連續處理來水，并且可以根據實際水質水量等增加或減少單元格，合理使用，提高效率。
