申請日2015.07.30
公開(公告)日2015.10.07
IPC分類號C12N1/20; C12M1/38; C12M1/04; C12M1/34; C12M1/36
摘要
本發明公開了一種污水處理過程中富集培養固定化硝化菌的方法及裝置，采用序批式生物膜活性污泥法富集培養硝化菌，在固定化硝化菌培養裝置內接種脫水污泥，接種后添加富集培養液，培養過程中通過逐步提高生物膜氨氮負荷和控制pH進行硝化菌富集培養。所用的富集培養液由NH4HCO3和經過預處理的市政污水混合而成，氨氮濃度分別為100、300、500、700、1000mg/L，COD濃度為30～60mg/L。通過控制固定化硝化菌培養裝置使反應混合物中DO為2～6mg/L，pH為6.5～8.0，掛膜馴化培養溫度為10～14℃，富集純化培養溫度為15～25℃。本發明能夠在低溫下培養硝化菌，硝化菌含量高達40～45%;該固定化硝化菌不僅具備較強的耐低溫硝化性能，而且能處理氨氮濃度達1000mg/L的廢水，使廢水中氨氮降到1.0mg/L以下。
權利要求書
1.一種污水處理過程中富集培養固定化硝化菌的方法，在硝化菌培養反應器內接種污水 處理廠的脫水污泥，然后按照序批式生物膜活性污泥法富集培養硝化菌;
所述的序批式生物膜活性污泥法指的是，每天按照進水、曝氣、沉淀、排水和閑置工序 周期性運行;
所述的進水，添加的是NH4HCO3和經過預處理的市政污水配制而成的培養液，培養液中 的氨氮濃度在100～1000mg/L內逐步提高，從而逐步提高硝化菌培養反應器內生物膜的氨氮 負荷;
在所述的曝氣工序，進行pH調節，將pH控制在6.5～8.0之間。
2.根據權利要求1所述的方法，其特征在于，包括以下步驟：
(1)、接種污泥：在硝化菌培養反應器內接種城市污水處理廠運行過程中含有硝化細菌的 脫水污泥，接種后脫水污泥的可揮發性污泥濃度為2500～3500mg/L;
(2)、配制富集培養液：以NH4HCO3和經過預處理的市政污水配制成氨氮濃度分別為100、 300、500、700、1000mg/L的富集培養液，不同氨氮濃度的富集培養液的COD均為30～60mg/L;
所述的經過預處理的市政污水是指經過粗格柵、細格柵、曝氣沉砂池和初沉池處理后的 市政污水;
(3)、固定化硝化菌的培養：分為掛膜馴化培養階段和富集純化階段，均按照序批式生物 膜活性污泥法富集培養硝化菌，即在硝化菌培養反應器內每天按照進水、曝氣、沉淀、排水 和閑置工序周期性運行，每天運行3個周期，每個周期持續8h;每個周期的曝氣階段用pH 調節劑調節反應器內培養混合物的pH，將pH控制在6.5～8.0;
所述的掛膜馴化培養階段，進水的富集培養液中氨氮的濃度為100mg/L，培養時間為 30～40天，培養溫度為10～14℃;
所述的富集純化階段，培養時間為60～90天，培養溫度為15～25℃;該階段以逐步提高 生物膜氨氮負荷的方法進行培養，即富集培養液中氨氮的濃度以300mg/L、500mg/L、 700mg/L、1000mg/L的梯度逐步提高，每個梯度至少培養15天;
所述的兩個培養階段，培養過程中反應器內的培養混合物的溶解氧不低于2mg/L，脫水 污泥的污泥沉降比不高于30%;
(4)、收集固定化硝化菌：當反應器內脫水污泥的可揮發性污泥濃度由2500～3500mg/L 下降至1500～1800mg/L、富集固定化硝化菌的活性污泥的可揮發性污泥濃度由0mg/L增長至 950～1150mg/L、且富集培養液中氨氮的濃度不高于1.0mg/L時培養結束，收集反應器內的懸 浮填料上富集的活性污泥，即得固定化硝化菌。
3.根據權利要求2所述的方法，其特征在于，步驟(3)中，所述的pH調節劑為濃度 為5mol/L的NaOH溶液，硝化菌培養反應器內的培養混合物的pH為7.0～8.0，溶解氧為2～6 mg/L，污泥沉降比為30%。
4.根據權利要求2所述的方法，其特征在于，步驟(4)中所述的固定化硝化菌，數量 占活性污泥中總菌數量的40～45%;固定化硝化菌的優勢菌屬為亞硝化單胞菌屬和硝化桿菌 屬。
5.根據權利要求2所述的方法，其特征在于，步驟(3)按照序批式生物膜活性污泥法 富集培養硝化菌，每個周期按照下述步驟運行：
�、龠M(jìn)水：向固定化硝化菌培養裝置內通入配制好的富集培養液，進水時間為30min，富 集培養液進水量為富集培養液、脫水污泥總體積的20%;
�、谄貧猓哼M(jìn)水結束的同時開始曝氣計時，曝氣6.5h，曝氣階段進行所述的pH調節;
③沉淀：曝氣結束的同時開始沉淀計時，沉淀時間為10min;
�、芘潘撼恋斫Y(jié)束后立即排出裝置內混合液，排水時間為30min，排水量與步驟①中的 進水量相同;
�、蓍e置：排水結束后閑置20min，然后進入下一個周期依次循環。
6.根據權利要求2所述的方法，其特征在于，所述的掛膜馴化培養階段每個周期進水時， 通入富集培養液中的氨氮濃度均為100mg/L，曝氣4h時檢測硝化菌培養反應器內培養混合物 的氨氮濃度，當運行至少30天、且氨氮濃度不高于1.0mg/L時培養結束;
所述的富集純化階段進水的富集培養液中氨氮濃度以300mg/L、500mg/L、700mg/L、 1000mg/L的梯度逐步提高，每個氨氮濃度梯度至少培養15天、且曝氣4h時檢測硝化菌培養 反應器內培養混合物氨氮的濃度不高于1.0mg/L時，該培養階段結束提高進水氨氮;直至進 水氨氮濃度提高為1000mg/L，此濃度下至少培養15天且曝氣4h時檢測硝化菌培養反應器內 培養混合物氨氮的濃度不高于1.0mg/L，富集純化階段結束。
7.一種權利要求1-6任一項所述的固定化硝化菌培養裝置，包括培養液貯水箱(1)、加 堿桶(4)、硝化菌培養反應器(11)和可編程過程控制器(29)，其特征在于，所述培養液貯 水箱、加堿桶分別通過進水管(3)、加堿管(6)與硝化菌培養反應器相連，進水管、加堿管 上分別設有進水泵(2)、加堿泵(5);所述的硝化菌培養反應器內底設有曝氣管(9)，曝氣 管上設有曝氣頭(10)，曝氣管的進口處與硝化菌培養反應器外部的鼓風機(7)相連，曝氣 管上安裝有進氣閥門(8)，用來調節鼓風機的進氣量;所述的硝化菌培養反應器還安裝有一 個出水管(18)和三個取樣閥門(12)，出水管上安有出水閥門(17)，硝化菌培養反應器內 部填充有懸浮填料(13);所述的硝化菌培養反應器內設置溶解氧DO傳感器(14)、pH傳感 器(15)、溫度傳感器(16)，分別通過電導線與硝化菌培養反應器外部的DO測定儀(19)、 pH測定儀(20)和溫度測定儀(21)連接;所述的DO測定儀、pH測定儀和溫度測定儀分 別與PLC上的DO信號接口(22)、pH信號接口(23)、溫度信號接口(24)相連;所述的 PLC內設置進水繼電器(27)、加堿繼電器(26)、曝氣繼電器(28)、出水繼電器(25)，分 別經接口與進水泵、加堿泵、鼓風機和出水閥門相連接;所述的PLC通過手動/自動開關(30) 對硝化菌培養反應器進行手動或自動控制模式進行切換，同時通過啟動/停止開關(31)對硝 化菌培養反應器進行自動控制;所述的浮填料(13)的填充比為30～50%。
8.根據權利要求7所述的固定化硝化菌培養裝置，其特征在于，所述的懸浮填料裝填于 硝化菌反應器內，曝氣時，懸浮填料隨著氣流均勻懸浮于硝化菌培養反應器(11)內部;所 述的懸浮填料的填充比為35～45%。
9.權利要求7-8任一項所述的固定化硝化菌培養裝置的使用方法，包括以下步驟：
I、進水：可編程過程控制器通過進水繼電器啟動進水泵將富集培養液從培養液貯水箱引 入硝化菌培養反應器中，啟動進水泵的同時可編程過程控制器通過曝氣繼電器開啟鼓風機， 當達到設定的進水時間后，進水泵關閉;
II、曝氣：進水泵關閉的同時可編程過程控制器開始曝氣階段計時，當達到設定的曝氣 時間時，鼓風機關閉;此階段，硝化菌培養反應器內培養混合物的pH不在設定范圍時，可 編程過程控制器通過控制加堿繼電器啟動或關閉加堿泵自動調節pH;
III、沉淀：曝氣結束之后可編程過程控制器開始沉淀階段計時，當達到設定的沉淀時間 后，進入下一個工序;
IV、排水：沉淀結束之后開始排水階段計時，可編程過程控制器通過控制出水繼電器打 開出水閥門，將處理后的水通過出水管排出硝化菌培養反應器;
V、閑置：排水結束后到下一個周期開始定義為閑置期。
10.根據權利要求9所述的方法，其特征在于，所述的可編程過程控制器通過控制加堿 繼電器啟動加堿泵自動調節pH過程為：pH傳感器將采集到的pH信息傳遞到pH測定儀， pH測定儀將測定到的pH值通過pH信號接口反饋給可編程過程控制器;當硝化菌培養反應 器內培養混合物的pH一旦達到設定的pH范圍下限時，可編程過程控制器通過控制加堿繼電 器啟動加堿泵，自動向養混合物中投加堿液;當養混合物的pH達到設定的pH范圍上限時， 可編程過程控制器通過控制加堿繼電器關閉加堿泵從而停止堿泵。
說明書
污水處理過程中富集培養固定化硝化菌的方法及裝置
技術領域
本發明涉及一種污水處理過程中富集培養固定化硝化菌的方法，以及培養方法中所使用 的培養裝置。培養的固定化硝化菌不僅可直接用于處理高氨氮濃度的工業廢水，而且可以用 于傳統活性污泥污水處理廠的升級改造，屬于污水處理領域。
背景技術
隨著我國經濟的快速發展，大量生活污水和工業廢水直接排入各種水體，雖然環境監管 機制日趨完善，但是我國水體污染問題依舊不容樂觀，在一定程度上影響經濟的可持續發展。
目前污水生物脫氮是當今世界最為經濟有效的污水處理技術。目前實際污水處理廠的處 理工藝主要以硝化反硝化生物過程為基礎，高濃度高活性的硝化菌是污水生物脫氮性能的有 力保障。一旦活性污泥中的硝化細菌含量偏低或者硝化細菌活性受到低溫抑制，硝化反應緩 慢，污水生物脫氮就難以實現。通常污水處理廠活性污泥中硝化細菌所占的比例一般低于5%。 同時硝化細菌為自養型微生物，具有世代時間長、繁殖速度慢、活性受低溫影響大等特點， 只有快速富集出硝化細菌占很大比例且具備耐低溫特性的固定化硝化菌，才能保證污水處理 廠冬季低溫條件下的出水水質穩定。另外，目前國內很多污水處理廠升級改造過程中存在用 地緊張和施工周期短的情況，因此無需新增用地和改造簡單的移動床生物膜-活性污泥組合工 藝已經成為污水處理廠升級改造項目的首選工藝，如果提高移動床生物膜工藝采用的懸浮填 料上生物膜的硝化菌含量，將大大強化移動床生物膜的硝化效果，尤其是在冬季低溫條件下， 污水處理廠的硝化性能維持穩定。
CN10207025A公開了一種固定化耐冷硝化細菌的制備方法，以生活污水剩余污泥為原 料，培養液采用微量元素培養液和生活污水混合配制，同時投加組合式纖維填料，富集的硝 化菌含量只有5%，耐低溫極限為12℃。CN102051356A公布了一種用于細胞固定化的無機 載體及其制備的固定化硝化細菌，載體采用粘土燒制，以硫酸銨溶液為培養基富集固定化硝 化菌。CN103805590A公布了一種固定化低溫硝化菌處理低溫氨氮廢水的方法，以生活污水 活性污泥為原料，在6～10℃條件下培養，培養基由葡萄糖、氯化銨、碳酸氫鈉和微量元素營 養液組成，固定載體為海藻酸鈉、聚氨脂泡沫、氯化鈣等材料。CN103319000A公開了一種 耐低溫自養硝化菌劑的制備方法，以低溫活性污泥為原料，培養基由乙酸鈉、氯化銨、氯化 鈣、緩沖液組成，在10℃條件下培養，富集的硝化菌劑沒固定在載體上，所培養的硝化菌種 類和含量沒有提及。CN102559489A公開了一種快速富集氨氧化菌的方法，以生活污水活性 污泥為原料，培養基由微量元素培養液、緩沖液和氨鹽配制而成，氨氮濃度在100～500mg/L, 所富集的氨氧化菌為亞硝化單胞菌，含量為60～65%，該專利沒有在低溫條件下培養馴化，所 富集的氨氧化菌不是生物膜形態，容易流失。CN 101240253B公開了一種高效硝化細菌的富 集方法，以含油廢水或催化劑廢水活性污泥為原料，氨氮濃度控制在100～1200mg/L，加入 一定量葡萄糖或甲醇將COD控制在200mg/L以內，所富集的硝化細菌包括氨氧化菌和亞硝 酸鹽氧化菌。該專利中沒有提到所富集的硝化細菌占總菌種的含量及具體硝化菌種�！锻瑵�(jì)大 學學報》1999年第27卷第3期中，屈計寧等發表的“高效硝化細菌的富集技術研究”論文 中公開了一種用氨氮濃度低于300mg/L、有機物濃度在500～1000mg/L范圍的廢水富集硝化 細菌的培養方法。該文中所述方法不適合處理氨氮濃度高于300mg/L且有機物含量低的廢 水。
發明內容
本發明所要解決的技術問題是針對現有技術中存在的不足，而提供一種污水處理過程中 富集培養固定化硝化菌的方法，該方法不僅能夠處理氨氮含量高(100～1000mg/L)、有機物 含量低(COD為30～60mg/L)的工業廢水，并且在廢水處理過程中富集培養的固定化硝化菌 可以吸附于載體上形成生物膜形態不易流失;得到的硝化菌具有較強的耐低溫特性 (10～14℃)，其含量為40～45%，硝化菌優勢菌屬為亞硝化單胞菌屬和硝化桿菌屬，與污水 處理系統中菌群結構相一致。
本發明的另一個目的是提供一種上述方法中使用的培養裝置，在培養過程中可以自動調 節pH及其他培養條件。
為了實現上述目的，本發明采用如下技術方案：
一種污水處理過程中富集培養固定化硝化菌的方法，在硝化菌培養反應器內接種污水處 理廠具有硝化活性的脫水污泥，然后按照序批式生物膜活性污泥法富集培養硝化菌;
所述的序批式生物膜活性污泥法富集培養硝化菌指的是，每天按照進水、曝氣、沉淀、 排水和閑置工序周期性運行;
所述的進水工序時，添加的是NH4HCO3和經過預處理的市政污水配制而成的培養液，培 養液中的氨氮濃度(NH4+-N)在100～1000mg/L內逐步提高，從而逐步提高硝化菌培養反應 器內生物膜的氨氮負荷;
所述的曝氣工序時，進行pH調節，將pH控制在6.5～8.0之間。
上述技術方案中，富集培養方法包括以下具體步驟：
(1)接種污泥：在硝化菌培養反應器內接種脫水污泥，脫水污泥的可揮發性污泥濃度為 2500～3500mg/L;
所述的脫水污泥為城市污水處理廠運行過程中常用的含有硝化細菌的脫水污泥，該脫水 污泥具有良好硝化活性。
(2)配制富集培養液：富集培養液的主要成分是NH4HCO3，是由NH4HCO3和經過預處 理的市政污水配制而成的，配制成NH4+-N濃度分別為100、300、500、700、1000mg/L的富 集培養液，不同NH4+-N濃度的富集培養液的化學需氧量(COD)均為30～60mg/L;
所述的經過預處理的市政污水是指經過粗格柵、細格柵、曝氣沉砂池和初沉池處理后的 市政污水。
(3)固定化硝化菌的培養，培養過程分為掛膜馴化培養階段和富集純化階段，均按照序 批式生物膜活性污泥法富集培養硝化菌，即在硝化菌培養反應器內每天按照進水、曝氣、沉 淀、排水和閑置工序周期性運行，每天運行3個周期，每個周期8h;每個周期的曝氣階段用 pH調節劑調節硝化菌培養反應器內培養混合物的pH，將pH控制在6.5～8.0;
所述的掛膜馴化培養階段，進水的富集培養液中NH4+-N的濃度為100mg/L，培養時間為 30～40天，培養溫度為10～14℃;
所述的富集純化階段，培養時間為60～90天，培養溫度為15～25℃;該階段以逐步提高 生物膜氨氮負荷的方法進行培養，即富集培養液中NH4+-N的濃度以300mg/L、500mg/L、 700mg/L、1000mg/L的梯度逐步提高，每個梯度至少培養15天;
所述的掛膜馴化培養階段和富集純化階段，培養過程中固定化硝化菌培養裝置內的培養 混合物的溶解氧(DO)不低于2mg/L，脫水污泥的污泥沉降比(SV)不高于30%;
(4)、培養過程中，含有固定化硝化菌的活性污泥富集于硝化菌培養反應器內的懸浮填 料上，脫水污泥不斷從硝化菌培養反應器中淘洗出去，當反應器內脫水污泥的可揮發性污泥 濃度由2500～3500mg/L下降至1500～1800mg/L、富集固定化硝化菌的活性污泥的可揮發性污 泥濃度由0mg/L增長至950～1150mg/L、且反應器內培養混合物中NH4+-N的濃度不高于1.0 mg/L時培養結束;收集懸浮填料上富集的含有固定化硝化菌的活性污泥，經宏基因組16sDNA 測序分析，結果顯示，固定化硝化菌的數量占活性污泥中總菌數量的40～45%，活性污泥中硝 化菌的菌種結構與污水處理系統相一致，固定化硝化菌的優勢菌屬為亞硝化單胞菌屬 (Nitrosomonas)和硝化桿菌屬(Nitrobacter)。
上述技術方案中，步驟(3)中，由于固定化硝化菌在生長過程中會消耗堿，因此在每個 周期的曝氣階段進行pH調節，所述的pH調節劑為濃度為5mol/L的NaOH溶液，硝化菌培 養反應器內的培養混合物的pH優選為7.0～8.0，培養混合物中溶解氧(DO)優選為2～6mg/L， 污泥沉降比(SV)優選為30%。
上述技術方案中，步驟(3)中，按照序批式生物膜活性污泥法富集培養硝化菌具體操作 為：
�、佟⑦M(jìn)水：向硝化菌培養反應器內通入配制好的富集培養液，進水時間為30min，富集 培養液的進水量與接種的脫水污泥的體積比為1:4，即富集培養液進水量占富集培養液、脫水 污泥總體積的20%，該數值通常被稱為充水比，也就說富集培養液的充水比為20%;
�、�、曝氣：進水結束的同時開始曝氣計時，曝氣6.5h，該階段進行pH調節;
�、�、沉淀：曝氣結束的同時開始沉淀計時，沉淀時間為10min;
�、堋⑴潘撼恋斫Y(jié)束后立即排出裝置內混合液，排水時間為30min，排水量與步驟①中 的進水量相同;
�、荨㈤e置：排水結束后閑置20min，然后進入下一個周期依次循環;
上述技術方案中，步驟(3)中，所述的掛膜馴化培養階段：每個周期曝氣步驟，曝氣 4h時用GB7479-87納氏試劑光度法檢測硝化菌培養反應器內培養混合物的NH4+-N濃度，當 連續運行至少30天、且NH4+-N的濃度不高于1.0mg/L時掛膜馴化培養階段結束，如果NH4+-N 的濃度沒有達到要求則繼續周期性進行。
上述技術方案中，步驟(3)中，所述的富集純化階段：進水的富集培養液中NH4+-N 的濃度以300mg/L、500mg/L、700mg/L、1000mg/L的梯度逐步提高，每個氨氮濃度純化階 段至少培養15天且反應內培養混合物NH4+-N的濃度不高于1.0mg/L時才可以提高進水的富 集培養液中的NH4+-N至下一個濃度;直至進水NH4+-N濃度提高為1000mg/L，此濃度下至 少培養15天且曝氣4h時檢測硝化菌培養反應器內培養混合物NH4+-N的濃度不高于1.0 mg/L，富集純化階段結束。
進一步的，富集純化階段采用逐步提高生物膜氨氮負荷的方法進行硝化菌的富集培養， 具體步驟為：當掛膜馴化培養階段結束后，提高進水步驟時通入的富集培養液中NH4+-N的 濃度，使其濃度為300mg/L，曝氣步驟曝氣4h時用GB7479-87納氏試劑光度法檢測硝化菌培 養反應器內培養混合物的NH4+-N濃度，當連續運行15天后、且NH4+-N的濃度不高于1.0mg/L 時，繼續提高進水步驟時通入的富集培養液中NH4+-N的濃度，使其濃度為500mg/L(如果培 養混合物NH4+-N的濃度高于1.0mg/L則繼續周期性培養直至達到要求);當連續運行15天 后、且培養混合物NH4+-N的濃度不高于1.0mg/L時，繼續提高進水步驟時通入的富集培養 液中NH4+-N的濃度，使其濃度為700mg/L(如果培養混合物NH4+-N的濃度高于1.0mg/L則 繼續周期性培養直至達到要求);當連續運行15天后、且培養混合物NH4+-N的濃度不高于 1.0mg/L時，繼續提高進水步驟時通入的富集培養液中NH4+-N的濃度，使其濃度為1000mg/L， 當連續運行15天后、且培養混合物NH4+-N的濃度不高于1.0mg/L時富集純化結束。

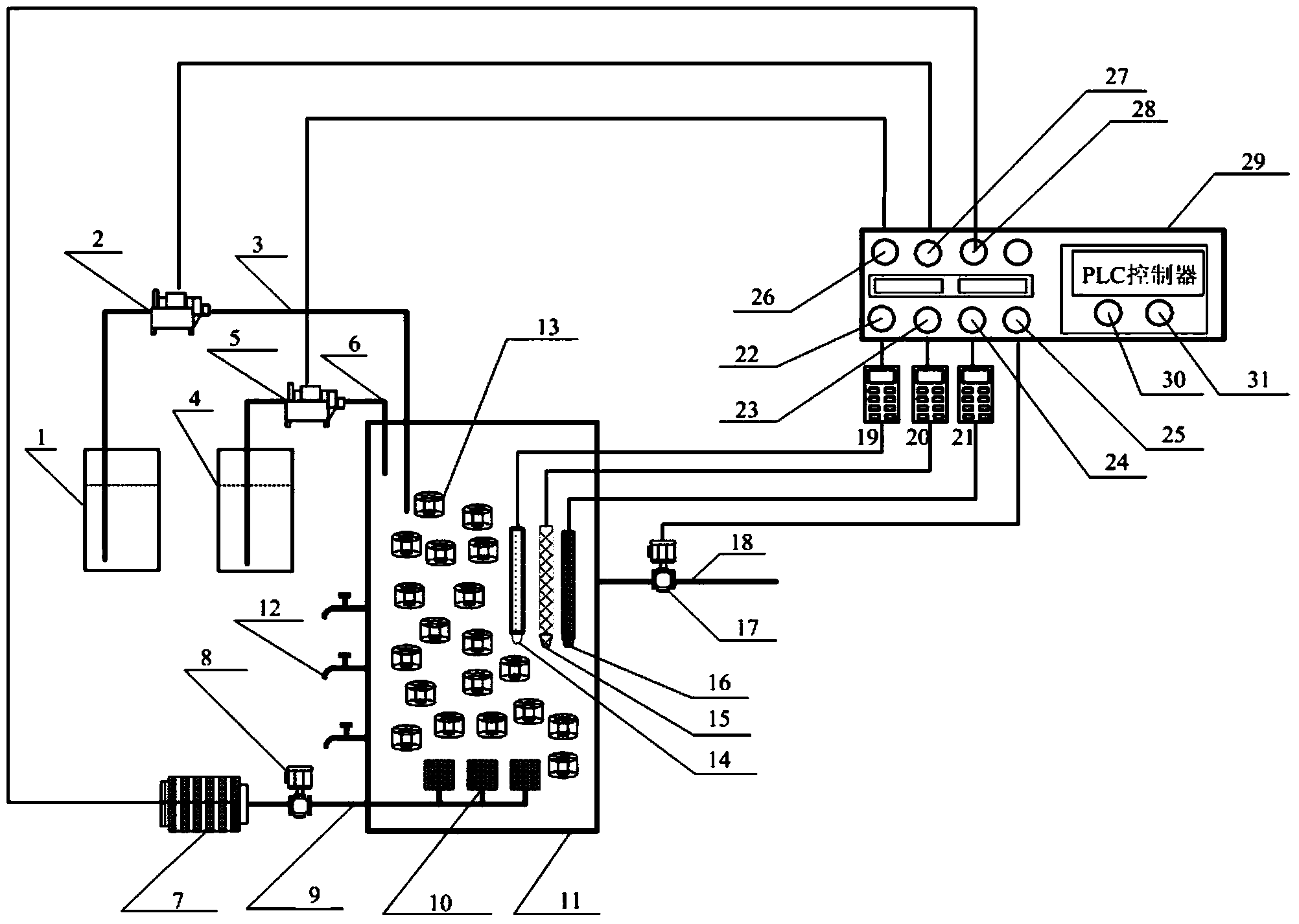

本發明還提供一種上述方法中所述的固定化硝化菌培養裝置，包括裝有富集培養液的培 養液貯水箱(1)、裝有pH調節劑的加堿桶(4)、硝化菌培養反應器(11)和可編程過程控 制器(即PLC)(29)，所述培養液貯水箱、加堿桶分別通過進水管(3)、加堿管(6)與硝化 菌培養反應器相連，進水管、加堿管上分別設有進水泵(2)、加堿泵(5);所述的硝化菌培 養反應器內底設有曝氣管(9)，曝氣管上設有曝氣頭(10)，曝氣管的進口處與硝化菌培養反 應器外部的鼓風機(7)相連，曝氣管上安裝有進氣閥門(8)，用來調節鼓風機的進氣量;所 述的硝化菌培養反應器還安裝有一個出水管(18)和三個取樣閥門(12)，出水管上安有出水 閥門(17)，硝化菌培養反應器內部填充有懸浮填料(13);所述的硝化菌培養反應器內設置 溶解氧DO傳感器(14)、pH傳感器(15)、溫度傳感器(16)，分別通過電導線與硝化菌培 養反應器外部的DO測定儀(19)、pH測定儀(20)和溫度測定儀(21)連接;所述的DO 測定儀、pH測定儀和溫度測定儀分別與PLC上的DO信號接口(22)、pH信號接口(23)、 溫度信號接口(24)相連;所述的PLC內設置進水繼電器(27)、加堿繼電器(26)、曝氣繼 電器(28)、出水繼電器(25)，分別經接口與進水泵、加堿泵、鼓風機和出水閥門相連接; 所述的PLC通過手動/自動開關(30)對硝化菌培養反應器進行手動或自動控制模式進行切換， 同時通過啟動/停止開關(31)對硝化菌培養反應器進行自動控制。
上述技術方案中，所述的懸浮填料填充于硝化菌培養反應器內部，非工作狀態時，懸浮 填料位于硝化菌培養反應器底部，當曝氣時，懸浮填料隨著氣流均勻懸浮于硝化菌培養反應 器內部。
所述的懸浮填料(13)的填充比為30～50%，優選為35～45%;所述的填充比指的是，懸 浮填料的體積占硝化菌培養反應器(11)容積的百分比;所述的懸浮填料為本領域常用懸浮 填料。
使用上述固定化硝化菌培養裝置按照序批式生物膜活性污泥法富集培養硝化菌時，包括 以下步驟：
I、進水：根據進水量和進水泵(2)的流量計算具體進水時間，并通過可編程過程控制 器PLC(29)設定進水泵具體的進水時間，PLC通過進水繼電器(27)啟動進水泵將富集培 養液從培養液貯水箱(1)引入硝化菌培養反應器(11)，啟動進水泵的同時PLC通過曝氣繼 電器(28)開啟鼓風機(7)，當達到設定的進水時間后，關閉進水泵;
II、曝氣：進水泵關閉的同時PLC開始曝氣階段計時，達到設定的曝氣時間時，鼓風機 關閉，系統進入下一步工序;曝氣階段，硝化菌培養反應器內培養混合物的pH不在6.5～8.0 范圍時，PLC通過控制加堿繼電器(26)啟動加堿泵(5)自動調節pH;
III、沉淀：曝氣結束之后PLC開始沉淀階段計時，當達到預先設定的沉淀時間后，進入 下一個工序;
IV、排水：沉淀結束之后PLC開始排水階段計時，PLC通過控制出水繼電器(25)打開 出水閥門(17)，將處理后的水通過出水管(18)排出硝化菌培養反應器;
V、閑置：排水結束后到下一個周期開始定義為閑置期;根據經驗設定閑置時間;當達 到預先設定的閑置時間后，該周期結束，此時系統讀取此培養液濃度下預先設定的反應周期 數，若未達到預先設定的周期數，則PLC控制從工序I到工序V自動循環;當達到預先設定 的整個反應的循環周期數后，此時提高培養液中氨氮濃度，系統開始進入下一個氨氮濃度培 養階段，則系統從工序I到工序V自動循環，同時系統自動記錄的運行周期數清零且重新開 始記錄，依次類推，直到系統進入到營養液為1000mg/L NH4+-N階段且運行預先設定的反應 周期數之后，固定化硝化菌的富集過程結束。
進一步的，步驟II中，所述的PLC通過加堿繼電器(26)控制加堿泵(5)自動調節pH 過程為：pH傳感器(15)將采集到的pH信息傳遞到pH測定儀(20)，pH測定儀將測定到 的pH值通過pH信號接口(23)反饋給PLC;當硝化菌培養反應器內培養混合物的pH一旦 達到設定的pH范圍下限時，PLC通過控制加堿繼電器啟動加堿泵，自動向培養混合物中投 加堿液;當培養混合物的pH達到設定的pH范圍上限時，PLC通過控制加堿繼電器關閉加堿 泵從而停止堿泵，加堿泵加堿的次數根據系統運行的實際情況自動投加。
本發明具有以下優點：
(1)本發明主要針對氨氮含量高(NH4+-N≤1000mg/L)、有機物含量少(COD含量低于 60mg/L)的特殊類型的工業廢水;培養過程中采用以碳酸氫氨為主要成分的培養液，并且將 pH控制在最適合硝化菌培養的6.5-8.0之間，培養過程中，硝化菌逐漸富集于懸浮填料載體 上，培養液中的氨氮被富集的硝化菌氧化成亞硝酸鹽，亞硝酸進一步被硝化菌氧化成硝酸鹽， 富集過程中亞硝酸鹽積累率極低，亞硝酸鹽對硝化菌的毒性降低又有利于硝化菌的富集從而 保證硝化菌成為活性污泥中的優勢菌群;此外，以市政預處理污水和碳酸氫氨配置富集培養 液，可以簡化培養步驟，大大節約富集培養的成本，便于污水處理廠就地取材，提高本發明 方法的實用性，促進本發明在實際污水處理廠的推廣和應用。
(2)本發明富集固定化硝化菌的培養過程中，逐步提高進水富集培養液的氨氮濃度從而 強化硝化菌對高氨氮廢水的耐受性，提高富集的固定化硝化菌的處理能力;得到的菌群能夠 耐受越來越高的氨氮濃度，最終達到處理濃度高達1000mg/L的氨氮污水，并且，處理后的 水中氨氮濃度降到1.0mg/L以下，甚至檢測不出。
(3)本發明在污水處理過程中投加懸浮填料，曝氣時，懸浮填料隨著氣流均勻懸浮于反 應器內部，反應器內的培養混合物與懸浮填料充分接觸，從而有利于固定化硝化菌在懸浮填 料富集形成生物膜，不易流失。
(4)本發明富集培養的硝化菌，在低溫條件下馴化培養，水溫低至10～14℃時處理系統 仍能維持良好的硝化效果，具有較強的耐低溫性，即使在冬季條件下也能保證出水氨氮穩定 達標排放，可以強化污水處理廠冬季的硝化性能。
(5)本發明富集培養的硝化菌優勢菌種為亞硝化單胞菌和硝化桿菌，微生物分析結果顯 示:固定化硝化菌數量占活性污泥中細菌總數量的40～45%;培養的活性污泥中的硝化菌種群 結構與污水處理系統相一致。
