申請日2015.11.02

　　公開(公告)日2016.02.17

　　IPC分類號C02F3/10; C02F3/34

　　摘要

　　本發明屬于水處理技術領域，具體涉及新型污水處理填料，包括固定件、固定件上依次均勻排列的填料單元，所述的填料單元包括支撐件和填料件，支撐件為橢球型的多孔懸浮球，多孔懸浮球的長軸與水平線平行，多孔懸浮球頂端設有多根柔性的呈傘狀分布的支桿，支桿長度大于多孔懸浮球的長半軸長度，所述的填料件包括設置在多孔懸浮球內部的橢球狀蜂窩球以及支桿上的纖維毛圈，纖維毛圈沿支桿長度方向均勻排布，纖維毛圈由螺旋型的纖維桿以及纖維桿上沿纖維桿螺旋排布的纖維片構成，纖維桿中心與支桿連接，掛膜性好，不易阻塞，通氣、過水性較好。

　　權利要求書

　　1.新型污水處理填料，包括固定件、固定件上依次均勻排列的填料單元，其特征在于：所述的填料單元包括支撐件和填料件，支撐件為橢球型的多孔懸浮球，多孔懸浮球的長軸與水平線平行，多孔懸浮球頂端設有多根柔性的呈傘狀分布的支桿，支桿長度大于多孔懸浮球的長半軸長度，所述的填料件包括設置在多孔懸浮球內部的橢球狀蜂窩球以及支桿上的纖維毛圈，纖維毛圈沿支桿長度方向均勻排布，纖維毛圈由螺旋型的纖維桿以及纖維桿上沿纖維桿螺旋排布的纖維片構成，纖維桿中心與支桿連接。

　　2.根據權利要求1所述的新型污水處理填料，其特征在于：所述的支撐件表面設有活性炭涂層。

　　3.根據權利要求1所述的新型污水處理填料，其特征在于：所述的支撐件材料為輕質防腐材料。

　　4.根據權利要求1所述的新型污水處理填料，其特征在于：所述的纖維片在纖維桿上均勻排布。

　　說明書

　　新型污水處理填料

　　技術領域

　　本發明屬于水處理技術領域，具體涉及新型污水處理填料。

　　背景技術

　　近200年來，城市污水處理已從原始的自然處理、簡單的一級處理發展到利用各種先進技術、深度處理污水，并回收利用。其中，生物接觸氧化法在污水處理中較為普遍使用，生產接觸氧化法的核心技術在于生物膜的載體-填料�，F(xiàn)有的污水處理中常用的填料有蜂窩狀填料、軟性填料、半軟性填料、立體填料、多孔旋轉型懸浮填料、螺旋網狀填料，其在運行過程中易結團，填料中的空隙容易堵塞，生物膜附著性差，通氣、過水性能差。

　　發明內容

　　本發明所要解決的技術問題是針對上述缺陷，提供新型污水處理填料，掛膜性好，不易阻塞，通氣、過水性較好。

　　本發明解決其技術問題采用的技術方案如下：

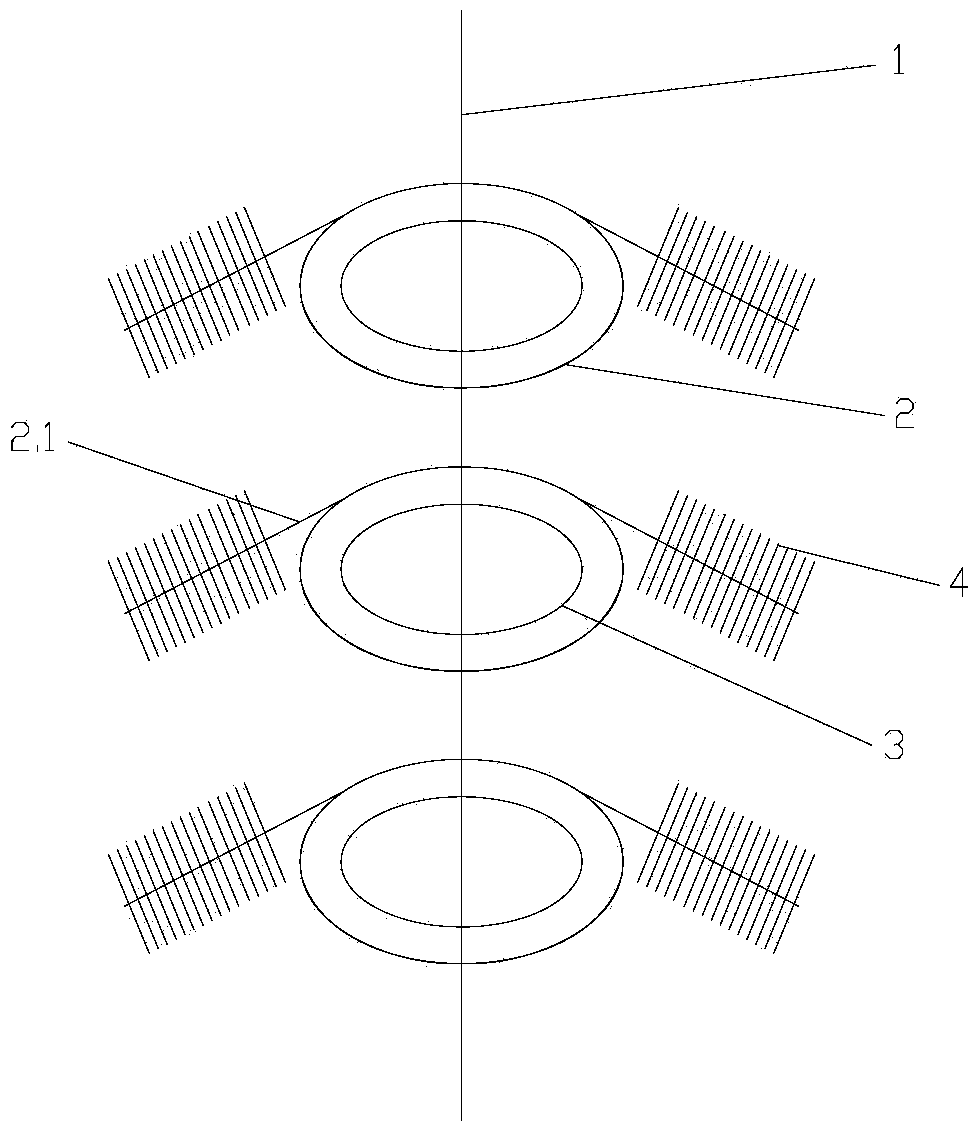

　　新型污水處理填料，包括固定件、固定件上依次均勻排列的填料單元，所述的填料單元包括支撐件和填料件，支撐件為橢球型的多孔懸浮球，多孔懸浮球的長軸與水平線平行，多孔懸浮球頂端設有多根柔性的呈傘狀分布的支桿，支桿長度大于多孔懸浮球的長半軸長度，所述的填料件包括設置在多孔懸浮球內部的橢球狀蜂窩球以及支桿上的纖維毛圈，纖維毛圈沿支桿長度方向均勻排布，纖維毛圈由螺旋型的纖維桿以及纖維桿上沿纖維桿螺旋排布的纖維片構成，纖維桿中心與支桿連接。

　　進一步的，所述的支撐件表面設有活性炭涂層。

　　進一步的，所述的支撐件的材料為輕質防腐材料。

　　進一步的，所述的纖維片在纖維桿上均勻排布。

　　本發明所取得的有益效果是：采用上述方案，支撐件為橢球形的懸空多孔球加上其頂部的傘狀分布的支桿具有良好的切割氣泡功能，并且具有良好的生物膜固著性能，纖維毛圈由纖維片分布在螺旋結構的纖維桿上構成，多道纖維毛圈，便于掛膜，比表面積大，并且填料均勻分布，橢球狀蜂窩球具有很好的不受絮流干擾能力，二者結合能夠使水中的有機物得到高效處理，實現更高效的處理效果，橢球狀結構結合傘狀桿在運行過程中不結團、不堵塞，始終具有理想的空隙率，并具有良好的通氣、過水性能。
