申請日2015.11.02
公開(公告)日2016.02.17
IPC分類號C02F3/00
摘要
本發明屬于污水處理技術領域，具體涉及一種污水處理濾料，包括圓筒狀的過濾單元以及過濾單元內部豎直設置的生物填料，過濾單元頂端設有固定生物填料的支撐件，所述的過濾單元包括圓筒狀的內濾網、套設在內濾網外部的外濾網以及填充在外濾網、內濾網之間的濾料構成，內濾網在豎直方向上為波紋狀結構，所述的生物填料包括固定件以及設置在固定件上的填料件，固定件為雙螺旋結構，雙螺旋結構間設有間隔桿，結構獨特，過濾的效果較好，提高污水處理的效率。
權利要求書
1.一種污水處理濾料，其特征在于：包括圓筒狀的過濾單元以及過濾單元內部豎直設置的生物填料，過濾單元頂端設有固定生物填料的支撐件，所述的過濾單元包括圓筒狀的內濾網、套設在內濾網外部的外濾網以及填充在外濾網、內濾網之間的濾料構成，內濾網在豎直方向上為波紋狀結構，所述的生物填料包括固定件以及設置在固定件上的填料件，固定件為雙螺旋結構，雙螺旋結構間設有間隔桿。
2.根據權利要求1所述一種污水處理濾料，其特征在于：所述的濾料為火山巖顆粒，火山巖顆粒的大小直徑為0.5—2mm。
3.根據權利要求1所述一種污水處理濾料，其特征在于：所述的外濾網、內濾網均為高密度的纖維過濾網。
4.根據權利要求1所述一種污水處理濾料，其特征在于：所述的內濾網內壁與生物填料之間距離不小于15mm。
5.根據權利要求1所述一種污水處理濾料，其特征在于：內濾網內側設有通氣管道，通氣管道連接外部供氣裝置。
6.根據權利要求1所述一種污水處理濾料，其特征在于：所述的支撐件與外濾網頂端螺紋配合，對應的外濾網頂端為螺紋連接結構，所述的固定件頂端與支撐件活動連接。
說明書
一種污水處理濾料
技術領域
本發明屬于污水處理技術領域，具體涉及一種污水處理濾料。
背景技術
濾料子啊水處理領域中處于重要的地位，無論是污水處理濾池還是給水過濾濾池，濾料都起到核心作用。現有的濾料主要有天然濾料如：石英砂、沸石、無煙煤等，人工濾料如：活性炭、陶瓷粒等，這些濾料使用的形式單一，采用的過濾結構較為簡單，雖然能夠起到過濾作用，但是過濾的效果到不到最大化，難以發揮濾料的特性。
發明內容
本發明所要解決的技術問題是針對上述缺陷，提供一種污水處理濾料，結構獨特，過濾的效果較好，提高污水處理的效率。
本發明解決其技術問題采用的技術方案如下：

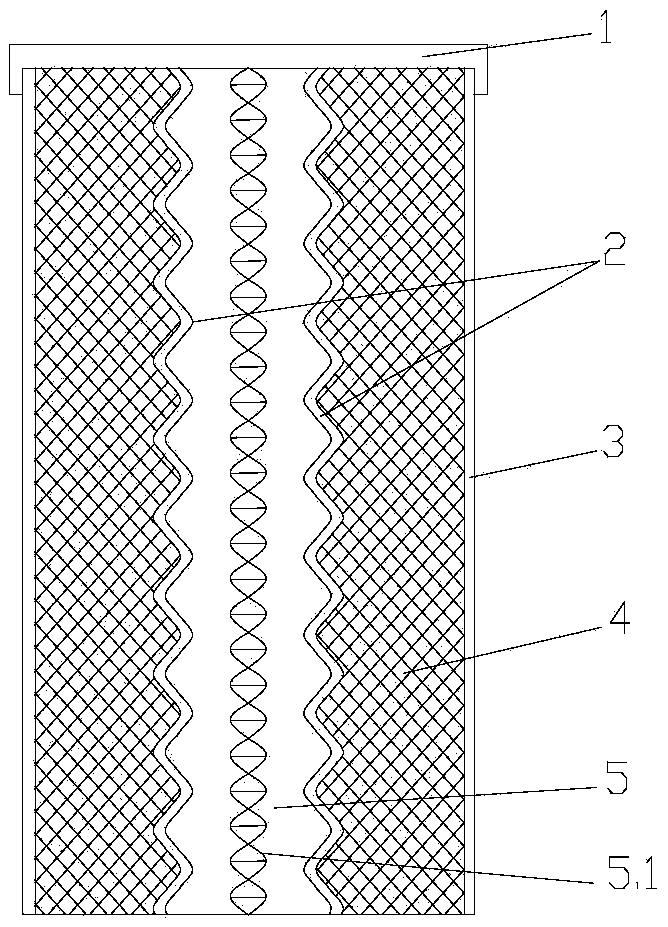

一種污水處理濾料，包括圓筒狀的過濾單元以及過濾單元內部豎直設置的生物填料，過濾單元頂端設有固定生物填料的支撐件，所述的過濾單元包括圓筒狀的內濾網、套設在內濾網外部的外濾網以及填充在外濾網、內濾網之間的濾料構成，內濾網在豎直方向上為波紋狀結構，所述的生物填料包括固定件以及設置在固定件上的填料件，固定件為雙螺旋結構，雙螺旋結構間設有間隔桿。
進一步的，所述的濾料為火山巖顆粒，火山巖顆粒的大小直徑為0.5—2mm。
進一步的，所述的外濾網、內濾網均為高密度的纖維過濾網。
進一步的，所述的內濾網內壁與生物填料之間距離不小于15mm。
進一步的，內濾網內側設有通氣管道，通氣管道連接外部供氣裝置。
進一步的，所述的支撐件與外濾網頂端螺紋配合，對應的外濾網頂端為螺紋連接結構，所述的固定件頂端與支撐件活動連接。
本發明所取得的有益效果是：采用上述方案，內外兩層濾網且中間填充火山巖濾料，外濾網能夠?qū)ξ鬯械念w粒物進行過濾，而火山巖濾料表面粗糙多微孔能夠吸附污水中的有害物質，內部的生物填料能夠過濾后的污水進行生物降解，消除水中的有害物，并且火山巖濾料本身也便于微生物的生長、繁殖，促使污水生物降解的更為徹底，提高污水處理的效果，過濾吸附與生物降解結合，提高了污水處理的效率。
