申請日2015.09.07

　　公開(公告)日2015.11.18

　　IPC分類號C02F1/50

　　摘要

　　本發明涉及一種污水處理系統的再生水加氯裝置，包括一級出水泵房、儲水池和中水車間，其特征是：所述中水車間的進儲水池前生產管線上連接第一加氯計量泵，所述一級出水泵房的泵前池中增設第二加氯計量泵，第一、二加氯計量泵與信號轉換器和PLC連接，實現加藥量自動控制。有益效果:與現有技術相比，本發明采用兩次加氯工藝可以保證管網末梢水質穩定達標，保證水停留時間長時，投加次氯酸鈉延時使用，且供水總氯含量不會升高，避免對綠色植物生長造成不良影響。改進前的次氯酸鈉投加量1噸/7天，改進后1噸/25天，年節約39噸，次氯酸鈉667元/噸，年節約資金約2.6萬元。

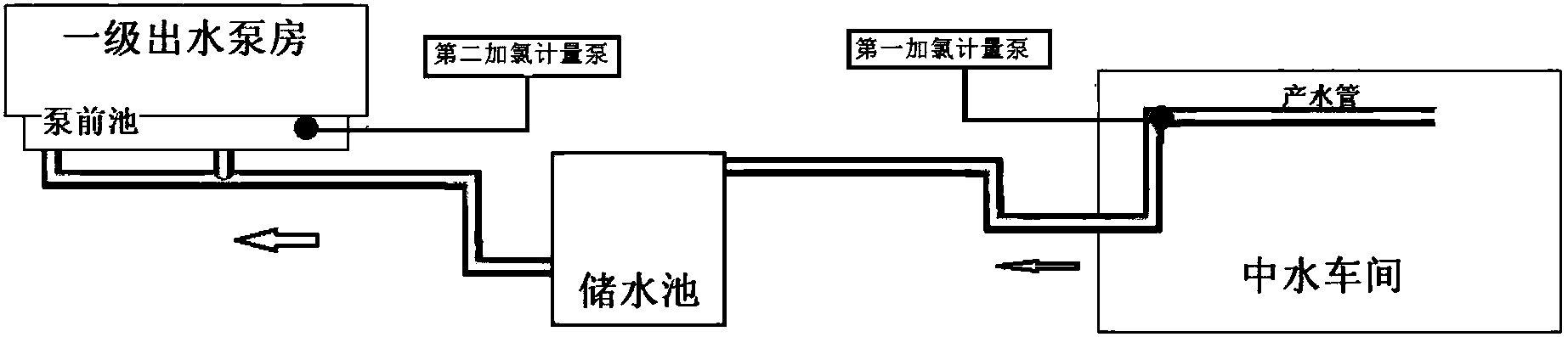

　　摘要附圖



　　權利要求書

　　1.一種污水處理系統的再生水加氯裝置，包括一級出水泵房、儲水 池和中水車間，其特征是：所述中水車間的進儲水池前生產管線上連接第 一加氯計量泵，所述一級出水泵房的泵前池中增設第二加氯計量泵，第一、 二加氯計量泵與信號轉換器和PLC連接，實現加藥量自動控制。

　　2.根據權利要求1所述的污水處理系統的再生水加氯裝置，其特征 是：所述第一、二加氯計量泵采用P056電磁驅動隔膜計量泵。

　　3.根據權利要求1或2所述的污水處理系統的再生水加氯裝置，其 特征是：所述第二加氯計量泵的加藥管線直接通入泵前池的吸水井泵頭偏 下位置。

　　說明書

　　污水處理系統的再生水加氯裝置

　　技術領域

　　本發明屬于再生水處理，尤其涉及一種污水處理系統的再生水加氯 裝置。

　　背景技術

　　污水處理系統的再生水處理程序中為保證再生水出水微生物含量指標, 再生水系統需要投加次氯酸鈉進行消毒。目前，采用再生水進儲水池前生 產管線上加氯的一次加氯工藝,投加量控制在17mg/L左右,出水余氯檢測 結果約0.5mg/L,管網末梢余氯檢測結果約0.05mg/L,。一噸次氯酸鈉使用 時間在一周左右，管網末梢水質基本達標。但經過一段時間運行,發現由 于用戶用水量波動造成儲水池水質停留時間長短不一,長時間停留造成次 氯酸鈉消耗大,同時水中總氯含量升高等問題。水停留時間長,次氯酸鈉投 加量大,管網末梢余氯含量不穩定，且供水總氯含量高，對綠色植物生長 造成不良影響。

　　發明內容

　　本發明是為了克服現有技術中的不足，提供一種污水處理系統的再生 水加氯裝置，可以保證管網末梢水質穩定達標。

　　本發明為實現上述目的，通過以下技術方案實現，一種污水處理系統 的再生水加氯裝置，包括一級出水泵房、儲水池和中水車間，其特征是： 所述中水車間的進儲水池前生產管線上連接第一加氯計量泵，所述一級出 水泵房的泵前池中增設第二加氯計量泵，第一、二加氯計量泵與信號轉換 器和PLC連接，實現加藥量自動控制。

　　所述第一、二加氯計量泵采用P056電磁驅動隔膜計量泵。

　　所述第二加氯計量泵的加藥管線直接通入泵前池的吸水井泵頭偏下 位置。

　　有益效果:與現有技術相比，本發明采用兩次加氯工藝可以保證管網 末梢水質穩定達標，保證水停留時間長時，投加次氯酸鈉延時使用，且供 水總氯含量不會升高，避免對綠色植物生長造成不良影響。改進前的次氯 酸鈉投加量1噸/7天，改進后1噸/25天，年節約39噸，次氯酸鈉667元 /噸，年節約資金約2.6萬元。
