申請日2015.09.07
公開(公告)日2015.12.09
IPC分類號C02F3/30
摘要
本發明提供了一種基于微濾工藝技術的生活污水微動力處理系統，包括象水區、厭氧缺氧區和好氧區，所述進水管通過安裝槽與所述象水區相通，所述象水區一側設有所述厭氧缺氧區，所述厭氧缺氧區一側設有所述好氧區，所述好氧區一側設有沖區，所述沖區和設置于沖區一側斜管淀區的下端設有泥區，所述斜管淀區上端連接出水管，該種基于微濾工藝技術的生活污水微動力處理系統，使用周期長，成本低廉，將厭氧、缺氧和好氧組合，極大的提高了污水處理效率和污水處理的質量。

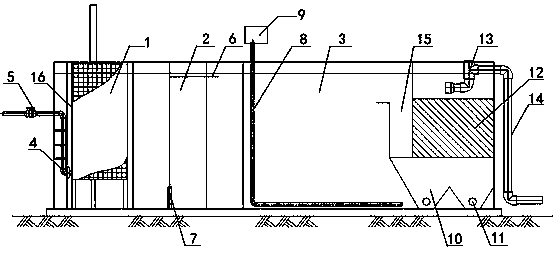

摘要附圖
權利要求書
1.一種基于微濾工藝技術的生活污水微動力處理系統，包括象水區(1)、厭氧缺氧區(2)和好氧區(3)，其特征在于，所述進水管(4)通過安裝槽(16)與所述象水區(1)相通，所述象水區(1)一側設有所述厭氧缺氧區(2)，所述厭氧缺氧區(2)一側設有所述好氧區(3)，所述好氧區(3)一側設有沖區(15)，所述沖區(15)和設置于沖區(15)一側斜管淀區(12)的下端設有泥區(10)，所述斜管淀區(12)上端連接出水管(14)。
2.根據權利要求1所述的一種基于微濾工藝技術的生活污水微動力處理系統，其特征在于，所述厭氧缺氧區(2)上端設有上部堰癥流(6)，所述厭氧缺氧區(2)下端設有底部孔癥流(7)。
3.根據權利要求1所述的一種基于微濾工藝技術的生活污水微動力處理系統，其特征在于，所述好氧區(3)內設有曝氣管(8)，所述曝氣管(8)伸出所述好氧區(3)一端連接鼓佩機(9)。
4.根據權利要求1所述的一種基于微濾工藝技術的生活污水微動力處理系統，其特征在于，所述泥區(10)內設有穿孔集泥花管(11)。
5.根據權利要求1所述的一種基于微濾工藝技術的生活污水微動力處理系統，其特征在于，所述出水管(14)與所述斜管淀區(12)連接端設有等徑三通(13)。
6.根據權利要求1所述的一種基于微濾工藝技術的生活污水微動力處理系統，其特征在于，所述進水管(4)上設有閥門(5)。
7.根據權利要求1所述的一種基于微濾工藝技術的生活污水微動力處理系統，其特征在于，所述厭氧缺氧區(2)內豎向垂直設置有導流板。
說明書
一種基于微濾工藝技術的生活污水微動力處理系統
技術領域
本發明涉及一種污水處理設備，特別涉及一種基于微濾工藝技術的生活污水微動力處理系統。
背景技術
污水，通常指受一定污染的、來自生活和生產的排出水。根據污水來源的觀點，污水可以定義為從住宅、機關、商業或者工業區排放的與地下水。地表水、暴風雪等混合的攜帶有廢物的液體或者水。按照污水來源，污水可以分為這四類。第一類：工業廢水，來自制造采礦和工業生產活動的污水，包括來自于工業或者商業儲藏、加工的徑流活滲瀝液，以及其它不是生活污水的廢水。第二類：生活污水，來自住宅、寫字樓、機關或相類似的污水;衛生污水;下水道污水，包括下水道系統中生活污水中混合的工業廢水。第三類：商業污水，來自商業設施而且某些成分超過生活污水的無毒、無害的污水，如餐飲污水、洗衣房污水、動物飼養污水，發廊產生的污水等。第四類：表面徑流，來自雨水、雪水、高速公路下水，來自城市和工業地區的水等等，表面徑流沒有滲進土壤，沿街道和陸地進入地下水。
水資源是人類生產生活的最關鍵資源，可是如今，生態環境遭到嚴重破壞，水體污染嚴重，水資源的保護和水污染的治理成為現代社會最關注的問題。中國是一個干旱缺水嚴重的國家。淡水資源總量為28000億立方米，占全球水資源的6%，僅次于巴西、俄羅斯和加拿大，居世界第四位，但人均只有2200立方米，僅為世界平均水平的1/4、美國的1/5，是全球13個人均水資源最貧乏的國家之一�？鄢y以利用的洪水涇流和散布在偏遠地區的地下水資源后，我國現實可利用的淡水資源量則更少，僅為11000億立方米左右，人均可利用水資源量約為900立方米，并且其分布極不均衡。到20世紀末，全國600多座城市中，已有400多個城市存在供水不足問題，其中比較嚴重的缺水城市達110個，全國城市缺水總量為60億立方米。我國水資源短缺、水污染嚴重、水土流失嚴重、水價嚴重偏低、水資源浪費嚴重。而且南方水多，北方水少。西部水少，沿海水多。據監測，目前全國多數城市地下水受到一定程度的點狀和面狀污染，且有逐年加重的趨勢。日趨嚴重的水污染不僅降低了水體的使用功能，進一步加劇了水資源短缺的矛盾，對我國正在實施的可持續發展戰略帶來了嚴重影響，而且還嚴重威脅到城市居民的飲水安全和人民群眾的健康。隨著城市化和經濟社會發展，土地被大量占用，非農業灌溉用水需求在急劇增加，農業與工業、農村與城市、生產與生活、生產與生態等諸多用水矛盾進一步加劇。盡管中國采取了最嚴格的耕地保護措施，但大量的農田和農業灌溉水源被城市和工業占用，耕地資源減少的勢頭難以逆轉，水資源短缺的壓力進一步增大。
對于在這種水資源短缺，水污染又嚴重的情況下，我們需要對被污染的水進行處理，使這些被污染的水處理后能重新被利用。特別是我們家用所產生的污水每天都會比較多，如果這些污水能被處理后重新利用就節約了不少水資源，在對污水進行水處理時，需要用到污水處理設備，生活中常用的污水處理設備結構較為簡單，污水處理效果不是很好，被處理后的污水還是很臟。
發明內容
本發明要解決的技術問題是克服現有的缺陷，提供一種基于微濾工藝技術的生活污水微動力處理系統，可以有效解決背景技術中的問題。
為了解決上述技術問題，本發明提供了如下的技術方案：
本發明提供一種基于微濾工藝技術的生活污水微動力處理系統，包括象水區、厭氧缺氧區和好氧區，其特征在于，所述進水管通過安裝槽與所述象水區相通，所述象水區一側設有所述厭氧缺氧區，所述厭氧缺氧區一側設有所述好氧區，所述好氧區一側設有沖區，所述沖區和設置于沖區一側斜管淀區的下端設有泥區，所述斜管淀區上端連接出水管。
作為本發明的一種優選技術方案，所述厭氧缺氧區上端設有上部堰癥流，所述厭氧缺氧區下端設有底部孔癥流。
作為本發明的一種優選技術方案，所述好氧區內設有曝氣管，所述曝氣管伸出所述好氧區一端連接鼓佩機。
作為本發明的一種優選技術方案，所述泥區內設有穿孔集泥花管。
作為本發明的一種優選技術方案，所述出水管與所述斜管淀區連接端設有等徑三通。
作為本發明的一種優選技術方案，所述進水管上設有閥門。
作為本發明的一種優選技術方案，所述厭氧缺氧區內豎向垂直設置有導流板，具有上下推流的流態，而在水平方向，在自流水頭的作用下，呈現水平推流的流態，在單個豎向腔體中，為一個獨立的完全混合式流態。
與現有技術相比本發明所達到的有益效果是：該種基于微濾工藝技術的生活污水微動力處理系統，使用周期長，成本低廉，將厭氧、缺氧和好氧組合，極大的提高了污水處理效率和污水處理的質量。
