申請日2015.11.02

　　公開(公告)日2016.03.09

　　IPC分類號C02F1/30

　　摘要

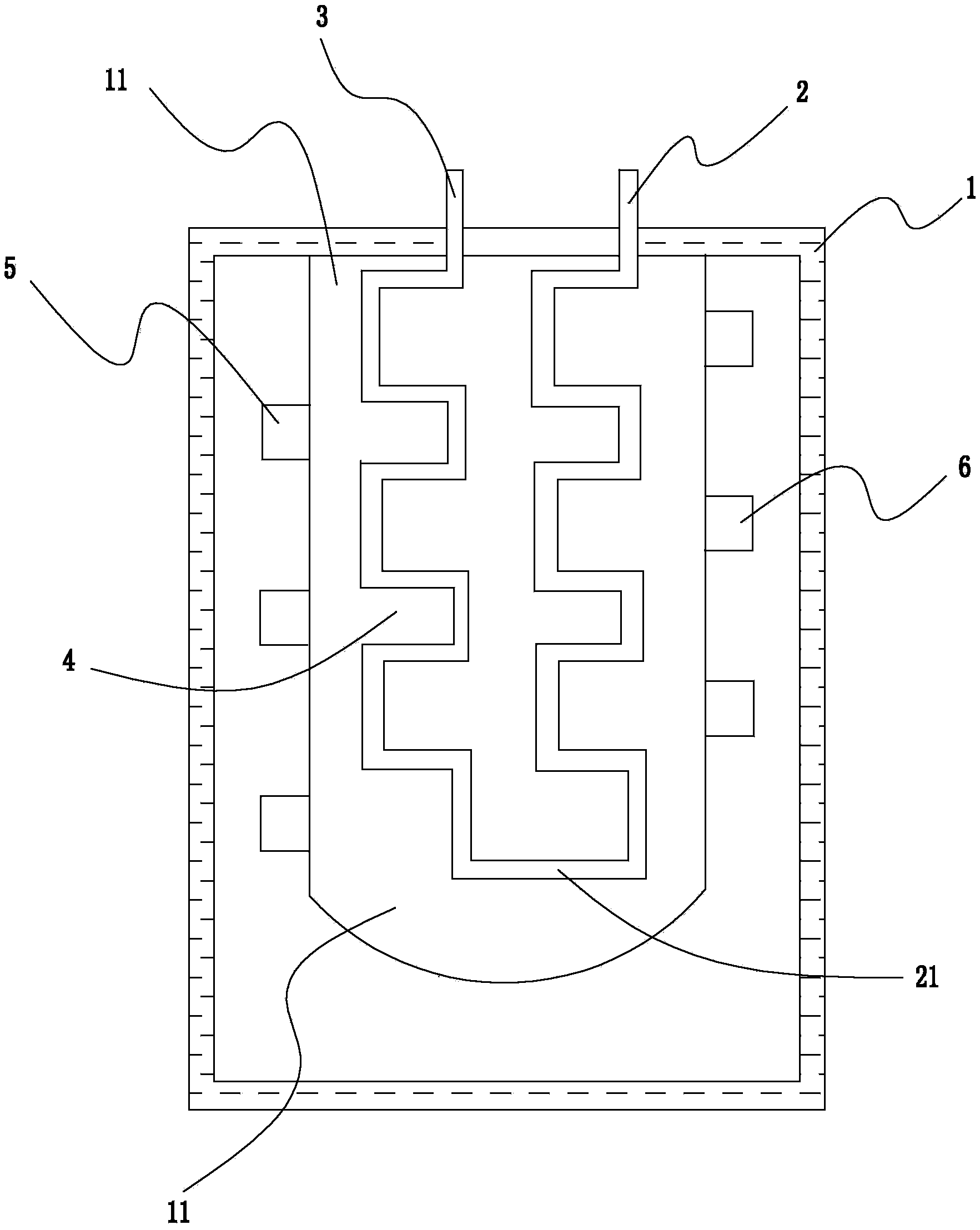

　　本實用新型公開了一種微波污水處理裝置，包括箱體、污水管、第一微波源和第二微波源，箱體內設有腔體，腔體的底部為一曲面體結構，污水管設置在腔體中，污水管包括進水管、出水管和連接管，進水管的上端和出水管的上端均位于箱體頂部的上表面，進水管的下端和出水管的下端通過連接管相互連接，進水管和出水管均呈弓字型結構，進水管和出水管相互平行且對齊布設，第一微波源分別對應于出水管的凹形部設置在腔體的左側壁，第二微波源分別對應于進水管的凹形部設置在腔體的右側壁。本實用新型使污水更加均勻、充分地吸收微波能量，優化了微波對污水的處理效果。

　　權利要求書

　　1.一種微波污水處理裝置，其特征在于：包括箱體、污水管、第一微波源和第二微波源，箱體內設有腔體，腔體的底部為一曲面體結構，污水管設置在腔體中，污水管包括進水管、出水管和連接管，進水管的上端和出水管的上端均位于箱體頂部的上表面，進水管的下端和出水管的下端通過連接管相互連接，進水管和出水管均呈弓字型結構，進水管和出水管相互平行且對齊布設，第一微波源分別對應于出水管的凹形部設置在腔體的左側壁，第二微波源分別對應于進水管的凹形部設置在腔體的右側壁。

　　2.根據權利要求1所述的一種微波污水處理裝置，其特征在于：所述第一微波源的功率和第二微波源的功率均自上而下遞增。

　　3.根據權利要求2所述的一種微波污水處理裝置，其特征在于：所述第一微波源的功率自上而下分別為1kW、2kW和6kW，第二微波源的功率自上而下分別為2kW、6kW和20kW。

　　4.根據權利要求1所述的一種微波污水處理裝置，其特征在于：所述進水管、出水管和連接管均為無規共聚聚丙烯PPR管。

　　5.根據權利要求1所述的一種微波污水處理裝置，其特征在于：還包括三螺釘調配器，所述微波源均通過三螺釘調配器連接腔體。

　　6.根據權利要求1所述的一種微波污水處理裝置，其特征在于：還包括散射錐，散射錐位于所述進水管和出水管之間且安裝在箱體頂部的下表面。

　　7.根據權利要求1所述的一種微波污水處理裝置，其特征在于：還包括一第三微波源，該第三微波源設置在所述腔體底部的中心處。

　　8.根據權利要求7所述的一種微波污水處理裝置，其特征在于：所述第三微波源的功率為10kW。

　　9.根據權利要求1所述的一種微波污水處理裝置，其特征在于：所述腔 體的內壁設有微波反射層。

　　10.根據權利要求1所述的一種微波污水處理裝置，其特征在于：所述進水管的上端和出水管的上端均設有阻濾波器件。

　　說明書

　　一種微波污水處理裝置

　　技術領域

　　本實用新型涉及一種污水處理裝置，特別涉及一種微波污水處理裝置。

　　背景技術

　　微波污水處理技術是水處理技術領域中一場嶄新的革命，是一代具有突破性、創新性、廣譜性的污水處理技術。微波能夠誘發和加速化學反應，通過物理及化學作用對水中的污染物進行降解、轉化，能夠加速流體中固、液分離作用，對污水起到低溫殺菌作用。但微波能量如何被充分、有效、均勻的吸收是污水處理的關鍵。

　　習知的污水處理設備存在如下幾個問題：

　　一、污水一般從基于微波技術的污水處理裝置的上部輸入、從下部流出，亦或是從基于微波技術的污水處理裝置的下部輸入、從上部流出，這樣都不利于吸收微波能量和控制污水流速，處理效果較差;

　　二、由于微波對水穿透的深度有限，所以在污水平穩流動時，微波對污水中間部分的作用很弱，存在微波利用率較低的缺陷;

　　三、微波場強不均勻，經常存在微波作用不到的死角，污水不能充分吸收微波能量，污水的處理效果無法滿足工業的排放要求。

　　有鑒于此，本發明人專門設計了一種微波污水處理裝置，本案由此產生。

　　實用新型內容

　　本實用新型為解決上述問題，提供了一種微波污水處理裝置，以使污水更加均勻、充分地吸收微波能量，優化微波對污水的處理效果。

　　為實現上述目的，本實用新型采用的技術方案為：

　　一種微波污水處理裝置，包括箱體、污水管、第一微波源和第二微波源， 箱體內設有腔體，腔體的底部為一曲面體結構，污水管設置在腔體中，污水管包括進水管、出水管和連接管，進水管的上端和出水管的上端均位于箱體頂部的上表面，進水管的下端和出水管的下端通過連接管相互連接，進水管和出水管均呈弓字型結構，進水管和出水管相互平行且對齊布設，第一微波源分別對應于出水管的凹形部設置在腔體的左側壁，第二微波源分別對應于進水管的凹形部設置在腔體的右側壁。

　　所述第一微波源的功率和第二微波源的功率均自上而下遞增。

　　所述第一微波源的功率自上而下分別為1kW、2kW和6kW，第二微波源的功率自上而下分別為2kW、6kW和20kW。

　　所述進水管、出水管和連接管均為無規共聚聚丙烯PPR管。

　　微波污水處理裝置還包括三螺釘調配器，所述微波源均通過三螺釘調配器連接腔體。

　　微波污水處理裝置還包括散射錐，散射錐位于所述進水管和出水管之間且安裝在箱體頂部的下表面。

　　微波污水處理裝置還包括一第三微波源，該第三微波源設置在所述腔體底部的中心處。

　　所述第三微波源的功率為10kW。

　　所述腔體的內壁設有微波反射層。

　　所述進水管的上端和出水管的上端均設有阻濾波器件。

　　采用上述結構后，本實用新型的有益效果是：

　　一、本實用新型的污水自上而下經過進水管進行一次處理，在通過連接管之后，又自下而上經過出水管進行二次處理，不僅使用簡單，操作方便，無需考慮污水的流速，而且有利于污水充分吸收微波能量，大大優化了污水 處理效果;

　　二、本實用新型的進水管和出水管均呈弓字型結構，在整個處理過重中，均能夠避免污水出現平穩流動的情況，加強微波對污水的作用，有助于優化污水的處理效果;
