申請日2015.11.02

　　公開(公告)日2016.03.30

　　IPC分類號C02F1/00; B28C9/02

　　摘要

　　本實用新型公開一種混凝土攪拌站廢水處理裝置，由罐車、攪拌機沖洗廢水收集池(1)和分離機(2)組成，其特征在于，分離機(2)泥漿水排出口通過管道與泥漿池(7)連通，泥漿池(7)通過泥漿泵(8)與攪拌池(9)連通，攪拌池(9)通過管道通向攪拌機(10)內。與現有技術相比，本實用新型省電、運行成本低，不產生廢料。

　　權利要求書

　　1.混凝土攪拌站廢水處理裝置，由罐車、攪拌機沖洗廢水收集池(1)和分離機(2)組成，其特征在于，分離機(2)泥漿水排出口通過管道與泥漿池(7)連通，泥漿池(7)通過泥漿泵(8)與攪拌池(9)連通，攪拌池(9)通過管道通向攪拌機(10)內。

　　2.根據權利要求1所述的混凝土攪拌站廢水處理裝置，其特征在于，在攪拌池(9)通向攪拌機(10)管道上設置有控制截門(11)。

　　說明書

　　混凝土攪拌站廢水處理裝置

　　技術領域

　　本實用新型涉及一種污水處理裝置，尤其是一種混凝土攪拌站廢水處理裝置。

　　背景技術

　　目前現有技術的混凝土攪拌站廢水處理裝置由罐車、攪拌機沖洗廢水收集池(1)、分離機(2)、壓濾機(3)和清水池(4)組成，其工作過程為：沖洗罐車、攪拌機的廢水被收集到罐車、攪拌機沖洗廢水收集池(1)中，經分離機(2)將廢水中的砂子和石子及水泥漿水分離，砂子和石子經晾、曬干后重回原料場即回收利用;而分離后的水泥漿水需要經過壓濾機(3)將水泥和水分離，水泥作為肥料外運填埋，壓濾分離的清水進入清水池(4)用于沖洗罐車和攪拌機。這種裝置的壓濾機價格高、且耗電量大，運行成本較高;而且這種裝置在處理沖洗罐車、攪拌機的廢水過程中，會產生水泥、粉煤灰和外加劑組成的廢料，這種廢料是不能降解的必須填埋，填埋這種廢料會污染環境。因此，設計一種省電、運行成本低，不產生廢料的混凝土攪拌站廢水處理裝置，是目前需要解決的技術問題。

　　發明內容

　　本實用新型所要解決的技術問題是提供一種省電、運行成本低，不產生廢料的混凝土攪拌站廢水處理裝置。

　　本實用新型解決其技術問題的技術方案是：

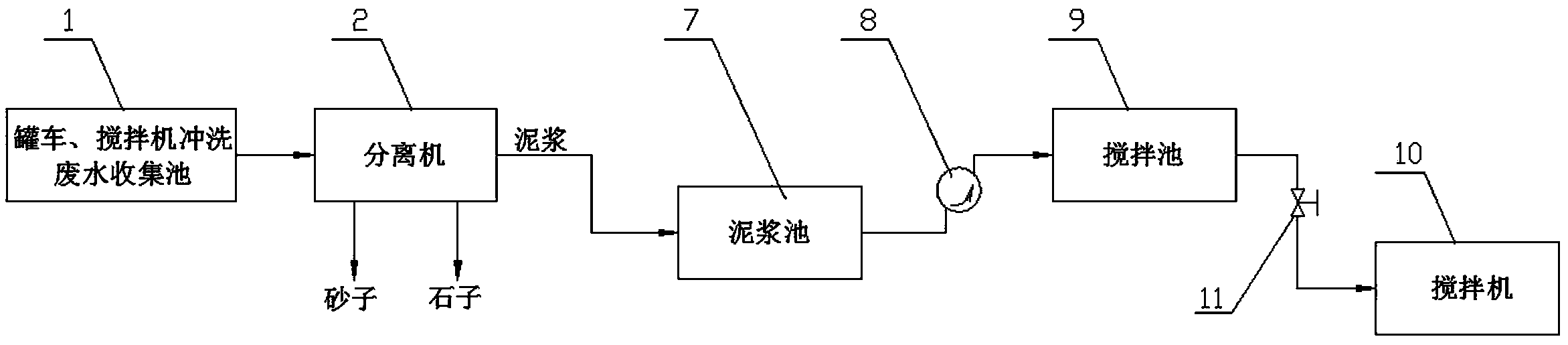

　　混凝土攪拌站廢水處理裝置，由罐車、攪拌機沖洗廢水收集池和分離機組成，分離機泥漿水排出口通過管道與泥漿池連通，泥漿池通過泥漿泵與攪拌池連通，攪拌池通過管道通向攪拌機內。

　　作為本實用新型的一種優選方案，在攪拌池通向攪拌機管道上設置有控制截門。

　　與現有技術相比，本實用新型的優點：

　　1.節能—因不需耗電量大的壓濾機;

　　2.無廢料排放—將泥漿中的水泥、粉煤灰和外加劑作為有用物質重新進入混凝土中，既無廢料排放，又節約原材料，降低生產成本;

　　3.提高產品質量—試驗證明，生產相同標號的混凝土，使用本實用新型產生的水泥漿代替部分清水，產品質量有大幅提高。
