申請日2015.11.02

　　公開(公告)日2016.03.23

　　IPC分類號C02F9/10; C02F1/04; C01D5/00; C01D3/06

　　摘要

　　高濃度含鹽廢水MVR蒸發結晶處理系統，包括原料儲罐、進料泵、板式換熱器、DTB蒸發結晶器加熱室、DTB蒸發結晶器、真空蒸發結晶器加熱室、真空蒸發結晶器、一號水力旋流器、硫酸鈉漿液桶、雙級推料離心機、震動流化床干燥機、一號母液儲罐、一號母液泵、母液循環泵，其特征在于：所述原料儲罐順序連接進料泵、板式換熱器、DTB蒸發結晶器加熱室、DTB蒸發結晶器、真空蒸發結晶器加熱室。本實用新型綜合能耗低，最終得到的無水硫酸鈉品質達到GB/T6009-2014《工業無水硫酸鈉》II類一等品要求，其中硫酸鈉含量≥98%，工業氯化鈉達到國家工業氯化鈉標準(GBT5462-2003)中日曬氯化鈉二級標準要求。

　　權利要求書

　　1.高濃度含鹽廢水MVR蒸發結晶處理系統，包括原料儲罐、進料泵、板式換熱器、DTB蒸發結晶器加熱室、DTB蒸發結晶器、真空蒸發結晶器加熱室、真空蒸發結晶器、一號水力旋流器、硫酸鈉漿液桶、雙級推料離心機、震動流化床干燥機、一號母液儲罐、一號母液泵、母液循環泵，其特征在于：所述原料儲罐順序連接進料泵、板式換熱器、DTB蒸發結晶器加熱室、DTB蒸發結晶器、真空蒸發結晶器加熱室、真空蒸發結晶器、一號水力旋流器、硫酸鈉漿液桶、雙級推料離心機、震動流化床干燥機、一號母液儲罐、一號母液泵、母液循環泵，所述板式換熱器上部設有板式換熱器漿液出口，板式換熱器漿液出口通過管道與DTB蒸發結晶器下部漿液進口連接，DTB蒸發結晶器底部安裝有DTB蒸發結晶器立式軸流泵，DTB蒸發結晶器中部為DTB蒸發結晶器母液室，DTB蒸發結晶器母液室一側設有母液出口，母液出口通過管道與DTB蒸發結晶器循環泵連接，DTB蒸發結晶器循環泵出口通過管道與加熱室下部漿液進口連接，加熱室下部漿液出口通過管道與DTB蒸發結晶器下部漿液進口連接，DTB蒸發結晶器母液室另一側設有母液出口，母液出口通過管道與真空蒸發結晶器下部漿液進口連接，DTB蒸發結晶器下部漿液出口通過管道與硫酸鈉漿液泵連接，硫酸鈉漿液泵通過管道與一號水力旋流器連接，一號水力旋流器安裝在硫酸鈉漿液桶頂部，硫酸鈉漿液桶通過管道與雙級推料離心機連接，雙級推料離心機一路通過管道與震動流化床干燥機連接，雙級推料離心機另一路通過管道與一號母液儲罐連接，一號母液儲罐通過管道與一號母液泵連接，一號母液泵通過管道與母液循環泵連接，母液循環泵通過管道一路與DTB蒸發結晶器下部漿液進口連接，另一路與母液排放口連接，真空蒸發結晶器底部安裝有真空蒸發結晶器立式軸流泵，真空蒸發結晶器中部為真空蒸發結晶器母液室，真空蒸發結晶器母液室一側設有母液出口，母液出口通過管道與真空蒸發結晶器循環泵連接，真空蒸發 結晶器循環泵出口通過管道與加熱室下部漿液進口連接，加熱室下部漿液出口通過管道與真空蒸發結晶器下部漿液進口連接，真空蒸發結晶器母液室另一側設有母液出口，母液出口通過管道與母液循環泵連接，真空蒸發結晶器下部漿液出口通過管道與氯化鈉漿液泵連接，氯化鈉漿液泵通過管道與二號水力旋流器連接，二號水力旋流器安裝在氯化鈉漿液桶頂部，氯化鈉漿液桶通過管道與臥式螺旋離心機連接，臥式螺旋離心機通過管道與二號母液儲罐連接，二號母液儲罐通過管道與二號母液泵連接，二號母液泵通過管道與真空蒸發結晶器下部漿液進口連接，DTB蒸發結晶器加熱室上部設有蒸汽入口，蒸汽入口通過管道與蒸汽儲罐連接，真空蒸發結晶器加熱室上部設有蒸汽入口，蒸汽入口通過管道與蒸汽儲罐連接，DTB蒸發結晶器頂部設有二次蒸汽出口，二次蒸汽出口通過管道與MVR蒸汽壓縮機連接，MVR蒸汽壓縮機通過管道與DTB蒸發結晶器加熱室上部設有蒸汽入口連接，真空蒸發結晶器頂部設有二次蒸汽出口，二次蒸汽出口通過管道與表面冷卻器連接，表面冷卻器通過管道與水環真空泵連接，水環真空泵通過管道與汽水分離器連接，表面冷卻器下部一側設有冷卻水進口、另一側設有冷卻水出口，冷卻水進口通過管道與冷卻水水箱連接，冷卻水出口通過管道與冷卻水回用罐連接，表面冷卻器底部通過管道與冷凝水箱連接，冷凝水箱通過管道與冷凝水泵連接，冷凝水泵通過管道與冷凝水儲罐連接，冷凝水儲罐通過管道與冷凝水回用泵連接，冷凝水回用泵通過管道一路與DTB蒸發結晶器絲網除沫器沖洗口連接，冷凝水回用泵通過管道另一路與真空蒸發結晶器絲網除沫器沖洗口連接，DTB蒸發結晶器加熱室中部設有加熱室蒸汽冷凝水出口，加熱室蒸汽冷凝水出口通過管道與冷凝水桶連接，冷凝水桶通過管道與蒸汽冷凝水泵連接，真空蒸發結晶器加熱室中部設有加熱室蒸汽冷凝水出口，加熱室蒸汽冷凝水出口通過管道與冷凝水桶連接，冷凝水桶通過管道與蒸汽冷凝 水泵連接，蒸汽冷凝水泵通過管道與板式換熱器冷凝水入口連接，板式換熱器冷凝水出口通過管道與冷凝水儲罐連接。

　　說明書

　　高濃度含鹽廢水MVR蒸發結晶處理系統

　　技術領域

　　本實用新型涉及一種蒸發結晶系統，尤其是涉及高濃度含鹽廢水MVR蒸發結晶處理系統。

　　背景技術

　　中國井礦鹽芒硝型礦的產量約3000萬噸，占全國鹽產量的50%。全國芒硝型鹽礦分布在湖北、湖南、江西、云南、安徽、江蘇、山東、陜西等省。多數以真空蒸發制鹽為主，單套設備的生產能力60～100萬噸/年。采用的設備主要有降膜蒸發結晶器、FC型蒸發結晶器、奧斯陸蒸發結晶器等;但這些設備在處理高濃度含鹽廢水時，存在以下缺陷：

　　1、降膜蒸發結晶器，極易導致干壁結垢，需經常清洗，勞動強度大用戶不歡迎;

　　2、FC型蒸發結晶器，晶體粒度不大，大約在0.15-0.3mm，脫水困難，結塊嚴重影響產品的質量，加熱管不易清洗且易磨損管壁;

　　3、奧斯陸蒸發結晶器，結構復雜，體積大，能耗高，腐蝕性大，堵管、結疤現象突出。

　　發明內容

　　本實用新型針對上述問題，提供高濃度含鹽廢水MVR蒸發結晶處理系統，該系統在DTB蒸發結晶器啟動前一次性通入飽和蒸汽，待料液沸騰之后二次蒸汽采用MVR蒸汽壓縮機進行壓縮循環利用，不再使用飽和蒸汽，節約能耗，達到節能的目的，通過MVR蒸發結晶系統將含有硫酸鈉、氯化鈉及其它雜質離子的廢水蒸發結晶，使硫酸鈉和氯化鈉分離出來，最終得到的無水硫酸鈉品質達到GB/T6009-2014《工業無水硫酸鈉》II類一等品要求，其中硫酸鈉含量≥98%， 工業氯化鈉達到國家工業氯化鈉標準(GBT5462-2003)中日曬氯化鈉二級標準要求，其余重金屬及其他金屬離子通過母液定期或連續的排放形式排放至前級預處理系統。系統綜合能耗低;不堵管、不結垢，結晶粒度大，外觀光潔。

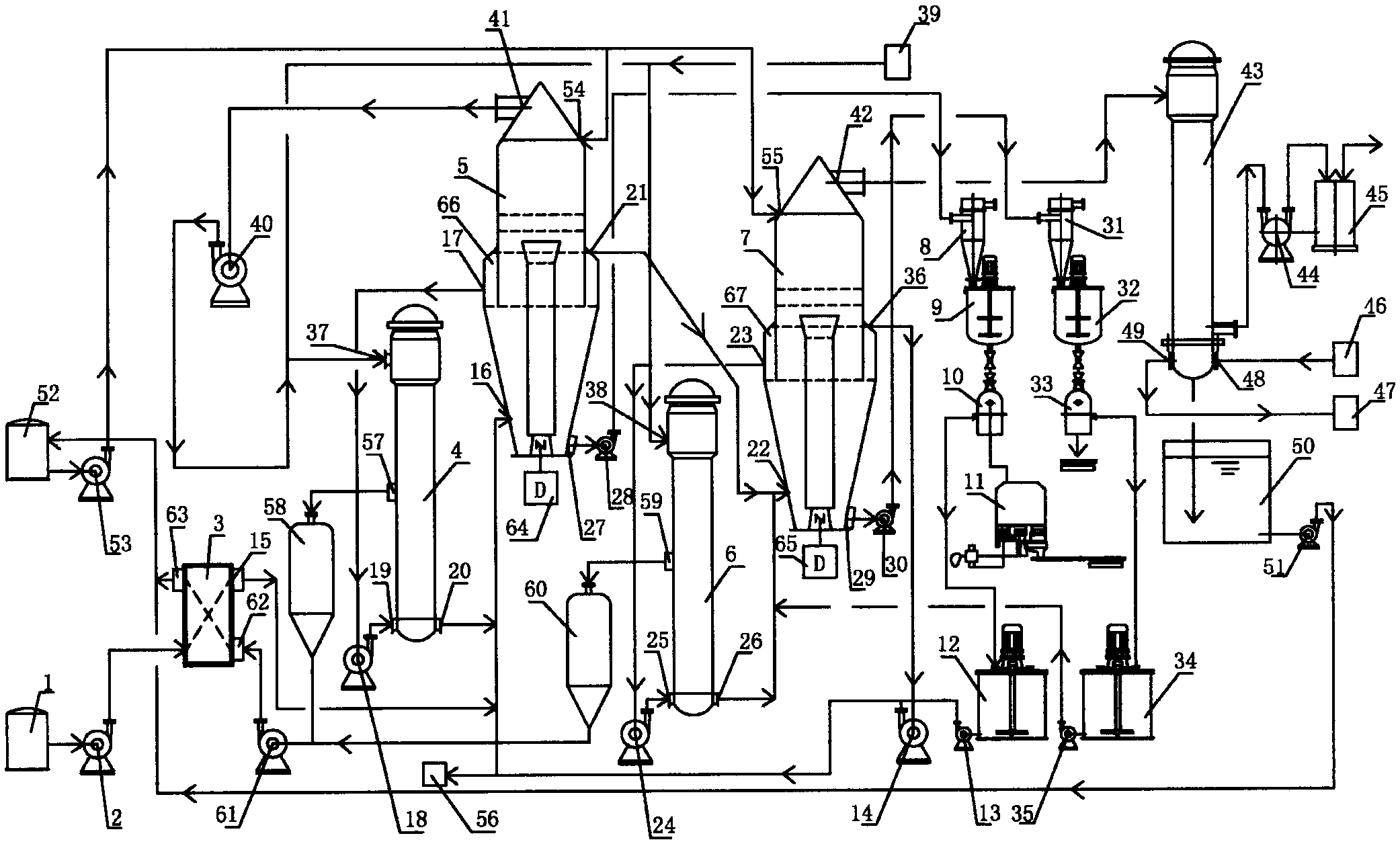

　　本實用新型的技術方案是：高濃度含鹽廢水MVR蒸發結晶處理系統，包括原料儲罐、進料泵、板式換熱器、DTB蒸發結晶器加熱室、DTB蒸發結晶器、真空蒸發結晶器加熱室、真空蒸發結晶器、一號水力旋流器、硫酸鈉漿液桶、雙級推料離心機、震動流化床干燥機、一號母液儲罐、一號母液泵、母液循環泵，其特征在于：所述原料儲罐順序連接進料泵、板式換熱器、DTB蒸發結晶器加熱室、DTB蒸發結晶器、真空蒸發結晶器加熱室、真空蒸發結晶器、一號水力旋流器、硫酸鈉漿液桶、雙級推料離心機、震動流化床干燥機、一號母液儲罐、一號母液泵、母液循環泵，所述板式換熱器上部設有板式換熱器漿液出口，板式換熱器漿液出口通過管道與DTB蒸發結晶器下部漿液進口連接，DTB蒸發結晶器底部安裝有DTB蒸發結晶器立式軸流泵，DTB蒸發結晶器中部為DTB蒸發結晶器母液室，DTB蒸發結晶器母液室一側設有母液出口，母液出口通過管道與DTB蒸發結晶器循環泵連接，DTB蒸發結晶器循環泵出口通過管道與加熱室下部漿液進口連接，加熱室下部漿液出口通過管道與DTB蒸發結晶器下部漿液進口連接，DTB蒸發結晶器母液室另一側設有母液出口，母液出口通過管道與真空蒸發結晶器下部漿液進口連接，DTB蒸發結晶器下部漿液出口通過管道與硫酸鈉漿液泵連接，硫酸鈉漿液泵通過管道與一號水力旋流器連接，一號水力旋流器安裝在硫酸鈉漿液桶頂部，硫酸鈉漿液桶通過管道與雙級推料離心機連接，雙級推料離心機一路通過管道與震動流化床干燥機連接，雙級推料離心機另一路通過管道與一號母液儲罐連接，一號母液儲罐通過管道與一號母液泵連接，一號母液泵通過管道與母液循環泵連接，母液循環泵通過管道一路與DTB蒸發結晶器下部 漿液進口連接，另一路與母液排放口連接，真空蒸發結晶器底部安裝有真空蒸發結晶器立式軸流泵，真空蒸發結晶器中部為真空蒸發結晶器母液室，真空蒸發結晶器母液室一側設有母液出口，母液出口通過管道與真空蒸發結晶器循環泵連接，真空蒸發結晶器循環泵出口通過管道與加熱室下部漿液進口連接，加熱室下部漿液出口通過管道與真空蒸發結晶器下部漿液進口連接，真空蒸發結晶器母液室另一側設有母液出口，母液出口通過管道與母液循環泵連接，真空蒸發結晶器下部漿液出口通過管道與氯化鈉漿液泵連接，氯化鈉漿液泵通過管道與二號水力旋流器連接，二號水力旋流器安裝在氯化鈉漿液桶頂部，氯化鈉漿液桶通過管道與臥式螺旋離心機連接，臥式螺旋離心機通過管道與二號母液儲罐連接，二號母液儲罐通過管道與二號母液泵連接，二號母液泵通過管道與真空蒸發結晶器下部漿液進口連接，DTB蒸發結晶器加熱室上部設有蒸汽入口，蒸汽入口通過管道與蒸汽儲罐連接，真空蒸發結晶器加熱室上部設有蒸汽入口，蒸汽入口通過管道與蒸汽儲罐連接，DTB蒸發結晶器頂部設有二次蒸汽出口，二次蒸汽出口通過管道與MVR蒸汽壓縮機連接，MVR蒸汽壓縮機通過管道與DTB蒸發結晶器加熱室上部設有蒸汽入口連接，真空蒸發結晶器頂部設有二次蒸汽出口，二次蒸汽出口通過管道與表面冷卻器連接，表面冷卻器通過管道與水環真空泵連接，水環真空泵通過管道與汽水分離器連接，表面冷卻器下部一側設有冷卻水進口、另一側設有冷卻水出口，冷卻水進口通過管道與冷卻水水箱連接，冷卻水出口通過管道與冷卻水回用罐連接，表面冷卻器底部通過管道與冷凝水箱連接，冷凝水箱通過管道與冷凝水泵連接，冷凝水泵通過管道與冷凝水儲罐連接，冷凝水儲罐通過管道與冷凝水回用泵連接，冷凝水回用泵通過管道一路與DTB蒸發結晶器絲網除沫器沖洗口連接，冷凝水回用泵通過管道另一路與真空蒸發結晶器絲網除沫器沖洗口連接，DTB蒸發結晶器加熱室中部設有加熱室蒸 汽冷凝水出口，加熱室蒸汽冷凝水出口通過管道與冷凝水桶連接，冷凝水桶通過管道與蒸汽冷凝水泵連接，真空蒸發結晶器加熱室中部設有加熱室蒸汽冷凝水出口，加熱室蒸汽冷凝水出口通過管道與冷凝水桶連接，冷凝水桶通過管道與蒸汽冷凝水泵連接，蒸汽冷凝水泵通過管道與板式換熱器冷凝水入口連接，板式換熱器冷凝水出口通過管道與冷凝水儲罐連接。

　　本實用新型的有益效果是：

　　1、綜合能耗低：

　　采用MVR機械再壓縮蒸發結晶系統，在蒸發結晶器啟動前一次性通入飽和蒸汽，待料液沸騰之后二次蒸汽采用MVR蒸汽壓縮機進行壓縮循環利用，不再使用飽和蒸汽，節約能耗;

　　2、硫酸鈉、氯化鈉的品質高：

　　通過MVR蒸發結晶系統將含有硫酸鈉、氯化鈉及其它雜質離子的廢水蒸發結晶，使硫酸鈉和氯化鈉分離出來，最終得到的無水硫酸鈉品質達到GB/T6009-2014《工業無水硫酸鈉》II類一等品要求，其中硫酸鈉含量≥98%，工業氯化鈉達到國家工業氯化鈉標準(GBT5462-2003)中日曬氯化鈉二級標準要求，其余重金屬及其他金屬離子通過母液定期或連續的排放形式排放至前級預處理系統。

　　3、不堵管、不結垢：

　　堵管在真空蒸發結晶系統中是因單管過熱度升高，在加熱管上管口開始沸騰蒸發，硫酸鈉、氯化鈉的晶核開始結晶析出，結晶生成的硫酸鈉、氯化鈉吸附在上升管的管口，有時數百根加熱管會堵掉1/3甚至1/2，減少了換熱面積并嚴重影響了含硫酸鈉、氯化鈉廢水的蒸發量。本系統通過降低單管過熱度，優化加熱管的長徑比，優化管板以上廢水液位高度等參數，解決了堵管問題;

　　結垢是蒸發罐壁上因飽和溶液沸騰飛濺，結成很厚的氯化鈉垢，它結到一定厚度后會自行脫落，將蒸發器的循環泵、溫度計、壓力變送器等砸壞，嚴重時會造成停產。本系統通過增加拋光罐壁的措施，在罐壁上方增加了盤管噴淋罐壁的措施，使得結垢這一現象得以消除。

　　4、結晶粒度大，外觀光潔：

　　采用DTB型蒸發結晶器、真空蒸發結晶器，因?yàn)镈TB型結晶器、真空蒸發結晶器中有較大區域的母液室，母液室中可以將氯化鈉或硫酸鈉的晶核和母液分離，上清液的母液中含有的氯化鈉或硫酸鈉溶液通過母液排放的形式排放至氯化鈉或硫酸鈉結晶系統，有效保證了硫酸鈉的品質，同時也保證了氯化鈉的品質，以保證母液循環中不帶有晶核從而保證產品的質量，使得結晶粒度可以在0.8mm以上，并且顆粒均勻表面光潔。
