申請日2017.01.09

　　公開(公告)日2017.09.08

　　IPC分類號C02F1/04; C02F1/28; C02F103/18

　　摘要

　　本實用新型提供了一種火電廠高鹽含量廢水零排放凈化處理藝設備，包括：廢水收集箱、噴淋泵、干燥箱和濕熱空氣處理裝置;所述干燥箱中含有柔性吸附介質，所述噴淋泵將廢水均勻的噴附在柔性吸附介質上，在所述干燥箱中干燥熱風將附在柔性吸附介質上的廢水蒸發結晶，結晶附在柔性吸附介質上，將結晶與柔性吸附介質進行分離，其中在蒸發結晶過程中產生的濕熱空氣通過濕熱空氣處理裝置得到干凈凝結水，凝結水被回收到循環水池中，同時由濕熱空氣處理裝置產生的干燥熱風通過干燥熱風入口輸送給干燥箱。本實用新型實施例的火電廠高鹽含量廢水零排放凈化處理設備主要針對制備高鹽廢水及脫硫濃縮后的廢水的處理，該設備可實現節能和廢水零排放功能。

　　權利要求書

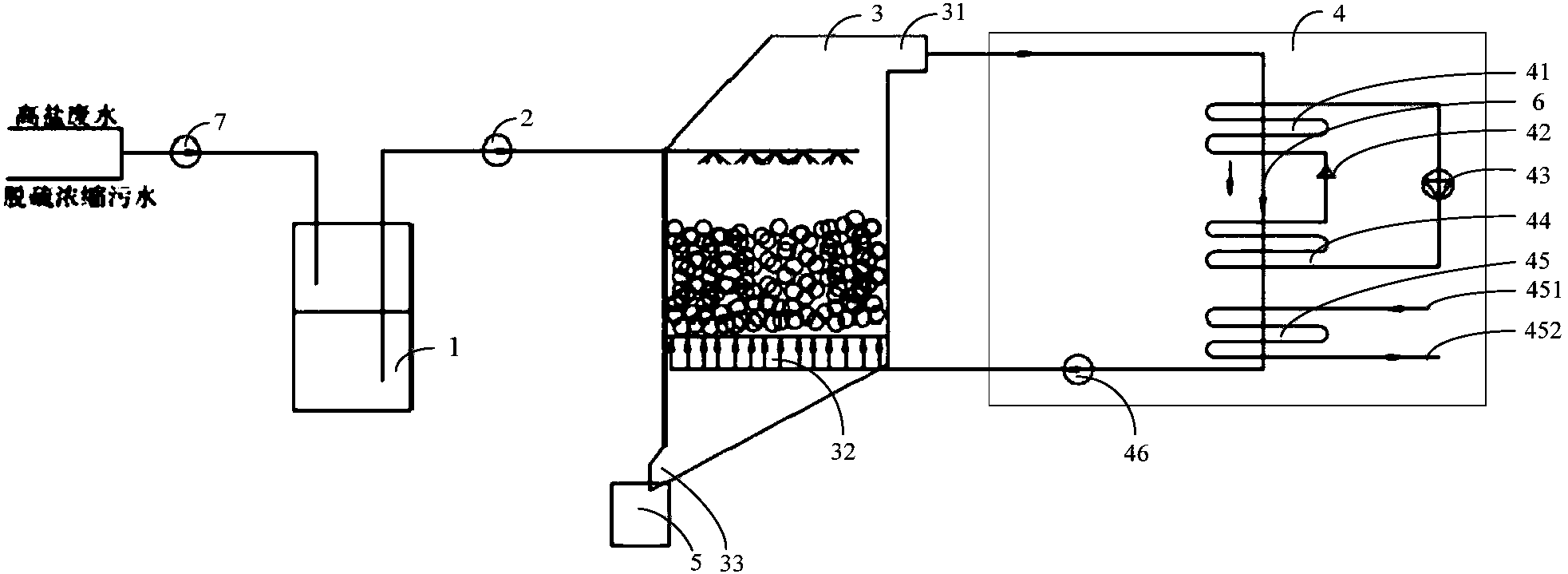

　　1.一種火電廠高鹽含量廢水零排放凈化處理設備，其特征在于，包括：廢水收集箱、噴淋泵、干燥箱和濕熱空氣處理裝置;

　　所述噴淋泵一端通過管道與廢水收集箱相連接;所述噴淋泵另一端通過管道與干燥箱連通;

　　所述干燥箱中含有柔性吸附介質，所述噴淋泵將廢水均勻的噴附在柔性吸附介質上;

　　所述干燥箱上部設有濕熱空氣出口，其中部設有干燥熱風入口，其下部設有結晶物排出口;

　　所述濕熱空氣處理裝置的一端通過濕熱空氣通道與濕熱空氣出口連通，另一端通過濕熱空氣通道與干燥熱風入口連通;

　　在所述干燥箱中干燥熱風將附在柔性吸附介質上的廢水蒸發結晶，結晶附在柔性吸附介質上，將結晶與柔性吸附介質進行分離，結晶通過結晶物排出口排出到結晶鹽顆粒收集箱，其中在蒸發結晶過程中產生的濕熱空氣通過濕熱空氣處理裝置得到干凈凝結水，凝結水被回收到循環水池中，同時由濕熱空氣處理裝置產生的干燥熱風通過干燥熱風入口輸送給干燥箱。

　　2.根據權利要求1所述的火電廠高鹽含量廢水零排放凈化處理設備，其特征在于，還包括輸送泵，所述輸送泵通過管道與廢水收集箱相連通。

　　3.根據權利要求1所述的火電廠高鹽含量廢水零排放凈化處理設備，其特征在于，所述濕熱空氣處理裝置包括：蒸發器、兩端分別與蒸發器的一端和冷凝器的一端相連的膨脹閥、兩端分別與蒸發器的另一端和冷凝器的另一端相連的壓縮機和冷凝器，所述蒸發器、膨脹閥、壓縮機和冷凝器共同形成了封閉回路;所述濕熱空氣通道貫穿在蒸發器和冷凝器之中，所述濕熱空氣通道在蒸發器處設置有與循環水池連通的通道。

　　4.根據權利要求3所述的火電廠高鹽含量廢水零排放凈化處理設備，其特征在于，所述封閉回路中有低沸點工質。

　　5.根據權利要求1所述的火電廠高鹽含量廢水零排放凈化處理設備，其特征在于，所述濕熱空氣處理裝置還包括：兩端分別設置有高溫蒸汽入口和低溫蒸汽出口的暖風器和循環風機，所述濕熱空氣通道貫穿于所述暖風器中并與循環風機的一端連通，所述循環風機的另一端與干燥箱連通。

　　6.根據權利要求1所述的火電廠高鹽含量廢水零排放凈化處理設備，其特征在于，所述柔性吸附介質的材質為金屬。

　　說明書

　　一種火電廠高鹽含量廢水零排放凈化處理設備

　　技術領域

　　本實用新型涉及一種廢水處理設備，特別涉及一種火電廠高鹽含量廢水零排放凈化處理設備。

　　背景技術

　　水資源短缺的問題和外排廢水的污染問題已成為世界性問題，廢水排放標準的要求也日益嚴格。火電廠是用水和排水的大戶，其中火電廠廢水組成主要有以下幾方面：

　　1)冷卻水排污廢水;

　　2)鍋爐排污廢水;

　　3)制備除鹽水排污廢水;

　　4)脫硫廢水;

　　5)生活、消防排污廢水等;

　　從經濟運行和保護環境出發，節約用水和減少火電廠的外排廢水已顯得十分必要。其中脫硫廢水主要包括懸浮物、過飽和的亞硫酸鹽、硫酸鹽以及重金屬，其中很多是第一類污染物，再加上水質的特殊性，脫硫廢水處理難度較大;同時，由于各種重金屬離子對環境有很強的污染性，因此，對脫硫廢水的處理顯得十分必要。

　　高鹽廢水是指總含鹽質量分?jǐn)?shù)至少1%的廢水。這種廢水含有多種物質(包括鹽、油、有機重金屬和放射性物質)。這些高鹽、高有機物廢水，若未經處理直接排放，勢必會對水體生物、生活飲用水和工農業生產用水生產極大的危害。但常規處理方法中鹽水濃度不能過高，亟待開發處理更高濃度的高鹽廢水的工藝技術。

　　實用新型內容

　　為了解決上述技術問題，本實用新型實施例提供了一種火電廠高鹽含量廢水零排放凈化處理設備。該火電廠高鹽含量廢水零排放凈化處理設備主要針對制備高鹽廢水及脫硫濃縮后的廢水的處理。

　　本實用新型實施例提供了一種火電廠高鹽含量廢水零排放凈化處理設備，包括：廢水收集箱、噴淋泵、干燥箱和濕熱空氣處理裝置;

　　所述噴淋泵一端通過管道與廢水收集箱相通;所述噴淋泵另一端通過管道與干燥箱連通;

　　所述干燥箱中含有柔性吸附介質，所述噴淋泵將廢水均勻的噴附在柔性吸附介質上;

　　所述干燥箱上部設有濕熱空氣出口，其中部設有干燥熱風入口，其下部設有結晶物排出口;

　　所述濕熱空氣處理裝置的一端通過濕熱空氣通道與濕熱空氣出口連通，另一端通過濕熱空氣通道與干燥熱風入口連通;

　　在所述干燥箱中干燥熱風將附在柔性吸附介質上的廢水蒸發結晶，結晶附在柔性吸附介質上，將結晶與柔性吸附介質進行分離，結晶通過結晶物排出口排出到結晶鹽顆粒收集箱，其中在蒸發結晶過程中產生的濕熱空氣通過濕熱空氣處理裝置得到干凈凝結水，凝結水被回收到循環水池中，同時由濕熱空氣處理裝置產生的干燥熱風通過干燥熱風入口輸送給干燥箱。

　　可選地，還包括輸送泵，所述輸送泵通過管道與廢水收集箱相連通。

　　可選地，所述濕熱空氣處理裝置包括蒸發器、兩端分別與蒸發器的一端和冷凝器的一端相連的膨脹閥、兩端分別與蒸發器的另一端和冷凝器的另一端相連的壓縮機和冷凝器，所述蒸發器、膨脹閥、壓縮機和冷凝器共同形成了封閉回路;濕熱空氣通道貫穿在蒸發器和冷凝器之中，所述濕熱空氣通道在蒸發器處設置有與循環水池連通的通道。

　　可選地，所述封閉回路中有低沸點工質。

　　可選地，所述濕熱空氣處理裝置還包括：兩端分別設置有高溫蒸汽入口和低溫蒸汽出口的暖風器和循環風機，所述濕熱空氣通道貫穿在所述暖風器中并與循環風機的一端連通，所述循環風機的另一端與干燥箱連通。

　　可選地，所述柔性吸附介質的材質為金屬。

　　本實用新型的實施例具有如下有益效果：本實用新型實施例的火電廠高鹽含量廢水零排放凈化處理設備主要針對制備高鹽廢水及脫硫濃縮后的廢水的處理，該設備可實現節能和廢水零排放功能。
