申請日2015.11.02

　　公開(公告)日2016.03.23

　　IPC分類號C02F1/04; C01D5/00

　　摘要

　　一種高濃度含硫酸鈉廢水蒸發結晶處理裝置，包括原料儲罐、進料泵、板式換熱器、循環泵、加熱室、蒸發結晶器、水力旋流器、漿液桶、雙級推料離心機、震動流化床干燥機、母液儲罐、母液泵，其特征在于：原料儲罐順序連接進料泵、板式換熱器、循環泵、加熱室、蒸發結晶器、水力旋流器、漿液桶、雙級推料離心機、震動流化床干燥機、母液儲罐、母液泵，所述板式換熱器上部設有板式換熱器漿液出口，板式換熱器漿液出口通過管道與循環泵連接，加熱室底部一側設有加熱室漿液進口、另一側設有加熱室漿液出口。本實用新型綜合能耗低，最終得到的無水硫酸鈉品質達到GB/T6009-2014《工業無水硫酸鈉》II類一等品要求，其中硫酸鈉含量≥98%。

　　權利要求書

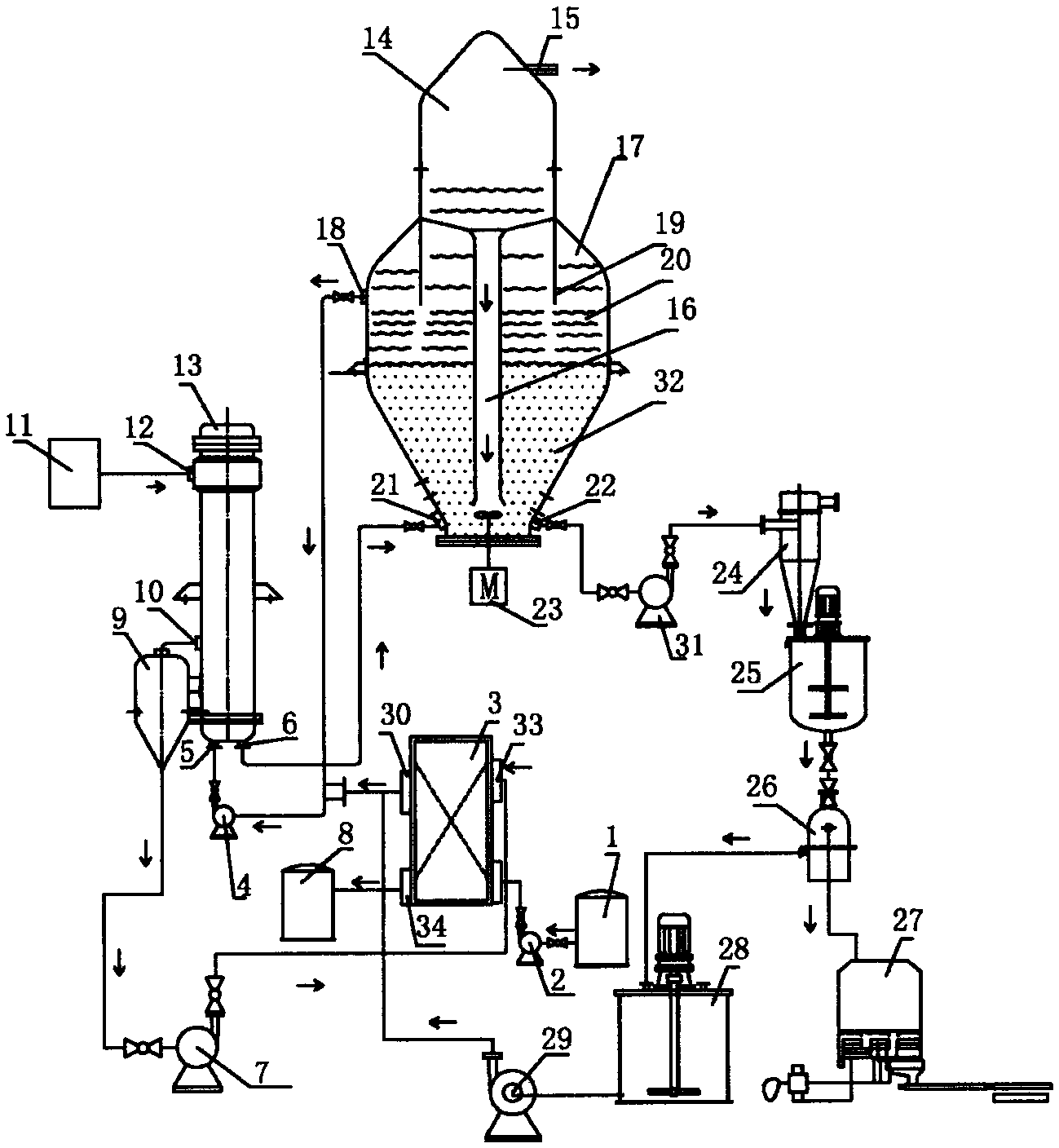

　　1.一種高濃度含硫酸鈉廢水蒸發結晶處理裝置，包括原料儲罐、進料泵、板式換熱器、循環泵、加熱室、蒸發結晶器、水力旋流器、漿液桶、雙級推料離心機、震動流化床干燥機、母液儲罐、母液泵，其特征在于：所述原料儲罐順序連接進料泵、板式換熱器、循環泵、加熱室、蒸發結晶器、水力旋流器、漿液桶、雙級推料離心機、震動流化床干燥機、母液儲罐、母液泵，所述板式換熱器上部設有板式換熱器漿液出口，板式換熱器漿液出口通過管道與循環泵連接，加熱室底部一側設有加熱室漿液進口、另一側設有加熱室漿液出口，循環泵通過管道與加熱室漿液進口連接，蒸發結晶器頂部設有蒸發室，蒸發室的一側設有二次蒸汽出口，蒸發結晶器中部設有母液室，母液室的一側設有母液出口，蒸發室與母液室通過擋板連接，并且擋板伸入到母液室中部，蒸發結晶器下部設有結晶室，結晶室的一側設有蒸發結晶器漿液進口、另一側設有蒸發結晶器漿液出口，加熱室漿液出口通過管道與蒸發結晶器漿液進口連接，蒸發結晶器底部安裝有立式軸流泵，蒸發室的底部具有伸入母液室、結晶室內的中央循環管，中央循環管的出口位于蒸發結晶器漿液進口的上方，蒸發結晶器漿液出口通過管道與漿液泵連接，漿液泵通過管道與水力旋流器連接，水力旋流器安裝在漿液桶頂部，漿液桶通過管道與雙級推料離心機連接，雙級推料離心機一路通過管道與震動流化床干燥機連接，雙級推料離心機另一路通過管道與母液儲罐連接，母液儲罐通過管道與母液泵連接，母液泵通過管道與循環泵連接，加熱室上部設有蒸汽入口，蒸汽入口通過管道與蒸汽儲罐連接，加熱室中部設有加熱室蒸汽冷凝水出口，加熱室蒸汽冷凝水出口通過管道與冷凝水桶連接，冷凝水桶通過管道與蒸汽冷凝水泵連接，蒸汽冷凝水泵通過管道與板式換熱器冷凝水入口連接，板式換熱器冷凝水出口通過管道與冷凝水儲罐連接。

　　說明書

　　一種高濃度含硫酸鈉廢水蒸發結晶處理裝置

　　技術領域

　　本實用新型涉及一種蒸發結晶裝置，尤其是涉及一種高濃度含硫酸鈉廢水蒸發結晶處理裝置。

　　背景技術

　　目前，冷卻結晶中間歇結晶工藝在國內各行業里占了95%以上，勞動生產率低下，主要是人工操作，產品質量得不到保證，綜合能耗高，腐蝕性大，堵管、結疤現象突出，需經常清洗，勞動強度大用戶不歡迎，更為主要的是產品粒度細(有的如面粉)，脫水困難，結塊嚴重影響了產品的質量。

　　發明內容

　　本實用新型針對上述問題，提供一種高濃度含硫酸鈉廢水蒸發結晶處理裝置，硫酸鈉廢水加熱后通過中央循環管進入結晶室的底部，大的晶體沉到錐形的底部，細微的晶體緩緩上升，并不斷長大，長大的晶體再沉到結晶室的底部，結晶室的上部是上清液，上清液經母液出口輸送到加熱室加熱后再由加熱室漿液出口進入蒸發結晶器漿液進口，在蒸發結晶器中，控制蒸發結晶器的溫度在105～110℃，實現硫酸鈉廢水連續的蒸發結晶，由于上清液含有很細微顆粒，在加熱過程中不會結垢和堵塞加熱管管道，使蒸發過程能夠連續進行;最終得到的無水硫酸鈉品質達到GB/T6009-2014《工業無水硫酸鈉》II類一等品要求，其中硫酸鈉含量≥98%，本裝置綜合能耗低;不堵管、不結垢，結晶粒度大，外觀光潔。

　　本實用新型的技術方案是：一種高濃度含硫酸鈉廢水蒸發結晶處理裝置，包括原料儲罐、進料泵、板式換熱器、循環泵、加熱室、蒸發結晶器、水力旋流器、漿液桶、雙級推料離心機、震動流化床干燥機、母液儲罐、母液泵，其 特征在于：所述原料儲罐順序連接進料泵、板式換熱器、循環泵、加熱室、蒸發結晶器、水力旋流器、漿液桶、雙級推料離心機、震動流化床干燥機、母液儲罐、母液泵，所述板式換熱器上部設有板式換熱器漿液出口，板式換熱器漿液出口通過管道與循環泵連接，加熱室底部一側設有加熱室漿液進口、另一側設有加熱室漿液出口，循環泵通過管道與加熱室漿液進口連接，蒸發結晶器頂部設有蒸發室，蒸發室的一側設有二次蒸汽出口，蒸發結晶器中部設有母液室，母液室的一側設有母液出口，蒸發室與母液室通過擋板連接，并且擋板伸入到母液室中部，蒸發結晶器下部設有結晶室，結晶室的一側設有蒸發結晶器漿液進口、另一側設有蒸發結晶器漿液出口，加熱室漿液出口通過管道與蒸發結晶器漿液進口連接，蒸發結晶器底部安裝有立式軸流泵，蒸發室的底部具有伸入母液室、結晶室內的中央循環管，中央循環管的出口位于蒸發結晶器漿液進口的上方，蒸發結晶器漿液出口通過管道與漿液泵連接，漿液泵通過管道與水力旋流器連接，水力旋流器安裝在漿液桶頂部，漿液桶通過管道與雙級推料離心機連接，雙級推料離心機一路通過管道與震動流化床干燥機連接，雙級推料離心機另一路通過管道與母液儲罐連接，母液儲罐通過管道與母液泵連接，母液泵通過管道與循環泵連接，加熱室上部設有蒸汽入口，蒸汽入口通過管道與蒸汽儲罐連接，加熱室中部設有加熱室蒸汽冷凝水出口，加熱室蒸汽冷凝水出口通過管道與冷凝水桶連接，冷凝水桶通過管道與蒸汽冷凝水泵連接，蒸汽冷凝水泵通過管道與板式換熱器冷凝水入口連接，板式換熱器冷凝水出口通過管道與冷凝水儲罐連接。

　　本實用新型的有益效果是：

　　1、綜合能耗低：

　　采用本蒸發結晶裝置，充分利用冷凝水的熱量以降低系統的能耗，以蒸發含 硫酸鈉廢水16.7t/h(溶液質量濃度12.60%)為計算，即需要4.55T/h蒸汽，1噸蒸汽蒸發含硫酸鈉廢水3.67噸，能耗低，達到節能的目的。

　　2、硫酸鈉的品質高：

　　通過本蒸發結晶裝置將含有硫酸鈉及其它雜質離子的廢水蒸發結晶，最終得到的無水硫酸鈉品質達到GB/T6009-2014《工業無水硫酸鈉》II類一等品要求，其中硫酸鈉含量≥98%。

　　3、不堵管、不結垢：

　　堵管在真空蒸發結晶裝置中是因單管過熱度升高，在加熱管上管口開始沸騰蒸發，硫酸鈉的晶核開始結晶析出，結晶生成的硫酸鈉吸附在上升管的管口，有時數百根加熱管會堵掉1/3甚至1/2，減少了換熱面積并嚴重影響了含硫酸鈉廢水的蒸發量。本裝置通過降低單管過熱度，優化加熱管的長徑比，優化管板以上廢水液位高度等參數，解決了堵管問題;

　　結垢是蒸發罐壁上因飽和溶液沸騰飛濺，結成很厚的氯化鈉垢，它結到一定厚度后會自行脫落，將蒸發器的循環泵、溫度計、壓力變送器等砸壞，嚴重時會造成停產。本裝置通過增加拋光罐壁的措施，在罐壁上方增加了盤管噴淋罐壁的措施，使得結垢這一現象得以消除。

　　4、結晶粒度大，外觀光潔：

　　本蒸發結晶器中有較大區域的母液室，母液室中可以將硫酸鈉的晶核和母液分離，有效保證了硫酸鈉的品質，以保證母液循環中不帶有晶核從而保證產品的質量，使得結晶粒度可以在0.8mm以上，并且顆粒均勻表面光潔。
