申請日2015.09.07
公開(公告)日2015.12.16
IPC分類號G21F9/12
摘要
本發明公開了一種百萬千瓦級核電站處理放射性廢水的方法及反應器。所述方法為通過攪拌使比重大于放射性廢水比重的吸附劑懸置分散在放射性廢水中，通過吸附劑吸附放射性廢水中的核素離子。所述反應器內腔的下部為吸附反應區，反應器內腔的上部為分離區;所述吸附反應區中設置有放射性廢水的入水口和攪拌裝置，所述分離區內設置有將吸附劑留滯在反應器內的攔截裝置，所述攔截裝置的上方設置有處理后廢水的出水口。本發明將現有的固定床吸附改為流動床吸附，可以選取粉末或者小顆粒的吸附劑以增加比表面積，通過攪拌在放射性廢水中來提高吸附劑與放射性廢水充分接觸，能夠快速地對大量放射性廢水進行預處理。

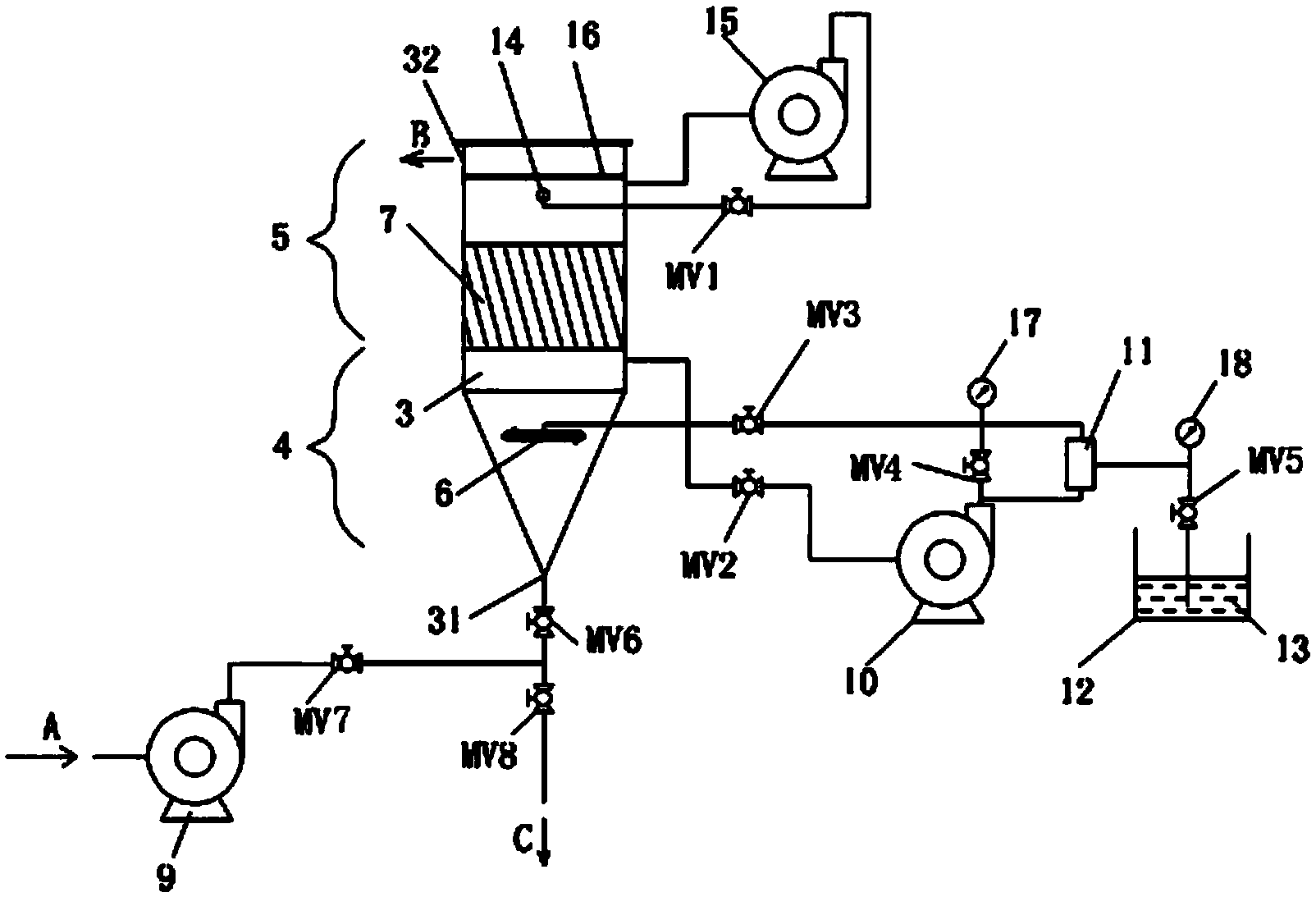

摘要附圖
權利要求書
1.一種百萬千瓦級核電站處理放射性廢水的方法，其特征在于，通過攪拌 使比重大于放射性廢水比重的吸附劑懸置分散在放射性廢水中，通過吸附劑吸 附放射性廢水中的核素離子。
2.如權利要求1所述的百萬千瓦級核電站處理放射性廢水的方法，其特征 在于，放射性廢水從入水口輸入反應器內，反應器內腔中部的吸附反應區放置 有吸附劑，攪拌使吸附劑懸置分散在吸附反應區的放射性廢水中，吸附劑吸附 放射性廢水中的核素離子，處理后的廢水從出水口排出。
3.如權利要求2所述的百萬千瓦級核電站處理放射性廢水的方法，其特征 在于，放射性廢水的輸入和處理后廢水的排出連續進行。
4.如權利要求2所述的百萬千瓦級核電站處理放射性廢水的方法，其特征 在于，所述反應器內腔中吸附反應區的上方還設置有用于將吸附劑留滯在反應 器內的攔截裝置。
5.如權利要求4所述的百萬千瓦級核電站處理放射性廢水的方法，其特征 在于，所述攔截裝置為斜板過濾器。
6.如權利要求4所述的百萬千瓦級核電站處理放射性廢水的方法，其特征 在于，所述攔截裝置為鈦膜過濾器。
7.如權利要求4所述的百萬千瓦級核電站處理放射性廢水的方法，其特征 在于，所述攔截裝置包括相對上下配置的斜板過濾器和鈦膜過濾器，鈦膜過濾 器位于斜板過濾器的上方。
8.如權利要求6或7所述的百萬千瓦級核電站處理放射性廢水的方法，其 特征在于，所述反應器還設置有所述鈦膜過濾器的清洗裝置，該清洗裝置包括 清洗泵和清洗頭，所述清洗泵吸取經吸附劑處理后的廢水并由所述清洗頭對鈦 膜過濾器下表面進行沖刷。
9.如權利要求8所述的百萬千瓦級核電站處理放射性廢水的方法，其特征 在于，所述清洗泵的吸水口位于所述鈦膜過濾器之下。
10.如權利要求8所述的百萬千瓦級核電站處理放射性廢水的方法，其特 征在于，所述清洗泵的吸水口位于所述鈦膜過濾器和所述斜板過濾器之間。
11.如權利要求2所述的百萬千瓦級核電站處理放射性廢水的方法，其特 征在于，通過在所述吸附反應區中設置機械攪拌裝置實現所述攪拌。
12.如權利要求2所述的百萬千瓦級核電站處理放射性廢水的方法，其特 征在于，利用水流擾動所述吸附反應區中的放射性廢水水體來實現所述攪拌。
13.如權利要求12所述的百萬千瓦級核電站處理放射性廢水的方法，其 特征在于，所述反應器還設置有水流攪拌裝置，該水流攪拌裝置包括攪拌泵和 射流攪拌器，其中，所述射流攪拌器設置在所述吸附反應區中;所述攪拌泵吸 取吸附反應區中的放射性廢水，并將所吸取的廢水送至射流攪拌器由射流攪拌 器上的噴水口噴出，實現所述攪拌。
14.如權利要求13所述的百萬千瓦級核電站處理放射性廢水的方法，其 特征在于，所述攪拌泵輸出端經連接管道與所述射流攪拌器相接，所述連接管 道上設置有真空射流器，真空射流器的吸入口與吸附劑盛放容器相接，真空射 流器吸取吸附劑射流投加到所述吸附反應區內。
15.一種百萬千瓦級核電站處理放射性廢水的反應器，其特征在于，反應 器內腔的下部為吸附反應區，反應器內腔的上部為分離區;所述吸附反應區中 設置有放射性廢水的入水口和攪拌裝置，所述攪拌裝置將比重大于廢水的吸附 劑懸置分散在放射性廢水中，所述分離區內設置有將吸附劑留滯在反應器內的 攔截裝置，所述攔截裝置的上方設置有處理后廢水的出水口。
16.如權利要求15所述的百萬千瓦級核電站處理放射性廢水的反應器， 其特征在于，所述攔截裝置為斜板過濾器。
17.如權利要求15所述的百萬千瓦級核電站處理放射性廢水的反應器， 其特征在于，所述攔截裝置為鈦膜過濾器。
18.如權利要求15所述的百萬千瓦級核電站處理放射性廢水的反應器， 其特征在于，所述攔截裝置包括相對上下配置的斜板過濾器和鈦膜過濾器，所 述鈦膜過濾器位于斜板過濾器的上方。
19.如權利要求16或18所述的百萬千瓦級核電站處理放射性廢水的反應 器，其特征在于，所述斜板過濾器設置一層或者多層，斜板過濾器由若干相互 平行的傾斜板間隔一定距離排布。
20.如權利要求17所述的百萬千瓦級核電站處理放射性廢水的反應器， 其特征在于，所述反應器還設置有鈦膜過濾器清洗裝置，該清洗裝置包括清洗 泵和清洗頭，所述清洗頭位于所述鈦膜過濾器下方，清洗頭通過管路連接所述 清洗泵，清洗泵的吸水口位于所述鈦膜過濾器之下。
21.如權利要求18所述的百萬千瓦級核電站處理放射性廢水的反應器， 其特征在于，所述反應器還設置有鈦膜過濾器清洗裝置，該清洗裝置包括清洗 泵和清洗頭，所述清洗頭位于所述鈦膜過濾器下方，清洗頭通過管路連接所述 清洗泵，清洗泵的吸水口位于所述鈦膜過濾器和所述斜板過濾器之間。
22.如權利要求15所述的百萬千瓦級核電站處理放射性廢水的反應器， 其特征在于，所述反應器的底部呈向下逐漸縮小的錐形，所述入水口設置在反 應器底部的錐形尖端處入水口。
23.如權利要求15所述的百萬千瓦級核電站處理放射性廢水的反應器， 其特征在于，所述攪拌裝置為機械攪拌裝置或水流攪拌裝置。
24.如權利要求23所述的百萬千瓦級核電站處理放射性廢水的反應器， 其特征在于，所述水流攪拌裝置包括攪拌泵和射流攪拌器，其中，所述射流攪 拌器設置在所述吸附反應區中;所述射流攪拌器通過管路依次連接所述攪拌泵 和反應器的吸附反應區，在攪拌泵的上游和下游管路上設置有第二、第三流量 控制閥門，攪拌泵吸取吸附反應區中的放射性廢水，并將所吸取的廢水送至射 流攪拌器由射流攪拌器噴出。
25.如權利要求24所述的百萬千瓦級核電站處理放射性廢水的反應器， 其特征在于，連接所述攪拌泵輸出端和所述射流攪拌器的管路上設置有第四流 量控制閥門，與第四流量控制閥門并聯接入真空射流器，所述真空射流器的吸 入口通過管路與吸附劑盛放容器相接，且在該段管路上設置有第五流量控制閥 門，真空射流器吸取吸附劑射流投加到所述吸附反應區內。
26.如權利要求24所述的百萬千瓦級核電站處理放射性廢水的反應器， 其特征在于，所述射流攪拌器包括水平設置的橫管，該橫管兩端設置有水平噴 射的噴嘴，所述噴嘴的噴射方向相反且在橫管的軸向之外。
27.如權利要求26所述的百萬千瓦級核電站處理放射性廢水的反應器， 其特征在于，所述噴嘴的噴射方向垂直于所述橫管的軸向。
28.如權利要求15所述的百萬千瓦級核電站處理放射性廢水的反應器， 其特征在于，所述反應器的入水口上連接有供水主管路，在所述主管路上設置 有兩個分管路，第一分管路上連接有供料泵，放射性廢水由該供料泵推動經該 分管路和主管路進入反應器內腔;第二分管路用于排放吸附劑顆粒;主管路上 設置有第六流量控制閥門，第一分管路上設有第七流量控制閥門，第二分管路 上設有第八流量控制閥門。
說明書
一種百萬千瓦級核電站處理放射性廢水的方法及反應器
技術領域
本發明涉及放射性廢水處理領域，尤其是一種百萬千瓦級核電站處理放射 性廢水的方法及反應器。
背景技術
目前，放射性廢水處理領域所使用的吸附反應器一般為固定床吸附反應器， 這種反應器的結構如圖1所示，包括腔體1’，腔體1’內填充有大顆粒的吸附 劑2’。工作時，放射性廢水沿圖中箭頭所示方向流動，即從反應器上端輸入腔 體1’，然后從吸附劑2’的間隙中向下流動，在流動過程中吸附劑2’與水中的 核素離子反應，將其吸附，處理后的水從反應器下端排出。
這種固定床吸附反應器中的吸附劑粒徑通常較大，因此，吸附劑的比表面 積小、傳質速度慢，過床流速慢，所需的反應器體積大、重量大，在輻射防護、 運輸、安裝等方面具有極大的困難。這種固定床吸附反應器在現場的運輸和安 裝也都需要特種設備才能完成。例如：2011年日本福島第一核電站由超設計基 準的海嘯引發重大核事故后，對事故后放射性廢水進行處理的無機吸附工藝所 使用的即為固定床吸附反應器。整個吸附工藝由4組裝置并聯組成，每組并聯 裝置又由6個模塊組成，即使采用了多組并聯、每組設置多個模塊的方式來降 低單個反應器的體積，構成主體模塊的單個反應器的重量仍然重達90噸，防護 材料還額外增加15噸的重量。由于重量太大，為了運輸該反應器，只能利用世 界上掛載重量最大的運輸機安124進行運輸。
若減小吸附劑粒徑，雖然會提高吸附效果，但吸附劑的間隙也將隨之減小， 放射性廢水流經固定床的水頭損失增加，水頭損失增加到一定程度會使固定床 吸附反應器無法正常工作。
發明內容
針對現有技術中存在的問題，本發明的目的之一是提供一種適用于百萬千 瓦級核電站放射性廢水預處理階段，能夠快速處理大批量放射性廢水的方法， 本發明的目的之二是提供一種百萬千瓦級核電站處理放射性廢水的反應器。
為實現上述目的，本發明的技術方案如下：
一種百萬千瓦級核電站處理放射性廢水的方法，通過攪拌使比重大于放射 性廢水比重的吸附劑懸置分散在放射性廢水中，通過吸附劑吸附放射性廢水中 的核素離子。
進一步，放射性廢水從入水口輸入反應器內，反應器內腔中部的吸附反應 區放置有吸附劑，攪拌使吸附劑懸置分散在吸附反應區的放射性廢水中，吸附 劑吸附放射性廢水中的核素離子，處理后的廢水從出水口排出。
進一步，放射性廢水的輸入和處理后廢水的排出連續進行。
進一步，所述反應器內腔中所述吸附反應區的上方還設置有用于將吸附劑 留滯在反應器內的攔截裝置。
進一步，所述攔截裝置為斜板過濾器。
進一步，所述攔截裝置為鈦膜過濾器。
進一步，所述攔截裝置包括相對上下配置的斜板過濾器和鈦膜過濾器，鈦 膜過濾器位于上方。
更進一步，所述反應器還設置有所述鈦膜過濾器的清洗裝置，該清洗裝置 包括清洗泵和清洗頭，所述清洗泵吸取放射性廢水并由所述清洗頭對鈦膜過濾 器下表面進行沖刷，以使斜板過濾器濾出的吸附劑顆粒落回所述吸附反應區。
再進一步，所述清洗泵的吸水口位于所述鈦膜過濾器之下。
再進一步，所述清洗泵的吸水口位于所述鈦膜過濾器和所述斜板過濾器之 間。
進一步，通過在所述吸附反應區中設置機械攪拌裝置實現所述攪拌。
進一步，利用水流擾動所述吸附反應區中的放射性廢水水體來實現所述攪 拌。
更進一步，所述反應器還設置有水流攪拌裝置，該水流攪拌裝置包括攪拌 泵和射流攪拌器，其中，所述射流攪拌器設置在所述吸附反應區中;所述攪拌 泵吸取吸附反應區中的放射性廢水，并將所吸取的廢水送至射流攪拌器由射流 攪拌器上的噴水口噴出，實現所述攪拌。
進一步，所述攪拌泵輸出端經連接管道與所述射流攪拌器相接，所述連接 管道上設置有真空射流器，真空射流器的吸入口與吸附劑盛放容器相接，真空 射流器吸取吸附劑射流投加到所述吸附反應區內。
一種百萬千瓦級核電站處理放射性廢水的反應器，該反應器內腔的下部為 吸附反應區，反應器內腔的上部為分離區;所述吸附反應區中設置有放射性廢 水的入水口和攪拌裝置，所述攪拌裝置將比重大于廢水的吸附劑懸置分散在放 射性廢水中，所述分離區內設置有將吸附劑留滯在反應器內的攔截裝置，所述 攔截裝置的上方設置有處理后廢水的出水口。
進一步，所述攔截裝置為斜板過濾器。
進一步，所述攔截裝置為鈦膜過濾器。
進一步，所述攔截裝置包括相對上下配置的斜板過濾器和鈦膜過濾器，所 述鈦膜過濾器位于斜板過濾器的上方。
進一步，所述斜板過濾器設置一層或者多層，斜板過濾器由若干相互平行 的傾斜板間隔一定距離排布。
進一步，所述反應器還設置有鈦膜過濾器清洗裝置，該清洗裝置包括清洗 泵和清洗頭，所述清洗頭位于所述鈦膜過濾器下方，清洗頭通過管路連接所述 清洗泵，并在該管路上設置有第一流量控制閥門，清洗泵的吸入口連接在所述 反應器上，從反應器中吸取放射性廢水并由清洗頭噴出，以對鈦膜過濾器下表 面進行沖刷。
進一步，所述清洗泵的吸水口位于所述鈦膜過濾器之下。
進一步，所述清洗泵的吸水口位于所述鈦膜過濾器和所述斜板過濾器之間。
進一步，所述反應器的底部呈向下逐漸縮小的錐形，所述入水口設置在反 應器底部的錐形尖端處，在停止進水時，該入水口還能夠排出沉淀在反應器內 腔底部的吸附劑顆粒。
進一步，所述攪拌裝置為機械攪拌裝置。
進一步，所述攪拌裝置為水流攪拌裝置，所述水流攪拌裝置包括攪拌泵和 射流攪拌器，其中，所述射流攪拌器設置在所述吸附反應區中;所述射流攪拌 器通過管路依次連接所述攪拌泵和反應器的吸附反應區，在攪拌泵的上游和下 游管路上設置有第二、第三流量控制閥門，攪拌泵吸取吸附反應區中的放射性 廢水，并將所吸取的廢水送至射流攪拌器由射流攪拌器噴出，實現攪拌。
進一步，連接所述攪拌泵輸出端和所述射流攪拌器的管路上設置有第四流 量控制閥門，與該閥門并聯接入真空射流器，所述真空射流器的吸入口通過管 路與吸附劑盛放容器相接，且在該段管路上設置有第五流量控制閥門，真空射 流器吸取吸附劑射流投加到所述吸附反應區內。
進一步，所述射流攪拌器包括水平設置的橫管，該橫管兩端設置有水平噴 射的噴嘴，所述噴嘴的噴射方向相反且在橫管的軸向之外，由噴嘴射出的水流 推動反應區內的放射性廢水和吸附劑顆粒旋轉攪拌。
進一步，所述噴嘴的噴射方向垂直于所述橫管的軸向。
進一步，所述反應器的入水口上連接有供水主管路，在所述主管路上設置 有兩個分管路，第一分管路上連接有供料泵，放射性廢水由該供料泵推動經該 分管路和主管路進入反應器內腔;第二分管路用于排放吸附劑顆粒;主管路上 設置有第六流量控制閥門，第一分管路上設有第七流量控制閥門，第二分管路 上設有第八流量控制閥門。
與現有技術相比，本發明具有如下有益效果：
(1)本發明將現有的固定床吸附改為流動床吸附，可以選取粉末或者小顆 粒的吸附劑以增加比表面積，通過攪拌在放射性廢水中來提高吸附劑與放射性 廢水充分接觸，減少反應時間，能夠快速地對大量放射性廢水進行預處理;
(2)本發明中斜板過濾器利用層流原理縮短吸附劑的沉降距離，減少所需 要的沉降時間，提高吸附劑和水體的分離效果，減小反應器的體積;利用鈦膜 過濾器攔截吸附劑，清洗裝置能夠在線清理鈦膜過濾器下表面的吸附劑，并使 其重新返回反應區，無需停機;
(3)本發明采用攪拌方式使比重大于放射性廢水的吸附劑懸置分散在放 射性廢水中。攪拌還可以有多種形式，如射流攪拌器、搖晃攪拌、插入攪棍攪 拌、向水體底部通入氣泡等等，只要達到吸附劑懸置分散的效果即可。射流攪 拌器上方向相反的噴嘴使吸附反應區內的放射性廢水與吸附劑旋轉攪拌，使吸 附劑可以分散在水中，當噴嘴的噴射方向垂直于橫管的軸向時攪拌效果最佳; 射流攪拌器的管路上的真空射流器可產生的負壓，將吸附劑自動加入反應器中;
(4)本發明反應器底部設置成錐形可以使沉底的吸附劑集中在錐形底部 的尖端，配合設置在尖端的入水口，在注入新的放射性廢水時可以提供上向流 速，使吸附劑再次懸浮、提高攪拌效果，在吸附劑失效時，還可以通過入水口 排出沉積的吸附劑。
