申請日2015.09.07
公開(公告)日2015.12.23
IPC分類號C02F3/28
摘要
本實用新型公開了一種雙回流上流式厭氧污泥床反應器，屬于厭氧生物污水處理技術領域。其技術方案為：一種雙回流上流式厭氧污泥床反應器，包括池體，其特征在于：在所述池體內部，自上而下依次設置有配水槽，與所述配水槽底部相連通的布水管，出水堰，三相分離器，內回流吸水環狀穿孔管和內回流布水直形穿孔管。本實用新型的有益效果為：本實用新型在原上流式厭氧污泥床反應器的設備簡單、運行穩定、制作安裝成本較低等優點的基礎上，汲取了EGSB、IC等處理能力強的優點，并且擴大了處理范圍，不但便于已建的上流式厭氧污泥床反應器的升級改造;并且能適應處理不同濃度的有機廢水，尤其是處理有毒有機物濃度較高的高有機污水。
摘要附圖
權利要求書
1.一種雙回流上流式厭氧污泥床反應器，包括池體(1)，其特征在于：在所述池體(1)內部，自上而下依次設置有配水槽(3)，與所述配水槽(3)底部相連通的布水管(4)，出水堰(5)，三相分離器(8)，內回流吸水環狀穿孔管(10)和內回流布水直形穿孔管(11);
所述池體(1)上部一側設有集水槽(6)，所述集水槽(6)底部設有出水管(7)，其頂部設有與其連通的外回流吸水管(12)，所述外回流吸水管(12)的出水口處設有外回流泵(13)，所述外回流泵(13)的出水口連接外回流進水管(15)，所述外回流進水管(15)上設置外回流調節閥(14);
所述配水槽(3)內設有進水管(2)，所述外回流進水管(15)的出水口置于所述配水槽(3)內;
所述三相分離器(8)上設有連通池體(1)內外空氣的輸氣管(9);
所述內回流吸水環狀穿孔管(10)一端連接內回流吸水管(16)，所述內回流吸水管(16)分出兩管路，一管路上設置上部排泥閥(20)，另一管路上設置內回流泵(17)和內回流調節閥(18),所述另一管路與設置在池體(1)底部一側的內回流進水干管(19)相連通，所述內回流進水干管(19)的一端設置三通管，所述的三通管與內回流布水直形穿孔管(11)連接，另一端設置有下部排泥閥(21)。
2.根據權利要求1所述的雙回流上流式厭氧污泥床反應器，其特征在于：所述外回流吸水管(12)、外回流泵(13)、外回流調節閥(14)、外回流進水管(15)依次連接構成外回流系統;所述池體(1)頂部一側的內回流吸水管(16)、內回流泵(17)、內回流調節閥(18)和內回流進水干管(19)依次連接構成內回流系統。
3.根據權利要求1所述的雙回流上流式厭氧污泥床反應器，其特征在于：所述內回流環狀穿孔吸水管(10)位于所述三相分離器(8)下方1～1.5m處;所述內回流環狀穿孔吸水管(10)的孔口向下。
4.根據權利要求1所述的雙回流上流式厭氧污泥床反應器，其特征在于：所述內回流直形穿孔布水管(11)由若干個平行布置的支管連接構成，相鄰支管間距為1～2m，所述支管一端與內回流進水干管(19)相接，另一端呈自由狀態。
5.根據權利要求1所述的雙回流上流式厭氧污泥床反應器，其特征在于：所述內回流布水直形穿孔支管(11)的孔口與所述布水管(4)管口等距離相隔布置，相隔距離為1～2m。
說明書
雙回流上流式厭氧污泥床反應器
技術領域
本實用新型涉及厭氧生物污水處理技術領域，特別涉及一種雙回流上流式厭氧污泥床反應器。
背景技術
目前,應用較多的是升流式厭氧污泥床反應器(UASB)、厭氧顆粒污泥膨脹床反應器(EGSB)和內循環厭氧反應器(IC)或其改良型的厭氧反應器。UASB雖有設備簡單、運行方便、工程投資較少、處理成本較低的優點;但卻有占地面積較大、污泥流失較多、容積負荷較低的缺點;EGSB和IC雖有占地面積較小、污泥流失較少、容積負荷較高優點，卻有反應器高徑比過大、對地基要求較高、制作安裝成本較高、內循環中泥水混合液的提升管和回流管易產生堵塞、使內循環癱瘓等缺點;此外，對于含有生物難降解或?qū)ξ⑸镉幸种茪缱饔糜袡C(jī)污染物的高濃度有機廢水，現有的各種厭氧污泥反應器的適應性及其處理效果也需要進一步得到改善和提高。
實用新型內容
為了解決上述已有技術的不足，本實用新型的目的是：提供一種能夠單獨進行內循環、外循環，以及同時進行內外循環的雙回流上流式厭氧污泥床反應器。
本實用新型的發明思想是：針對以上問題，本實用新型雙回流UASB反應器開發的重點是解決以下關鍵問題：保留UASB的基本優點;吸取EGSB和IC通過強化床內污泥循環回流提高處理負荷的基本方法;對UASB反應器的新建和改擴建工程都能適用。在調查分析和實驗研究的基礎上，將上流式厭氧污泥床反應器的進水、布水和回流系統的細部進一步優化;設置內外回流系統，稀釋污水中的有害有機物的濃度，相應抬升反應區的上升流速，促使顆粒污泥膨脹，提出了雙回流上流式厭氧污泥床反應器。
一種雙回流上流式厭氧污泥床反應器，包括池體，其中，在所述池體內部，自上而下依次設置有配水槽，與所述配水槽底部相連通的布水管，出水堰，三相分離器，內回流吸水環狀穿孔管和內回流布水直形穿孔管;
所述池體上部一側設有集水槽，所述集水槽底部設有出水管，其頂部設有與其連通的外回流吸水管，所述外回流吸水管的出水口處設有外回流泵，所述外回流泵的出水口連接外回流進水管，所述外回流進水管上設置外回流調節閥;
所述配水槽內設有進水管，所述外回流進水管的出水口置于所述配水槽內;
所述三相分離器上設有連通池體內外空氣的輸氣管;
所述內回流吸水環狀穿孔管一端連接內回流吸水管，所述內回流吸水管分出兩管路，一管路上設置上部排泥閥，另一管路上設置內回流泵和內回流調節閥,所述另一管路與設置在池體底部一側的內回流進水干管相連通，所述內回流進水干管的一端設置三通管，所述的三通管與內回流布水直形穿孔管連接，另一端設置有下部排泥閥。
所述外回流吸水管、外回流泵、外回流調節閥、外回流進水管依次連接構成外回流系統;所述池體頂部一側的內回流吸水管、內回流泵、內回流調節閥和內回流進水干管依次連接構成內回流系統。
所述內回流環狀穿孔吸水管位于所述三相分離器下方1.25±0.25m處;所述內回流環狀穿孔吸水管的孔口向下;所述內回流環狀穿孔吸水管的周圍按有避免氣泡進入的罩板;所述內回內回流環狀穿孔吸水管與池體外部的內回流吸水管相接。
所述內回流直形穿孔布水管由若干個平行布置的支管連接構成，相鄰支管間距為1～2m，所述支管一端與內回流進水干管相接，另一端呈自由狀態。
所述內回流布水直形穿孔支管的孔口與所述布水管管口等距離相隔布置，相隔距離為1～2m。
所述外回流泵及外回流調節閥控制外回流流量，是根據三相分離器上部沉淀區的升流速度(單位截面積通過的處理水量與外回流水量之和)不大于0.8m/h而確定;內回流泵及內回流調節閥控制內回流流量，是根據三相分離器下部反應區的升流速度(單位截面積通過的處理水量與內、外回流水量之和)在2～4m/h范圍內而確定。
所述內回流吸水管和內回流進水干管也可以用于排泥管，由上部排泥閥和下部排泥閥控制。

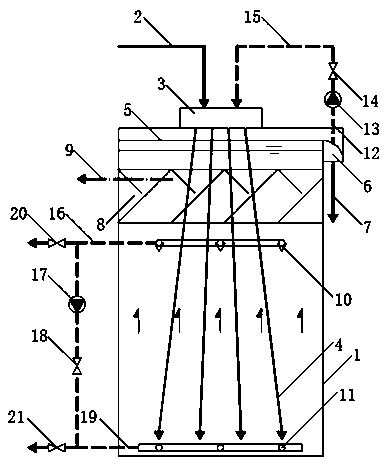

本實用新型工作時，待處理廢水從進水管進入配水槽，在配水槽中，與來自外回流進水管中的外回流水充分混合，通過布水管的管口向池體均勻布水，并與池底原因顆粒污泥、來自內回流直形穿孔布水管排出的內回流液相混合;混合液自下而上進行厭氧生物反應并產生沼氣，上升至內回流環狀穿孔吸水管,部分混合液被吸出，繼續參與由內回流環狀穿孔吸水管、內回流吸水管、內回流泵、內回流調節閥、內回流進水干管和內回流直形穿孔布水管組成的內回流系統循環回流;其余部分混合液繼續向上升流至三相分離器，沼氣通過三相分離器中的氣室從輸氣管排出;顆粒污泥在三相分離器中被分離后自動回落至反應區，剩下的是厭氧處理后的污水和未被三相分離器分離掉的細顆�；蛐鯛钗勰�，這股污水經三相分離器上的沉淀區，細顆�；蛐鯛钗勰嘟�(jīng)進一步沉淀分離，經三相分離器回落至反應區;清液經出水堰匯集至集水槽;在集水槽中，部分清液經由外回流吸水管、外回流泵、外回流調節閥和外回流進水管組成的外回流系統循環回流;其余清液經出水管排出。開啟上部排泥閥可以排放反應區上部剩余的細顆�；蛐鯛钗勰�;開啟下部排泥閥可以排放反應區下部剩余的粗顆粒。
通過試驗，本實用新型的有益效果是：本實用新型在原上流式厭氧污泥床反應器的設備簡單、運行穩定、制作安裝成本較低等優點的基礎上，汲取了EGSB、IC等處理能力強的優點，并且擴大了處理范圍，不但便于已建的上流式厭氧污泥床反應器的升級改造;并且能適應處理不同濃度的有機廢水，尤其是處理有毒有機物濃度較高的高有機污水。
