申請日2017.01.09

　　公開(公告)日2017.09.12

　　IPC分類號C02F9/14

　　摘要

　　一種一體化污泥濾出液處理系統，將污泥干化設備排出的濾出液進行處理的系統，包括調節池、水解酸化池、A/O‑MBR池;上述調節池中設置一個中和池，以便加入濃硫酸調節PH值至中性;針對污泥干化設備濾出液進行處理，將該濾出液采用一體化污泥濾出液處理系統進行處理后排放，避免引起水體或土地的二次嚴重污染，體積小，運輸方便，便于標準化設計。

　　權利要求書

　　1.一種一體化污泥濾出液處理系統，將污泥干化設備排出的濾出液進行處理的系統，其特征在于：所述一體化污泥濾出液處理系統包括調節池、水解酸化池、A/O-MBR池;

　　所述調節池與污泥干化設備相連，以便使得污泥干化設備排出的濾出液進入調節池進行水量調節，所述調節池中設置一個中和池，以便加入濃硫酸調節PH值至中性;

　　所述水解酸化池與所述調節池相連，以便從調節池排出的出水進入水解酸化池進行水解酸化;

　　所述A/O-MBR池與所述水解酸化池相連，以便從水解酸化池排出的出水進入A/O-MBR池進行生物化學處理。

　　2.根據權利要求1所述的一體化污泥濾出液處理系統，其特征在于：所述A/O-MBR池包括反硝化池和O-MBR池，所述O-MBR池包括硝化池和MBR池;

　　所述反硝化池與所述水解酸化池相連，以便從水解酸化池排出的出水進入缺氧環境的反硝化池在內微生物的作用下發生生化反應后將混合液中的硝態氮轉化為氮?dú)馀欧诺娇諝庵腥コ龔U水中總氮;

　　所述硝化池與所述反硝化池相連，以便從反硝化池所出的出水進入硝化池在好氧條件下將廢水中的有機物被氧化為CO2和H2O;

　　所述MBR池與所述硝化池相連，以便從硝化池所出的混合液進入MBR池通過中空纖維膜組件的過濾分離獲得達標外排水。

　　3.根據權利要求2所述的一體化污泥濾出液處理系統，其特征在于：所述MBR池中設置MBR膜組件，使得通過MBR膜組件的過濾分離后獲得最終的達標外排水。

　　4.根據權利要求2所述的一體化污泥濾出液處理系統，其特征在于：還包括風機，所述風機分別連接到水解酸化池和MBR池中，方便攪拌使得池底增加氧氣。

　　5.根據權利要求4所述的一體化污泥濾出液處理系統，其特征在于：所述調節池上設置投藥箱，以便給調節池中的中和池加入濃硫酸調節PH至中性。

　　6.根據權利要求4所述的一體化污泥濾出液處理系統，其特征在于：所述反硝化池中設置攪拌裝置，對水體進行攪拌防止污泥沉淀。

　　7.根據權利要求6所述的一體化污泥濾出液處理系統，其特征在于：所述O-MBR池中設置污泥回流泵，使得部分污泥回流到反硝化池，以便確保污泥濃度的穩定。

　　說明書

　　一種污泥濾出液處理系統

　　技術領域

　　本實用新型屬于水處理技術領域，涉及污泥濾出液的處理的技術，尤其涉及一種污泥濾出液處理系統。

　　背景技術

　　隨著污水處理市場的發展，污泥處理處置問題愈顯突出。據環保部統計，到2014年全國投運的城鎮污水處理廠污泥產量超過4000萬噸/年(含水率80%)，預計到2020年污泥產量將突破6000萬噸/年，據測算，“十三五”期間，我國的污泥處理處置市場將達千億，污泥處理處置技術有：厭氧+脫水+土地利用、好氧發酵+脫水+土地利用、脫水或熱干化+焚燒、電滲透污泥干化技術等;在利用這些技術進行污泥脫水干化的同時必定會產生附產物-濾出液，經對濾出液進行水質分析，其中COD值達到1400～2000mg/l，總氮TN為200～400mg/l，NH3-N為530～560mg/l，PH值為12～14，屬于高有機物、高氨氮、高PH值，生化性一般，如果將該濾出液進行排放，必會引起水體或土地的二次嚴重污染，使水體富營養化或土地嚴重鹽堿化，達不到《污水排入城鎮下水道水質標準》(CJ_343-2010)中相關排放標準。

　　實用新型內容

　　為了解決上述問題，本實用新型提供一種污泥濾出液處理系統，特別針對電滲透污泥高干脫水設備所產生的濾出液進行處理，使其達到《污水排入城鎮下水道水質標準》(CJ_343-2010)中相關排放標準點。

　　本發明的技術方案如下：

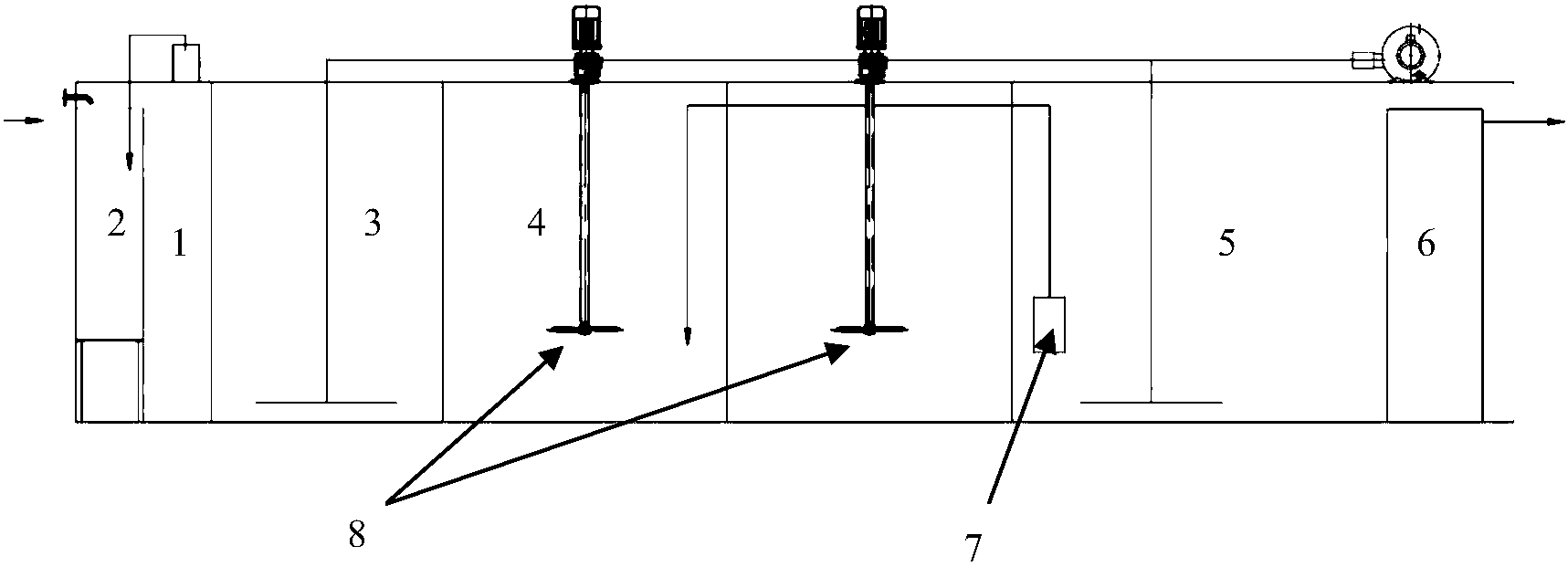

　　一種一體化污泥濾出液處理系統，將污泥干化設備排出的濾出液進行處理的系統，其特征在于：上述一體化污泥濾出液處理系統包括調節池、水解酸化池、A/O-MBR池;

　　上述調節池與污泥干化設備相連，以便使得污泥干化設備排出的濾出液進入調節池進行水量調節，上述調節池中設置一個中和池，以便加入濃硫酸調節PH值至中性;

　　上述水解酸化池與上述調節池相連，以便從調節池排出的出水進入水解酸化池進行水解酸化;

　　上述A/O-MBR池與上述水解酸化池相連，以便從水解酸化池排出的出水進入A/O-MBR池進行生物化學處理。

　　上述A/O-MBR池包括反硝化池和O-MBR池，上述O-MBR池包括硝化池和MBR池;

　　上述反硝化池與上述水解酸化池相連，以便從水解酸化池排出的出水進入缺氧環境的反硝化池在內微生物的作用下發生生化反應后將混合液中的硝態氮轉化為氮?dú)馀欧诺娇諝庵腥コ龔U水中總氮;

　　上述硝化池與上述反硝化池相連，以便從反硝化池所出的出水進入硝化池在好氧條件下將廢水中的有機物被氧化為CO2和H2O;

　　上述MBR池與上述硝化池相連，以便從硝化池所出的混合液進入MBR池通過中空纖維膜組件的過濾分離獲得達標外排水。

　　上述MBR池中設置MBR膜組件，使得通過MBR膜組件的過濾分離后獲得最終的達標外排水。

　　還包括風機，上述風機分別連接到水解酸化池和MBR池中，方便攪拌使得池底增加氧氣。

　　上述調節池上設置投藥箱，以便給調節池中的中和池加入濃硫酸調節PH至中性。

　　上述反硝化池中設置攪拌裝置，對水體進行攪拌防止污泥沉淀。

　　上述O-MBR池中設置污泥回流泵，使得部分污泥回流到反硝化池，以便確保污泥濃度的穩定。

　　本發明的技術效果如下：

　　本實用新型提供的一體化污泥濾出液處理系統，針對污泥干化設備濾出液進行處理，將該濾出液采用一體化污泥濾出液處理系統進行處理后排放，避免引起水體或土地的二次嚴重污染，采用一體化裝置進行處理，體積小，運輸方便，便于標準化設計。經處理排放后水可達到《污水排入城鎮下水道水質標準》(CJ_343-2010)中相關排放標準點。
