申請日2015.09.07

　　公開(公告)日2015.12.16

　　IPC分類號C02F11/14; C02F11/12

　　摘要

　　本發明涉及一種污水處理配套的污泥脫水系統，其特征是：包括濃縮池、污泥螺桿泵、儲泥罐、潛污泵和污泥破碎機，所述濃縮池上連接有潛污泵，所述潛污泵與污泥破碎機連接，所述儲泥罐與污泥螺桿泵連接。有益效果:本發明在進泥口增加了破碎機，把污泥中的大物塊，塑料等切碎，防止螺桿泵的磨損;提高了螺桿泵的使用壽命，污泥由儲泥池利用潛水泵提升至小儲泥罐，減小螺桿泵的安裝高程，工作負荷;由于污泥在儲泥罐中有停留時間，可以使污泥進一步濃縮，將螺桿泵的流量改為20m3/h，使板框進泥時間縮短，減少產泥周期，降低能耗、泥餅含水率。

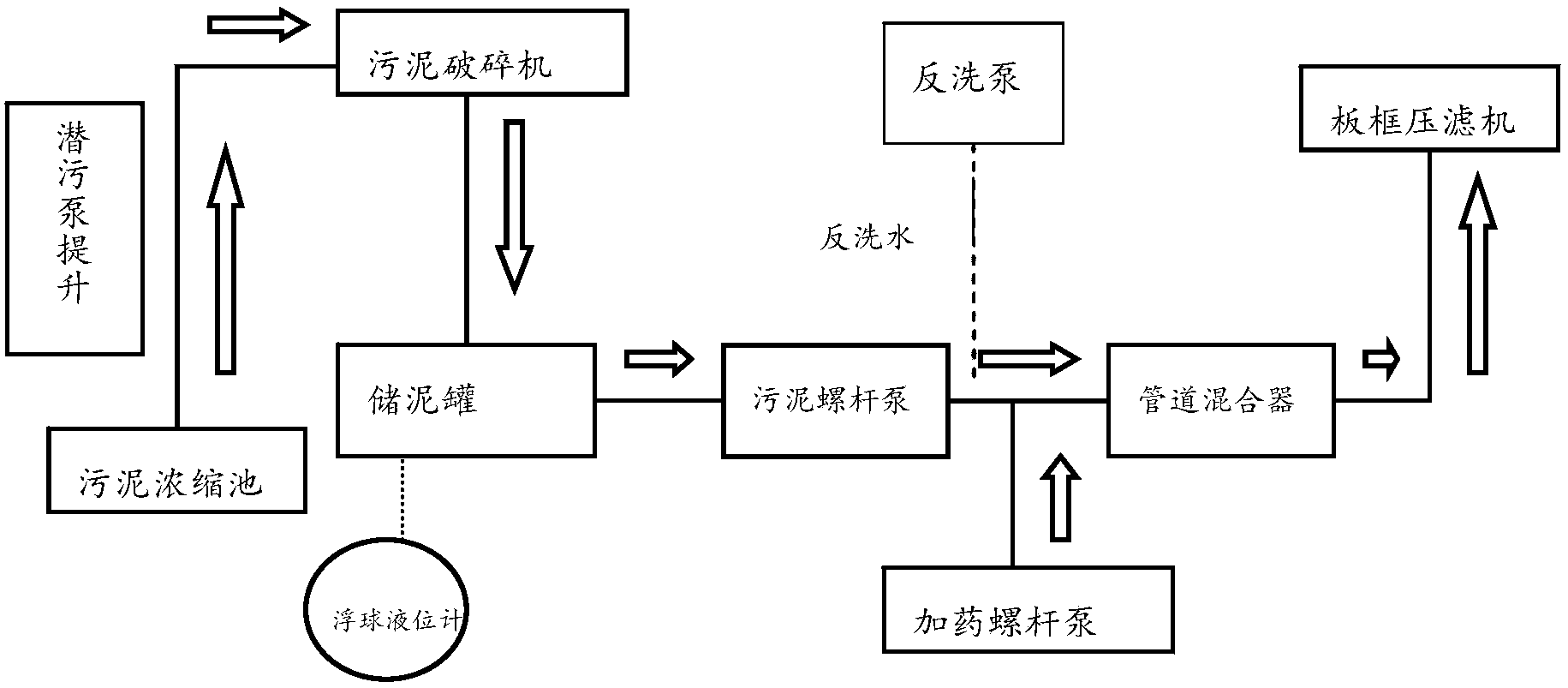

　　摘要附圖



　　權利要求書

　　1.一種污水處理配套的污泥脫水系統，其特征是：包括濃縮池、污 泥螺桿泵、儲泥罐、潛污泵和污泥破碎機，所述濃縮池上連接有潛污 泵，所述潛污泵與污泥破碎機連接，所述儲泥罐與污泥螺桿泵連接。

　　2.根據權利要求1所述的污水處理配套的污泥脫水系統，其特征是： 所述污泥螺桿泵后端通過管路連接有加藥螺桿泵，所述加藥螺桿泵后端通 過管路連接管路混合器進入板框壓濾機。

　　3.根據權利要求1所述的污水處理配套的污泥脫水系統，其特征是： 所述儲泥罐中置有浮球液位計。

　　4.根據權利要求1或2所述的污水處理配套的污泥脫水系統，其特 征是：所述污泥螺桿泵的進泥口直徑為D80-D100，濃縮池的出泥管道直 徑為D100-D125。

　　說明書

　　污水處理配套的污泥脫水系統

　　技術領域

　　本發明屬于污水處理設備，尤其涉及一種污水處理配套的污泥脫水 系統。

　　背景技術

　　污水處理配套的污泥脫水系統，由于儲泥池池容小，氣浮池排出的浮 渣在儲泥池內停留時間很短，每臺進泥泵的流量是12m3/h,不能滿足板框 壓濾機的供泥需求，且儲泥池污水容易外溢。濃縮池到螺桿泵的地面安裝 高度差較大(約為4m)，螺桿泵的處理能力為12m3/h無法滿足污泥脫水機， 導致儲泥池污水外溢，造成河道二次污染，直接影響進水水質;濃縮池的 液面高度小于螺桿泵的安裝高度。這樣導致螺桿泵不易吸泥，即使能吸泥， 對螺桿泵的定子磨損厲害，減少螺桿泵的使用壽命。螺桿泵前面缺少污泥 破碎機，如果污泥中含有大物塊，或者塑料袋等，容易造成螺桿泵的磨損， 儲泥池能雜物較多導致污泥螺桿泵經常堵塞，造成定子、轉子經常損壞影 響污泥泵的正常運行。減少其使用壽命。

　　發明內容

　　本發明是為了克服現有技術中的不足，提供一種污水處理配套的污泥 脫水系統，能將污泥輸送至板框壓濾機，減少了板框壓濾機進泥的時間， 減少對設備的損害，從而保證了后序設備的正常運行。

　　本發明為實現上述目的，通過以下技術方案實現，一種污水處理配套 的污泥脫水系統，其特征是：包括濃縮池、污泥螺桿泵、儲泥罐、潛污 泵和污泥破碎機，所述濃縮池上連接有潛污泵，所述潛污泵與污泥破 碎機連接，所述儲泥罐與污泥螺桿泵連接。

　　所述污泥螺桿泵后端通過管路連接有加藥螺桿泵，所述加藥螺桿泵后 端通過管路連接管路混合器進入板框壓濾機。

　　所述儲泥罐中置有浮球液位計。

　　所述污泥螺桿泵的進泥口直徑為D80-D100，濃縮池的出泥管道直徑 為D100-D125。

　　有益效果:與現有技術相比，本發明在進泥口增加了破碎機，把污 泥中的大物塊，塑料等切碎，防止螺桿泵的磨損;提高了螺桿泵的使用壽 命，由于增加了螺桿泵的進泥流量(12m3/h增加到20m3/h)，減少了板 框壓濾機進泥的時間，提高工作效率，污泥由儲泥池利用潛水泵提升至小 儲泥罐，減小螺桿泵的安裝高程，工作負荷;由于污泥在儲泥罐中有停留 時間，可以使污泥進一步濃縮，在停用螺桿泵時，可以用反洗泵清理螺桿 泵管路內污泥;將螺桿泵的流量改為20m3/h，使板框進泥時間縮短，減少 產泥周期，降低能耗、泥餅含水率;增設加藥泵投加絮凝劑，污泥與絮凝 劑經管路混合器混合可以使污泥進入板框之前進一步絮凝濃縮。
