申請日2015.09.07

　　公開(公告)日2016.01.13

　　IPC分類號A01G9/14; B01D36/04; C02F9/14; C02F9/04

　　摘要

　　本實用新型涉及一種便攜式野外污水處理及溫室栽培系統，包括溫室大棚和污水處理水箱;水經污水處理水箱處理后進入溫室大棚進行噴灑。整個系統便于攜帶，應急性能力高;提高了凈水靈活性和凈水效率，還降低了運營成本，縮小了凈水器的占地面積;不同于以往的生態污水處理的單一流水線形式，該平臺將中水回用的幾個模塊集中在一臺設備，結構緊湊，不同模塊對應不同功效，不同模塊之間可進行聯接，組成不同的完整的工藝，體現了凈水的靈活性。

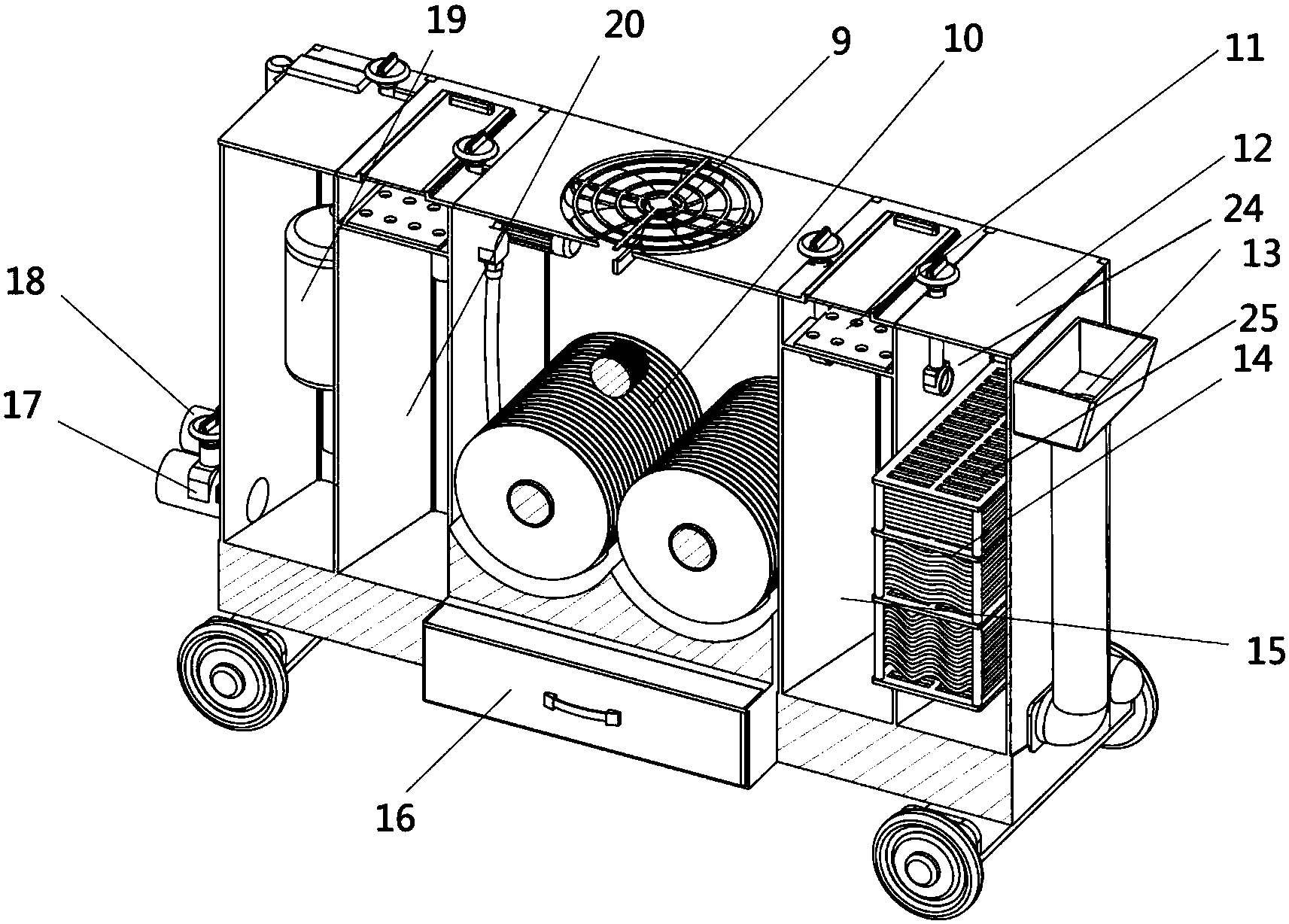

　　摘要附圖



　　權利要求書

　　1.一種便攜式野外污水處理及溫室栽培系統，其特征在于，包括溫室大棚和污水處理水箱;污水經污水處理水箱處理后進入溫室大棚對農作物進行噴灑;所述溫室大棚包括若干支架、中央支柱(8)、軟管(7)和通風口(6);若干支架和中央支柱(8)組成溫室大棚骨架，中央支柱(8)位于溫室大棚中心處，若干支架圍繞中央支柱(8)能夠折疊張開成傘狀，中央支柱(8)為一端開口一端封閉的空心體，中央支柱(8)內設有水泵，水泵和支架上的軟管(7)相連接;軟管(7)固連在大棚支架上;所述污水處理水箱上設有進水口(13)、出水口(17)和排水管(18),箱體內部設有若干隔層，每一隔層內設有一個模塊;自污水處理水箱進水口(13)起，依次設有粗過濾模塊，一級沉淀模塊，生物轉盤模塊，二級沉淀模塊和藥盒凈水模塊;模塊之間設有模塊間閥門(24);每個模塊上均設有排水口閥門，排水口閥門和排水管(18)相連接，排水管(18)和出水口(17)之間通過閥門連接。

　　2.如權利要求1所述的一種便攜式野外污水處理及溫室栽培系統，其特征在于，所述粗過濾模塊包括粗過濾棉片層(14)和隔柵(25)，隔柵(25)和粗過濾棉片層(14)依次同軸間隔分布。

　　3.如權利要求1所述的一種便攜式野外污水處理及溫室栽培系統，其特征在于，所述一級沉淀模塊和二級沉淀模塊均包括篩板(11)和沉淀容腔，篩板(11)位于沉淀容腔上方。

　　4.如權利要求1所述的一種便攜式野外污水處理及溫室栽培系統，其特征在于，所述生物轉盤模塊包括風扇(9)、生物轉盤(10)和活性污泥收集箱(16)，風扇(9)位于箱體上方，活性污泥收集箱(16)位于箱體底部，風扇(9)和活性污泥收集箱(16) 之間設有生物轉盤(10)。

　　5.如權利要求1所述的一種便攜式野外污水處理及溫室栽培系統，其特征在于，藥盒凈水模塊為一藥盒(19)，所述藥盒(19)包括藥盒出水口(23)、藥盒進水口(21)和若干隔層(22);藥盒出水口(23)連接出水口(17);藥盒進水口(21)和二級沉淀模塊的模塊間閥門(24)連接;若干隔層(22)上設有活性炭。

　　6.如權利要求1所述的一種便攜式野外污水處理及溫室栽培系統，其特征在于，所述污水處理水箱底部設有滑輪。

　　說明書

　　一種便攜式野外污水處理及溫室栽培系統

　　技術領域

　　本實用新型涉及污水處理凈化技術領域以及溫室大棚構造原理技術領域，具體涉及便攜式野外污水處理及溫室栽培系統

　　背景技術

　　在凈水方面，現有凈水設備分為兩種:1.凈水效果好，可針對污染嚴重水體進行凈化，但是體積過大不易攜帶且凈水種類單一，能耗大。2.體積小巧，便于攜帶，但只針對污染不嚴重的水體，凈化強度不大且凈水種類單一。

　　對于生物轉盤技術，劉富軍等在2007年進行了生物轉盤研究，并證明了其在生活污水處理方面的獨到優勢，詳見論文“生物轉盤在污水生物處理中的研究進展”。高雪等在2010年進行了生物轉盤小型化研究，得出其處理水量在1m3 時的處理功效，詳見其碩士畢業論文“設計處理量為1m_3生物轉盤裝置及系統模擬”。

　　針對以上問題，我們?cè)O(shè)計了旅行箱式凈水箱體，小巧便于攜帶;設計了模塊化理論，通過不同模塊的組合，實現了以最小的能耗最快的時間凈化多張類型的污水。

　　對于溫室大棚方面，現有傳統溫室是隧道形，不便于運輸安裝，且無法實現自然對流通風，耗費大量能源。針對以上問題，我們?cè)O(shè)計傘式結構，可迅速撐開使用，方便快捷，同時可收集雨水，儲存用于澆灌;設計了乙醚活塞式通風口，實現自動通風;設計了中央儲水支柱，利用水的高比熱，實現溫室內溫度的相對穩定。

　　發明內容

　　本實用新型所要解決的技術問題在于提供一種可供偏遠缺水地區工作人員物資補給(包括水與糧食)的設備。由于現有同種體型設備不足以滿足偏遠缺水地區的大批量水處理工作以及農作物的栽培養殖，導致偏遠缺水地區生活物資依賴外界運輸。而本設備通過設計新型污水處理箱以及半球狀溫室大棚，成功解決了上述問題。

　　本實用新型的技術方案是：一種便攜式野外污水處理及溫室栽培系統，包括溫室大棚和污水處理水箱;污水經污水處理水箱處理后進入溫室大棚對農作物進行噴灑;所述溫室大棚包括若干支架、中央支柱8、軟管7和通風口6;若干支架和中央支柱8組成溫室大棚骨架，中央支柱8位于溫室大棚中心處，若干支架圍繞中央支柱8能夠折疊張開成傘狀，中央支柱8為一端開口一端封閉的空心體，中央支柱8內設有水泵，水泵和支架上的軟管7相連接;軟管7固連在大棚支架上;所述污水處理水箱上設有進水口13、出水口17,箱體內部設有若干隔層，每一隔層內設有一個模塊;自污水處理水箱進水口13起，依次設有粗過濾模塊，一級沉淀模塊，生物轉盤模塊，二級沉淀模塊和藥盒凈水模塊;模塊之間設有模塊間閥門24;每個模塊上均設有排水口閥門，排水口閥門和排水管相連接，排水管和出水口17之間通過閥門連接;污水處理水箱能夠根據水質通過閥門控制污水進入哪個模塊進行凈化處理;水通過粗過濾模塊除去污水中的細微顆粒懸浮物和膠體，通過沉淀模塊除去大、中顆粒懸浮物，通過生物轉盤模塊對污水中有機物的分解處理，通過藥盒凈水模塊吸附去除水中的有機物或有毒物質。

　　水通過粗過濾模塊除去污水中的細微顆粒懸浮物和膠體，通過沉淀模塊除去大、中顆粒懸浮物，通過生物轉盤模塊對污水中有機物的分解處理，通過藥盒凈水模塊吸附去除水中的有機物或有毒物質。

　　本實用新型的進一步技術方案是：所述粗過濾模塊包括粗過濾棉片層14和隔柵 25，自污水處理水箱箱底起，隔柵25和粗過濾棉片層14依次同軸間隔分布。

　　本實用新型的進一步技術方案是：所述一級沉淀模塊和二級沉淀模塊均包括篩板11和沉淀容腔，篩板11位于沉淀容腔上方。

　　本實用新型的進一步技術方案是：所述生物轉盤模塊包括風扇9、生物轉盤 10和活性污泥收集箱16，風扇9位于箱體上方，活性污泥收集箱16位于箱體底部，風扇9和活性污泥收集箱16之間設有生物轉盤10。

　　本實用新型的進一步技術方案是：一級沉淀模塊包括篩板11和沉淀容腔，篩板11位于沉淀容腔上方;生物轉盤模塊包括風扇9、生物轉盤10和活性污泥收集箱16，風扇9位于箱體上方，活性污泥收集箱16位于箱體底部，風扇9和活性污泥收集箱16之間設有生物轉盤10;藥盒凈水模塊為一藥盒19，藥盒19的出口 23和進口21分別連接箱體上端面和下底面，藥盒19設有若干隔層，隔層上設有活性炭。

　　本實用新型的進一步技術方案是：所述污水處理水箱底部設有滑輪。

　　發明效果

　　本實用新型的技術效果在于：

　　1)把傳統溫室的隧道形改為以半球形為主體基礎的曲面異形，實現了自然通風換氣。

　　2)采用了雨水收集蓄熱系統，折疊機構使溫室便于運輸且無需現場搭建。污水處理水箱外形呈長方體行李箱大小，箱體底部設有滑輪，前上端設有收縮使拉手。整個系統便于攜帶，應急性能力高。

　　3)采用新穎的生物轉盤技術處理有機物，代替了傳統的厭氧、好養處理模塊，節省空間，降低能耗。整個設備不僅提高了凈水靈活性和凈水效率，還降低了運營成本，縮小了凈水器的占地面積。

　　4)不同于以往的生態污水處理的單一流水線形式，該平臺將中水回用的幾個模塊集中在一臺設備，結構緊湊，不同模塊對應不同功效，不同模塊之間可進行聯接，組成不同的完整的工藝，體現了凈水的靈活性。
