申請日2015.09.07

　　公開(公告)日2016.01.06

　　IPC分類號F25B41/00; F25B43/00; F25B49/00; F25B41/04

　　摘要

　　本發明的空調機房制冷與采暖系統智能水處理穩壓機組，其特征在于：供水管與進水回路和出水回路連接，進水回路設有閥門和進水泵，出水回路設有閥門和出水泵，進水泵和出水泵分別連接儲水箱，儲水箱連接軟化水樹脂罐，軟化水樹脂罐連接軟化水鹽箱，軟化水樹脂罐內放有用于軟化處理水的樹脂材料;進水回路和出水回路上設有流量傳感器、溫度傳感器、壓力傳感器及電導率檢測傳感器;水箱、鹽箱、軟化水樹脂罐內分別設有水位傳感器;控制柜內安裝智能自動化遠程PLC控制裝置;進水泵和出水泵分別采用變頻循環泵;本發明的有益效果是，節約占地空間，節約大量的安裝時間，便于操作、便于管理，全自動智能化運行。

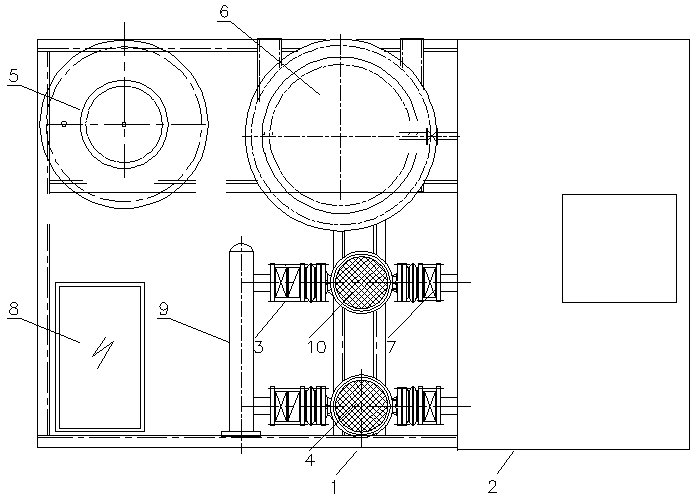

　　摘要附圖



　　權利要求書

　　1.一種空調機房制冷與采暖系統智能水處理變頻穩壓機組，其特征在于：供水管與進水回路和出水回路連接，進水回路設有閥門和進水泵，出水回路設有閥門和出水泵，進水泵和出水泵分別連接儲水箱，儲水箱連接軟化水樹脂罐，軟化水樹脂罐連接軟化水鹽箱，軟化水樹脂罐內放有用于軟化處理水的樹脂材料;進水回路和出水回路上設有流量傳感器、溫度傳感器、壓力傳感器及電導率檢測傳感器;水箱、鹽箱、軟化水樹脂罐內分別設有水位傳感器;控制柜內安裝智能自動化遠程PLC控制裝置，PLC控制裝置分別連接進水泵、出水泵和閥門;進水泵和出水泵分別采用變頻循環泵;

　　工作過程為，自來水進入軟化水樹脂罐，進行水質處理后，又進入儲水箱，通過智能自動化遠程PLC控制裝置，將變頻循環泵，根據循環水系統需要自動調節壓力與流量，保證循環水系統正常運行。

　　2.根據權利要求1所述的空調機房制冷與采暖系統智能水處理變頻穩壓機組，其特征在于：進水泵的兩端分別設置進水閥和出水閥，出水泵的兩端也分別設置進水閥和出水閥。

　　3.根據權利要求1或2所述的空調機房制冷與采暖系統智能水處理變頻穩壓機組，其特征在于：水箱、鹽箱、軟化水樹脂罐、儲水罐、控制柜、進水泵和出水泵安裝在底座架上。

　　說明書

　　空調機房制冷與采暖系統智能水處理變頻穩壓機組

　　技術領域

　　本發明屬于暖通空調設備領域，涉及一種空調機房制冷與采暖系統智能水處理變頻穩壓機組。

　　背景技術

　　我國很多機關單位及企業的空調機房設備的布局與安裝，占地面積很大，軟水設備、補水箱及換熱其它設備各自占用空間，安裝麻煩，占用時間較長，投資較大。

　　發明內容

　　本發明為了彌補現有技術的不足，提供了一種結構緊湊、占地面積小、安裝簡單快速的空調機房制冷與采暖系統智能水處理變頻穩壓機組。

　　本發明是通過如下技術方案實現的：

　　本發明的空調機房制冷與采暖系統智能水處理穩壓機組，其特征在于：供水管與進水回路和出水回路連接，進水回路設有閥門和進水泵，出水回路設有閥門和出水泵，進水泵和出水泵分別連接儲水箱，儲水箱連接軟化水樹脂罐，軟化水樹脂罐連接軟化水鹽箱，軟化水樹脂罐內放有用于軟化處理水的樹脂材料;進水回路和出水回路上設有流量傳感器、溫度傳感器、壓力傳感器及電導率檢測傳感器;水箱、鹽箱、軟化水樹脂罐內分別設有水位傳感器;控制柜內安裝智能自動化遠程PLC控制裝置，PLC控制裝置分別連接進水泵、出水泵和閥門;進水泵和出水泵分別采用變頻循環泵;

　　工作過程為，自來水進入軟化水樹脂罐，進行水質處理后，又進入儲水箱，通過智能自動化遠程PLC控制裝置，將變頻循環泵，根據循環水系統需要自動調節壓力與流量，保證循環水系統正常運行。

　　進水泵的兩端分別設置進水閥和出水閥，出水泵的兩端也分別設置進水閥和出水閥。

　　水箱、鹽箱、軟化水樹脂罐、儲水罐、控制柜、進水泵和出水泵安裝在底座架上。

　　本發明的有益效果是，該設備最大優勢是節約更大的占地空間，節約大量的安裝時間，便于操作、便于管理，自動定壓補水，自動檢測水質，自動化程度高，可實現運行參數設置、數據查詢，遠程控制等功能，全自動智能化運行。
