申請日2015.11.02

　　公開(公告)日2016.04.13

　　IPC分類號C02F9/14; C02F101/16; C02F101/10

　　摘要

　　本實用新型涉及污水處理領域，具體公開了一種市政污水深床脫氮除磷處理系統。本實用新型的市政污水深床脫氮除磷處理系統包括廢水池，混合池，深床濾池，清水池，鼓風機，反沖洗泵;所述廢水池與混合池相連接;所述深床濾池分別與混合池、清水池相連、廢水池;所述鼓風機、沖洗泵均與所述深床濾池底部相連接。本實用新型結構簡單，濾池一體設計，占地面積小，處理效果佳，采用氣水聯合反洗方式，反洗效果佳，多次循環使用不容易堵塞，對有利于改善污水處理的效果，增加濾床使用壽命。

　　權利要求書

　　1.一種市政污水深床脫氮除磷處理系統，其特征在于：包括廢水池，混合池，深床濾池，清水池;所述廢水池與混合池相連接;所述深床濾池上頂部入口與混合池相連接，下底部出口與清水池相連接;所述深床濾池上頂部出口與廢水池相連接。

　　2.根據權利要求1所述的市政污水深床脫氮除磷處理系統，其特征在于：還包括有鼓風機，所述鼓風機與所述深床濾池底部相連接。

　　3.根據權利要求1所述的市政污水深床脫氮除磷處理系統，其特征在于：包括有反沖洗泵，所述反沖洗泵與所述深床濾池下底部相連接。

　　說明書

　　一種市政污水深床脫氮除磷處理系統

　　技術領域

　　本實用新型涉及污水處理領域，具體涉及一種市政污水深床脫氮除磷處理系統。

　　背景技術

　　隨著人口的增加，生活過程中所產生的污水量也日益增加�，F(xiàn)有的污水處理系統大多由預處理系統、生化處理系統及泥水分離系統構成，且現有的污水處理系統均存在著一定的缺陷，即，污水處理系統需占據較大的用地面積，不僅提高了其建造成本，還限制了其使用范圍。

　　市政污水是一種水質變化大，處理起來非常困難的水源，總?cè)芙夤腆w、COD、BOD、全硅、氨和一些其他的污染物濃度變化非常頻繁，再加上處理前的污水中含有高濃度的有機物，微生物等，處理難度較大，且處理效果往往并不理想。

　　實用新型內容

　　有鑒于此，有必要針對上述的問題，提供一種市政污水深床脫氮除磷處理系統。

　　本實用新型所采用的技術方案為：

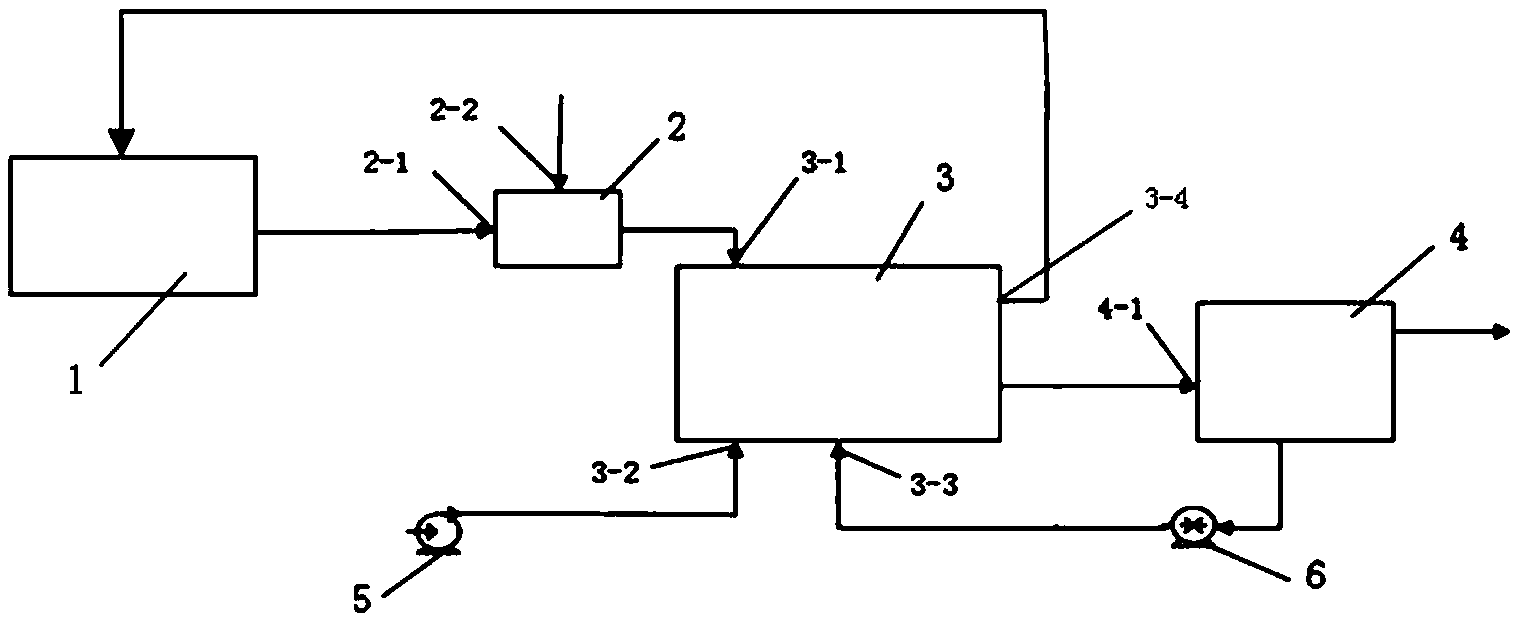

　　本實用新型的深床脫氮除磷處理系統，包括廢水池，混合池，深床濾池，清水池;所述廢水池與混合池相連接;所述深床濾池上頂部入口與混合池相連接，下底部出口與清水池相連接;所述深床濾池上頂部出口與廢水池相連接;

　　進一步的，所述市政污水深床脫氮除磷處理系統還包括有鼓風機，所述鼓風機與所述深床濾池底部相連接;

　　進一步的，所述市政污水深床脫氮除磷處理系統還包括有反沖洗泵，所述反沖洗泵與所述深床濾池下底部相連接;

　　本實用新型的有益效果如下：

　　本實用新型的市政污水深床脫氮除磷處理系統，結構簡單，濾池一體設計，占地面積小，處理效果佳，采用氣水聯合反洗方式，反洗效果佳，多次循環使用不容易堵塞，對有利于改善污水處理的效果，增加濾床使用壽命。
