申請日2017.01.09

　　公開(公告)日2017.09.29

　　IPC分類號B01D36/04

　　摘要

　　一種污水處理池用的污水運輸裝置，包括污水池，所述污水池的中部設有豎直的格柵網，所述格柵網的上端設置有分離板，所述格柵網和分離板將污水池劃分為第一分離池與第二分離池，所述分離板的底部設有格柵板，且格柵板與第一分離池的內壁連接，所述第一分離池遠離第二分離池的一側上方連接進水管，所述隔第二分離池的中間設有擋板，且擋板兩側安裝有平行導水管，平行導水管之間設有連接口，所述連接口靠近格柵網的一側安裝有過濾網。本實用新型中，通過格柵板和格柵網的設計，有利于依次對于污水中的雜質進行過濾，通過輸送管與自吸污泥泵連接，有利于污水雜質的流出，從而避免污水池和水泵由于堵塞造成損壞。

　　權利要求書

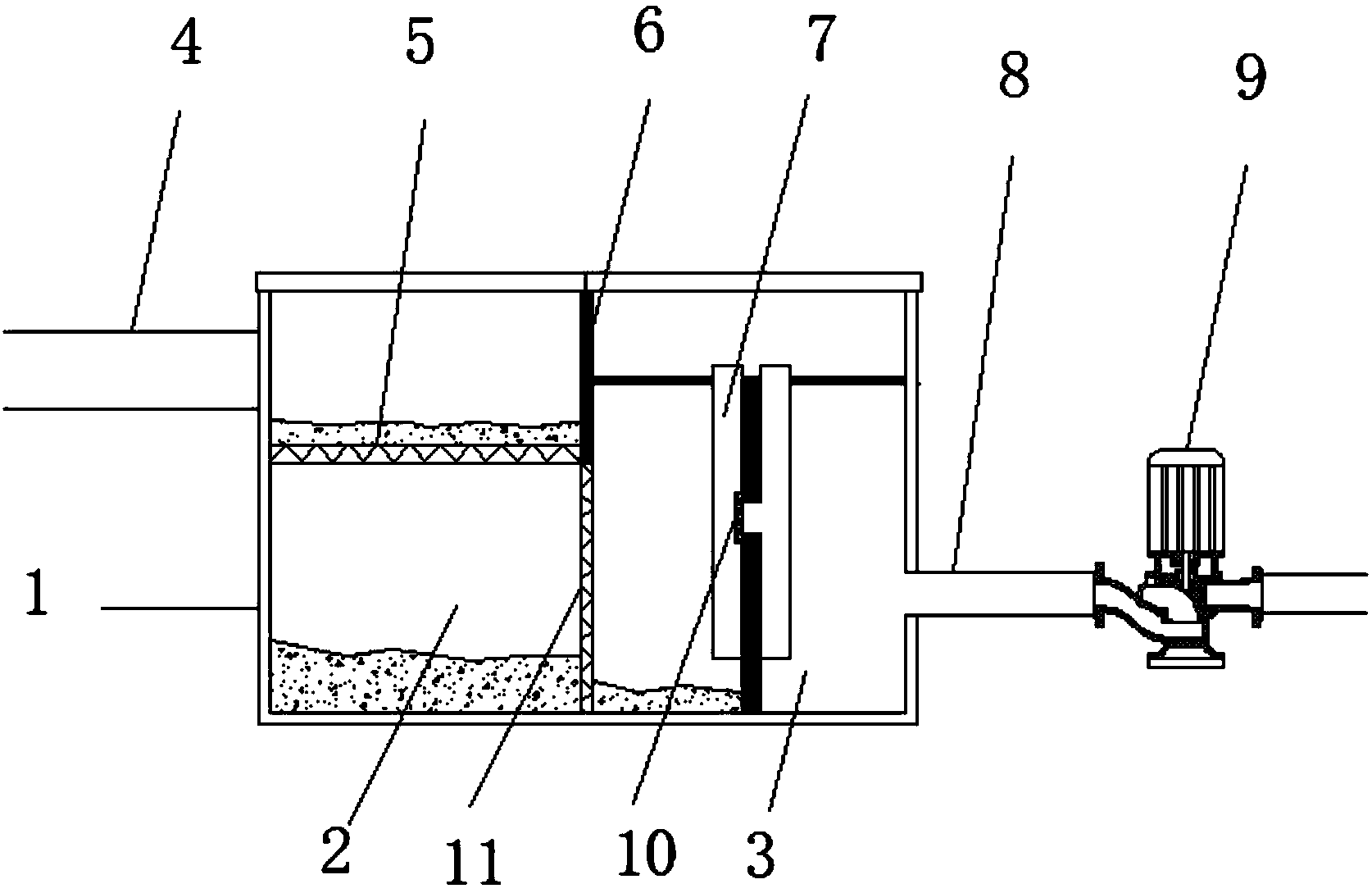

　　1.一種污水處理池用的污水運輸裝置，包括污水池(1)，其特征在于，所述污水池(1)的中部設有垂直的格柵網(11)，所述格柵網(11)的上端設置有分離板(6)，所述格柵網(11)和分離板(6)將污水池分隔為第一分離池(2)與第二分離池(3)，所述分離板(6)的底部設有格柵板(5)，且格柵板(5)與第一分離池(2)的內壁連接，所述第一分離池(2)的底部設有排污管(12)，第二分離池(3)靠近格柵網(11)一側的底部設有泥沙排污管(13)，所述第一分離池(2)遠離第二分離池(3)的一側上方連接進水管(4)，所述分離板(6)的中部位設置有水平的隔板，所述第二分離池(3)的中間設有垂直擋板，且擋板位于隔板的下方，且擋板兩側均安裝有平行導水管(7)，兩個平行導水管(7)之間通過連接口連通，所述連接口靠近格柵網(11)的一側安裝有過濾網(10)，所述第二分離池(3)遠離第一分離池(2)一側的內壁上設有連接孔，且連接孔連接有輸送管(8)，所述輸送管(8)遠離污水池(1)的一側連接有水泵(9)。

　　2.根據權利要求1所述的一種污水處理池用的污水運輸裝置，其特征在于，所述污水池(1)的底部設有防滲透層。

　　3.根據權利要求1所述的一種污水處理池用的污水運輸裝置，其特征在于，所述第一分離池(2)和第二分離池(3)上均安裝有蓋板。

　　4.根據權利要求1或3所述的一種污水處理池用的污水運輸裝置，其特征在于，所述第二分離池(3)靠近泥沙排污管(13)的一側外壁上設有排油管(14)，且排油管(14)位于泥沙排污管(13) 的上方。

　　5.根據權利要求1所述的一種污水處理池用的污水運輸裝置，其特征在于，所述排污管(12)、泥沙排污管(13)與排油管(14)均通過排污管道與自吸排污泵(15)的出污口連接。

　　6.根據權利要求1所述的一種污水處理池用的污水運輸裝置，其特征在于，所述格柵板(5)、格柵網(11)與過濾網(10)均由防腐蝕性不銹鋼構成。

　　7.根據權利要求3所述的一種污水處理池用的污水運輸裝置，其特征在于，所述過濾網(10)為325目斜紋編織的細紗過濾網。

　　8.根據權利要求1所述的一種污水處理池用的污水運輸裝置，其特征在于，所述水泵(9)連接有開關，開關連接有DATA-7311型控制器。

　　說明書

　　一種污水處理池用的污水運輸裝置

　　技術領域

　　本實用新型涉及污水輸送裝置技術領域，尤其涉及一種污水處理池用的污水運輸裝置。

　　背景技術

　　由于水資源的污染日益嚴重，污水的處理就日益顯得越來越重要，而在污水的處理過程中，污水的輸送則在其中占有很大的比重，而現在公知的污水輸送過程中，需要讓污水從一個輸送管體傳送到另一個輸送管體上，一種方法是使用重力原理，使其自然流動，另一種方法就是通過水泵的使用來進行輸送，而在輸送過程中，污水中的渣滓很容易造成機器的堵塞和損壞，從而導致維修成本增高，不易處理等問題。為此，本實用新型提出一種污水處理池用的污水運輸裝置，針對現有技術的不足作出改進。

　　實用新型內容

　　本實用新型的目的是為了解決現有污水運輸技術中存在的缺點，而提出的一種污水處理池用的污水運輸裝置。

　　為了實現上述目的，本實用新型采用了如下技術方案：

　　一種污水處理池用的污水運輸裝置，包括污水池，所述污水池的中部設有垂直的格柵網，所述格柵網的上端設置有分離板，所述格柵網和分離板將污水池分隔為第一分離池與第二分離池，所述分離板的底部設有格柵板，且格柵板與第一分離池的內壁連接，所述第一分離池的底部設有排污管，第二分離池靠近格柵網一側的底部設有泥沙排污管，所述第一分離池遠離第二分離池的一側上方連接進水管，且位于分離板的中部位置設置有水平的隔板，所述第二分離池的中間設有擋板，且擋板位于隔板的下方，且擋板兩側均安裝有平行導水管，兩個平行導水管之間通過連接口連通，所述連接口靠近格柵網的一側安裝有過濾網，所述第二分離池遠離第一分離池一側的內壁上設有連接孔，且連接孔連接有輸送管，所述輸送管遠離污水池的一側連接有水泵。

　　優選的，所述污水池的底部設有防滲透層。

　　優選的，所述第一分離池和第二分離池上均安裝有蓋板。

　　優選的，所述第二分離池靠近泥沙排污管的一側外壁上設有排油管，且排油管位于泥沙排污管的上方。

　　優選的，所述排污管、泥沙排污管與排油管均通過排污管道與自吸排污泵的出污口連接。

　　優選的，所述格柵板、格柵網與過濾網均由防腐蝕性不銹鋼構成。

　　優選的，所述過濾網為325目斜紋編織的細紗過濾網。

　　優選的，所述水泵連接有開關，開關連接有DATA-7311型控制器。

　　本實用新型的有益效果為：通過格柵板和格柵網的設計，有利于依次對于污水中的雜質進行過濾，通過輸送管與自吸污泥泵連接，有利于污水雜質的流出，從而避免污水池和水泵由于堵塞造成損壞，通過水泵9與輸送管之間控制開關的設計，有利于污水輸送過程中電力的損耗，從而節約成本。
