申請日2015.11.02

　　公開(公告)日2016.04.13

　　IPC分類號C02F9/10; C02F103/16

　　摘要

　　本實用新型公開了一種電鍍廢水零排放處理裝置，包括按照從前往后的順序依次連接的沉淀池、原水增壓泵、納米碳材料過濾器、陽離子樹脂交換器、回用水池、第一增壓水泵、第一保安過濾器、超濾系統、超濾水箱、第二保安過濾器、一級RO濃縮系統、二級RO濃縮系統、二級RO濃縮系統的水箱、第二增壓水泵、第三保安過濾器、三級RO濃縮系統、三級RO濃縮系統的水箱、第三增壓水泵、第四保安過濾器、四級RO濃縮系統、蒸發器、與前述21個設備單元連接的PLC電控系統。本實用新型僅用納米碳材料過濾器代替進行過濾就可達到傳統的使用三種過濾器過濾的效果，不僅減少了廢水處理裝置的構成元件，減小了裝置的安裝場地，而且節約了設備的安裝成本。

　　權利要求書

　　1.一種電鍍廢水零排放處理裝置，其特征在于：包括按照從前往后的順序依次連接的沉淀池、原水增壓泵、納米碳材料過濾器、陽離子樹脂交換器、回用水池、第一增壓水泵、第一保安過濾器、超濾系統、超濾水箱、第二保安過濾器、一級RO濃縮系統、二級RO濃縮系統、二級RO濃縮系統的水箱、第二增壓水泵、第三保安過濾器、三級RO濃縮系統、三級RO濃縮系統的水箱、第三增壓水泵、第四保安過濾器、四級RO濃縮系統、蒸發器、與前述21個設備單元連接的PLC電控系統。

　　2.根據權利要求1所述的一種電鍍廢水零排放處理裝置，其特征在于：所述納米碳材料過濾器包括殼體、上封板、下封板、納米碳材料濾芯，所述上封板和下封板將殼體的內部分為從上至下的反沖洗水分水室、功能室、濾水集水室，所述納米碳材料濾芯的中心設有中空水流通道，所述納米碳材料濾芯通過上封板、下封板安裝在功能室中，所述納米碳材料濾芯的上端、下端分別通過閥門與反沖洗水分水室、濾水集水室連通，所述殼體上設有電鍍廢水進水口、電鍍廢水出水口、反沖洗水進水口、反沖洗水出水口。

　　3.根據權利要求2所述的一種電鍍廢水零排放處理裝置，其特征在于：所述電鍍廢水進水口與功能室的上部連通，所述電鍍廢水出水口與濾水集水室連通，所述反沖洗水進水口與反沖洗水分水室連接，所述反沖洗水出水口與功能室的下部連通。

　　4.根據權利要求1所述的一種電鍍廢水零排放處理裝置，其特征在于：所述陽離子樹脂交換器由交換罐，交換罐內的D113陽離子交換樹脂填料、交換罐的進水控制閥門、以及連接管件組成。

　　5.根據權利要求1或4所述的一種電鍍廢水零排放處理裝置，其特征在于：所述陽離子樹脂交換器中還設有酸堿再生系統。

　　6.根據權利要求1所述的一種電鍍廢水零排放處理裝置，其特征在于：所述超濾系統中設有化學清洗系統，所述化學清洗系統由清洗泵、清洗水箱、清 洗微過濾器以及一套化學加藥裝置組成。

　　7.根據權利要求1所述的一種電鍍廢水零排放處理裝置，其特征在于：所述超濾系統中設有反洗水泵。

　　8.根據權利要求6所述的一種電鍍廢水零排放處理裝置，其特征在于：所述一級RO濃縮系統、二級RO濃縮系統、三級RO濃縮系統、四級RO濃縮系統中均設有與超濾系統中相同的化學清洗系統。

　　9.根據權利要求1所述的一種電鍍廢水零排放處理裝置，其特征在于：所述第一保安過濾器、第二保安過濾器、第三保安過濾器、第四保安過濾器均由濾殼和絕對精度為5微米的濾芯組成。

　　說明書

　　一種電鍍廢水零排放處理裝置

　　技術領域

　　本實用新型涉及廢水處理技術領域，尤其涉及一種電鍍廢水零排放處理裝置。

　　背景技術

　　電鍍廢水的來源一般為：(1)鍍件清洗水;(2)廢電鍍液;(3)其他廢水，包括沖刷車間地面，刷洗極板洗水，通風設備冷凝水，以及由于鍍槽滲漏或操作管理不當造成的“跑、冒、滴、漏”的各種槽液和排水;(4)設備冷卻水，冷卻水在使用過程中除溫度升高以外，未受到污染。電鍍廢水的水質復雜，成分不易控制，其中含有鉻、鎘、鎳、銅、鋅、金、銀等重金屬離子和氰化物等，有些屬于致癌、致畸、致突變的劇毒物質。

　　一般的，電鍍廢水零排放濃縮處理設備基本由原水池→原水增壓泵→蝶式過濾器→不對稱過濾器→活性炭過濾器→陽離子樹脂交換器→增壓泵→回用水池→保安過濾器→超濾系統→全自動反滲透系統(含清洗裝置)→蒸發器構成。其中，為了提高處理效果，達到電鍍廢水零排放的目的，將保安過濾器、全自動反滲透系統均設為多級，但是現有的電鍍廢水處理裝置為了提高過濾懸浮物、有機物及部分金屬離子等的效果通常設有多個過濾器，不僅增多了裝置的構成，增大了裝置的安裝場地，從而增加了設備安裝成本，而且損壞后不能回收再利用，增大了維修成本。

　　實用新型內容

　　有鑒于此，本實用新型提供一種電鍍廢水零排放處理裝置，既能夠保證過濾懸浮物、有機物及部分金屬離子等的效果，又減少了多個過濾器的安裝，從而節約了安裝成本和維修成本。

　　本實用新型通過以下技術手段解決上述問題：

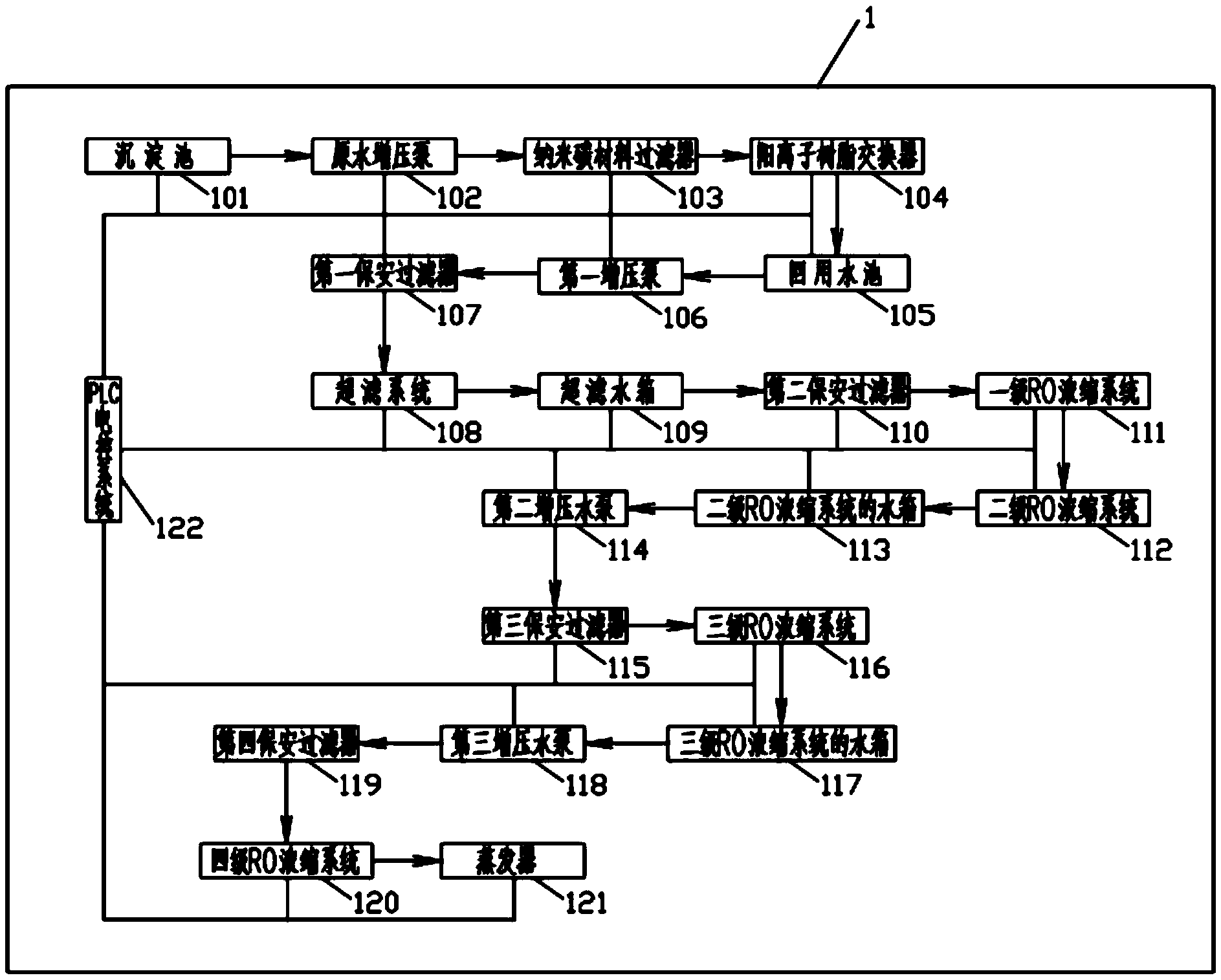

　　本實用新型的電鍍廢水零排放處理裝置，其特征在于：包括按照從前往后的順序依次連接的沉淀池、原水增壓泵、納米碳材料過濾器、陽離子樹脂交換器、回用水池、第一增壓水泵、第一保安過濾器、超濾系統、超濾水箱、第二保安過濾器、一級RO濃縮系統、二級RO濃縮系統、二級RO濃縮系統的水箱、第二增壓水泵、第三保安過濾器、三級RO濃縮系統、三級RO濃縮系統的水箱、第三增壓水泵、第四保安過濾器、四級RO濃縮系統、蒸發器、與前述21個設備單元連接的PLC電控系統。

　　進一步，所述納米碳材料過濾器包括殼體、上封板、下封板、納米碳材料濾芯，所述上封板和下封板將殼體的內部分為從上至下的反沖洗水分水室、功能室、濾水集水室，所述納米碳材料濾芯的中心設有中空水流通道，所述納米碳材料濾芯通過上封板、下封板安裝在功能室中，所述納米碳材料濾芯的上端、下端分別通過閥門與反沖洗水分水室、濾水集水室連通，所述殼體上設有電鍍廢水進水口、電鍍廢水出水口、反沖洗水進水口、反沖洗水出水口。

　　進一步，所述電鍍廢水進水口與功能室的上部連通，所述電鍍廢水出水口與濾水集水室連通，所述反沖洗水進水口與反沖洗水分水室連接，所述反沖洗水出水口與功能室的下部連通。

　　進一步，所述陽離子樹脂交換器由交換罐，交換罐內的D113陽離子交換樹脂填料、交換罐的進水控制閥門、以及連接管件組成。

　　進一步，所述陽離子樹脂交換器中還設有酸堿再生系統。

　　進一步，所述超濾系統中設有化學清洗系統，所述化學清洗系統由清洗泵、清洗水箱、清洗微過濾器以及一套化學加藥裝置組成。

　　進一步，所述超濾系統中設有反洗水泵。

　　進一步，所述一級RO濃縮系統、二級RO濃縮系統、三級RO濃縮系統、四級RO濃縮系統中均設有與超濾系統中相同的化學清洗系統。

　　進一步，所述第一保安過濾器、第二保安過濾器、第三保安過濾器、第四保安過濾器均由濾殼和絕對精度為5微米的濾芯組成。

　　本實用新型的電鍍廢水零排放處理裝置，將原有的廢水處理裝置中的蝶式過濾器、不對稱纖維過濾器、活性炭過濾器取消，僅用納米碳材料過濾器代替進行過濾就可達到傳統的使用三種過濾器過濾的效果，不僅減少了廢水處理裝置的構成元件，減小了裝置的安裝場地，從而節約了設備的安裝成本，而且納米碳材料過濾器的體積小、吸附容量大、過濾效率高、可再生，損壞后可回收再利用，節約能源，降低了維修成本。
