申請日2017.01.09

　　公開(公告)日2017.10.03

　　IPC分類號B01D36/04; C02F1/00

　　摘要

　　本實用新型公開了一種環保廢水處理管裝置，其結構包括廢水入口、袋式過濾器、緩沖管道、沖水蝴蝶閥、精過濾裝置、化學沉淀池、蓄電池組、液體流量傳感器、凈水出口、清水管道，所述的廢水入口和袋式過濾器相連接，所述的袋式過濾器和沖水蝴蝶閥用緩沖管道連接，所述的沖水蝴蝶閥與清水管道活動連接，所述的液體流量傳感器與緩沖管道相連接，所述的精過濾裝置和凈水出口相連接，本實用新型設有沖水蝴蝶閥可以利用清水管道的水，沖刷管道，不會造成水管的堵塞，設有袋式過濾器，采用濾籃側漏機率小，能正確地保障過濾精度，并能快捷地改換濾袋，使得操作成本下降，還設有化學沉淀池和經過濾裝置可以提高廢水的過濾與凈化。

　　權利要求書

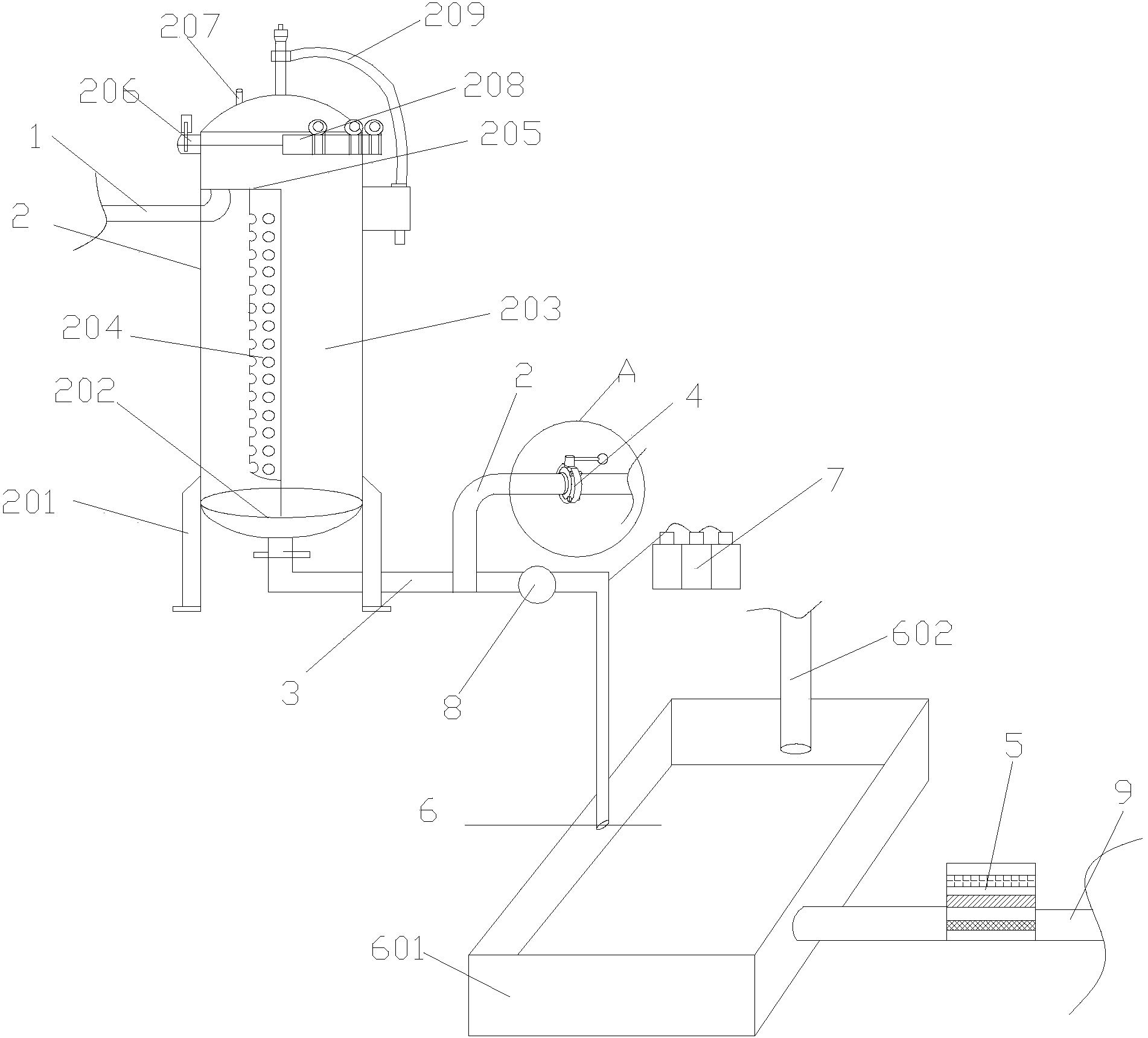

　　1.一種環保廢水處理管裝置，其特征在于：其結構包括廢水入口(1)、袋式過濾器(2)、緩沖管道(3)、沖水蝴蝶閥(4)、精過濾裝置(5)、化學沉淀池(6)、蓄電池組(7)、液體流量傳感器(8)、凈水出口(9)、清水管道(10)，所述的廢水入口(1)和袋式過濾器(2)相連接，所述的袋式過濾器(2)和沖水蝴蝶閥(4)用緩沖管道(3)連接，所述的沖水蝴蝶閥(4)與清水管道(10)活動連接，所述的液體流量傳感器(8)與緩沖管道(3)相連接，所述的蓄電池組(7)與化學沉淀池(6)相連接，所述的精過濾裝置(5)和凈水出口(9)相連接，所述的精過濾裝置(5)與化學沉淀池(6)固定連接，所述的袋式過濾器(2)由支腳(201)、下封頭(202)、筒體(203)、濾籃(204)、支撐板(205)、吊母(206)、壓力排氣口(207)、吊片(208)、搖臂(209)組成，所述的支腳(201)和下封頭(202)相連接，所述的濾籃(204)設于筒體(203)內，所述的支撐板(205)與濾籃(204)相連接，所述的吊母(206)、壓力排氣口(207)與筒體(203)固定連接，所述的吊片(208)與支撐板(205)相連接，所述的搖臂(209)與支撐板(205)活動連接，所述的精過濾裝置(5)由金屬絲(501)、濾布(502)、濾紙(503)、紗線(504)組成，所述的金屬絲(501)和濾紙(503)用濾布(502)連接,所述的濾紙(503)和紗線(504)相連接。

　　2.根據權利要求1所述的一種環保廢水處理管裝置，其特征在于：所述的化學沉淀池(6)由池體(601)和化學劑入口(602)組成。

　　3.根據權利要求2所述的一種環保廢水處理管裝置，其特征在于：所述的池體(601)和化學劑入口(602)相連接。

　　4.根據權利要求1所述的一種環保廢水處理管裝置，其特征在于：所述的沖水蝴蝶閥(4)由閥開關(401)、閥體(402)、螺絲(403)組成。

　　5.根據權利要求4所述的一種環保廢水處理管裝置，其特征在于：所述的閥開關(401)用螺絲(403)固定在閥體(402)上。

　　說明書

　　一種環保廢水處理管裝置

　　技術領域

　　本實用新型是一種環保廢水處理管裝置，屬于環保裝置領域。

　　背景技術

　　廢水處理就是利用物理、化學和生物的方法對廢水進行處理，使廢水凈化，減少污染，以至達到廢水回收、復用，充分利用水資源。

　　現有技術公開了申請?zhí)枮?01620830716.9的一種廢水處理環保裝置，包括粗濾箱和攪拌箱，所述粗濾箱和所述攪拌箱通過通道連通，所述粗濾箱內設有多孔板;所述攪拌箱左側設有加藥口，所述加藥口連通加藥管，所述加藥管管壁上設有一組小圓孔，所述攪拌箱左側底部設有出水口二，所述攪拌箱底部設有機構箱，所述機構箱底部設有電機，所述電機的轉動軸上設有錐齒輪一，所述錐齒輪一與錐齒輪二嚙合，所述錐齒輪二與傳動軸固接，所述傳動軸上端與傳動條中部固接，但是該實用新型會造成廢水處理管的堵塞，影響廢水處理，產生氣味，也不能沖洗處理管。

　　實用新型內容

　　針對現有技術存在的不足，本實用新型目的是提供一種環保廢水處理管裝置，以解決會造成廢水處理管的堵塞，影響廢水處理，產生氣味，也不能沖洗處理管的問題。

　　為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種環保廢水處理管裝置，其結構包括廢水入口、袋式過濾器、緩沖管道、沖水蝴蝶閥、精過濾裝置、化學沉淀池、蓄電池組、液體流量傳感器、凈水出口、清水管道，所述的廢水入口和袋式過濾器相連接，所述的袋式過濾器和沖水蝴蝶閥用緩沖管道連接，所述的沖水蝴蝶閥與清水管道活動連接， 所述的液體流量傳感器與緩沖管道相連接，所述的蓄電池組與化學沉淀池相連接，所述的精過濾裝置和凈水出口相連接，所述的精過濾裝置與化學沉淀池固定連接，所述的袋式過濾器由支腳、下封頭、筒體、濾籃、支撐板、吊母、壓力排氣口、吊片、搖臂組成，所述的支腳和下封頭相連接，所述的濾籃設于筒體內，所述的支撐板與濾籃相連接，所述的吊母、壓力排氣口與筒體固定連接，所述的吊片與支撐板相連接，所述的搖臂與支撐板活動連接，所述的精過濾裝置由金屬絲、濾布、濾紙、紗線組成，所述的金屬絲和濾紙用濾布連接，所述的濾紙和紗線相連接。

　　進一步地，所述的化學沉淀池由池體和化學劑入口組成。

　　進一步地，所述的池體和化學劑入口相連接。

　　進一步地，所述的沖水蝴蝶閥由閥開關、閥體、螺絲組成。

　　進一步地，所述的閥開關用螺絲固定在閥體上。

　　本實用新型的有益效果:設有沖水蝴蝶閥可以利用清水管道的水，沖刷管道，不會造成水管的堵塞，設有袋式過濾器，采用濾籃側漏機率小，能正確地保障過濾精度，并能快捷地改換濾袋，使得操作成本下降，還設有化學沉淀池和經過濾裝置可以提高廢水的過濾與凈化。
