申請日2015.07.30

　　公開(公告)日2015.11.18

　　IPC分類號F23G7/04; C02F9/10

　　摘要

　　一種高鹽有機廢水的凈化處理裝置，其特征在于：包括廢水調節池、沉淀池、過濾器、濃縮塔、氣液分離器、焚燒塔和冷凝器，還包括向廢水調節池供應廢水的廢水供應系統，向沉淀池供應沉淀劑的加料裝置，向焚燒塔提供助燃空氣的鼓風系統，所述過濾器的濾液出口連接輸送泵，所述輸送泵連接濃縮塔的廢水進口，所述濃縮塔的頂部設有氣體出口，所述氣體出口連接氣液分離器，所述氣液分離器的氣體出口連接焚燒塔的廢氣進口，所述氣液分離器的液體出口連接濃縮塔的廢水進口。有益效果在于：首先降低廢水中的鹽度，節省后續處理中熱量的消耗。濃縮提高廢水中有機物的濃度，相應的熱值提高，節省輔助燃料，節約能量。

　　權利要求書

　　1.一種高鹽有機廢水的凈化處理裝置，其特征在于：包括廢水調節池、沉淀池、過 濾器、濃縮塔、氣液分離器、焚燒塔和冷凝器，還包括向廢水調節池供應廢水的廢水供應 系統，向沉淀池供應沉淀劑的加料裝置，向焚燒塔提供助燃空氣的鼓風系統，所述廢水供 應系統包括依次連接的廢水儲罐、供水管路、供水泵，所述廢水調節池和沉淀池還包括攪 拌器，及其攪拌器的驅動電機，所述過濾器的濾液出口連接輸送泵，所述輸送泵連接濃縮 塔的廢水進口，所述廢水進口位于濃縮塔的上部，所述濃縮塔的下部還設有蒸汽進口，還 包括向濃縮塔供應蒸汽的蒸汽發生裝置，所述濃縮塔的頂部設有氣體出口，所述氣體出口 連接氣液分離器，所述氣液分離器的氣體出口連接焚燒塔的廢氣進口，所述氣液分離器的 液體出口連接濃縮塔的廢水進口，所述冷凝器包括噴淋裝置、固體收集器和排氣口，所述 噴淋裝置位于冷凝器的上部，所述固體收集器位于冷凝器的底部，所述排氣口位于冷凝器 的頂部。

　　2.根據權利要求1所述的一種高鹽有機廢水的凈化處理裝置，其特征在于：所述噴淋 裝置上設有若干噴淋頭。

　　3.根據權利要求1所述的一種高鹽有機廢水的凈化處理裝置，其特征在于：所述噴淋 裝置為兩層。

　　4.根據權利要求1所述的一種高鹽有機廢水的凈化處理裝置，其特征在于：所述過濾 器采用PP棉過濾。

　　5.根據權利要求1所述的一種高鹽有機廢水的凈化處理裝置，其特征在于：所述焚燒 塔的焚燒溫度為900～1100℃。

　　說明書

　　一種高鹽有機廢水的凈化處理裝置

　　技術領域

　　本發明涉及廢水凈化裝置，具體涉及一種高鹽有機廢水的凈化處理裝置。

　　背景技術

　　高鹽廢水指總含鹽量(以NaC1含量計)至少1%的廢水。這種廢水中含有的大量無機鹽， 對生物生長及新陳代謝具有明顯的抑制作用，屬于難處理的工業廢水之一。印染、造紙、 化工、制藥和石油然氣等工業生產過程中會排放高鹽廢水，此類廢水中不僅含有大量的無 機鹽，而且含有大量的難降解有毒有害物質，它的直排放影響了周圍的生態環境。由于高 含鹽量改變了微生物細胞的滲透壓，抑了微生物的生長，嚴重時將會導致細胞破裂，故含 鹽量也給廢水的生物處理帶來一定的難度。多效蒸發的處理成本很高，且有機物難以回收。 很多有機物在高溫下易發生聚合，產生泡沫，導致蒸發不能正常進行。蒸發濃縮過程一直 需要消耗大量的生蒸汽，也需要大量的冷卻水對二次蒸汽進行冷卻。這樣低品位的二次蒸 汽的大量潛熱被白白浪費掉了，也增加了冷卻水的費用。焚燒法的最大優勢在于可以迅速 和極大程度的使廢水減量化，是一種非常有效的廢水處理辦法。廢水焚燒過程是集物理變 化、化學變化、反應動力學、催化作用、燃燒空氣動力學和傳熱學等多學科的綜合過程。 該類廢水焚燒過程中，廢水的熱值主要取決于廢水中有機物的含量，焚燒處理時可根據廢 水的熱值來決定是否需要添加輔助燃料。

　　發明內容

　　本發明的目的提供一種高鹽有機廢水的凈化處理裝置，采用多種方式串聯共同處理高 鹽廢水，既能節約能源，又能滿足廢水處理的排放標準。

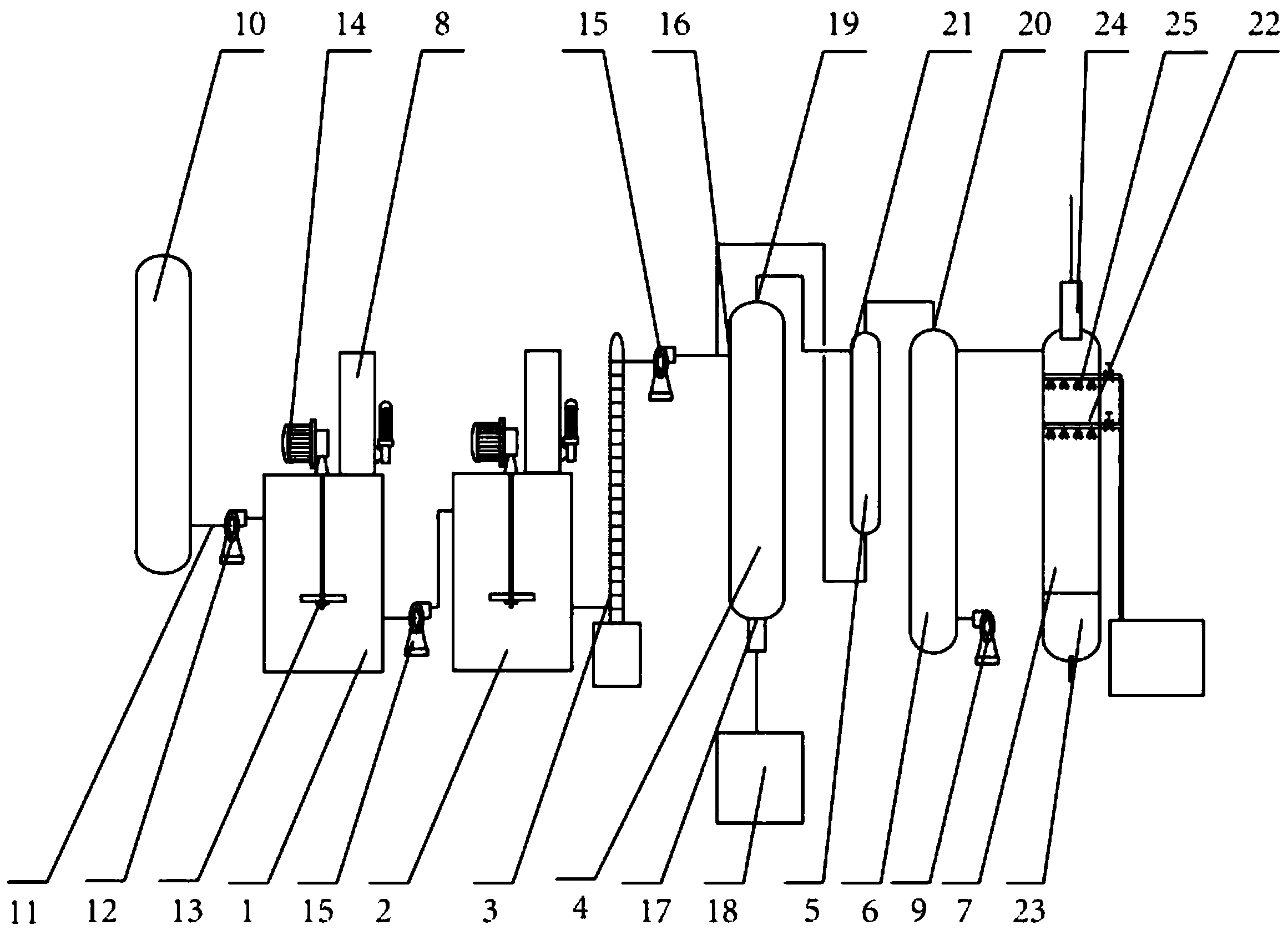

　　本發明的技術方案為，一種高鹽有機廢水的凈化處理裝置，其特征在于：包括廢水調 節池、沉淀池、過濾器、濃縮塔、氣液分離器、焚燒塔和冷凝器，還包括向廢水調節池供 應廢水的廢水供應系統，向沉淀池供應沉淀劑的加料裝置，向焚燒塔提供助燃空氣的鼓風 系統，所述廢水供應系統包括依次連接的廢水儲罐、供水管路、供水泵，所述廢水調節池 和沉淀池還包括攪拌器，及其攪拌器的驅動電機，所述過濾器的濾液出口連接輸送泵，所 述輸送泵連接濃縮塔的廢水進口，所述廢水進口位于濃縮塔的上部，所述濃縮塔的下部還 設有蒸汽進口，還包括向濃縮塔供應蒸汽的蒸汽發生裝置，所述濃縮塔的頂部設有氣體出 口，所述氣體出口連接氣液分離器，所述氣液分離器的氣體出口連接焚燒塔的廢氣進口， 所述氣液分離器的液體出口連接濃縮塔的廢水進口，所述冷凝器包括噴淋裝置、固體收集 器和排氣口，所述噴淋裝置位于冷凝器的上部，所述固體收集器位于冷凝器的底部，所述 排氣口位于冷凝器的頂部。

　　進一步，所述噴淋裝置上設有若干噴淋頭。

　　進一步，所述噴淋裝置為兩層。

　　進一步，所述過濾器采用PP棉過濾。

　　進一步，所述焚燒塔的焚燒溫度為900～1100℃。

　　本發明首先將待處理的廢水通過廢水調節池的預處理，調節廢水的酸堿度，使廢水的 酸堿度適合下一步的沉淀，經過酸堿調節的預處理后，廢水進入沉淀池，通過加入沉淀劑， 使廢水中的絕大部分重金屬和鈣鎂離子變成沉淀物，然后再經過過濾器的過濾，經過上述 的三步后，高鹽的有機廢水已經除去的大部分的無機鹽和重金屬，過濾器所采用的是下過 濾裝置，方便固體的收集和轉移，同時PP棉也便于更換;經過上述三個步驟后的廢水，無 機鹽減少，基本只剩下有機物，廢水的熱值主要取決于廢水中有機物的含量，焚燒處理時 可根據廢水的熱值來決定是否需要添加輔助燃料，但是有時候廢水中的有機物含量往往較 低，在后續的焚燒塔的焚燒時需要消耗大量的輔助燃料，廢水經過濃縮塔的濃縮后能提高 廢水的有機物濃度，相應的熱值提高，因此在后續的焚燒時不需要消耗大量的輔助燃料， 節約能量，經過焚燒后的廢水進入冷凝器，經過噴淋水的噴淋降溫后，達到排放溫度，少 量的無機鹽留在塔底，累積一定量后排出。

　　本發明的有益效果在于：(1)首先通過調節酸堿度后加入沉淀劑后，絕大部分重金屬 和鈣鎂離子變成沉淀物，降低廢水中的鹽度，節省后續處理中熱量的消耗。(2)其次過濾 器所采用的是下過濾裝置，方便固體的收集和轉移，同時過濾器中采用的PP棉減少堵塞， 更換也便捷和簡單。(3)經過除鹽后的廢水進行濃縮，提高廢水中有機物的濃度，相應的 熱值提高，因此在后續的焚燒時不需要消耗大量的輔助燃料，節約能量。
