申請日2015.11.02

　　公開(公告)日2016.04.13

　　IPC分類號E03F5/10; E04H4/14

　　摘要

　　本實用新型公開了一種污水池玻璃鋼蓋板，涉及一種污水池部件。本實用新型包括玻璃鋼蓋板主體，在所述玻璃鋼蓋板主體上設置加強筋，加強筋內部呈中空，加強筋和玻璃鋼蓋板主體為分體制作成型，加強筋內部設有聚氨酯發泡填充層。本實用新型采用聚氨酯發泡填充層填充加強筋，取代金屬材料，而且只用玻璃鋼復合材料對加強筋型腔進行包覆和包裹，使加強筋的型腔變成一個半圓或梯形的獨立空間型腔體，從而增加和提高玻璃鋼大跨度蓋板的整體機械受力強度和性能。

　　權利要求書

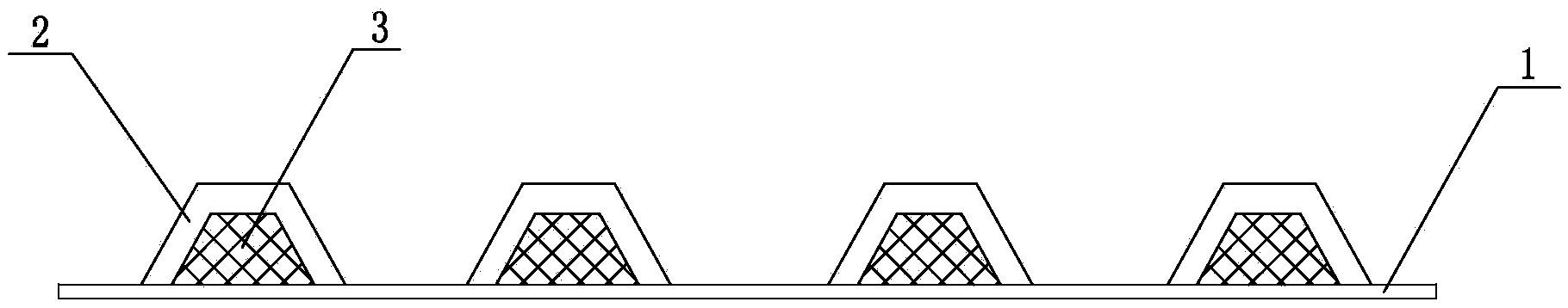

　　1.一種污水池玻璃鋼蓋板，包括玻璃鋼蓋板主體(1)，在所述玻璃鋼蓋板主體(1)上設置加強筋，其特征在于：所述的加強筋(2)內部呈中空，加強筋(2)和玻璃鋼蓋板主體(1)為分體制作成型，所述的加強筋(2)內部設有聚氨酯發泡填充層(3)。

　　2.根據權利要求1所述的一種污水池玻璃鋼蓋板，其特征在于：所述玻璃鋼蓋板主體(1)的底面涂覆有防腐蝕層，玻璃鋼蓋板主體(1)上表面和加強筋(2)表面涂覆有抗紫外線層。

　　3.根據權利要求2所述的一種污水池玻璃鋼蓋板，其特征在于：所述的加強筋(2)的型腔為半圓或梯形結構。

　　4.根據權利要求3所述的一種污水池玻璃鋼蓋板，其特征在于：梯形加強筋的型腔的上部寬度為50mm-200mm，下部寬度為80mm-260mm，梯形高度為60mm-250mm。

　　5.根據權利要求4所述的一種污水池玻璃鋼蓋板，其特征在于：所述的玻璃鋼蓋板主體(1)厚度為是3mm-12mm。

　　6.根據權利要求5所述的一種污水池玻璃鋼蓋板，其特征在于：所述的玻璃鋼蓋板主體(1)呈拱形。

　　說明書

　　一種污水池玻璃鋼蓋板

　　技術領域

　　本實用新型涉及一種污水池部件，尤其與一種污水池玻璃鋼蓋板有關。

　　背景技術

　　目前使用的污水池蓋板一般采用玻璃鋼蓋板，但是該類型蓋板跨度有限，只能應用在8m跨度以內的水池，對更大跨度的水池只能采用膜結構，但是膜結構制作和維護成本高，而且耐腐蝕性能差。目前污水池的蓋板，尤其是大跨度污水池的蓋板成了設計和施工中的難點之一。專利公開號為CN204418360U公開了一種大跨度玻璃鋼污水池蓋板,包括玻璃鋼蓋板、設置在所述玻璃鋼蓋板上的加強筋以及設置在所述加強筋內部的鋼管;所述加強筋呈圓弧形，與所述玻璃鋼板一體成型，然而該加強筋是通過金屬材料加強，用玻璃鋼復合材料對加強筋型腔進行包覆和包裹，玻璃鋼大跨度蓋板的整體機械受力強度和性能還是不高

　　實用新型內容

　　針對上述問題，本實用新型的目的旨在提供一種污水池玻璃鋼蓋板。

　　為此，本實用新型采用以下技術方案：一種污水池玻璃鋼蓋板，包括玻璃鋼蓋板主體，在所述玻璃鋼蓋板主體上設置加強筋，其特征是，所述的加強筋內部呈中空，加強筋和玻璃鋼蓋板主體為分體制作成型，所述的加強筋內部設有聚氨酯發泡填充層。

　　作為對上述技術方案的補充和完善，本實用新型還包括以下技術特征。

　　所述玻璃鋼蓋板主體的底面涂覆有防腐蝕層，玻璃鋼蓋板主體上表面和加強筋表面涂覆有抗紫外線層。

　　所述的加強筋的型腔為半圓或梯形結構。

　　梯形加強筋的型腔的上部寬度為50mm-200mm，下部寬度為80mm-260mm，梯形高度為60mm-250mm。

　　所述的玻璃鋼蓋板主體厚度為是3mm-12mm。

　　所述的玻璃鋼蓋板主體呈拱形。

　　使用本實用新型可以達到以下有益效果：本實用新型采用聚氨酯發 泡填充層填充加強筋，取代金屬材料，而且只用玻璃鋼復合材料對加強筋型腔進行包覆和包裹，使加強筋的型腔變成一個半圓或梯形的獨立空間型腔體，從而增加和提高玻璃鋼大跨度蓋板的整體機械受力強度和性能。
