申請日2015.07.30

　　公開(公告)日2015.11.18

　　IPC分類號C02F9/12; C02F1/48

　　摘要

　　本發明公開了一種格柵磁分離式污水處理設備，包括磁分離機箱，磁分離機箱中部設有格柵式磁分離凈化裝置，磁分離機箱的兩側分別開設有進水口及出水口，磁分離機箱中，位于格柵式磁分離凈化裝置的兩側，設有第一穿孔墻與第二穿孔墻，第一穿孔墻與磁分離機箱的進水口之間構成進水池，第一穿孔墻與第二穿孔墻之間構成凈化池，第二穿孔墻與磁分離機箱的出水口之間構成出水池，所述進水池、凈化池與出水池依次連通。本發明結構簡單，制造方便，利用第一穿孔墻、第二穿孔墻，配合格柵式磁分離凈化裝置所構成的進化池，能夠穩定的控制格柵式磁分離凈化裝置處水流的速度，使格柵式磁分離凈化裝置能夠有效全面的清潔水質，確保能夠適應較大的污水處理量。

　　權利要求書

　　1.一種格柵磁分離式污水處理設備，包括磁分離機箱，其特征在于：所述磁分離 機箱中部設有格柵式磁分離凈化裝置，磁分離機箱的兩側分別開設有進水口及出水口， 磁分離機箱中，位于格柵式磁分離凈化裝置的兩側，設有第一穿孔墻與第二穿孔墻，第 一穿孔墻與磁分離機箱的進水口之間構成進水池，第一穿孔墻與第二穿孔墻之間構成凈 化池，第二穿孔墻與磁分離機箱的出水口之間構成出水池，所述進水池、凈化池與出水 池依次連通。

　　2.根據權利要求1所述的格柵磁分離式污水處理設備，其特征在于：所述格柵式磁 分離凈化裝置包括若干個沿磁分離機箱寬度方向，隔設在凈化池中的磁分離格柵，磁分 離格柵包括相對設置在凈化池前后側的立柱，立柱之間設有活動式格柵組，活動式格柵 組包括格柵框架以及依次豎直間隙排列在格柵框架中的磁條，格柵框架兩側固設有動力 裝置，動力裝置帶動活動式格柵組沿立柱的高度方向上下往復移動。

　　3.根據權利要求2所述的格柵磁分離式污水處理設備，其特征在于：所述磁分離格 柵一側設有用于刮去并收集磁條上磁性渣的除渣裝置。

　　4.根據權利要求3所述的格柵磁分離式污水處理設備，其特征在于：所述除渣裝置 位于相鄰兩個磁分離格柵之間上部的位置，包括橫向設置在活動式格柵組表面的磁性渣 收集槽，磁性渣收集槽的長度等于或大于磁分離機箱的寬度，磁性渣收集槽兩側設有刮 片軸，刮片軸上設有與磁條數量相等，可插入相鄰的磁條之間，用于刮去磁條表面磁性 渣的刮片，磁性渣收集槽中沿長度方向設有用于清潔各個刮片的清潔刷，磁性渣收集槽 底部沿長度方向設有用于將清潔刷所刷下的磁性渣送出的傳送裝置，上述刮片軸、傳送 裝置均與動力裝置動力相接。

　　5.根據權利要求4所述的格柵磁分離式污水處理設備，其特征在于：所述傳送裝置 為螺旋輸送機或者皮帶傳動帶。

　　6.根據權利要求2所述的格柵磁分離式污水處理設備，其特征在于：所述磁分離格 柵的高度大于磁分離機箱的高度。

　　7.根據權利要求1所述的格柵磁分離式污水處理設備，其特征在于：所述進水池靠 近進水口處，設有緩沖擋板。

　　8.根據權利要求1所述的格柵磁分離式污水處理設備，其特征在于：所述出水池一 側設有臭氧發生器，臭氧發生器的臭氧導管伸入出水池中。

　　說明書

　　格柵磁分離式污水處理設備

　　技術領域

　　本發明涉及一種污水處理設備，具體涉及一種格柵磁分離式污水處理設備。

　　背景技術

　　水資源的匱乏、經濟的持續增長、人口的增多，必將導致水價格的不斷提高，因此， 大力發展污水回用事業，不僅能節約有限的水資源，緩解日趨突出的用水緊張矛盾，而 且能減少污水的排放，減輕對周圍水體的污染，改善人類居住環境，還能節約大量水資 源費。污水回用是促進經濟、環境、社會協調發展的重要舉措，存在著巨大的商機。

　　磁分離技術可以說是一門比較古老、較成熟的技術，最早應用于選礦和瓷土工業， 而磁分離技術用于水處理工程，它又可以稱得上是一門新興技術。目前已有的磁分離水 處理設備，以磁盤機為主，而磁盤機制造的工藝比較復雜，制造成本較高，存在漏渣較 多、處理水量有限的缺陷。

　　發明內容

　　本發明的目的在于克服上述現有技術的不足，提供一種結構簡單、制造成本低、凈 化效果好并且處理水量大的格柵磁分離式污水處理設備。

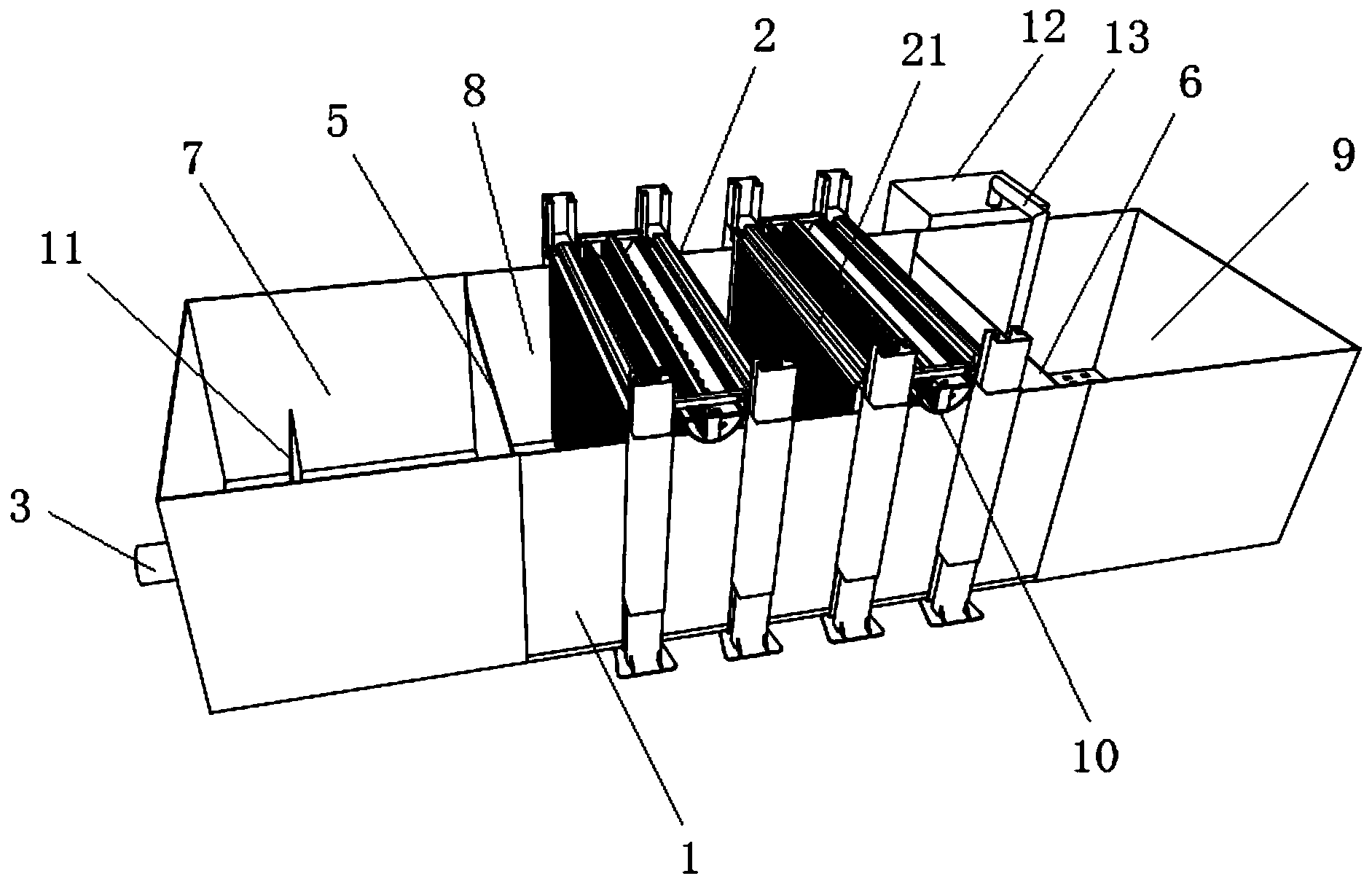

　　一種格柵磁分離式污水處理設備，包括磁分離機箱，磁分離機箱中部設有格柵式磁 分離凈化裝置，磁分離機箱的兩側分別開設有進水口及出水口，磁分離機箱中，位于格 柵式磁分離凈化裝置的兩側，設有第一穿孔墻與第二穿孔墻，第一穿孔墻與磁分離機箱 的進水口之間構成進水池，第一穿孔墻與第二穿孔墻之間構成凈化池，第二穿孔墻與磁 分離機箱的出水口之間構成出水池，所述進水池、凈化池與出水池依次連通。

　　作為上述技術方案的進一步描述：

　　所述格柵式磁分離凈化裝置包括若干個沿磁分離機箱寬度方向，隔設在凈化池中的 磁分離格柵，磁分離格柵包括相對設置在凈化池前后側的立柱，立柱之間設有活動式格 柵組，活動式格柵組包括格柵框架以及依次豎直間隙排列在格柵框架中的磁條，格柵框 架兩側固設有動力裝置，動力裝置帶動活動式格柵組沿立柱的高度方向上下往復移動。

　　作為上述技術方案的進一步描述：

　　所述磁分離格柵一側設有用于刮去并收集磁條上磁性渣的除渣裝置。

　　作為上述技術方案的進一步描述：

　　所述除渣裝置位于相鄰兩個磁分離格柵之間上部的位置，包括橫向設置在活動式格 柵組表面的磁性渣收集槽，磁性渣收集槽的長度等于或大于磁分離機箱的寬度，磁性渣 收集槽兩側設有刮片軸，刮片軸上設有與磁條數量相等，可插入相鄰的磁條之間，用于 刮去磁條表面磁性渣的刮片，磁性渣收集槽中沿長度方向設有用于清潔各個刮片的清潔 刷，磁性渣收集槽底部沿長度方向設有用于將清潔刷所刷下的磁性渣送出的傳送裝置， 上述刮片軸、傳送裝置均與動力裝置動力相接。

　　作為上述技術方案的進一步描述：

　　所述傳送裝置為螺旋輸送機或者皮帶傳動帶。

　　作為上述技術方案的進一步描述：

　　所述磁分離格柵的高度大于磁分離機箱的高度。

　　作為上述技術方案的進一步描述：

　　所述進水池靠近進水口處，設有緩沖擋板。

　　作為上述技術方案的進一步描述：

　　所述出水池一側設有臭氧發生器，臭氧發生器的臭氧導管伸入出水池中。

　　本發明結構簡單，制造方便，利用第一穿孔墻、第二穿孔墻，配合格柵式磁分離凈 化裝置所構成的進化池，能夠穩定的控制格柵式磁分離凈化裝置處水流的速度，使格柵 式磁分離凈化裝置能夠有效全面的清潔水質，確保能夠適應較大的污水處理量。

　　格柵式磁分離凈化裝置所采用的磁分離格柵排列結構，可以使磁分離格柵中的磁條 可有效并均等的吸附磁性渣，并且能夠有效的擴大處理水量，使磁渣清理更徹底，凈化 后水質更好。

　　另外，所采用的除渣裝置，能夠對磁條上磁性渣進行及時去除及排出，方便操作及 管理控制，確保本設備的使用效果及使用壽命。
