申請日2017.01.09

　　公開(公告)日2017.12.19

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及污水處理技術領域，特別是涉及一種物化法與生物法聯用的涂料廢水處理系統。包括調節沉砂池、鐵碳微電解反應器、生物接觸氧化池、沉淀池、反沖洗水池、反沖洗泵、離心泵、集水池、曝氣系統，其特征在于：所述調節沉砂池通過線路一連接集水池，集水池連接離心泵，離心泵連接鐵碳微電解反應器的①端;所述鐵碳微電解反應器的②端連接生物接觸氧化池，生物接觸氧化池連接沉淀池;所述沉淀池通過線路二連接反沖洗水池，反沖洗水池通過反沖洗泵與鐵碳微電解反應器的③端連接;所述鐵碳微電解反應器的④端與調節沉砂池連接。本實用新型具有技術先進、系統運行穩定可靠、操作管理方便的優點。

　　權利要求書

　　1.一種物化法與生物法聯用的涂料廢水處理系統，包括調節沉砂池(1)、鐵碳微電解反應器(2)、生物接觸氧化池(3)、沉淀池(4)、反沖洗水池(5)、反沖洗泵(6)、離心泵(7)、集水池(8)、曝氣系統(9)，其特征在于：所述調節沉砂池(1)通過線路一連接集水池(8)，集水池(8)連接離心泵(7)，離心泵(7)連接鐵碳微電解反應器(2)的①端;所述鐵碳微電解反應器(2)的②端連接生物接觸氧化池(3)，生物接觸氧化池(3)連接沉淀池(4);所述沉淀池(4)通過線路二連接反沖洗水池(5)，反沖洗水池(5)通過反沖洗泵(6)與鐵碳微電解反應器(2)的③端連接;所述鐵碳微電解反應器(2)的④端與調節沉砂池(1)連接。

　　2.根據權利要求1所述的一種物化法與生物法聯用的涂料廢水處理系統，其特征在于：調節沉砂池(1)、生物接觸氧化池(3)、沉淀池(4)和反沖洗水池(5)為磚混結構。

　　3.根據權利要求1所述的一種物化法與生物法聯用的涂料廢水處理系統，其特征在于：調節沉砂池(1)通過輸污管道(10)與板框式壓濾機(11)連接。

　　4.根據權利要求1所述的一種物化法與生物法聯用的涂料廢水處理系統，其特征在于：鐵碳微電解反應器(2)內部設有2個并聯運行的過濾柱，且鐵碳微電解反應器(2)分為上、中、下三部分，其中上部為布水區，中部為鐵碳混合物層，下部為石英砂層。

　　5.根據權利要求1所述的一種物化法與生物法聯用的涂料廢水處理系統，其特征在于：生物接觸氧化池(3)底部設有曝氣系統(9)和斗式排泥槽，且斗式排泥槽內設有一條穿孔排泥管。

　　6.根據權利要求1所述的一種物化法與生物法聯用的涂料廢水處理系統，其特征在于：反沖洗泵(6)的型號為KQW80/125-5.5/2，離心泵(7)的型號為KQW 40/160-0.25/4。

　　7.根據權利要求1所述的一種物化法與生物法聯用的涂料廢水處理系統，其特征在于：曝氣系統(9)由主管(12)和支管(13)構成，主管(12)和支管(13)上設有噴頭(14)，且主管(12)兩端與安裝在風機房(16)內的HSR-50三葉羅茨風機(15)連接。

　　說明書

　　一種物化法與生物法聯用的涂料廢水處理系統

　　技術領域

　　本實用新型涉及污水處理技術領域，特別涉及一種物化法與生物法聯用的涂料廢水處理系統。

　　背景技術

　　近年來，國內房地產呈現快速增長的局面，帶動房地產附屬產業，如家電、裝修、涂料等行業快速發展。在涂料企業生產過程中，產生的廢水由于其高污染、含毒已成為環境污染治理的難點。涂料生產過程中大多數涉及到樹脂合成，并使用有機溶劑和助劑等多種化工原料，同時還含有大量作為增稠劑和分散劑的各種高分子有機化合物，所以在生產過程中不可避免地存在工業廢水的排放。此外，涂料廢水中還含有大量納米級超細的無機物料，如鈦白粉、高嶺土和各種有色顏料等。由于涂料行業生產規模較小，品種眾多，通常間歇、批量生產，因此其廢水一般具有一下幾個特點：間歇性排放，水質和水量波動較大;各生產工序產生的廢水差異很大;廢水水量少但污染物組成十分復雜;含多種有毒的、難以生化降解處理的高分子和有機化合物，而且濃度較高;廢水的固體物含量高。因此，若不能妥善處理此類高污染廢水，將對環境造成嚴重污染。同時，涂料廢水具有成分非常復雜、COD值高、處理難度大的特點。以建筑涂料為例，每生產一噸乳膠漆，需要使用大約半噸用于清洗設備和工具的自來水，這些清洗水大多僅經沉淀池簡單沉淀后直接排放，造成自然生態的破壞。在國內外，涂料廢水處理在實驗理論研究和工程實際應用方面均取得了較快的發展，并不斷推出新的工藝選擇、新的工藝參數、新的運行及控制條件等。

　　實用新型內容

　　本實用新型的目的是針對以上所述的現有技術中存在的問題，提供一種物化法與生物法聯用的涂料廢水處理系統，用于解決在清洗涂料設備和洗滌濾布時產生涂料廢水破壞生態環境的問題。

　　為實現上述目的，本實用新型采用以下技術方案予以實現：

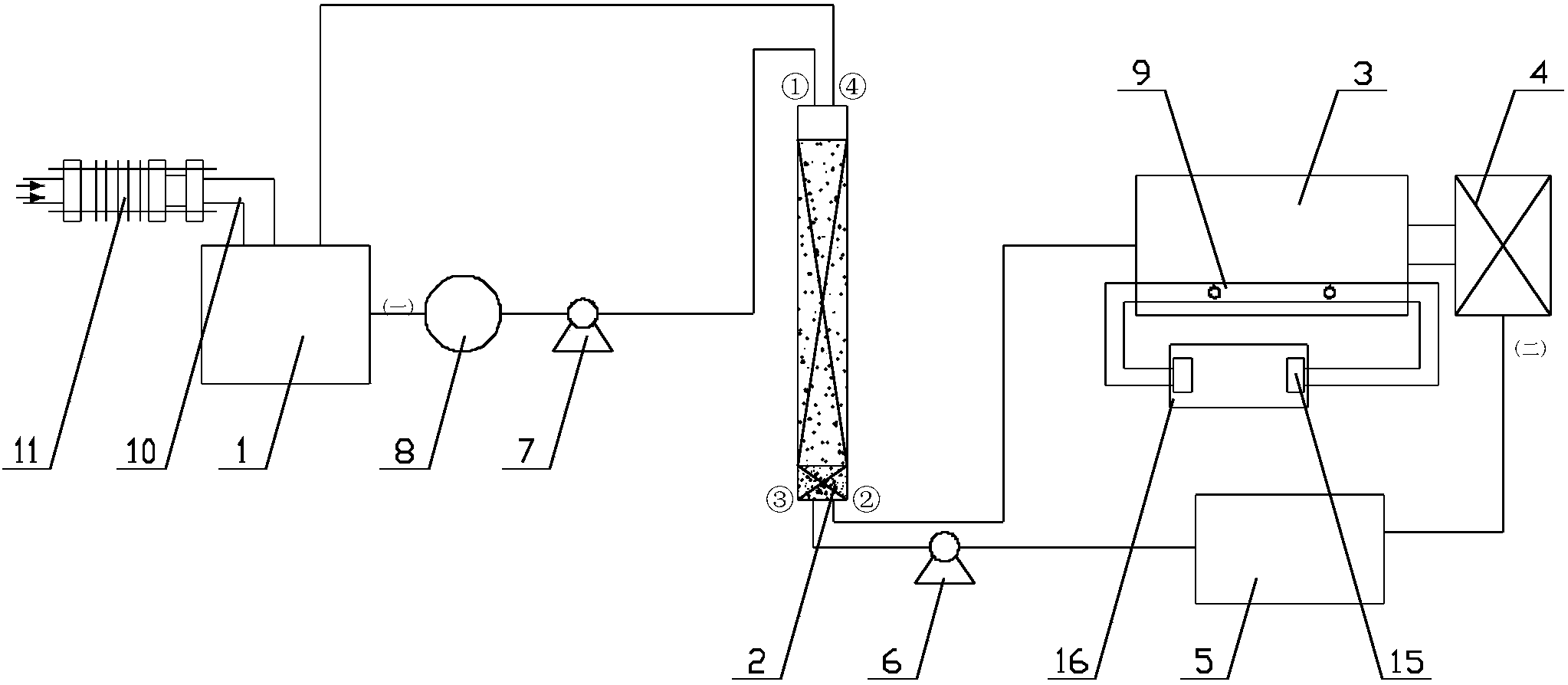

　　一種物化法與生物法聯用的涂料廢水處理系統，包括調節沉砂池1、鐵碳微電解反應器2、生物接觸氧化池3、沉淀池4、反沖洗水池5、反沖洗泵6、離心泵7、集水池8、曝氣系統9，其特征在于：所述調節沉砂池1通過線路一連接集水池8，集水池8連接離心泵7，離心泵7連接鐵碳微電解反應器2的①端;所述鐵碳微電解反應器2的②端連接生物接觸氧化池3，生物接觸氧化池3連接沉淀池4;所述沉淀池4通過線路二連接反沖洗水池5，反沖洗水池5通過反沖洗泵6與鐵碳微電解反應器2的③端連接;所述鐵碳微電解反應器2的④端與調節沉砂池1連接。

　　所述調節沉砂池1、生物接觸氧化池3、沉淀池4和反沖洗水池5為磚混結構。

　　所述調節沉砂池1通過輸污管道10與板框式壓濾機11連接。

　　所述鐵碳微電解反應器2內部設有2個并聯運行的過濾柱，且鐵碳微電解反應器2分為上、中、下三部分，其中上部為布水區，中部為鐵碳混合物層，下部為石英砂層。

　　所述生物接觸氧化池3底部設有曝氣系統9和斗式排泥槽，且斗式排泥槽內設有一條穿孔排泥管。

　　所述反沖洗泵6的型號為KQW80/125-5.5/2，離心泵7的型號為KQW40/160-0.25/4。

　　所述曝氣系統9由主管12和支管13構成，主管12和支管13上設有噴頭14，且主管12兩端與安裝在風機房16內的HSR-50三葉羅茨風機15連接。

　　與現有技術相比，本實用新型的有益效果在于：本實用新型采用鐵碳微電解和生物接觸氧化法聯用的方法處理涂料廢水，其在前期采用鐵碳微電解能夠有效的降低涂料廢水的COD，提高可生化性，為后續生物處理創造條件;后期采用生物接觸氧化法在小流量、沖擊負荷大的廢水處理中占有優勢，可間歇運轉，剩余污泥少;本實用新型技術先進、系統運行穩定可靠、操作管理方便。
