申請日2017.01.09
公開(公告)日2018.03.16
IPC分類號C02F9/08
摘要
本實用新型公開了一種化工車間廢水處理裝置，包括池體，所述池體中縱向設有隔板，隔板將尺體分割為沉淀池和清水池，所述沉淀池上方開口處覆蓋有第一濾網，隔板的中部偏上位置設有溢流口，溢流口處設有第二濾網，沉淀池上方設有廢水管，廢水管連接至車間廢水源。車間廢水由廢水管流入沉淀池中，經過第一濾網初次過濾，并在沉淀池中沉淀，清水由溢流口進入清水池中，經過溢流口時二次濾網再次過濾。所述清水池一側下方設有清水出口，清水由清水出口放出。所述第一濾網的一側設有固定軸，固定軸與動力系統連接，廢水凈化完成后，動力系統帶動固定軸旋轉，進而帶動第一濾網翻轉，便于工作人員清理第一濾網上的污物。
權利要求書

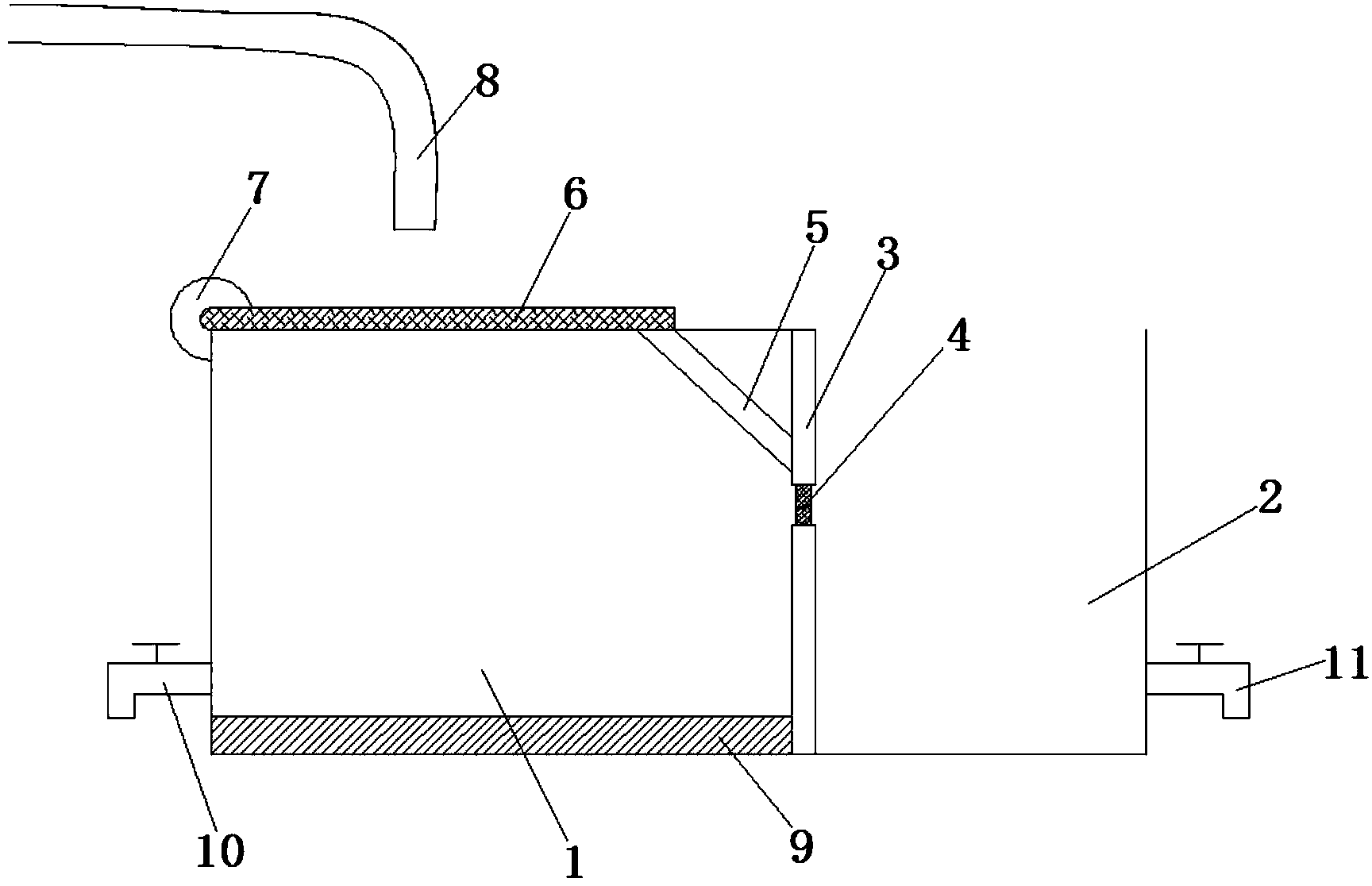

1.一種化工車間廢水處理裝置，包括池體，所述池體中縱向設有隔板(3)，隔板(3)將尺體分割為沉淀池(1)和清水池(2)，其特征在于，所述沉淀池(1)上方開口處覆蓋有第一濾網(6)，隔板(3)的中部偏上位置設有溢流口，溢流口處設有第二濾網(4)，沉淀池(1)上方設有廢水管(8);所述第一濾網(6)的一側設有固定軸，固定軸與動力系統連接，所述動力系統具體為電機(7)。
2.根據權利要求1所述的一種化工車間廢水處理裝置，其特征在于，所述廢水管(8)連接至車間廢水源。
3.根據權利要求1所述的一種化工車間廢水處理裝置，其特征在于，所述沉淀池(1)頂部設有紫外線消毒燈(5)。
4.根據權利要求1所述的一種化工車間廢水處理裝置，其特征在于，所述沉淀池(1)底部設有活性炭層(9)。
5.根據權利要求1所述的一種化工車間廢水處理裝置，其特征在于，所述清水池(2)一側下方設有清水出口(11)。
6.根據權利要求1所述的一種化工車間廢水處理裝置，其特征在于，所述沉淀池(1)一側下方設有排污口(10)。
7.根據權利要求5或6所述的一種化工車間廢水處理裝置，其特征在于，所述排污口(10)和清水出口(11)上均設有電磁閥。
說明書
一種化工車間廢水處理裝置
技術領域
本實用新型涉及廢水處理領域，尤其涉及一種化工車間廢水處理裝置。
背景技術
化工企業生產的產品多種多樣，成分復雜，由化工車間排出的廢水也多種多樣，多數具有毒性，不易凈化，，易使水質惡化�；U水的排放不僅會對環境造成較大的污染，而且會對人類自身的健康造成很大的威脅。目前，現有的化工廢水處理設備進行廢水處理無法將廢水中的有用成分進行回收，而且化工生產過程中往往產生的廢水量較大，這樣就增加了設備的負荷，造成處理能力下降，效率低，成本高。
實用新型內容
本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種化工車間廢水處理裝置。
為了實現上述目的，本實用新型采用了如下技術方案：
一種化工車間廢水處理裝置，包括池體，所述池體中縱向設有隔板，隔板將尺體分割為沉淀池和清水池，所述沉淀池上方開口處覆蓋有第一濾網，隔板的中部偏上位置設有溢流口，溢流口處設有第二濾網，沉淀池上方設有廢水管;所述第一濾網的一側設有固定軸，固定軸與動力系統連接，所述動力系統具體為電機。
優選地，所述廢水管連接至車間廢水源。
優選地，所述沉淀池頂部設有紫外線消毒燈。
優選地，所述沉淀池底部設有活性炭層。
優選地，所述清水池一側下方設有清水出口。
優選地，所述沉淀池一側下方設有排污口。
優選地，所述排污口和清水出口上均設有電磁閥。
與現有技術相比，本實用新型的有益效果是：
1、車間廢水由廢水管流入沉淀池中，經過第一濾網初次過濾，并在沉淀池中沉淀，清水由溢流口進入清水池中，經過溢流口時二次濾網再次過濾。清水由清水出口放出。
2、第一濾網的一側設有固定軸，固定軸與動力系統連接，廢水凈化完成后，動力系統帶動固定軸旋轉，進而帶動第一濾網翻轉，便于工作人員清理第一濾網上的污物。
3、沉淀池頂部設有紫外線消毒燈，采用紫外線消毒燈對廢水進行殺菌消毒，提高凈水效果和水質。沉淀池底部設有活性炭層，活性炭層提高了自然沉淀的效率,運行成本低。
