申請日2015.09.07
公開(公告)日2016.02.10
IPC分類號C02F3/30
摘要
本實用新型設備提出一種YS.A/O污廢水實驗裝置,包括實驗箱箱體，所述實驗箱箱體包括厭氧池、好氧池及沉淀池，所述厭氧池具有進水口，所述曝氣裝置通過氣體流量計連接氣泵，所述沉淀池具有出水口，所述出水口通過第一電磁閥連接液體流量計，所述沉淀池具有溢流口及排淤口。本實用新型提出能夠?qū)崿F(xiàn)污水處理設計工程工藝的合理化、準確化。使用該實驗裝置達到污廢水小試目的，該裝置加裝了精密流量計和精密氣體流量計，實現了液體流量和氣體(Do溶解氧)流量數據的精確控制，為污廢水小試提供了準確的數據。此外，該裝置工藝采用A/O或A2/O工藝，結合我公司生產的專利產品——辮帶填料，組合成厭氧好氧、水解好氧、二段好氧等不同組合工藝，試驗篩選出針對不同廢水采用的最佳處理工藝，從而為設計污廢水處理工程提供了有力依據。

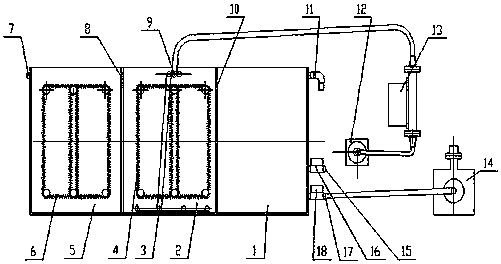

摘要附圖
權利要求書
1.一種YS.A/O污廢水實驗裝置,包括實驗箱箱體，其特征在于，所述實驗箱箱體包括厭氧池、好氧池及沉淀池，所述厭氧池與好氧池通過第一通孔導通，所述好氧池與沉淀池通過第二通孔導通，所述第二通孔的水平高度低于第一通孔，所述厭氧池及好氧池內分別設置有水污染處理填料及曝氣裝置，所述厭氧池具有進水口，所述曝氣裝置通過氣體流量計連接氣泵，所述沉淀池具有出水口，所述出水口通過第一電磁閥連接液體流量計，所述沉淀池具有溢流口及排淤口，所述氣體流量計連接控制器及氣泵，當所述氣體流量計達到預定的值時，所述控制器控制所述氣泵打開/關閉。
2.根據權利要求1所述的YS.A/O污廢水實驗裝置，其特征在于，所述水污染處理填料為辮帶填料。
3.根據權利要求1所述的YS.A/O污廢水實驗裝置，其特征在于，所述控制器連接第二電磁閥，所述第二電磁閥連接排淤口，以定時打開/關閉排淤口。
4.根據權利要求1所述的YS.A/O污廢水實驗裝置，其特征在于，所述好氧池具有多個且相互之間導通。
說明書
一種YS.A/O污廢水實驗裝置
技術領域
本實用新型屬涉及一種YS.A/O污廢水實驗裝置。
背景技術
在現有設備中，并沒有一種小型化的獲取污廢水相關實驗數據的設備，這對污廢水相關數據的獲取帶來了很多不便。
實用新型內容
為了解決現有技術的缺陷與不足，本實用新型實施例提供了一種結構小型化，且能夠準確得出污廢水中液體流量和氣體(Do溶解氧)流量數據的污廢水實驗裝置。所述技術方案如下：
本實用新型提一種YS.A/O污廢水實驗裝置,包括實驗箱箱體，所述實驗箱箱體包括厭氧池、好氧池及沉淀池，所述厭氧池與好氧池通過第一通孔導通，所述好氧池與沉淀池通過第二通孔導通，所述第二通孔的水平高度低于第一通孔，所述厭氧池及好氧池內分別設置有水污染處理填料及曝氣裝置，所述厭氧池具有進水口，所述曝氣裝置通過氣體流量計連接氣泵，所述沉淀池具有出水口，所述出水口通過第一電磁閥連接液體流量計，所述沉淀池具有溢流口及排淤口，所述氣體流量計連接控制器及氣泵，當所述氣體流量計達到預定的值時，所述控制器控制所述氣泵打開/關閉。
作為上述技術方案的優先，所述水污染處理填料為辮帶填料。
作為上述技術方案的優先，所述控制器連接第二電磁閥，所述第二電磁閥連接排淤口，以定時打開/關閉排淤口。
作為上述技術方案的優先，所述好氧池具有多個且相互之間導通。
本實用新型提出能夠?qū)崿F(xiàn)污水處理設計工程工藝的合理化、準確化。使用該實驗裝置達到污廢水小試目的，該裝置加裝了精密流量計和精密氣體流量計，實現了液體流量和氣體(Do溶解氧)流量數據的精確控制，為污廢水小試提供了準確的數據。此外，該裝置工藝采用A/O或A2/O工藝，結合我公司生產的專利產品——辮帶填料，組合成厭氧好氧、水解好氧、二段好氧等不同組合工藝，試驗篩選出針對不同廢水采用的最佳處理工藝，從而為設計污廢水處理工程提供了有力依據。
