申請日2015.09.07
公開(公告)日2016.02.10
IPC分類號F22B37/54
摘要
一種熱電站鍋爐排污降溫裝置，包括降溫池，降溫池通過管道與熱水泵連接，熱水泵通過管道連接在鍋爐疏水箱上，鍋爐疏水箱的輸入端連接在鍋爐疏水泵的輸出端，疏水箱的輸出端通過管道分別連接有閘閥一與閘閥二，閘閥一連接在去除氧器上，閘閥二通過管道連接在循環水池上;通過管道將熱水泵安裝與降溫池將水送至鍋爐疏水箱;啟動熱水泵，將降溫池的水抽至疏水箱，啟動疏水泵建立水循環，打開閘閥一，關閉閘閥二，鍋爐排污水送至去除氧器;打開閘閥一，關閉閘閥二，鍋爐排污水送至循環水池;本實用新型具有系統簡單可靠，投資費用小，實現了水循環利用,節能降耗，兩條管線的靈活切換的特點。
摘要附圖
權利要求書
1.一種熱電站鍋爐排污水回收裝置，包括降溫池(1)，降溫池(1)通過管道與熱水泵(7)連接，熱水泵(7)通過管道連接在鍋爐疏水箱(2)上，鍋爐疏水箱(2)的輸出端通過管道分別連接有閘閥一(4)與閘閥二(5)，閘閥一(4)連接在去除氧器(9)上，閘閥二(5)通過管道連接在循環水池(8)上;鍋爐疏水箱(2)的輸入端連接在鍋爐疏水泵(3)的輸出端。
2.根據權利要求1所述的的一種熱電站鍋爐排污水回收裝置，其特征在于，所述的熱水泵(7)與鍋爐疏水箱(2)之間用DN50的管道連接。
3.根據權利要求1所述的的一種熱電站鍋爐排污水回收裝置，其特征在于，所述的閘閥一(4)的進口端設置三通(6)，三通(6)為等徑三通，三通(6)的三個接口分別通過管道連接疏水箱(2)的輸出端，閘閥一(4)和閘閥二(5)。
4.根據權利要求1所述的的一種熱電站鍋爐排污水回收裝置，其特征在于，所述的閘閥二(5)通過管道連接在循環水池(8)的輸入端，并在循環水池(8)與閘閥二(5)的管道下方，每隔500mm垂直安裝一只DN25噴嘴。
說明書
一種熱電站鍋爐排污水回收裝置
技術領域
本實用新型技術涉及電廠生產廢水的回收裝置，特別涉及一種熱電站鍋爐排污水回收裝置。
背景技術
熱電站鍋爐降溫池污水來自鍋爐定排、連排排污水、緊急情況事故放水，現有的設計進入生產廢水管線送至污水處理站進行處理，目前由于閥門內漏較大，機組發電系統無法停運，不能對內漏閥門進行處理，導致排水量增大，給污水處理增加了較大處理壓力;前期機組啟動前一般都未對鍋爐疏水箱內部進行防腐防銹處理，造成現階段鍋爐疏水箱疏水水質較差，雖然通過水箱底部放水對水質進行了改善，但是該部分疏水達不到給除氧器補水的要求，因此，要考慮將降溫池的水與鍋爐疏水箱的水進行重新回收利用。
發明內容
為了克服上述現有技術的不足，本實用新型的目的在于提供一種熱電站鍋爐排污降溫裝置，具有系統簡單可靠，投資費用小，實現了水循環利用,實現節能降耗，并且對鍋爐疏水管線進行了沖洗同時可以進行疏水給除氧器補水，具有兩條管線的靈活切換的特點。
為了實現上述目的，本實用新型采用的技術方案是：

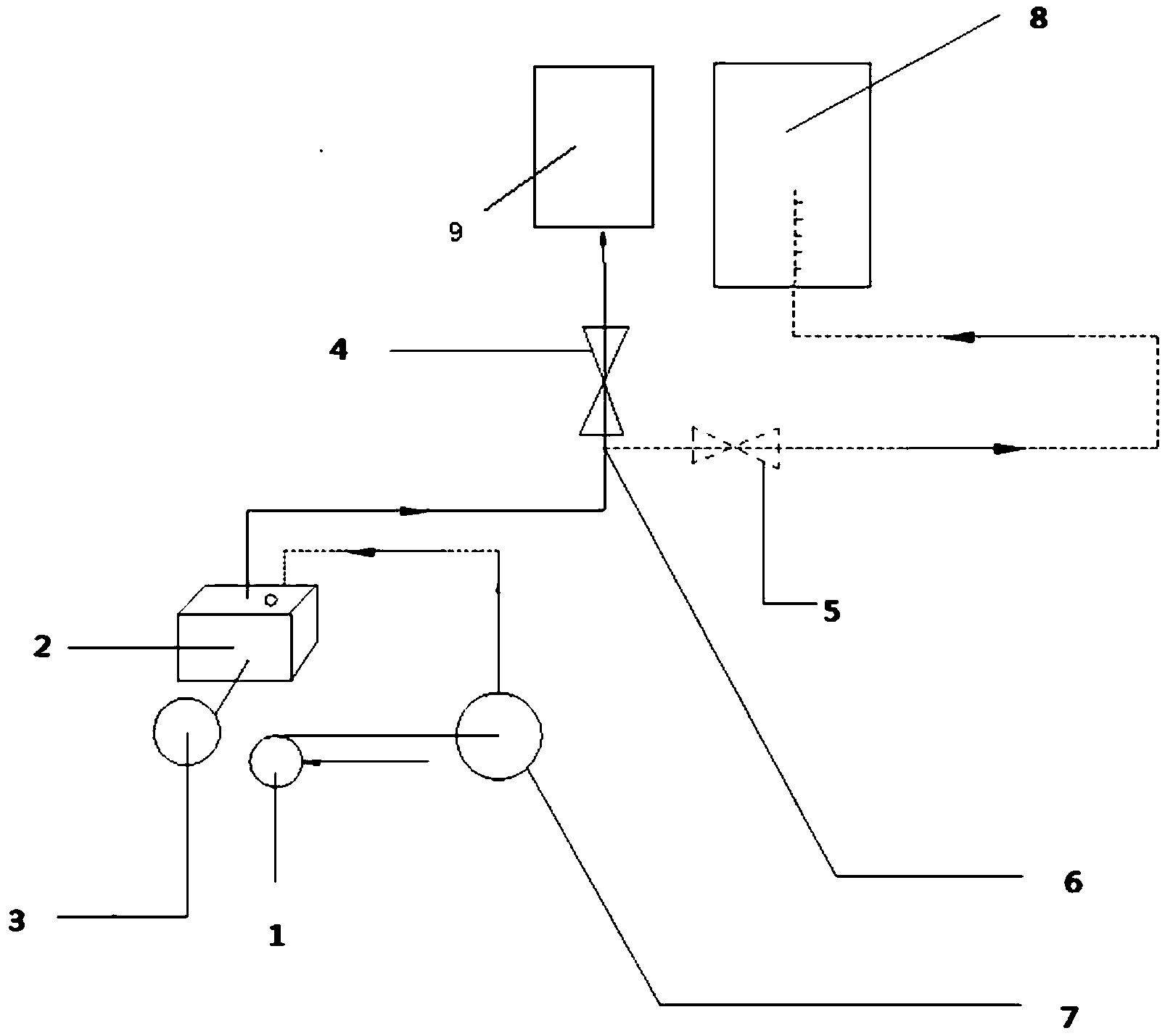

一種熱電站鍋爐排污降溫裝置，包括降溫池1，降溫池1通過管道與熱水泵7連接，熱水泵7通過管道連接在鍋爐疏水箱2上，鍋爐疏水箱2的輸出端通過管道分別連接有閘閥一4與閘閥二5，閘閥一 4連接在去除氧器9上，閘閥二5通過管道連接在循環水池8上;鍋爐疏水箱2的輸入端連接在鍋爐疏水泵3的輸出端。
所述的熱水泵7與鍋爐疏水箱2之間用DN50的管道連接。
所述的閘閥一4的進口端設置三通6，三通6為等徑三通，三通 6的三個接口分別通過管道連接疏水箱2的輸出端，閘閥一4和閘閥二5。
所述的閘閥二5通過管道連接在循環水池8的輸入端，并在循環水池8與閘閥二5的管道下方，每隔500mm垂直安裝一只DN25噴嘴。
本實用新型的有益效果：
在檢修期間，完成定期排污、連續排污閥門、事故放水閥門的內漏處理與鍋爐疏水箱2內部的防腐防銹處理，然后通過調整閘閥一4 與閘閥二5的狀態，實現了熱電站疏水至去除氧器9補水管線與該部分排水進入循環水池8補充循環水兩條管線的切換;該鍋爐排污水回收技術系統簡單可靠，投資費用小，進行技術改造后不僅可以減輕污水處理壓力，另一方面可以實現了水循環利用,實現節能降耗，同時對鍋爐疏水管線進行了沖洗后可以進行疏水給去除氧器9補水，實現了兩條管線的靈活切換。
