申請日2015.09.07
公開(公告)日2016.02.03
IPC分類號C02F11/12
摘要
本實用新型公開了一種應用于生態河道的污泥脫水裝置,包括機架和濾帶，濾帶包括上濾帶和下濾帶，上濾帶連接有糾偏輥和上張緊輥，下濾帶連接有改向輥和下張緊輥，上張緊輥和下張緊輥均連接有張緊裝置，機架內設有水槽，水槽包括第一水槽和第二水槽，第一水槽的上方設有重力分離區，第二水槽的上方設有鍥形脫水區和履帶脫水區，鍥形脫水區連接履帶脫水區，鍥形脫水區設有壓濾輥，履帶脫水區設有履帶傳動裝置，機架的上端設有進泥口，機架的側面設有出泥裝置。污泥通過進泥口進入污泥脫水裝置內，依次經過重力分離區、鍥形脫水區和履帶脫水區，施壓強度逐漸增加，充分消除污泥之間的空隙，排凈污泥中的水分，達到干化污泥的效果。

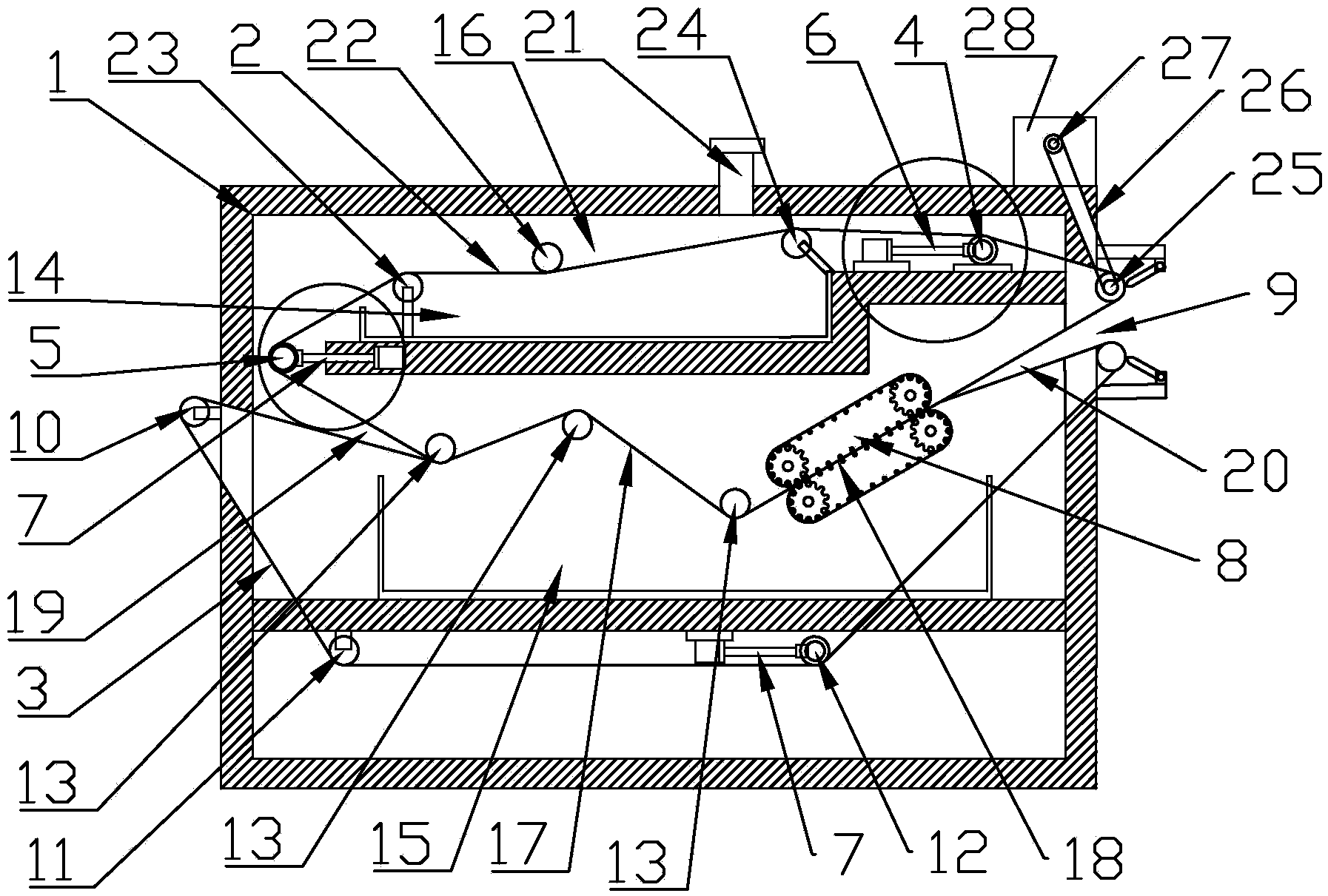

摘要附圖
權利要求書
1.一種應用于生態河道的污泥脫水裝置，包括機架和濾帶，所述濾帶包括上濾帶和下濾帶，其特征在于：所述上濾帶連接有糾偏輥和上張緊輥，所述糾偏輥連接有糾偏裝置，所述下濾帶連接有改向輥和下張緊輥，所述改向輥包括第一改向輥和第二改向輥，所述上張緊輥和所述下張緊輥均連接有張緊裝置，所述機架內設有水槽，所述水槽包括第一水槽和第二水槽，所述第一水槽的上方設有重力分離區，所述重力分離區上設有導向輥和壓輥，所述導向輥包括第一導向輥和第二導向輥，所述第二水槽的上方設有鍥形脫水區和履帶脫水區，所述鍥形脫水區連接所述履帶脫水區，所述鍥形脫水區設有壓濾輥，所述壓濾輥連接所述上濾帶和所述下濾帶，所述履帶脫水區設有履帶傳動裝置，所述履帶傳動裝置包括主動輪和從動輪，所述主動輪包括上主動輪和下主動輪，所述從動輪包括上從動輪和下從動輪，所述上主動輪和所述上從動輪上連接有上履帶，所述下主動輪和所述下從動輪上連接有下履帶，所述機架的上端設有進泥口，所述機架的側面設有出泥裝置，所述出泥裝置包括出泥支架和出泥輥，所述出泥支架包括上出泥支架和下出泥支架，所述出泥輥包括上出泥輥和下出泥輥，所述上出泥輥連接所述上濾帶。
2.根據權利要求1所述一種應用于生態河道的污泥脫水裝置，其特征在于：所述張緊裝置包括張緊氣缸和張緊連接桿，所述張緊氣缸連接所述張緊連接桿，所述張緊連接桿的另一端連接所述上張緊輥和所述下張緊輥。
3.根據權利要求1所述一種應用于生態河道的污泥脫水裝置，其特征在于：所述糾偏裝置包括糾偏氣缸和糾偏連接桿，所述糾偏氣缸連接所述糾偏連接桿，所述糾偏連接桿的另一端連接所述糾偏輥，所述糾偏輥和所述糾偏連接桿的連接處設有調壓表。
4.根據權利要求1所述一種應用于生態河道的污泥脫水裝置，其特征在于：所述上出泥支架上設有上刮板，所述上刮板連接所述上出泥輥，所述下出泥支架連接有下刮板，所述下刮板連接所述下出泥輥。
5.根據權利要求1所述一種應用于生態河道的污泥脫水裝置，其特征在于：所述上張緊輥和所述第一改向輥形成有鍥形脫水入泥口，所述上出泥輥和下出泥輥形成有履帶出泥槽，所述履帶出泥槽連接所述出泥裝置。
6.根據權利要求1所述一種應用于生態河道的污泥脫水裝置，其特征在于：所述上出泥輥內設有傳動軸，所述傳動軸連接有傳動皮帶，所述傳動皮帶連接有電機輸出軸，所述電機輸出軸連接有驅動電機。
說明書
一種應用于生態河道的污泥脫水裝置
技術領域
本實用新型涉及一種應用于生態河道的污泥脫水裝置。
背景技術
水下污泥通常是指粘土、泥沙、有機質及其各種礦物質的混合物，經過長時間的物理、化學及生物等作用沉積水底所形成。水下污泥能夠反映水體演化的歷史過程，是河流、湖泊和河流入海口灘涂等自然水體生態系統的重要組成部分。水下污泥的污染可以分為有機污染和無機污染，無機污染又分為氮磷等富營養化物質污染和重金屬污染，它們具有長期性、積累性、潛伏性和不可逆性等特點，能夠通過食物鏈成千百倍地富集，最終危害人體的健康。水下污泥可以通過脫水、干燥等處理步驟，變廢為寶，通過污泥脫水裝置將污泥脫水，變成人們所需的營養肥料。
實用新型內容
本實用新型的目的在于提供一種應用于生態河道的污泥脫水裝置，該裝置結構簡單、科學便利、針對性強、自動化程度高，很好地解決了污泥干化的問題。污泥通過進泥口進入污泥脫水裝置內，依次經過重力分離區、鍥形脫水區和履帶脫水區，施壓強度逐漸增加，充分消除污泥之間的空隙，排凈污泥中的水分，達到干化污泥的效果。
為了解決上述技術問題，采用如下技術方案：
一種應用于生態河道的污泥脫水裝置，包括機架和濾帶，濾帶包括上濾帶和下濾帶，上濾帶連接有糾偏輥和上張緊輥，糾偏輥連接有糾偏裝置，下濾帶連接有改向輥和下張緊輥，改向輥包括第一改向輥和第二改向輥，上張緊輥和下張緊輥均連接有張緊裝置，機架內設有水槽，水槽包括第一水槽和第二水槽，第一水槽的上方設有重力分離區，重力分離區上設有導向輥和壓輥，導向輥包括第一導向輥和第二導向輥，第二水槽的上方設有鍥形脫水區和履帶脫水區，鍥形脫水區連接履帶脫水區，鍥形脫水區設有壓濾輥，壓濾輥連接上濾帶和下濾帶，履帶脫水區設有履帶傳動裝置，履帶傳動裝置包括主動輪和從動輪，主動輪包括上主動輪和下主動輪，從動輪包括上從動輪和下從動輪，上主動輪和上從動輪上連接有上履帶，下主動輪和下從動輪上連接有下履帶，機架的上端設有進泥口，機架的側面設有出泥裝置，出泥裝置包括出泥支架和出泥輥，出泥支架包括上出泥支架和下出泥支架，出泥輥包括上出泥輥和下出泥輥，上出泥輥連接上濾帶。糾偏裝置可以避免因上濾帶在脫水工作中向一側跑偏，從而影響上濾帶的工作效率。張緊裝置可以使濾帶在脫水干化中時刻保持張緊的狀態，提高污泥脫水裝置的工作效率。污泥隨著上濾帶的運動進入重力分離區，重力分離區可以使污泥在平穩運動的同時過濾掉污泥中的游離水，游離水通過上濾帶流入第一水槽內，而污泥通過上濾帶進入鍥形脫水區。壓濾輥有3根，3 根壓濾輥通過纏繞上濾帶和下濾帶，使污泥在壓濾輥之間受擠壓再一次脫水，脫出的水流入第二水槽內，而污泥通過濾帶的運動進入履帶傳動裝置，履帶傳動裝置通過上主動輪和下主動輪分別帶動上履帶和下履帶，使污泥進一步脫水，最后通過出泥裝置得到干化的污泥粉末。
進一步，張緊裝置包括張緊氣缸和張緊連接桿，張緊氣缸連接張緊連接桿，張緊連接桿的另一端連接上張緊輥和下張緊輥。張緊氣缸通過張緊連接桿推動上張緊輥和下張緊輥?zhàn)髦本�運動，使上濾帶和下濾帶處于張緊的狀態，方便污泥的干化處理。
進一步，糾偏裝置包括糾偏氣缸和糾偏連接桿，糾偏氣缸連接糾偏連接桿，糾偏連接桿的另一端連接糾偏輥，糾偏輥和糾偏連接桿的連接處設有調壓表。
進一步，上出泥支架上設有上刮板，上刮板連接上出泥輥，下出泥支架連接有下刮板，下刮板連接下出泥輥。上刮板和下刮板可以把殘留在濾帶上的污泥刮下來，方便濾帶進行下一次的脫水工作。
進一步，上張緊輥和第一改向輥形成有鍥形脫水入泥口，上出泥輥和下出泥輥形成有履帶出泥槽，履帶出泥槽連接出泥裝置。
進一步，上出泥輥內設有傳動軸，傳動軸連接有傳動皮帶，傳動皮帶連接有電機輸出軸，電機輸出軸連接有驅動電機。驅動電機通過電機輸出軸帶動傳動皮帶，使濾帶作勻速回轉運動，帶動污泥進行脫水工作。
由于采用上述技術方案，具有以下有益效果：
本實用新型為一種應用于生態河道的污泥脫水裝置，該裝置結構簡單、科學便利、針對性強、自動化程度高，很好地解決了污泥干化的問題。驅動電機通過電機輸出軸帶動傳動皮帶，使濾帶作勻速回轉運動，帶動污泥進行脫水工作。糾偏輥連接的糾偏裝置可以避免因上濾帶在脫水工作中向一側跑偏，從而影響上濾帶的工作效率。張緊裝置可以使濾帶在脫水干化中時刻保持張緊的狀態，提高污泥脫水裝置的工作效率。污泥隨著上濾帶的運動進入重力分離區，重力分離區可以使污泥在平穩運動的同時過濾掉污泥中的游離水，游離水通過上濾帶流入第一水槽內，而污泥通過上濾帶進入鍥形脫水區。壓濾輥有3根，3 根壓濾輥通過纏繞上濾帶和下濾帶，使污泥在壓濾輥之間受擠壓再一次脫水，脫出的水流入第二水槽內，而污泥通過濾帶的運動進入履帶傳動裝置，履帶傳動裝置通過上主動輪和下主動輪分別帶動上履帶和下履帶，使污泥進一步脫水，最后通過出泥裝置得到干化的污泥粉末。上刮板和下刮板可以把殘留在濾帶上的污泥刮下來，方便濾帶進行下一次的脫水工作。
