申請日2017.01.08

　　公開(公告)日2017.08.15

　　IPC分類號B01D29/11; B01D29/90

　　摘要

　　本實用新型提供了一種改進型污水凈化過濾筒，屬于污水處理裝置領域。它解決了現有過濾筒過濾效率低問題。本改進型污水凈化過濾筒，包括頂部開口，底部設有圓形封板的筒體，筒體側部具有若干過濾孔，還包括分別設在筒體內的若干喇叭形隔板和若干圓形擋板，若干隔板和若干擋板依次間隔設置，且靠近筒體頂部位置為擋板，若干隔板通過連接桿一連接，若干擋板通過連接桿二連接，連接桿二垂直連接在若干擋板圓心位置，并與筒體同軸設置，連接桿一與筒體軸線平行，隔板小口徑端位于大口徑端上方，大口徑端與筒體內壁相抵，擋板直徑大于隔板小口徑端直徑。本過濾筒利用率更高。

　　權利要求書

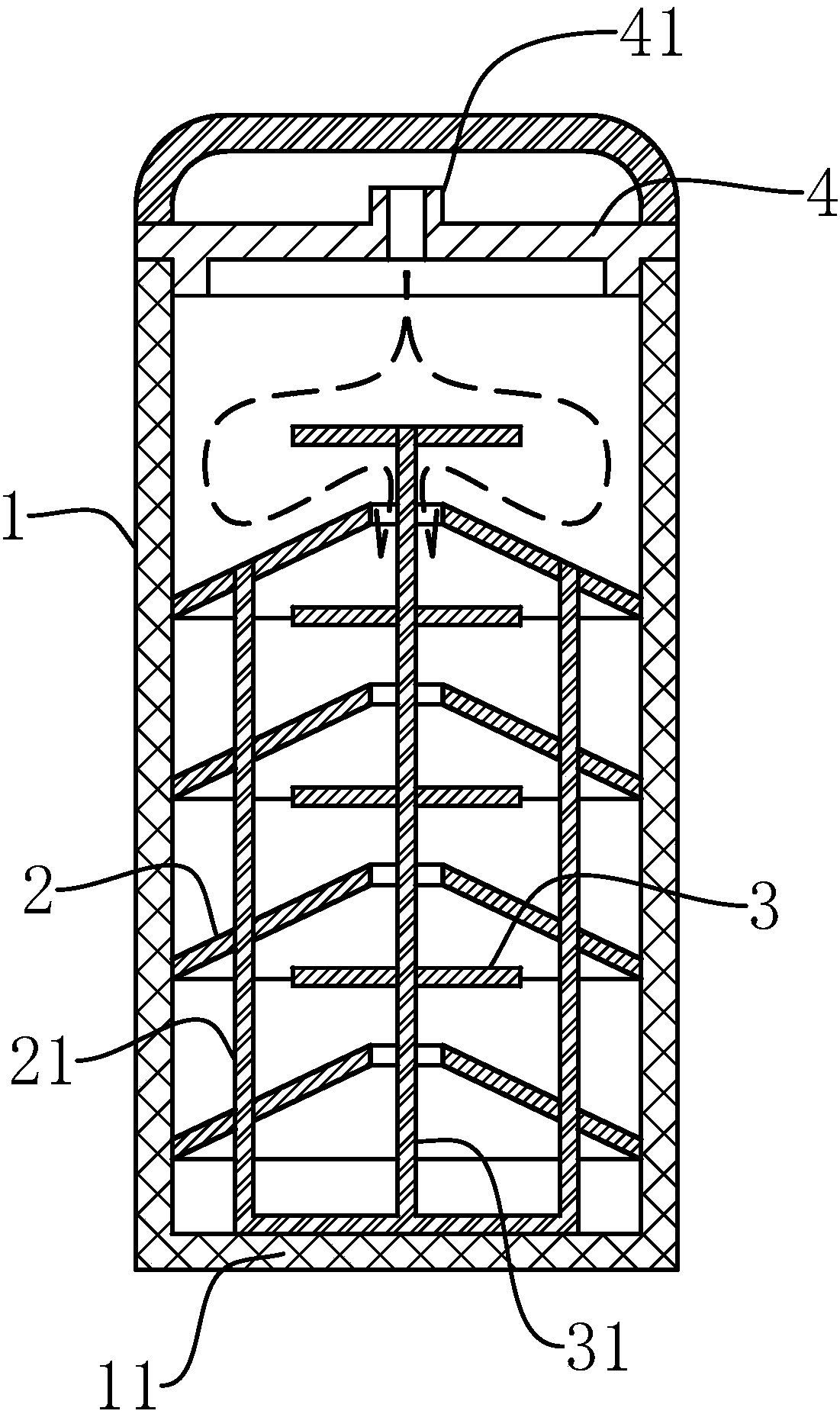

　　1.一種改進型污水凈化過濾筒，包括頂部開口，底部設有圓形封板(11)的筒體(1)，筒體(1)側部具有若干過濾孔，其特征在于：還包括分別設在筒體(1)內的若干喇叭形隔板(2)和若干圓形擋板(3)，若干隔板(2)和若干擋板(3)依次間隔設置，且靠近筒體(1)頂部位置為擋板(3)，若干隔板(2)通過連接桿一(21)連接，若干擋板(3)通過連接桿二(31)連接，連接桿二(31)垂直連接在若干擋板(3)圓心位置，并與筒體(1)同軸設置，連接桿一(21)與筒體(1)軸線平行，隔板(2)小口徑端位于大口徑端上方，大口徑端與筒體(1)內壁相抵，擋板(3)直徑大于隔板(2)小口徑端直徑。

　　2.根據權利要求1所述的一種改進型污水凈化過濾筒，其特征在于：所述的連接桿一(21)和連接桿二(31)底端相互連接，并支撐在封板(11)上。

　　3.根據權利要求2所述的一種改進型污水凈化過濾筒，其特征在于：還包括蓋在筒體(1)頂部的圓形蓋板(4)，蓋板(4)圓心位置設有進水接口(41)。

　　4.根據權利要求3所述的一種改進型污水凈化過濾筒，其特征在于：所述的擋板(3)和隔板(2)均為不銹鋼板。

　　說明書

　　一種改進型污水凈化過濾筒

　　技術領域

　　本實用新型屬于污水處理裝置技術領域，涉及一種改進型污水凈化過濾筒。

　　背景技術

　　現有污水處理過濾筒一般為底部封閉頂部開口的圓筒狀結構，利用側部進行過濾，污水過濾時，污物下沉，筒體靠近底部的筒壁利用率較高，導致筒體靠近頂部的筒壁利用率偏低，同時清污困難，因此有必要進行改進。

　　發明內容

　　本實用新型的目的是針對現有技術中存在的上述問題，提供了一種能提高過濾筒利用率的改進型污水凈化過濾筒。

　　本實用新型的目的可通過下列技術方案來實現：一種改進型污水凈化過濾筒，包括頂部開口，底部設有圓形封板的筒體，筒體側部具有若干過濾孔，其特征在于：還包括分別設在筒體內的若干喇叭形隔板和若干圓形擋板，若干隔板和若干擋板依次間隔設置，且靠近筒體頂部位置為擋板，若干隔板通過連接桿一連接，若干擋板通過連接桿二連接，連接桿二垂直連接在若干擋板圓心位置，并與筒體同軸設置，連接桿一與筒體軸線平行，隔板小口徑端位于大口徑端上方，大口徑端與筒體內壁相抵，擋板直徑大于隔板小口徑端直徑。

　　污水從筒體頂部進入筒體，經過最上方擋板阻擋，使污水流到最上方隔板和筒體之間，并被筒體過濾，同時部分污水滿出，并依次向下流動，使得能更好的利用筒體各高度位置過濾，避免污水只利用筒體底部位置過濾，使得過濾筒利用率更高。

　　在上述的一種改進型污水凈化過濾筒中，所述的連接桿一和連接桿二底端相互連接，并支撐在封板上。

　　因此可以方便整體拆卸隔板和擋板進行清理。

　　在上述的一種改進型污水凈化過濾筒中，還包括蓋在筒體頂部的圓形蓋板，蓋板圓心位置設有進水接口。

　　在上述的一種改進型污水凈化過濾筒中，所述的擋板和隔板均為不銹鋼板。

　　與現有技術相比，本實用新型具有如下優點：

　　污水從筒體頂部進入筒體，經過最上方擋板阻擋，使污水流到最上方隔板和筒體之間，并被筒體過濾，同時部分污水滿出，并依次向下流動，使得能更好的利用筒體各高度位置過濾，避免污水只利用筒體底部位置過濾，使得過濾筒利用率更高。
