申請日2015.09.07

　　公開(公告)日2016.02.03

　　IPC分類號C02F11/12

　　摘要

　　本實用新型公開了一種應用于生態河道的污泥烘干機，包括烘干機和輸入絞龍，烘干機連接輸入絞龍，烘干機包括烘干機殼，烘干機殼內設有轉筒和轉動主軸，轉筒連接轉動主軸，轉動主軸上設有切割葉片，切割葉片上連接有推進斜板，烘干機殼的右端連接有排氣管和出泥管，出泥管連接有出泥漏斗，出泥漏斗連接有卸料器入管，卸料器入管連接有卸料器，卸料器的上端連接有引風機入管，引風機入管連接有引風機，卸料器的下端連接有卸料器出管，卸料器出管連接有出泥絞龍。通過轉筒地轉動，使污泥與熱氣對流和接觸熱交換，并加速污泥的蒸干速度，提高工作效率。烘干好的污泥通過卸料器順利進入出泥絞龍，得到塊狀或者粉末狀的晶體，達到變廢為寶的效果。

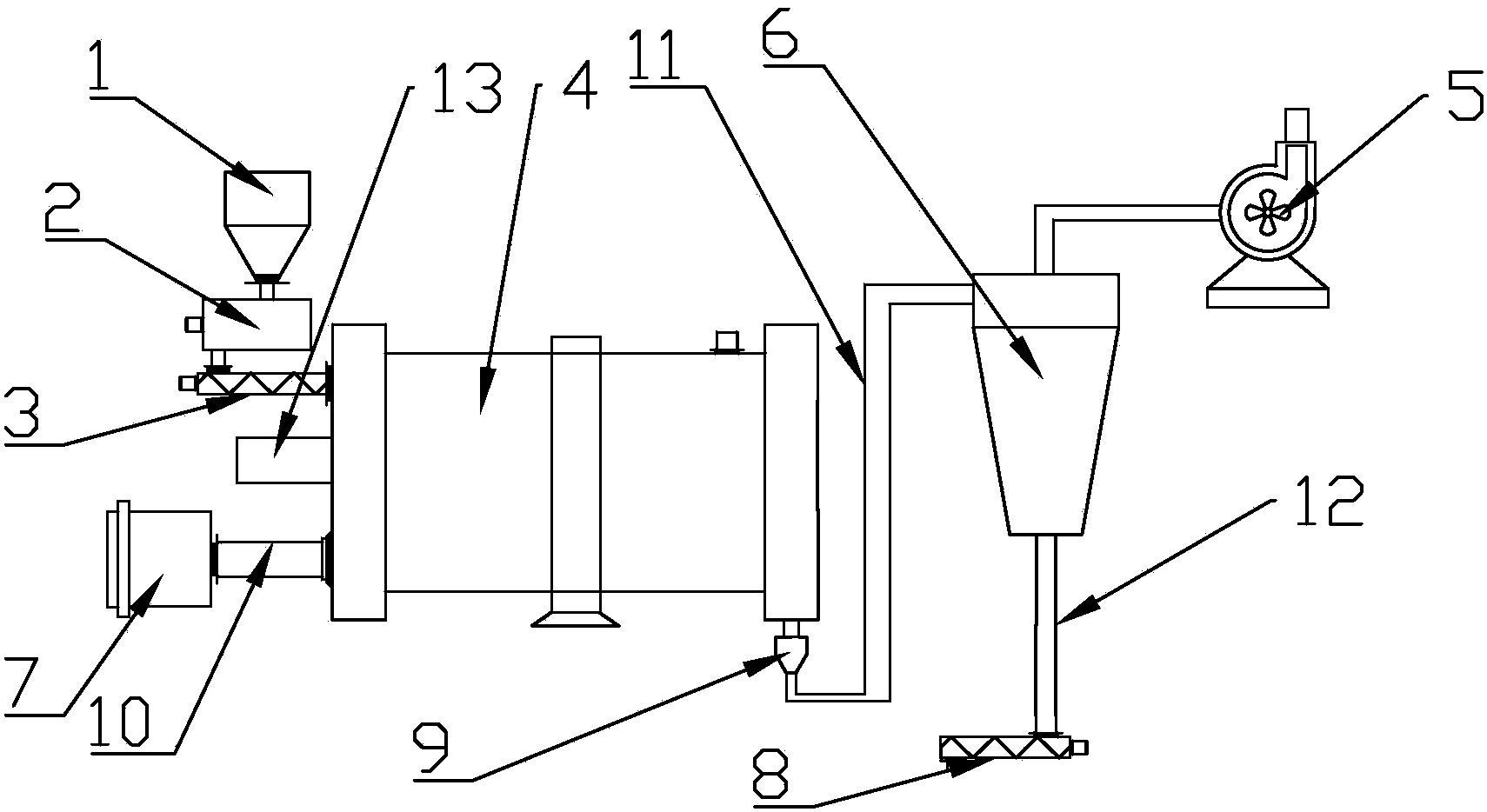

　　摘要附圖



　　權利要求書

　　1.一種應用于生態河道的污泥烘干機，包括烘干機和輸入絞龍，其特征在于：所述烘干機連接所述輸入絞龍，所述輸入絞龍包括絞龍機體，所述絞龍機體內設有空心軸和螺旋葉片，所述空心軸的兩端連接有端軸，所述空心軸內設有導流裝置，所述烘干機包括烘干機殼，所述烘干機殼內設有轉筒和轉動主軸，所述轉筒連接所述轉動主軸，所述轉動主軸連接有旋轉電機，所述轉動主軸上設有切割葉片，所述切割葉片上連接有推進斜板，所述烘干機殼的左端連接有入泥管和熱氣進氣管，所述入泥管連接所述輸入絞龍，所述熱氣進氣管連接有煤氣發生爐，所述烘干機殼的右端連接有排氣管和出泥管，所述出泥管連接有出泥漏斗，所述出泥漏斗連接有卸料器入管，所述卸料器入管連接有卸料器，所述卸料器的上端連接有引風機入管，所述引風機入管連接有引風機，所述卸料器的下端連接有卸料器出管，所述卸料器出管連接有出泥絞龍。

　　2.根據權利要求1所述一種應用于生態河道的污泥烘干機，其特征在于：所述烘干機殼的夾層中設有導熱油冷凝管，所述導熱油冷凝管的上端連接導熱油入口，所述導熱油冷凝管的另一端連接有導熱油出口。

　　3.根據權利要求1所述一種應用于生態河道的污泥烘干機，其特征在于：所述引風機包括引風機體，所述引風機體上設有引風入口和引風出口，所述引風出口連接所述引風機入管。

　　4.根據權利要求3所述一種應用于生態河道的污泥烘干機，其特征在于：所述引風機體內設有引風機旋轉葉片，所述引風機體的下端連接有底座，所述底座固定所述引風機體。

　　5.根據權利要求1所述一種應用于生態河道的污泥烘干機，其特征在于：所述導流裝置包括導流軸，所述導流軸上連接有導流片，所述導流片之間連接有加強肋板，所述導流軸內設有導流管。

　　6.根據權利要求1所述一種應用于生態河道的污泥烘干機，其特征在于：所述絞龍機體的上端設有絞龍機體入口，所述絞龍機體的下端設有絞龍機體出口,所述絞龍機體出口連接所述烘干機。

　　7.根據權利要求6所述一種應用于生態河道的污泥烘干機，其特征在于：所述絞龍機體入口連接有脫水機，所述脫水機連接有進泥漏斗。

　　說明書

　　一種應用于生態河道的污泥烘干機

　　技術領域

　　本實用新型涉及一種應用于生態河道的污泥烘干機。

　　背景技術

　　水下淤泥通常是指粘土、泥沙、有機質及其各種礦物質的混合物，經過長時間的物理、化學及生物等作用沉積水底所形成。水下淤泥能夠反映水體演化的歷史過程，是河流、湖泊和河流入海口灘涂等自然水體生態系統的重要組成部分。水下淤泥的污染可以分為有機污染和無機污染，無機污染又分為氮磷等富營養化物質污染和重金屬污染，它們具有長期性、積累性、潛伏性和不可逆性等特點，能夠通過食物鏈成千百倍地富集，最終危害人體的健康。水下污泥可以通過脫水、烘干等處理步驟，變廢為寶，通過污泥烘干機將污泥烘干，變成人們所需的營養肥料。

　　實用新型內容

　　本實用新型的目的在于提供一種應用于生態河道的污泥烘干機，該機器結構簡單、科學便利、針對性強、自動化程度高、工作效率高。脫水機先對污泥進行脫水處理，經過輸入絞龍進入烘干機，對污泥進行高壓熱氣烘干，最終在出泥絞龍的出口得到塊狀或者粉末狀的晶體，達到變廢為寶的效果。

　　為了解決上述技術問題，采用如下技術方案：

　　一種應用于生態河道的污泥烘干機，包括烘干機和輸入絞龍，烘干機連接輸入絞龍，輸入絞龍包括絞龍機體，絞龍機體內設有空心軸和螺旋葉片，空心軸的兩端連接有端軸，空心軸內設有導流裝置，烘干機包括烘干機殼，烘干機殼內設有轉筒和轉動主軸，轉筒連接轉動主軸，轉動主軸連接有旋轉電機，轉動主軸上設有切割葉片，切割葉片上連接有推進斜板，烘干機殼的左端連接有入泥管和熱氣進氣管，入泥管連接輸入絞龍，熱氣進氣管連接有煤氣發生爐，烘干機殼的右端連接有排氣管和出泥管，出泥管連接有出泥漏斗，出泥漏斗連接有卸料器入管，卸料器入管連接有卸料器，卸料器的上端連接有引風機入管，引風機入管連接有引風機，卸料器的下端連接有卸料器出管，卸料器出管連接有出泥絞龍。將脫水處理后的污泥經過輸入絞龍進入烘干機，烘干機連接有煤氣發生爐。通過煤氣發生爐產生的高壓熱氣進入烘干機內，并通過轉筒地轉動作用，污泥不斷地在烘干機內翻轉，使污泥與熱氣對流和接觸熱交換，并通過轉動主軸上切割葉片的切割、攪拌和粉碎作用，使污泥受熱更加均勻，加速污泥的蒸干速度，提高工作效率。通過推進斜板，使蒸干的污泥隨著轉動主軸不斷向前推進，從而避免污泥在轉筒內粘著，板結。烘干好的污泥通過卸料器順利進入出泥絞龍，得到塊狀或者粉末狀的晶體，達到變廢為寶的效果。

　　進一步，烘干機殼的夾層中設有導熱油冷凝管，導熱油冷凝管的上端連接導熱油入口，導熱油冷凝管的另一端連接有導熱油出口。當烘干結束后，對烘干機進行冷凝作用，使機體內部的零件不會因?yàn)殚L(zhǎng)期受熱而損壞，延長了機體的使用壽命。

　　進一步，引風機包括引風機體，引風機體上設有引風入口和引風出口，引風出口連接引風機入管。

　　進一步，引風機體內設有引風機旋轉葉片，引風機體的下端連接有底座，底座固定引風機體。

　　進一步，導流裝置包括導流軸，導流軸上連接有導流片，導流片之間連接有加強肋板，導流軸內設有導流管。導流裝置可以使污泥順利地通過輸入絞龍，使之不會在輸入絞龍內堵塞。

　　進一步，絞龍機體的上端設有絞龍機體入口，絞龍機體的下端設有絞龍機體出口，絞龍機體出口連接烘干機。

　　進一步，絞龍機體入口連接有脫水機，脫水機連接有進泥漏斗。脫水機先行對污泥進行脫水處理，為下一步地烘干工作做準備。

　　由于采用上述技術方案，具有以下有益效果：

　　本實用新型為一種應用于生態河道的污泥烘干機，該機器結構簡單、科學便利、針對性強、自動化程度高、工作效率高。將收集的水下污泥加入到進泥漏斗，經過脫水機地脫水，去除了大部分的水分。將脫水處理后的污泥經過輸入絞龍進入烘干機。烘干機連接有煤氣發生爐，通過煤氣發生爐產生的高壓熱氣進入烘干機內，并通過轉筒的轉動作用，污泥不斷地在烘干機內翻轉，使污泥與熱氣對流和接觸熱交換，并通過轉動主軸上切割葉片的攪拌和粉碎作用，使污泥受熱更加均勻，加速污泥的蒸干速度，提高工作效率。通過推進斜板，使蒸干的污泥隨著轉動主軸不斷向前推進，從而避免污泥在轉筒內粘著，板結。烘干好的污泥通過卸料器順利進入出泥絞龍，得到塊狀或者粉末狀的晶體，達到變廢為寶的效果。
