申請日2015.09.07

　　公開(公告)日2016.01.27

　　IPC分類號B01D36/04

　　摘要

　　本實用新型涉及一種應用于隧道掘進機的污水箱，包括箱體，所述的箱體內形成三個依次連通的過濾腔室，分別為第一過濾腔室、第二過濾腔室和第三過濾腔室，該第一過濾腔室與箱體的進水口相對應，所述的第二過濾腔室位于第一過濾腔室的底部，該第三過濾腔室位于第二過濾腔室的一側;在第一過濾腔室和第二過濾腔室的底部均設置有排污口。本實用新型的優點是：降低投入和維護成本，簡化維護程序，縮短維護時間，使TBM能夠在低投入的情況下簡便、高效、安全地達到排污功能。

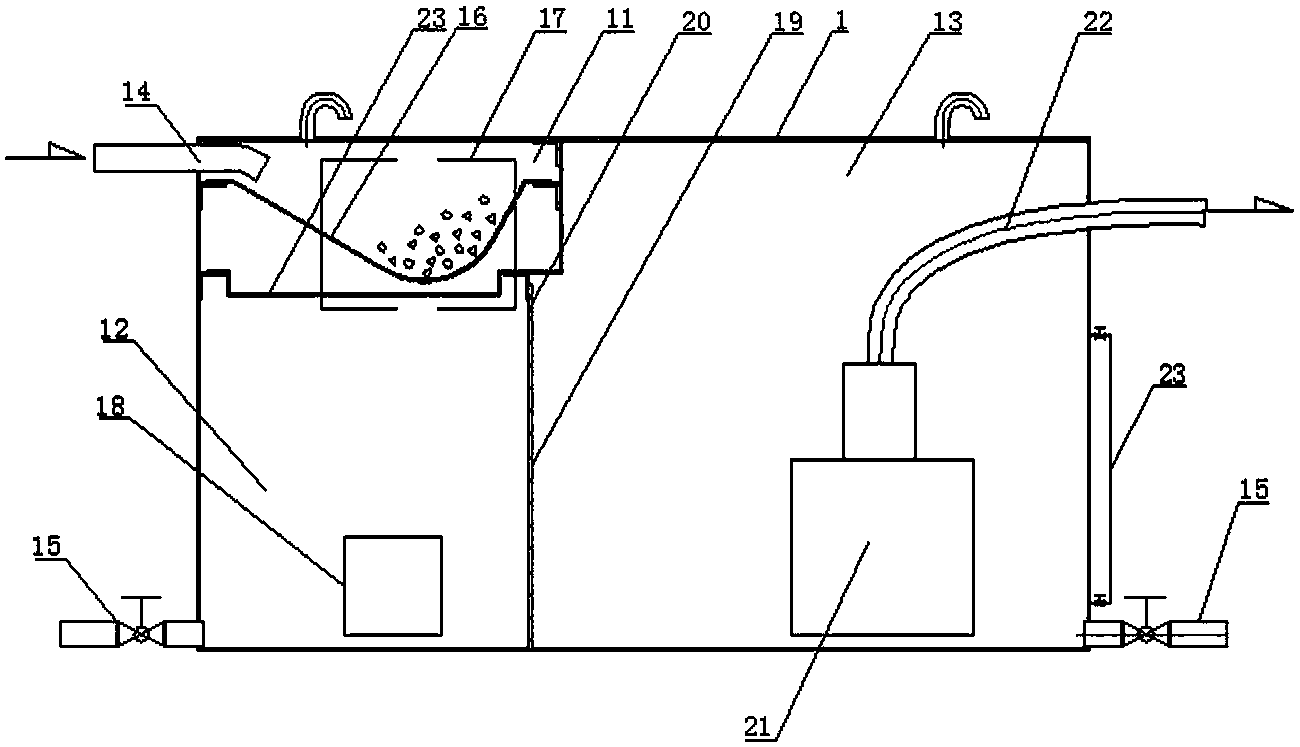

　　摘要附圖



　　權利要求書

　　1.一種應用于隧道掘進機的污水箱，包括箱體，其特征在于，所述的箱體內形成三個依次連通的腔室，分別為第一過濾腔室、第二過濾腔室和第三過濾腔室，該第一過濾腔室與箱體的進水口相對應，所述的第二過濾腔室位于第一過濾腔室的底部，該第三過濾腔室位于第二過濾腔室的一側;在第一過濾腔室和第二過濾腔室的底部均設置有排污口。

　　2.根據權利要求1所述的應用于隧道掘進機的污水箱，其特征在于，所述的第一過濾腔室的底部通過支架安裝有濾網，該濾網的中部向下凹陷形成碎石沙礫區。

　　3.根據權利要求2所述的應用于隧道掘進機的污水箱，其特征在于，所述的第二過濾腔室的上部通過支架安裝有擋水孔板，該擋水孔板與所述的濾網之間形成間距;該擋水孔板一側安裝有支撐板，在接近擋水孔板一端支撐板上開設有溢流口。

　　4.根據權利要求1或2或3所述的應用于隧道掘進機的污水箱，其特征在于，所述的第三過濾腔室內安裝有潛水泵，安裝在潛水泵上的排水管延伸至箱體外部;在所述的第三過濾腔室上還安裝有液位計，該液位計通過控制器與潛水泵連接。

　　5.根據權利要求4所述的應用于隧道掘進機的污水箱，其特征在于，所述的箱體上設置有清渣口和清淤口，所述的清渣口與第一過濾腔室相對應，所述的清淤口與所述的第二過濾腔室相對應。

　　6.根據權利要求2所述的應用于隧道掘進機的污水箱，其特征在于，所述的濾網為金屬絲網，網目不超過5目。

　　說明書

　　應用于隧道掘進機的污水箱

　　技術領域

　　本實用新型涉及一種污水箱，具體的是一種應用于隧道掘進機的污水箱。

　　背景技術

　　隨著軌道交通行業大力發展，硬巖隧道掘進機(TBM)在硬巖地質隧道施工方面得到了廣泛應用。TBM掘進過程中會遇到積水，對TBM設備造成較大危害，阻礙TBM正常施工，必須將此含有泥沙和大徑礫石的污水除去，才能保證TBM正常掘進。

　　目前國內外硬巖隧道掘進機應用的污水箱無過濾沉淀功能，僅用來貯存含有泥沙和大徑礫石的污水，污水累積到一定水量時，啟動污水箱內的大排量、高性能(可排出大直徑礫石)的污水泵將污水通過耐磨管路排出洞外。此種方案對污水泵及配套管路要求非常高，污水泵采用專用設計的大排量、高性能(可排出大直徑礫石)泵，配套管路要求耐磨性、防礫石割裂性能較高，投入成本較大，礫石對泵及管路磨損較大，造成污水泵及管路損壞，維護成本較大，頻繁的維護造成TBM掘進速度減慢，阻礙施工進度。

　　現有硬巖隧道掘進機(TBM)污水箱無過濾功能，不能過濾和沉淀出來水中的大徑礫石和泥沙，需專用設計高性能污水泵將污水排出，投入及維護成本高、維護頻繁且維護難度較大。

　　發明內容

　　為克服現有技術的缺陷，本實用新型提供一種應用于隧道掘進機的污水箱。本實用新型的技術方案是：一種應用于隧道掘進機的污水箱，包括箱體，所述的箱體內形成三個依次連通的過濾腔室，分別為第一過濾腔室、第二過濾腔室和第三過濾腔室，該第一過濾腔室與箱體的進水口相對應，所述的第二過濾腔室位于第一過濾腔室的底部，該第三過濾腔室位于第二過濾腔室的一側;在第一過濾腔室和第二過濾腔室的底部均設置有排污口。

　　所述的第一過濾腔室的底部通過支架安裝有濾網，該濾網的中部向下凹陷形成碎石沙礫區。

　　所述的第二過濾腔室的上部通過支架安裝有擋水孔板，該擋水孔板與所述的濾網之間形成間距;該擋水孔板一側安裝有支撐板，在接近擋水孔板一端支撐板上開設有溢流口。

　　所述的第三過濾腔室內安裝有潛水泵，安裝在潛水泵上的排水管延伸至箱體外部;在所述的第三過濾腔室上還安裝有液位計，該液位計通過控制器與潛水泵連接。

　　所述的箱體上設置有清渣口和清淤口，所述的清渣口與第一過濾腔室相對應，所述的清淤口與所述的第二過濾腔室相對應。

　　所述的濾網為金屬絲網，網目不超過5目。

　　本實用新型的優點是：降低投入和維護成本，簡化維護程序，縮短維護時間，使TBM能夠在低投入的情況下簡便、高效、安全地達到排污功能。
