申請日2015.09.07

　　公開(公告)日2016.01.27

　　IPC分類號C02F1/52

　　摘要

　　本實用新型公開了一種動態污水凈化器，包括罐體，所述罐體的內腔設有漏斗，所述漏斗的邊緣與罐體的內腔側面連接，且漏斗將罐體分隔為污水凈化室和污泥儲存室，所述漏斗的底部連接進水管的一端，所述進水管的另一端貫穿污泥儲存室的內腔側面，所述污水凈化室的內腔側面通過支撐桿連接有穩流錐，所述穩流錐的正下方設有集泥罩，在集泥罩的底部連接有導管，導管貫穿漏斗且末端設在污泥儲存室中，污泥儲存室的內腔頂部側面設有呼吸閥和引流管，且污泥儲存室的內腔底部側面設有排泥口，污水凈化室的頂部設有出水口。該動態污水凈化器，設備體積小，凈化效率高，占地面積小，運行費用低。

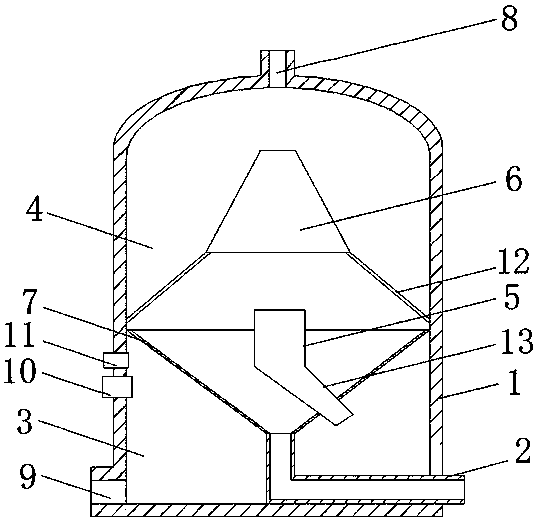

　　摘要附圖



　　權利要求書

　　1.一種動態污水凈化器，包括罐體(1)，其特征在于：所述罐體(1)的內腔設有漏斗(7)，所述漏斗(7)的邊緣與罐體(1)的內腔側面連接，且漏斗(7)將罐體(1)分隔為污水凈化室(4)和污泥儲存室(3)，所述漏斗(7)的底部連接進水管(2)的一端，所述進水管(2)的另一端貫穿污泥儲存室(3)的內腔側面，所述污水凈化室(4)的內腔側面通過支撐桿(12)連接有穩流錐(6)，所述穩流錐(6)的正下方設有集泥罩(5)，所述集泥罩(5)的底部連接有導管(13)，所述導管(13)貫穿漏斗(7)且末端設在污泥儲存室(3)中，所述污泥儲存室(3)的內腔頂部側面設有呼吸閥(11)和引流管(10)，且污泥儲存室(3)的內腔底部側面設有排泥口(9)，所述污水凈化室(4)的頂部設有出水口(8)。

　　2.根據權利要求1所述的一種動態污水凈化器，其特征在于：所述支撐桿(12)不少于三個，且支撐桿(12)沿穩流錐(6)的底部邊緣等距排列。

　　3.根據權利要求1所述的一種動態污水凈化器，其特征在于：所述排泥口(9)與污泥儲存室(3)的內腔底面平齊。

　　4.根據權利要求1所述的一種動態污水凈化器，其特征在于：所述穩流錐(6)設在出水口(8)的正下方。

　　說明書

　　一種動態污水凈化器

　　技術領域

　　本實用新型涉及污水凈化技術領域，具體為一種動態污水凈化器。

　　背景技術

　　隨著工業的發展，污水凈化器被廣泛應用，現有技術中流行的凈化方式多為反應沉降、斜管沉淀、淺層氣浮和物理過濾，這些凈化方式缺點是投資大、占地面積大、耗電量大、運行費用高、維修費用高，為此，我們提出一種動態污水凈化器。

　　實用新型內容

　　本實用新型的目的在于提供一種動態污水凈化器，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種動態污水凈化器，包括罐體，所述罐體的內腔設有漏斗，所述漏斗的邊緣與罐體的內腔側面連接，且漏斗將罐體分隔為污水凈化室和污泥儲存室，所述漏斗的底部連接進水管的一端，所述進水管的另一端貫穿污泥儲存室的內腔側面，所述污水凈化室的內腔側面通過支撐桿連接有穩流錐，所述穩流錐的正下方設有集泥罩，所述集泥罩的底部連接有導管，所述導管貫穿漏斗且末端設在污泥儲存室中，所述污泥儲存室的內腔頂部側面設有呼吸閥和引流管，且污泥儲存室的內腔底部側面設有排泥口，所述污水凈化室的頂部設有出水口。

　　優選的，所述支撐桿不少于三個，且支撐桿沿穩流錐的底部邊緣等距排列。

　　優選的，所述排泥口與污泥儲存室的內腔底面平齊。

　　優選的，所述穩流錐設在出水口的正下方。

　　與現有技術相比，本實用新型的有益效果是：該動態污水凈化器，能將混凝反應、過濾沉淀、澄清工藝設備一體化，在進水管的管口投加絮凝化學藥劑，污水斜向進入污水凈化室時形成旋流，使污水混合反應上升，在污水凈化室逐漸形成密實的污泥層，穩流錐阻止污泥上行，由引流管將多余污泥引入污泥儲存室，凈化后的水從污水凈化室頂部的出水口流出，該動態污水凈化器能將混凝反應、過濾沉淀、澄清工藝設備一體化，實現了在污水凈化室自動形成懸浮過濾層，提高了凈化效率，減小了設備體積、占地面積及投資，操作簡單，運行費用低，經過一次處理就可以使污水達到回用或者排放的指標。
