申請日2015.09.07
公開(公告)日2016.02.10
IPC分類號C02F9/06; C02F103/04
摘要
本實用新型公開一種純化水處理系統，包括原水罐、板式換熱器、多介質過濾器、活性碳濾器、保安過濾器、一級反滲透裝置、EDI裝置和純化水儲罐，原水罐與多介質過濾器連接，原水罐與板式換熱器連接，板式換熱器與多介質過濾器連接，多介質過濾器與活性碳濾器連接，活性碳過濾器與保安過濾器連接，保安過濾器與一級反滲透裝置連接，一級反滲透裝置與EDI裝置連接，EDI裝置與純化水儲罐連接。原水罐內儲存的原水依次通過多介質過濾器、活性碳濾器、保安過濾器、一級反滲透裝置和EDI裝置，當需要對原水進行加熱時，將原水輸進板式換熱器內，原水被加熱后，再輸送至多介質過濾器內進行處理。

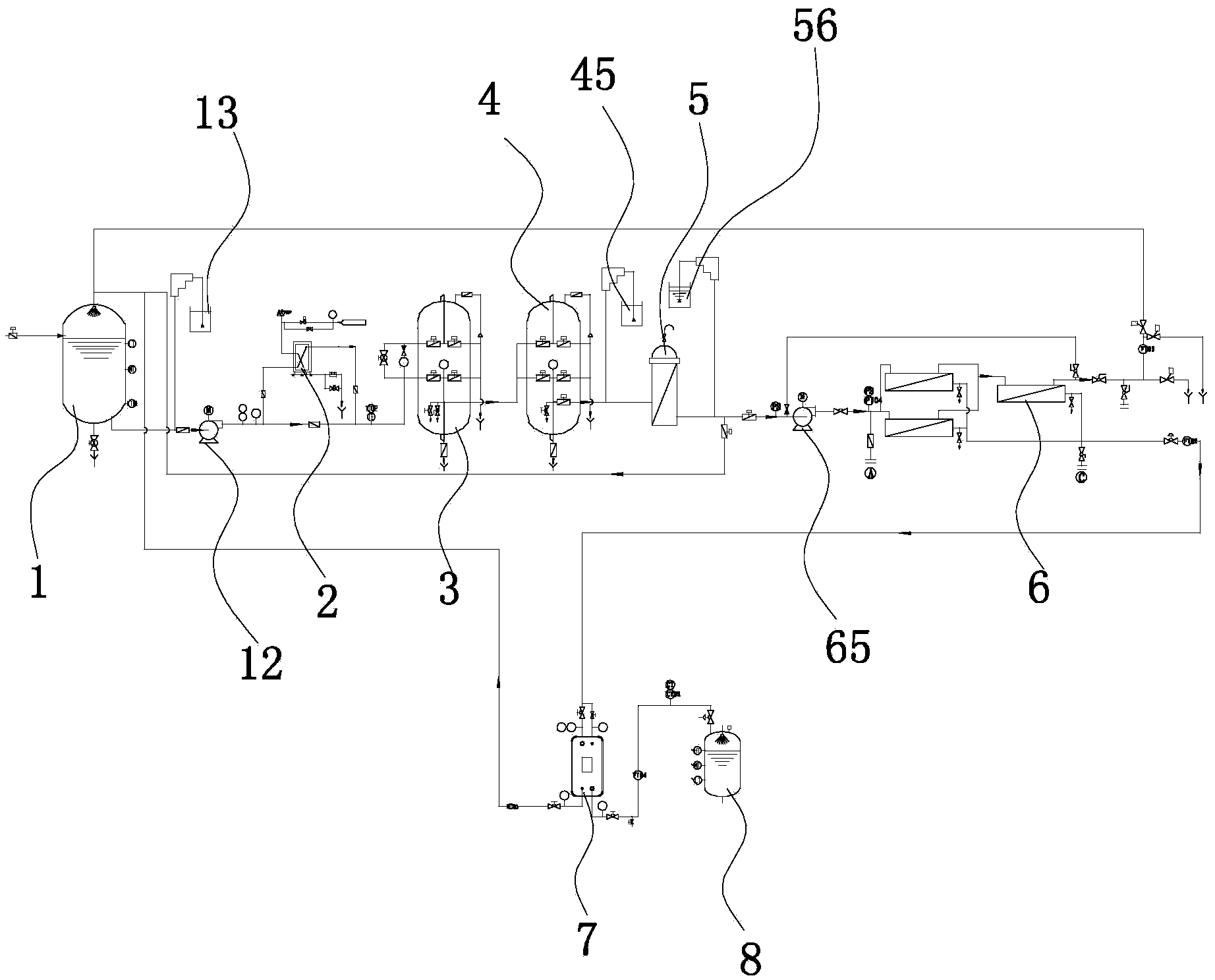

摘要附圖
權利要求書
1.純化水處理系統，其特征在于，包括原水罐、板式換熱器、多介質過濾器、活性碳濾器、保安過濾器、一級反滲透裝置、EDI裝置和純化水儲罐，
所述原水罐的出水口與多介質過濾器的進水口通過管道連接，所述原水罐的出水口與板式換熱器的進水口通過管道連接，所述板式換熱器的出水口與多介質過濾器的進水口通過管道連接，所述多介質過濾器的出水口與活性碳濾器的進水口通過管道連接，所述活性碳過濾器的出水口與保安過濾器的進水口通過管道連接，所述保安過濾器的第一出水口與一級反滲透裝置的進水口通過管道連接，所述保安過濾器的第二出水口與原水罐的進水口通過管道連接，所述一級反滲透裝置的第一出水口與EDI裝置的進水口通過管道連接，所述一級反滲透裝置的第二出水口與原水罐的進水口通過管道連接，所述EDI裝置的淡化水出水口與純化水儲罐通過管道連接，所述EDI裝置的濃水出水口與原水罐的進水口通過管道連接。
2.根據權利要求1所述的純化水處理系統，其特征在于，所述原水罐與多介質過濾器連接的管道上設有絮凝加藥裝置。
3.根據權利要求1所述的純化水處理系統，其特征在于，所述活性碳過濾器與保安過濾器連接的管道上設有阻垢劑加藥裝置。
4.根據權利要求1所述的純化水處理系統，其特征在于，所述保安過濾器與一級反滲透裝置連接的管道上設有氫氧化鈉加藥裝置。
5.根據權利要求1所述的純化水處理系統，其特征在于，所述原水罐與板式換熱器連接的管道上設有增壓泵。
6.根據權利要求1所述的純化水處理系統，其特征在于，所述保安過濾器與一級反滲透裝置連接的管道上設有一級高壓泵。
說明書
純化水處理系統
技術領域
本實用新型屬于水處理設備，更具體涉及一種純化水處理系統。
背景技術
在日化用品的生產廠內需要使用大量的純化水，用于生產管路的循環、設備的清洗以及實驗裝置、配液等。原水在處理過程中，會產生一定的濃度較高的水，現有的處理系統是將過濾器的濃水出水口排放的水直接排放掉，不利于環境的保護。
實用新型內容
為了解決上述技術問題，本實用新型提供一種可循環處理原水的純化水處理系統。
為了獲得上述技術效果，本實用新型的技術方案如下：
純化水處理系統，包括原水罐、板式換熱器、多介質過濾器、活性碳濾器、保安過濾器、一級反滲透裝置、EDI裝置和純化水儲罐，
純化水處理系統，包括原水罐、板式換熱器、多介質過濾器、活性碳濾器、保安過濾器、一級反滲透裝置、EDI裝置和純化水儲罐，
原水罐的出水口與多介質過濾器的進水口通過管道連接，原水罐的出水口與板式換熱器的進水口通過管道連接，板式換熱器的出水口與多介質過濾器的進水口通過管道連接，多介質過濾器的出水口與活性碳濾器的進水口通過管道連接，活性碳過濾器的出水口與保安過濾器的進水口通過管道連接，保安過濾器的第一出水口與一級反滲透裝置的進水口通過管道連接，保安過濾器的第二出水口與原水罐的進水口通過管道連接，一級反滲透裝置的第一出水口與EDI裝置的進水口通過管道連接，一級反滲透裝置的第二出水口與原水罐的進水口通過管道連接，EDI裝置的淡化水出水口與純化水儲罐通過管道連接，EDI裝置的濃水出水口與原水罐的進水口通過管道連接。
其有益效果為：原水罐內儲存的原水依次通過多介質過濾器、活性碳濾器、保安過濾器、一級反滲透裝置和EDI裝置，當需要對原水進行加熱時，將原水輸進板式換熱器內，原水被加熱后，再輸送至多介質過濾器內進行處理。本實用新型保安過濾器、一級反滲透裝置的第二出水口和EDI裝置的濃水出水口分別與原水罐連通，將保安過濾器、一級反滲透裝置的第二出水口和EDI裝置的濃水出水口排放的水輸送至原水罐內，與注入進原水罐的原水混合進行循環處理，避免直接排放造成的環境污染。
在一些實施方式中，原水罐與多介質過濾器連接的管道上設有絮凝加藥裝置。
其有益效果為：通過絮凝加藥裝置向從原水罐輸出的未經過處理的原水內添加絮凝劑，絮凝劑將水中的懸浮物絮凝呈棉絮狀，再通過后期的過濾器將棉絮狀棉絮狀懸浮物過濾掉。
在一些實施方式中，活性碳過濾器與保安過濾器連接的管道上設有阻垢劑加藥裝置。
其有益效果為：通過阻垢劑加藥裝置添加阻垢劑，對保安過濾器進行清洗，除去保安過濾器中的碳酸鹽、硫酸鹽及金屬氧化垢及硅垢，延長保安過濾器的使用壽命。
在一些實施方式中，保安過濾器與一級反滲透裝置連接的管道上設有氫氧化鈉加藥裝置。
其有益效果為：通過氫氧化鈉加藥裝置向原水中添加氫氧化鈉藥劑，用于調節原水的pH值。
在一些實施方式中，原水罐與板式換熱器連接的管道上設有增壓泵。
其有益效果為：當原水需要加熱時，通過增壓泵將原水輸進板式換熱器內。
在一些實施方式中，保安過濾器與一級反滲透裝置連接的管道上設有一級高壓泵。
其有益效果為：一級高壓泵用于將保安過濾器內的原水輸進一級反滲透裝置內。
