　　本實用新型涉及一種污泥濃縮及輸送系統，其特征是：包括濃縮池、污泥螺桿泵、儲泥罐、潛污泵和污泥破碎機，所述濃縮池上連接有潛污泵，所述潛污泵與污泥破碎機連接，所述儲泥罐與污泥螺桿泵連接。有益效果:本實用新型在進泥口增加了破碎機，把污泥中的大物塊，塑料等切碎，防止螺桿泵的磨損;提高了螺桿泵的使用壽命，污泥由儲泥池利用潛水泵提升至小儲泥罐，減小螺桿泵的安裝高程，工作負荷;由于污泥在儲泥罐中有停留時間，可以使污泥進一步濃縮，將螺桿泵的流量改為20m3/h，使板框進泥時間縮短，減少產泥周期，降低能耗、泥餅含水率。

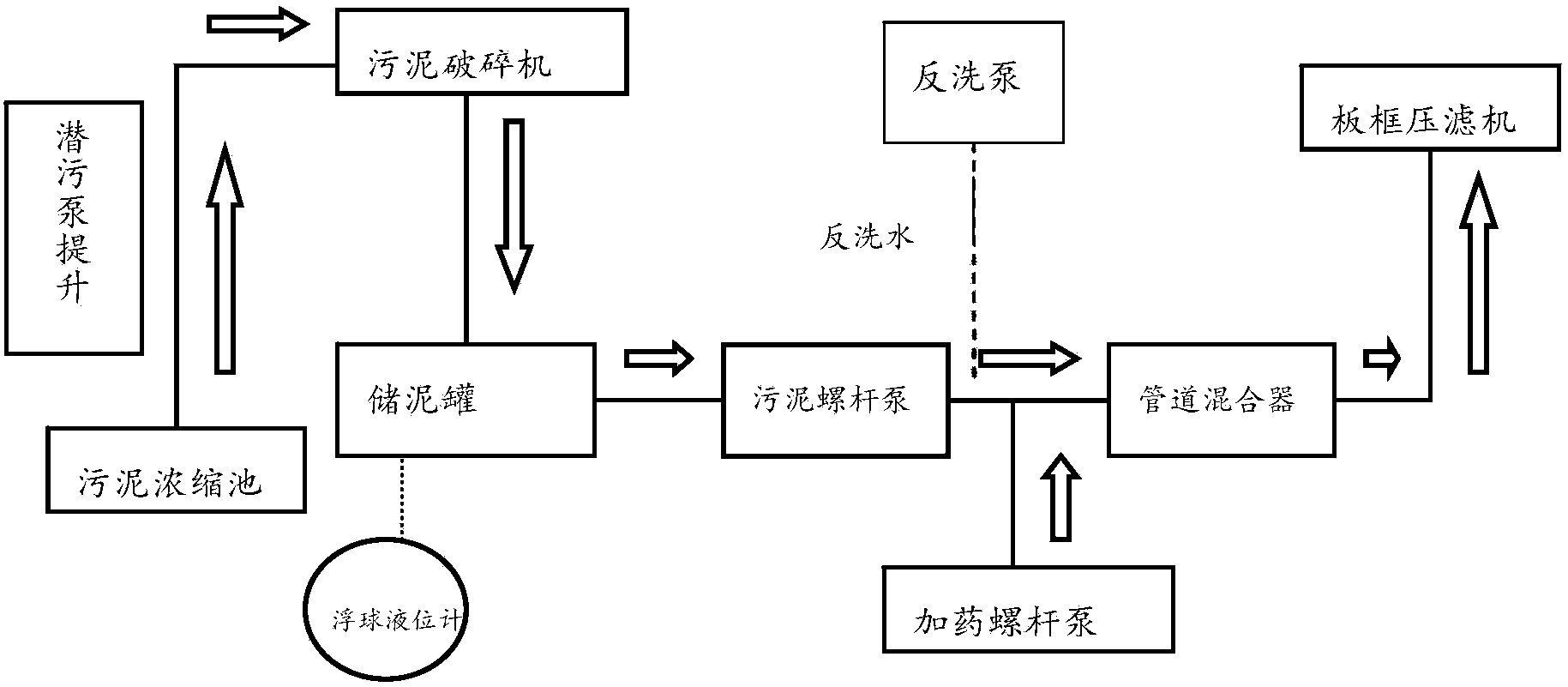

　　摘要附圖



　　權利要求書

　　1.一種污泥濃縮及輸送系統，其特征是：包括濃縮池、污泥螺桿泵、儲泥罐、潛污泵和污泥破碎機，所述濃縮池上連接有潛污泵，所述潛污泵與污泥破碎機連接，所述儲泥罐與污泥螺桿泵連接。

　　2.根據權利要求1所述的污泥濃縮及輸送系統，其特征是：所述污泥螺桿泵后端通過管路連接有加藥螺桿泵，所述加藥螺桿泵后端通過管路連接管路混合器進入板框壓濾機。

　　3.根據權利要求1所述的污泥濃縮及輸送系統，其特征是：所述儲泥罐中置有浮球液位計。

　　4.根據權利要求1或2所述的污泥濃縮及輸送系統，其特征是：所述污泥螺桿泵的進泥口直徑為D80-D100，濃縮池的出泥管道直徑為 D100-D125。

　　說明書

　　污泥濃縮及輸送系統

　　技術領域

　　本實用新型屬于污水處理設備，尤其涉及一種污泥濃縮及輸送系統。

　　背景技術

　　污泥濃縮及輸送系統，由于儲泥池池容小，氣浮池排出的浮渣在儲泥池內停留時間很短，每臺進泥泵的流量是12m3/h,不能滿足板框壓濾機的供泥需求，且儲泥池污水容易外溢。濃縮池到螺桿泵的地面安裝高度差較大(約為4m)，螺桿泵的處理能力為12m3/h無法滿足污泥脫水機，導致儲泥池污水外溢，造成河道二次污染，直接影響進水水質;濃縮池的液面高度小于螺桿泵的安裝高度。這樣導致螺桿泵不易吸泥，即使能吸泥，對螺桿泵的定子磨損厲害，減少螺桿泵的使用壽命。螺桿泵前面缺少污泥破碎機，如果污泥中含有大物塊，或者塑料袋等，容易造成螺桿泵的磨損，儲泥池能雜物較多導致污泥螺桿泵經常堵塞，造成定子、轉子經常損壞影響污泥泵的正常運行。減少其使用壽命。

　　實用新型內容

　　本實用新型是為了克服現有技術中的不足，提供一種污泥濃縮及輸送系統，能將污泥輸送至板框壓濾機，減少了板框壓濾機進泥的時間，減少對設備的損害，從而保證了后序設備的正常運行。

　　本實用新型為實現上述目的，通過以下技術方案實現，一種污泥濃縮及輸送系統，其特征是：包括濃縮池、污泥螺桿泵、儲泥罐、潛污泵和污泥破碎機，所述濃縮池上連接有潛污泵，所述潛污泵與污泥破碎機連接，所述儲泥罐與污泥螺桿泵連接。

　　所述污泥螺桿泵后端通過管路連接有加藥螺桿泵，所述加藥螺桿泵后端通過管路連接管路混合器進入板框壓濾機。

　　所述儲泥罐中置有浮球液位計。

　　所述污泥螺桿泵的進泥口直徑為D80-D100，濃縮池的出泥管道直徑為D100-D125。

　　有益效果:與現有技術相比，本實用新型在進泥口增加了破碎機，把污泥中的大物塊，塑料等切碎，防止螺桿泵的磨損;提高了螺桿泵的使用壽命，由于增加了螺桿泵的進泥流量(12m3/h增加到20m3/h)，減少了板框壓濾機進泥的時間，提高工作效率，污泥由儲泥池利用潛水泵提升至小儲泥罐，減小螺桿泵的安裝高程，工作負荷;由于污泥在儲泥罐中有停留時間，可以使污泥進一步濃縮，在停用螺桿泵時，可以用反洗泵清理螺桿泵管路內污泥;將螺桿泵的流量改為20m3/h，使板框進泥時間縮短，減少產泥周期，降低能耗、泥餅含水率;增設加藥泵投加絮凝劑，污泥與絮凝劑經管路混合器混合可以使污泥進入板框之前進一步絮凝濃縮。
