申請日2015.09.07

　　公開(公告)日2016.02.17

　　IPC分類號G01N33/18; G08C17/02

　　摘要

　　本實用新型公開了一種工業化污水處理在線處理監測裝置，包括現場測量變送單元，無線傳輸模塊以及上位手持監控單元，所述現場測量變送單元通過無線傳輸模塊與所述上位手持監控單元無線通訊連接，所述現場測量變送單元包括相互連接的污水測量變送模塊和無線發送模塊，所述污水測量變送模塊包括相互連接的A/D轉換電路和現場控制芯片，所述A/D轉換電路的輸入端分別連接有氮氧傳感器、總磷傳感器、pH傳感器、流量傳感器、COD傳感器以及溫度傳感器。本實用新型可實現上位監控單元與污水處理現場分離，能按照操作人員的設定實現分級報警，并具備語音提醒功能。遠離處理現場，集蜂鳴報警和真人發聲提醒相結合，具有人性化。且本實用新型結構簡單，方便實用，經濟效益高。

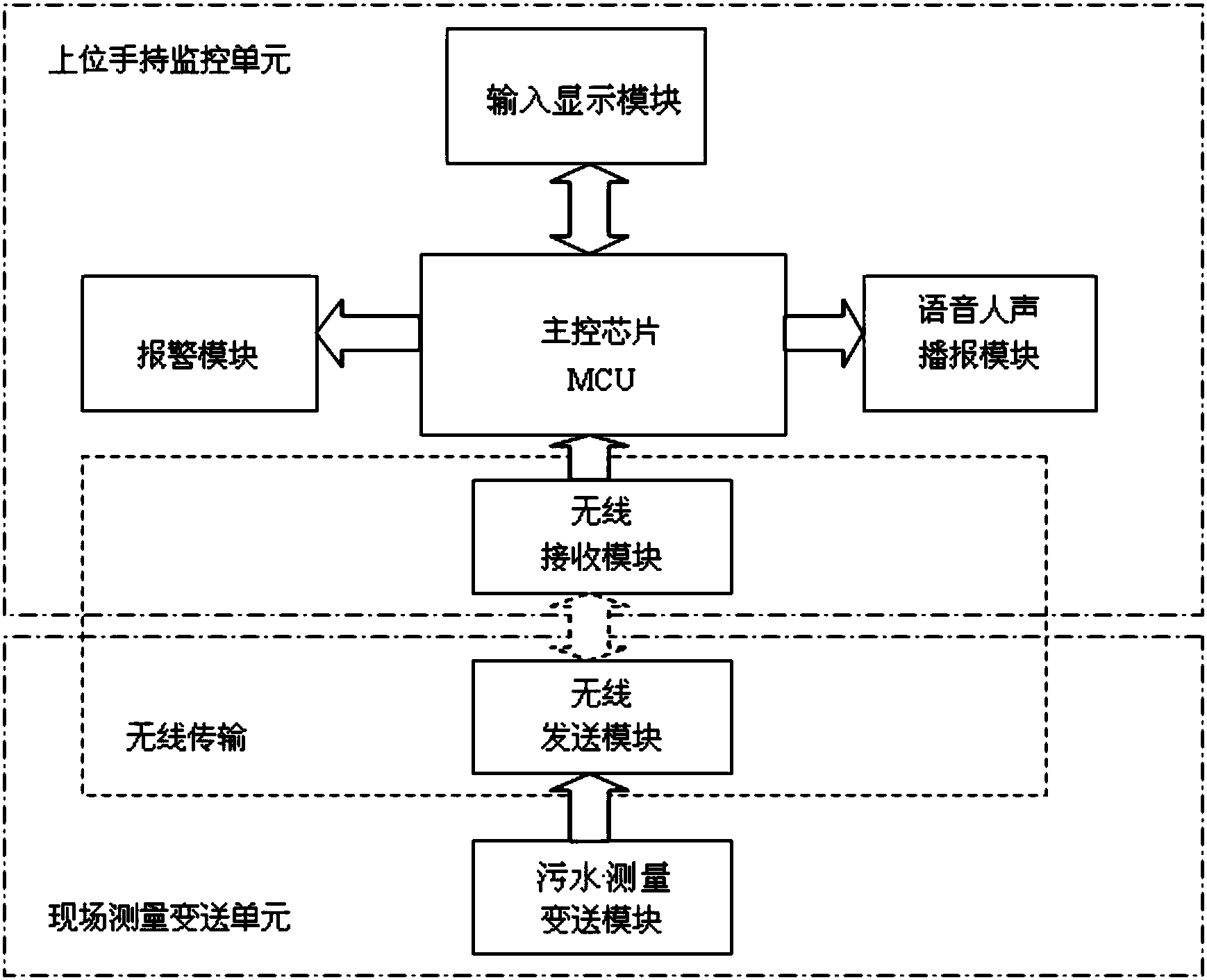

　　摘要附圖



　　權利要求書

　　1.一種工業化污水處理在線處理監測裝置，其特征在于：包括現場測量變送單元，無線傳輸模塊以及上位手持監控單元，所述現場測量變送單元通過無線傳輸模塊與所述上位手持監控單元無線通訊連接，所述現場測量變送單元包括相互連接的污水測量變送模塊和無線發送模塊，所述污水測量變送模塊包括相互連接的A/D轉換電路和現場控制芯片，所述A/D轉換電路的輸入端分別連接有氮氧傳感器、總磷傳感器、pH傳感器、流量傳感器、COD傳感器以及溫度傳感器，所述現場控制芯片的輸出端與所述無線發送模塊連接;所述無線發送模塊無線連接有無線接收模塊，所述無線接收模塊連接有主控芯片，所述主控芯片還連接有報警模塊、語音人聲播報模塊以及輸入顯示模塊，所述主控芯片還通過繼電器與污水處理設備相連接，所述現場控制芯片采用stm32f103單片機，所述無線傳輸模塊由無線通信芯片cc2430組成，所述上位手持監控單元實現將預輸入的污水指標與實測污水?dāng)?shù)值對比，實現分級語音播報及報警功能，所述輸入顯示模塊采用觸摸液晶屏。

　　說明書

　　一種工業化污水處理在線處理監測裝置

　　技術領域

　　本實用新型屬于一種工業生產監測裝置，更具體地說是一種工業化污水處理在線處理監測裝置。

　　背景技術

　　在工業生產過程中，污水處理實時測量控制是一個必不可少的重要環節。但是，目前現有的工廠生產設備上的測量報警裝置靠近生產現場，不支持分級設定預值，不具備語音模塊，操作人員使用不便，影響了生產的效率。因此企業迫切需要一種污水處理報警系統以克服此類不足。

　　實用新型內容

　　實用新型目的：本實用新型的目的是為了解決現有技術中的不足，提供一種結構簡單、安裝使用方便，且可進行實時監測和報警的工業化污水處理在線處理監測裝置。

　　技術方案：本實用新型所述的一種工業化污水處理在線處理監測裝置，包括現場測量變送單元，無線傳輸模塊以及上位手持監控單元，所述現場測量變送單元通過無線傳輸模塊與所述上位手持監控單元無線通訊連接，所述現場測量變送單元包括相互連接的污水測量變送模塊和無線發送模塊，所述污水測量變送模塊包括相互連接的A/D轉換電路和現場控制芯片，所述A/D轉換電路的輸入端分別連接有氮氧傳感器、總磷傳感器、pH傳感器、流量傳感器、COD傳感器以及溫度傳感器，所述現場控制芯片的輸出端與所述無線發送模塊連接;所述無線發送模塊無線連接有無線接收模塊，所述無線接收模塊連接有主控芯片，所述主控芯片還連接有報警模塊、語音人聲播報模塊以及輸入顯示模塊，所述主控芯片還通過繼電器與污水處理設備相連接，所述現場控制芯片采用stm32f103單片機，所述無線傳輸模塊由無線通信芯片cc2430組成，所述上位手持監控單元實現將預輸入的污水指標與實測污水?dāng)?shù)值對比，實現分級語音播報及報警功能，所述輸入顯示模塊采用觸摸液晶屏。

　　有益效果：本實用新型可實現上位監控單元與污水處理現場分離，能按照操作人員的設定實現分級報警，并具備語音提醒功能。遠離處理現場，集蜂鳴報警和真人發聲提醒相結合，具有人性化。且本實用新型結構簡單，方便實用，經濟效益高。
