申請日2015.08.26

　　公開(公告)日2016.02.03

　　IPC分類號C02F9/06

　　摘要

　　本實用新型公開了一種反滲透二級污水處理罐，包括方形的處理罐體，處理罐體底部設有集污槽，處理罐體內中部設有電解組件，電解組件包括雙層電解網板，雙層電解網板間形成一個儲水腔體，儲水腔體和集污槽之間設有格柵阻板，儲水腔體內部設有攪拌組件，攪拌組件包括轉軸和攪拌軸，轉軸上端與設置在處理罐體頂部的電機連接，攪拌軸間隔設于轉軸周邊，雙層電解網板與處理罐體左側內壁之間設有出水腔體，出水腔體頂部連接一級出水口;在雙層電解網板與處理罐體右側內壁間設有二級深濾區，在二級深濾區內設有至少一個復合型反滲透膜組件，本實用新型內部元件更換方便，適合中小企業使用。

　　權利要求書

　　1.一種反滲透二級污水處理罐，其特征在于，包括方形的處理罐體，處理罐體底部設有集污槽，集污槽底部設有排污口，集污槽一側設有入水口，處理罐體內中部設有電解組件，電解組件包括雙層電解網板，雙層電解網板間形成一個儲水腔體，儲水腔體和集污槽之間設有格柵阻板，儲水腔體內部設有攪拌組件，攪拌組件包括轉軸和攪拌軸，轉軸上端與設置在處理罐體頂部的電機連接，攪拌軸間隔設于轉軸周邊，雙層電解網板與處理罐體左側內壁之間設有出水腔體，出水腔體頂部連接一級出水口，出水腔體和集污槽之間設有活動的阻隔板;在雙層電解網板與處理罐體右側內壁間設有二級深濾區，在二級深濾區內設有至少一個復合型反滲透膜組件，復合型反滲透膜組件的下端通過固定座與罐體的右側內壁連接;復合型反滲透膜組件的復合膜結構由三層組成，分別為：聚酯材料無紡布層、多孔中間支撐層和聚酰胺材料超薄分離層。

　　2.根據權利要求1所述的一種反滲透二級污水處理罐，其特征在于，攪拌軸上設有多組攪拌單軸，攪拌單軸均勻間隔設置于攪拌軸上。

　　3.根據權利要求1所述的一種反滲透二級污水處理罐，其特征在于，在二級深濾區的底端設置有二級出水口。

　　說明書

　　一種反滲透二級污水處理罐

　　技術領域

　　本實用新型涉及污水處理設備領域，具體為一種反滲透二級污水處理罐。

　　背景技術

　　目前，處理企業生產過程中產生的小流量、高濁度、高懸浮物廢水，常使用連續處理工藝和成套設備，其中含有混凝設備、反應設備、沉淀設備、過濾設備、吸附設備、提升泵、中間水泵、清洗水泵等多個單體設備和電機水泵，且運行能耗高，維護困難。那么就需要一種結構簡單的、除污效率高的針對小流量、高濁度、高懸浮物廢水的廢水處理設有來解決這一現狀;反滲透凈水裝置具有出水水質安全、能去除水中各種有害雜質、對供水突發事件效果較好、出水口感較好、能降低水的硬度、煮水容器不結垢等優點。在家用水處理、化工工藝過程和廢水處理等領域，反滲透膜處理裝置應用較為廣泛。然而市面上現存的一些反滲透膜凈水裝置普遍存在著穩定性不足、脫鹽率不高等缺點，且通常故障率及漏水概率相對較高，結構復雜、價格較貴。此外，相關膜組件清洗較為復雜，影響了凈水裝置的使用效率。

　　實用新型內容

　　本實用新型的目的在于提供一種反滲透二級污水處理罐，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

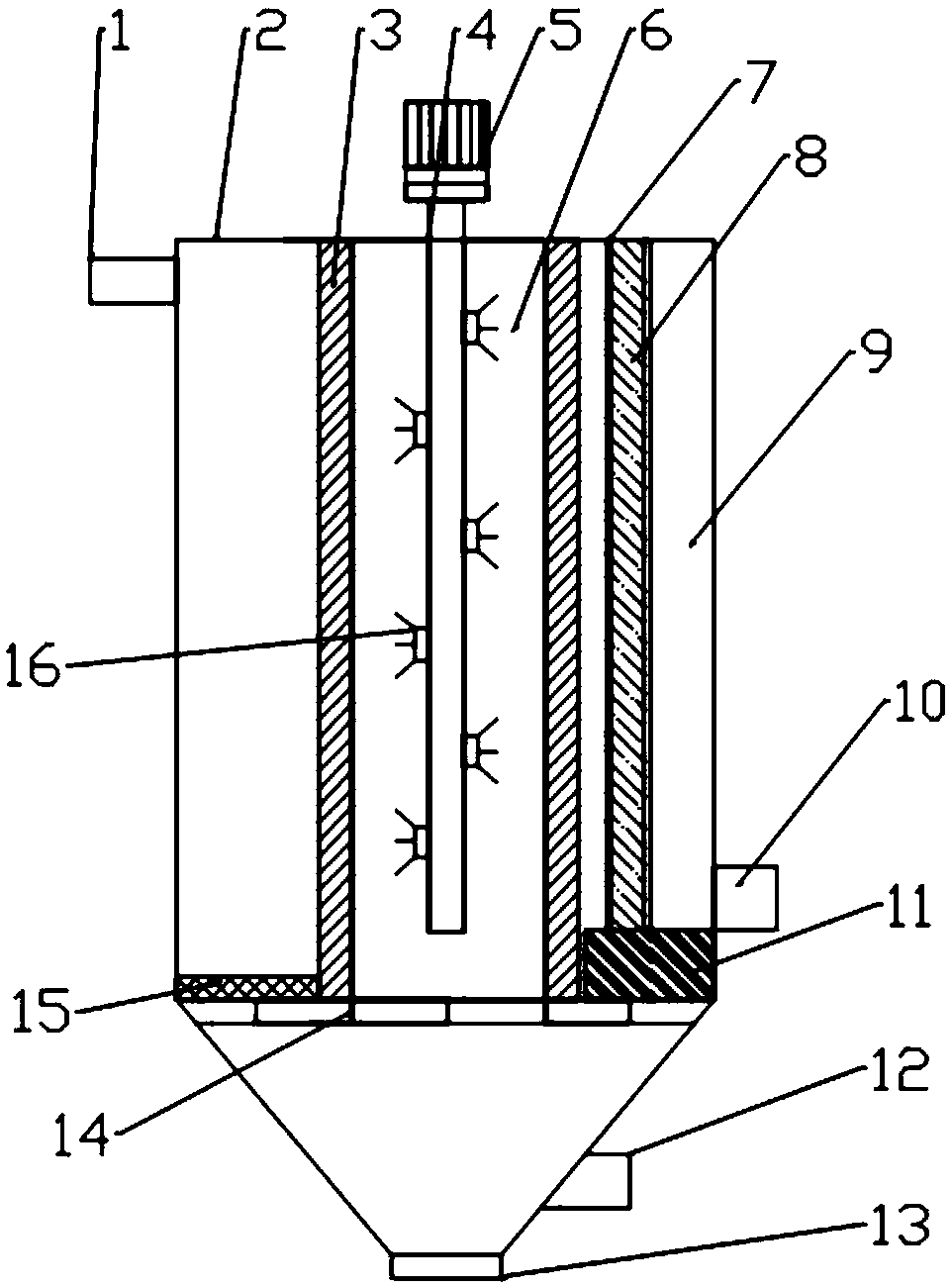

　　一種反滲透二級污水處理罐，包括方形的處理罐體，處理罐體底部設有集污槽，集污槽底部設有排污口，集污槽一側設有入水口，處理罐體內中部設有電解組件，電解組件包括雙層電解網板，雙層電解網板間形成一個儲水腔體，儲水腔體和集污槽之間設有格柵阻板，儲水腔體內部設有攪拌組件，攪拌組件包括轉軸和攪拌軸，轉軸上端與設置在處理罐體頂部的電機連接，攪拌軸間隔設于轉軸周邊，雙層電解網板與處理罐體左側內壁之間設有出水腔體，出水腔體頂部連接一級出水口，出水腔體和集污槽之間設有活動的阻隔板;在雙層電解網板與處理罐體右側內壁間設有二級深濾區，在二級深濾區內設有至少一個復合型反滲透膜組件，復合型反滲透膜組件的下端通過固定座與罐體的右側內壁連接;復合型反滲透膜組件的復合膜結構由三層組成，分別為：聚酯材料無紡布層、多孔中間支撐層和聚酰胺材料超薄分離層。

　　作為本實用新型更進一步的技術方案，攪拌軸上設有多組攪拌單軸，攪拌單軸均勻間隔設置于攪拌軸上。

　　作為本實用新型更進一步的技術方案，在二級深濾區的底端設置有二級出水口。

　　與現有技術相比，本實用新型針對小型企業的小流量、高濁度廢水的這一問題，結合電解法和滲透法為一體，提供了一種可以對污水進行二次分級處理的污水處理罐，其結構簡單，內部元件更換方便，適合中小企業使用。
