申請日2015.09.06

　　公開(公告)日2015.12.16

　　IPC分類號C02F101/32; C02F1/40

　　摘要

　　本發明公開了一種報廢汽車拆解油水處理裝置，包括接料箱和首位閉合傳送帶，接料箱一側面上端部設有進料口，另一側面上端部設有出水口，進料口高度高于出水口高度，箱體頂面設有升降支撐桿，所述的升降支撐桿上端設有刮料箱，首位閉合傳動帶一端設置于刮料箱，另一端延伸到接料箱內，刮料箱內設有傳動送帶驅動輪，刮料箱內首位閉合傳動帶外側設有刮料板，所述的接料箱內設有隔板將箱體分為兩個空間部分，其中隔板下端兩個空間部分相連通。本發明克服了現有技術的不足，設計合理，結構緊湊，直接將廢油進行收集、過濾、回收再利用，回收成本低，而且可以同時針對不同種類的廢油進行分類收集，回收效率高，使用方便。

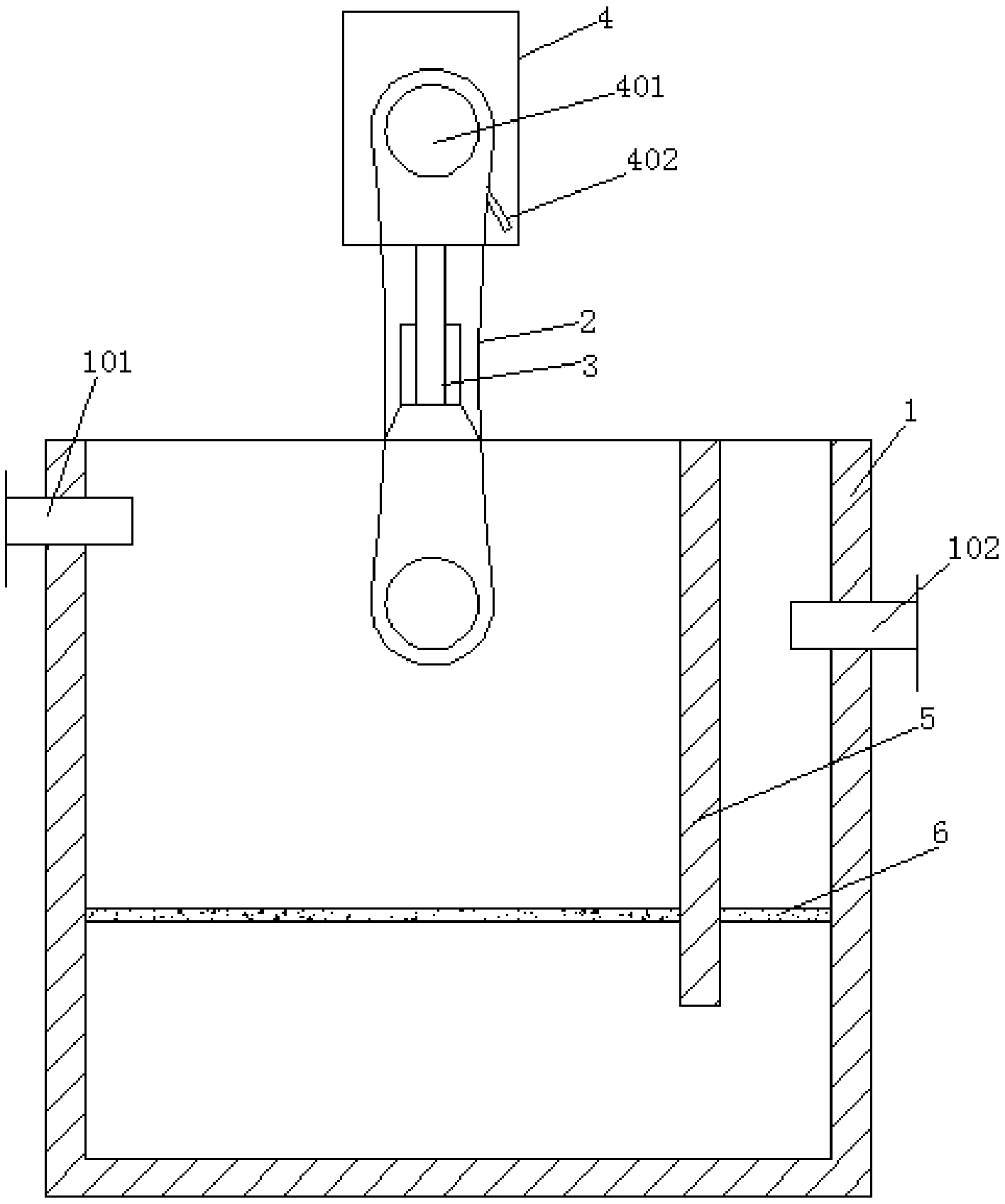

　　摘要附圖



　　權利要求書

　　1.一種報廢汽車拆解油水處理裝置，包括接料箱和首位閉合傳 送帶，其特征在于：所述的接料箱一側面上端部設有進料口，另一側 面上端部設有出水口，進料口高度高于出水口高度，所述的箱體頂面 設有升降支撐桿，所述的升降支撐桿上端設有刮料箱，所述的首位閉 合傳動帶一端設置于刮料箱，另一端延伸到接料箱內，所述的刮料箱 內設有傳動送帶驅動輪，刮料箱內首位閉合傳動帶外側設有刮料板， 所述的接料箱內設有隔板將箱體分為兩個空間部分，其中隔板下端兩 個空間部分相連通。

　　2.根據權利要求1所述的一種報廢汽車拆解油水處理裝置，其 特征在于：所述的箱體內還設有過濾網板。

　　3.根據權利要求1所述的一種報廢汽車拆解油水處理裝置，其 特征在于：所述的過濾網板穿過隔板。

　　說明書

　　一種報廢汽車拆解油水處理裝置

　　技術領域

　　本發明涉及汽車拆解設備技術領域，具體屬于一種報廢汽車拆解 油水處理裝置。

　　背景技術

　　報廢汽車回收拆解之前，汽車的油箱中存在大量的可以回收的油 液，這些廢油液直接排放不僅污染環境，而且浪費大量資源，因此汽 車廢油的回收利用具有著重要意義，不僅可以節約資源，變廢為寶， 而且可以防止環境污染，避免土壤、水域受污染以及維護生態平衡。 現有的廢油回收只能收集，再利用時需要重新通過加熱器加熱后進行 過濾，耗電量大，且過濾時油溫較高，容易氧化，處理流程繁瑣，廢 油回收成本高。另外對于現有的回收設備，不能同時收集不同種類的 廢油，而且由于油箱變形使得較多的殘存的油液都無法收集，回收效 率低。

　　發明內容

　　針對上述問題，本發明的目的是提供了一種報廢汽車拆解油水處 理裝置，克服了現有技術的不足，設計合理，結構緊湊，直接將廢油 進行收集、過濾、回收再利用，回收成本低，而且可以同時針對不同 種類的廢油進行分類收集，回收效率高，使用方便。

　　本發明采用的技術方案如下：

　　一種報廢汽車拆解油水處理裝置，包括接料箱和首位閉合傳送 帶，所述的接料箱一側面上端部設有進料口，另一側面上端部設有出 水口，進料口高度高于出水口高度，所述的箱體頂面設有升降支撐桿， 所述的升降支撐桿上端設有刮料箱，所述的首位閉合傳動帶一端設置 于刮料箱，另一端延伸到接料箱內，所述的刮料箱內設有傳動送帶驅 動輪，刮料箱內首位閉合傳動帶外側設有刮料板，所述的接料箱內設 有隔板將箱體分為兩個空間部分，其中隔板下端兩個空間部分相連 通。

　　所述的箱體內還設有過濾網板，可以將部分的片狀雜質進行過濾 處理。

　　所述的過濾網板穿過隔板，可以有效防止臟污溢流到出水口，提 高水處理效果。

　　與已有技術相比，本發明的有益效果如下：

　　本發明采用油水密度和粘度的不同，對油水進行先分層處理，然 后將部分有通過傳動帶帶刮油箱進行掛留，還有部分廢油進行收集、 過濾、回收再利用，回收成本低，而且可以同時針對不同種類的廢油 進行分類收集，回收效率高，使用方便。
