申請日2015.09.06

　　公開(公告)日2015.12.09

　　IPC分類號C02F9/14

　　摘要

　　本發明公開一種北方居民住宅區的污水處理系統與方法。所述系統包括格柵槽、調節池、磁分離凈水單元和人工濕地單元。所述格柵槽、調節池、磁分離凈水單元和人工濕地單元通過導水管依次連接。本發明根據北方居民住宅區污水水質特點，提出一種由磁分離凈水技術與模塊化人工濕地工藝相結合的污水處理方法，充分發揮磁分離凈水技術與模塊化人工濕地工藝對污染物的處理優勢，合理分配兩種新型工藝的處理配額，污水中懸浮態有機物、懸浮物和總磷的去除主要在磁分離凈水技術工藝過程中完成，總氮、氨氮和溶解態有機物的去除由模塊化人工濕地來完成。解決了單獨采用人工濕地工藝單元占地面積大、濕地內部容易堵塞、氨氮和總氮難以達到水質標準等問題。

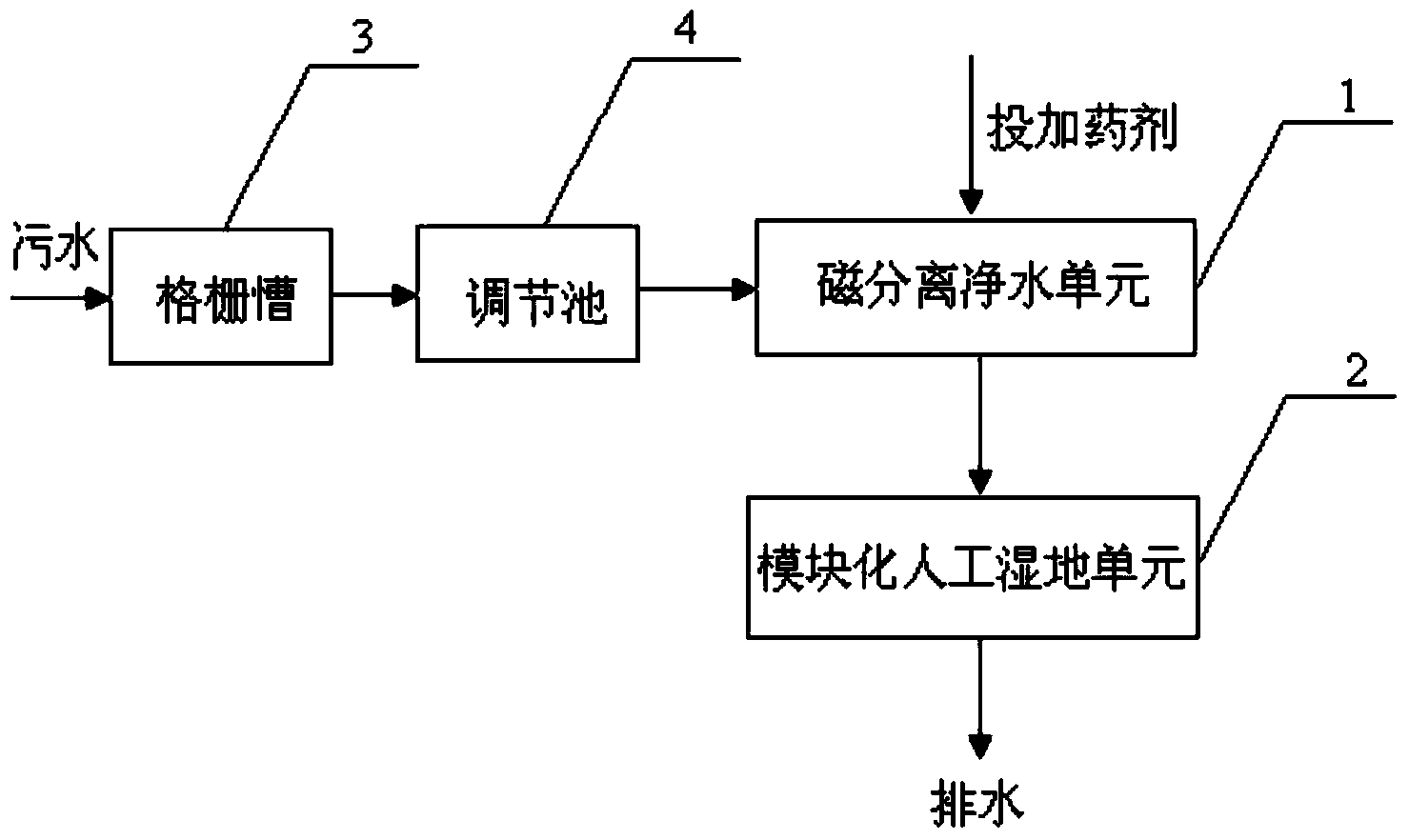

　　摘要附圖



　　權利要求書

　　1.一種北方居民住宅區污水處理系統，包括格柵槽(3)、調節池(4)，其特征在于還 包括：磁分離凈水單元(1)和人工濕地單元(2);所述格柵慒(3)、調節池(4)、磁分離 凈水單元(1)和人工濕地單元(2)通過導水管依次連接;

　　所述磁分離凈水單元(1)包括由導水管相連的磁混凝反應器(11)和磁鼓凈水機(12);

　　所述人工濕地單元(2)包括人工濕地植物(23)、模塊化填料(21)及位于所述人工濕 地植物(23)和模塊化填料(21)之間的承托層(22)。

　　2.根據權利要求1所述的北方居民住宅區污水處理系統，其特征在于，所述磁混凝反應 器(11)還包括相鄰的混合反應器(111)和磁絮凝反應器(112)。

　　3.根據權利要求2所述的北方居民住宅區污水處理系統，其特征在于，所述混合反應器 (111)和磁絮凝反應器(112)中分別至少包括一個攪拌機(113)。

　　4.根據權利要求2所述的北方居民住宅區處理系統，其特征在于，所述磁絮凝反應器 (112)將投入所述磁混凝反應器(11)的磁粉與污水中的污染物混合形成具有磁性的磁性絮 團。

　　5.根據權利要求1所述的北方居民住宅區污水處理系統，其特征在于，所述磁分離凈水 單元(1)還包括依次相連的超聲波磁回收裝置(13)、磁粉均相器(14)和磁粉投加泵(15); 所述超聲波磁回收裝置(13)與所述磁鼓凈水機(12)相連;所述磁粉投加泵(15)與所述 混合反應器(111)相連。

　　6.根據權利要求5所述的北方居民住宅區污水處理系統，其特征在于，所述磁鼓凈水機 (12)至少包括一個圓柱形的磁鼓(121)、電機(122)和刮柵條(123);電機(122)與磁 鼓(121)相連;磁鼓(121)的一部分位于水面以下;刮柵條(123)安裝在位于水面以上的 磁鼓(121)的表面上。

　　7.根據權利要求5所述的北方居民住宅區污水處理系統，其特征在于，所述超聲波磁回 收裝置(13)包括一個超聲波發生器(131)、一個攪拌機(132)和一個磁選裝置。

　　8.根據權利要求5所述的北方居民住宅區污水處理系統，其特征在于，所述磁粉均相器 (14)至少包括一個攪拌機(141)。

　　9.根據權利要求1～8任意一項所述的北方居民住宅區污水處理系統，其特征在于，所述 模塊化填料(21)是鋼渣、碎石、沸石、陶粒的組合。

　　10.一種應用權利要求1所述系統進行污水處理方法，其特征在于，包括以下步驟：

　　步驟1，污水流經格柵慒(3)后進入調節池(4);

　　步驟2，污水在調節池(4)內經水量調節和水質均衡后，被提升進入磁分離凈水單元(1);

　　步驟3，向磁分離凈水單元(1)中投加混凝劑、助凝劑和磁粉;

　　步驟4，在磁混凝反應器(11)中，污水中的懸浮態和膠體態污染物在水力混合和攪拌 的作用下，與磁粉形成具有磁性的磁性絮團;

　　步驟5，磁性絮團和污水一起流入磁鼓凈水機(12)，磁性絮團被吸附到磁鼓表面，磁鼓 (121)不斷旋轉，刮柵條(123)將吸附的磁性絮團刮下來，磁性絮團在重力作用下輸送到 超聲波磁回收裝置(13);污水直接流出磁鼓凈水機(12)流入人工濕地單元(2);

　　步驟6，在超聲波磁回收裝置(13)中，磁粉在超聲波的沖擊作用下與污染物分離，并 進入磁粉均相器(14)形成磁粉懸濁液，最后通過磁粉投加泵(15)投入磁混凝反應器(11);

　　步驟7，人工濕地單元(2)采用人工濕地植物(23)和模塊化填料(21)對污水進一步 凈化。

　　說明書

　　一種北方居民住宅區污水處理系統與方法

　　技術領域

　　本發明屬于環境保護領域，具體涉及一種用于北方居民住宅區的污水處理系統與方法。

　　背景技術

　　中國北方地區的氣溫較低，出于冬季防凍考慮，北方居民住宅區的地下管道埋設一般較 深，且具有穩定的排水規律;水溫較低，水解速度慢，懸浮態污染物濃度較高，懸浮態有機 物占總有機物濃度比例高(40%～60%);用水定額小，有機污染物濃度一般也較高。表1給出 了北方居民住宅小區的典型水質指標，COD表示化學需氧量，BOD5表示五日生化需氧量， TN表示總氮，NH3-N表示氨氮，TP表示總磷，SS表示懸浮物。

　　表1北方居民住宅小區典型水質指標

　　指標 COD BOD5 TN NH3-N TP SS 濃度(mg/L) ≥300 100～200 ≥50 ≥30 3～5 ≥100

　　目前，居民住宅小區的污水處理經常采用兩種工藝：一種是生物處理+機械過濾工藝，如 圖1所示;一種是膜生物反應器工藝，如圖2所示。上述兩種工藝存在的問題是：沒有充分 考慮北方住宅小區的特點，沒有將污水處理與小區的自然環境相結合。因此，兩種處理工藝 的能耗都比較高，處理與回用費用都在1.0元/噸水以上，而且機械過濾污泥排放量大，膜生 物反應器需要定期進行化學清洗，管理要求高，膜壽命較短，一般3～5年，需要經常更換， 費用高。

　　發明內容

　　針對現有技術中存在的上述問題，本發明提出一種用于北方居民住宅區的污水處理系統 與方法，采用磁分離凈水技術與模塊化人工濕地工藝相結合的方法實現污水處理。

　　為實現上述目的，本發明采用以下技術方案。

　　一種北方居民住宅區污水處理系統，包括格柵槽、調節池，還包括：磁分離凈水單元和 人工濕地單元。所述格柵槽、調節池、磁分離凈水單元和人工濕地單元通過導水管依次連接。

　　所述磁分離凈水單元包括由導水管相連的磁混凝反應器和磁鼓凈水機;

　　所述人工濕地單元包括人工濕地植物、模塊化填料及位于所述人工濕地植物和模塊化填 料之間的承托層。

　　進一步地，所述磁混凝反應器還包括相鄰的混合反應器和磁絮凝反應器。

　　進一步地，所述混合反應器和磁絮凝反應器中分別至少包括一個攪拌機。

　　進一步地，所述磁絮凝反應器將投入所述磁混凝反應器的磁粉與污水中的污染物混合形 成具有磁性的磁性絮團。

　　進一步地，所述磁分離凈水單元還包括依次相連的超聲波磁回收裝置、磁粉均相器和磁 粉投加泵。所述超聲波磁回收裝置與所述磁鼓凈水機相連。所述磁粉投加泵與所述混合反應 器相連。

　　進一步地，所述磁鼓凈水機至少包括一個圓柱形的磁鼓、電機和刮柵條。電機與磁鼓相 連。磁鼓的一部分位于水面以下。刮柵條安裝在位于水面以上的磁鼓表面上。

　　進一步地，所述超聲波磁回收裝置包括一個超聲波發生器、一個攪拌機和一個磁選裝置。 超聲波發生器產生超聲波使磁性絮團中的磁粉和污染物分散開;攪拌機使磁粉保持懸浮不沉 降;磁選裝置吸附磁粉并將其送到磁粉均相器。

　　進一步地，所述磁粉均相器至少包括一個攪拌機，使磁粉與水完全混合形成濃度分布均 勻的懸濁液。

　　進一步地，所述模塊化填料根據流入人工濕地單元中水的質量選擇，所述模塊化填料是 鋼渣、碎石、沸石、陶粒的組合。

　　應用所述系統進行污水處理方法，包括以下步驟：

　　步驟1，污水流經格柵槽后進入調節池。

　　步驟2，污水在調節池內經水量調節和水質均衡后，被提升進入磁分離凈水單元。

　　步驟3，向磁分離凈水單元中投加混凝劑、助凝劑和磁粉。

　　步驟4，在磁混凝反應器中，污水中的懸浮態和膠體態污染物在水力混合和攪拌的作用 下，與磁粉形成具有磁性的磁性絮團。

　　步驟5，磁性絮團和污水一起流入磁鼓凈水機，磁性絮團被吸附到磁鼓表面，磁鼓不斷 旋轉，刮柵條將吸附的磁性絮團刮下來，磁性絮團在重力作用下輸送到超聲波磁回收裝置; 污水直接流出磁鼓凈水機流入人工濕地單元。

　　步驟6，在超聲波磁回收裝置中，磁粉在超聲波的沖擊作用下與污染物分離，并進入磁 粉均相器形成磁粉懸濁液，最后通過磁粉投加泵投入磁混凝反應器。

　　步驟7，人工濕地單元采用人工濕地植物和模塊化填料對污水進一步凈化。

　　與現有技術相比，本發明具有以下優點：

　　本發明根據北方居民住宅區污水水質特點，提出一種由磁分離凈水技術與模塊化人工濕 地工藝相結合的污水處理方法，充分發揮磁分離凈水技術與模塊化人工濕地工藝對污染物的 處理優勢，合理分配兩種新型工藝的處理配額，污水中懸浮態有機物、懸浮物和總磷的去除 主要在磁分離凈水技術工藝過程中完成，總氮、氨氮和溶解態有機物的去除由模塊化濕地來 完成。解決了單獨采用人工濕地工藝單元，占地面積大，濕地內部容易堵塞，氨氮和總氮難 以達到水質標準等問題。

　　應用本發明所述的污水處理方法，處理后水質能夠達到《城市污水再生利用雜用水水質》 (GB18920-2002)規定的綠化用水標準，實現了污染物消除與水資源再生就地利用，達到節 能減排與資源循環利用的效果。小區污水處理單純采用人工濕地處理工藝時，每噸水每天需 要的濕地面積為4～8m2，采用本發明所述方法，每噸水每天需要的濕地面積為1～2m2。
