申請日2015.09.06

　　公開(公告)日2015.11.11

　　IPC分類號C02F11/06

　　摘要

　　本發明公開了一種污泥處理裝置及其處理方法，污泥處理裝置包括電化學催化氧化單元和PLC自控系統，電化學催化氧化單元包括進泥口、陽極電極板、陰極電極板、出泥口、電源、空氣臭氧混合高壓曝氣口和空氣高壓曝氣口，陽極電極板和陰極電極板位于電化學催化氧化單元的中間，陽極電極板的上端連接電源的正極，陽極電極板的下端連接有第一空氣進氣管和臭氧進氣管，陰極電極板的上端連接電源的負極，陰極電極板的下端連接有第二空氣進氣管。本發明中多種氧化性物質共同作用將污泥破解，破解出來的難降解的有機物降解為小分子有機物，再進一步作用礦化至無害物質，可加快氧化物質與污泥的混合，同時避免電極板鈍化，延長電極板的使用壽命。

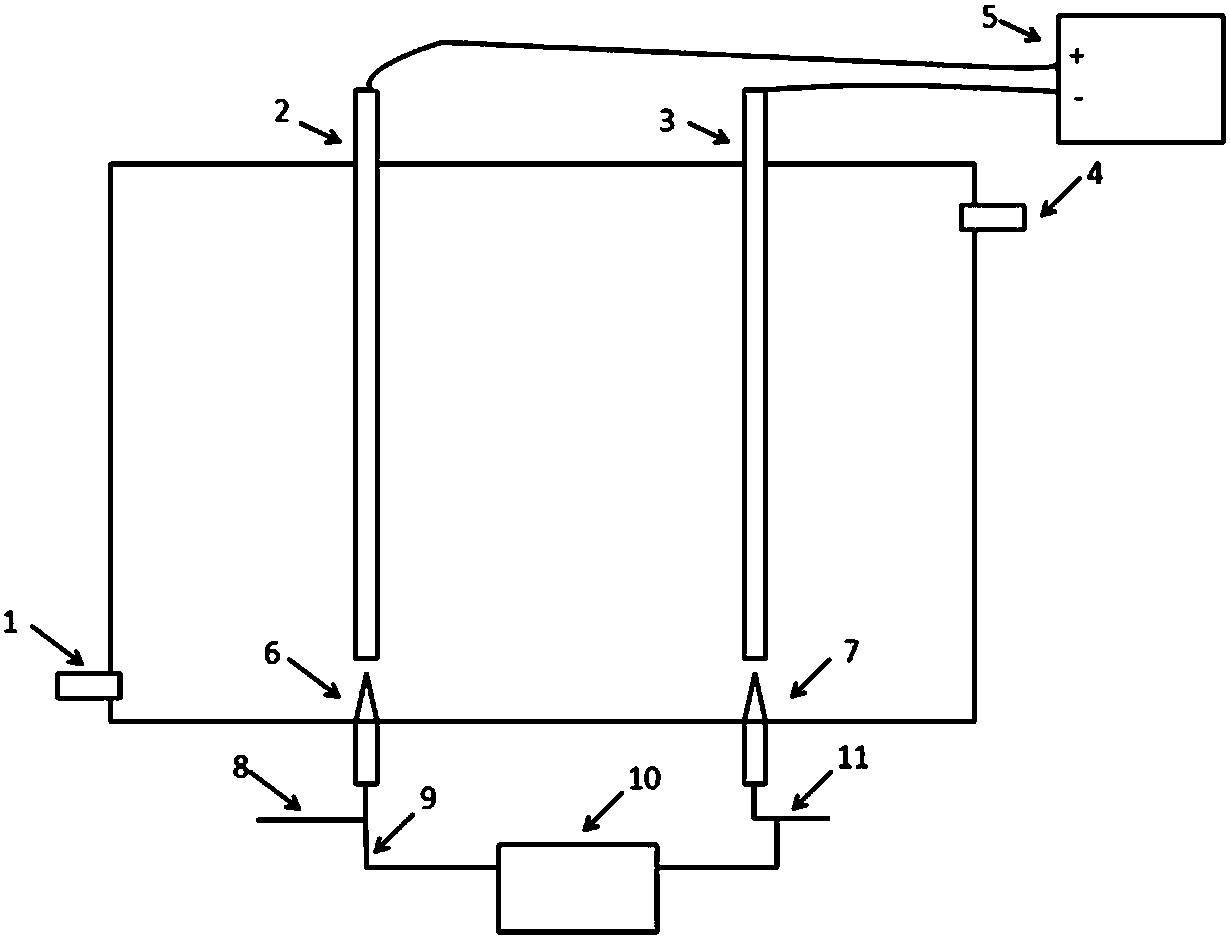

　　摘要附圖



　　權利要求書

　　1.一種污泥處理裝置，包括電化學催化氧化單元和PLC自控系統(10)，其特征在于，所述電化學催化氧化單元包括進泥口(1)、陽極電極板(2)、陰極電極板(3)、出泥口(4)、電源(5)、空氣臭氧混合高壓曝氣口(6)和空氣高壓曝氣口(7)，所述進泥口(1)位于電化學催化氧化單元的左側下方位置，出泥口(4)位于電化學催化氧化單元的右側上方位置，所述陽極電極板(2)和陰極電極板(3)位于電化學催化氧化單元的中間，且陽極電極板(2)位于陰極電極板(3)的左側，所述空氣臭氧混合高壓曝氣口(6)和空氣高壓曝氣口(7)分別位于陽極電極板(2)和陰極電極板(3)的下端，所述陽極電極板(2)的上端連接電源(5)的正極，陽極電極板(2)的下端連接有第一空氣進氣管(8)和臭氧進氣管(9)，所述陰極電極板(3)的上端連接電源(5)的負極，陰極電極板(3)的下端連接有第二空氣進氣管(11)。

　　2.一種如權利要求1所述的污泥處理裝置的處理方法，其特征在于，具體步驟如下：

　　1)使含水率為99～99.5%的污泥由進泥口(1)進入，由出泥口(4)排出;

　　2)電源(5)通電，使電源(5)的電壓為12～24V;

　　3)空氣臭氧混合高壓曝氣口(6)由PLC自控系統(10)控制第一空氣進氣管(8)通1min空氣，然后再控制臭氧進氣管(9)通1～5min的臭氧;

　　4)空氣高壓曝氣口(7)由PLC自控系統(10)控制第二空氣進氣管(11)持續通空氣;

　　5)通過PLC自控系統(10)控制進泥口(1)的進泥速度，控制污泥的反應時間，污泥在反應器內的反應時間為0.5～4h，使處理后的污泥達到穩定化標準。

　　說明書

　　一種污泥處理裝置及其處理方法

　　技術領域

　　本發明涉及污泥處理技術領域，具體是一種污泥處理裝置及其處理方法。

　　背景技術

　　現有的污泥處理裝置中的電解槽內垂直安裝有正負交替均布的電解極板，極板之間填充有吸附材料，在各極板表面分別包有一層使極板與吸附材料相隔離的絕緣絲網，各電解極板上分別用導線與槽外的電控箱相連，在各槽交接處分別設有引導污泥從下向上再從上向下翻騰前進的導流板，在電解槽外側設有一個向電解槽內注入污泥和氧化劑的自吸泵，在各反應槽內從上到下平行安裝有斜板，在兩級深度過濾器一側設有一個向其內反向注水的反沖洗泵。這種污泥處理裝置具有電極板易鈍化、占地面積大、結構復雜、投資大、運行費用高的優點。

　　發明內容

　　本發明的目的在于提供一種結構簡單、運行費用低的污泥處理裝置及其處理方法，以解決上述背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：

　　一種污泥處理裝置，包括電化學催化氧化單元和PLC自控系統，所述電化學催化氧化單元包括進泥口、陽極電極板、陰極電極板、出泥口、電源、空氣臭氧混合高壓曝氣口和空氣高壓曝氣口，所述進泥口位于電化學催化氧化單元的左側下方位置，出泥口位于電化學催化氧化單元的右側上方位置，所述陽極電極板和陰極電極板位于電化學催化氧化單元的中間，且陽極電極板位于陰極電極板的左側，所述空氣臭氧混合高壓曝氣口和空氣高壓曝氣口分別位于陽極電極板和陰極電極板的下端，所述陽極電極板的上端連接電源的正極，陽極電極板的下端連接有第一空氣進氣管和臭氧進氣管，所述陰極電極板的上端連接電源的負極，陰極電極板的下端連接有第二空氣進氣管。

　　所述污泥處理裝置的處理方法，具體步驟如下：

　　1)使含水率為99～99.5%的污泥由進泥口進入，由出泥口排出;

　　2)電源通電，使電源的電壓為12～24V;

　　3)空氣臭氧混合高壓曝氣口由PLC自控系統控制第一空氣進氣管通1min空氣，然后再控制臭氧進氣管通1～5min的臭氧;

　　4)空氣高壓曝氣口由PLC自控系統控制第二空氣進氣管持續通空氣;

　　5)通過PLC自控系統控制進泥口的進泥速度，控制污泥的反應時間，污泥在反應器內的反應時間為0.5～4h，使處理后的污泥達到穩定化標準。

　　與現有技術相比，本發明的有益效果是：

　　本發明污泥破解效率高、使用壽命長，在使用時污泥由所述進泥口進入電化學催化氧化單元內，陽極電極板的表面產生大量自由基·OH，陰極電極板的表面產生H2O2，所述自由基·OH、H2O2和通入的臭氧多種氧化性物質共同作用將污泥破解，破解出來的難降解的有機物降解為小分子有機物，在高濃度氧化性物質的進一步作用下礦化至無害物質，所述空氣臭氧混合高壓曝氣口和空氣高壓曝氣口進行高壓射流曝氣，可加快氧化物質與污泥的混合，同時避免電極板鈍化，延長電極板的使用壽命。
