申請日2015.08.26

　　公開(公告)日2016.02.03

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種MBR工藝市政污水處理裝置，包括：容器殼體，所述容器殼體內部設置有膜組件，所述膜組件左側為兼氧池，所述膜組件右端為膜生物反應池;所述兼氧池左側連接有污水進口;所述膜生物反應池右上端設置有自吸泵，所述自吸泵通過泵管內伸膜生物反應池內，所述泵管頂端安裝有過濾器;所述膜生物反應池右下端設置有回流泵，所述回流泵通過回流管分別和膜生物反應池及兼氧池連通;所述容器殼體下方安裝有支腿;本實用新型的有益效果是：一種MBR工藝市政污水處理裝置，通過在容器殼體內部設置膜組件將容器殼體內部分為兼氧池和膜生物反應池對污水進行多重反應;通過設置回流泵將混合液回流循環反應，使反應程度最大化;通過設置過濾器和自吸泵，將清水吸出;本實用新型設備簡單，運行方便，造價相對較低，便于管理，且不存在堵塞問題。

　　權利要求書

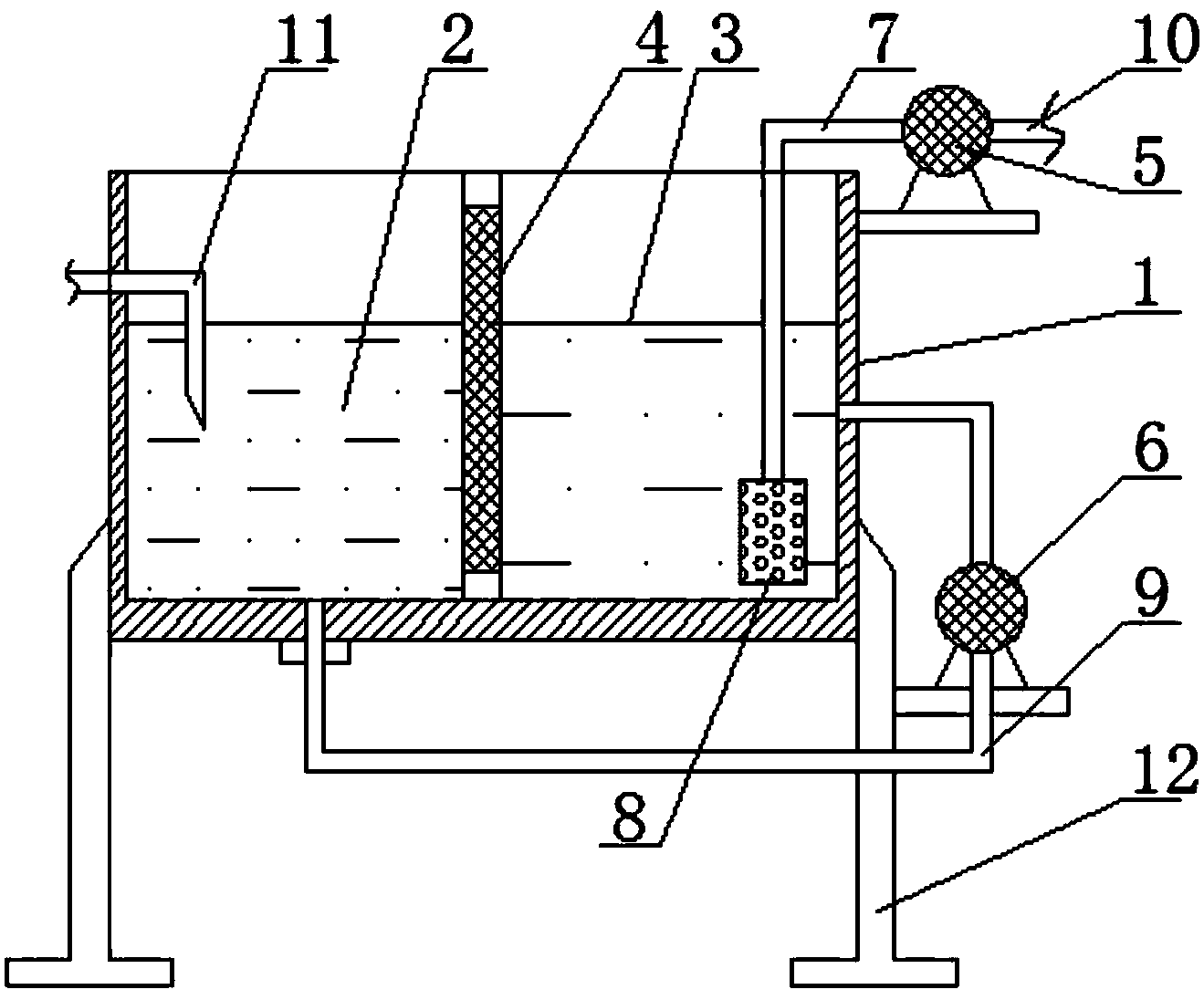

　　1.一種MBR工藝市政污水處理裝置，包括：容器殼體(1)，其特征在于：所述容器殼體(1)內部設置有膜組件(4)，所述膜組件(4)左側為兼氧池(2)，所述膜組件(4)右端為膜生物反應池(3);所述兼氧池(2)左側連接有污水進口 (11);所述膜生物反應池(3)右上端設置有自吸泵(5)，所述自吸泵(5)通過泵管 (7)內伸膜生物反應池(3)內，所述泵管(7)頂端安裝有過濾器(8);所述膜生物反應池(3)右下端設置有回流泵(6)，所述回流泵(6)通過回流管(9)分別和膜生物反應池(3)及兼氧池(2)連通;所述容器殼體(1)下方安裝有支腿(12)。

　　2.根據權利要求1所述的一種MBR工藝市政污水處理裝置，其特征在于：所述支腿(12)和容器殼體(1)為一體式機構。

　　3.根據權利要求1所述的一種MBR工藝市政污水處理裝置，其特征在于：所述容器殼體(1)為TA10合金材料制成。

　　4.根據權利要求1所述的一種MBR工藝市政污水處理裝置，其特征在于：所述過濾器(8)為生物膜過濾器。

　　說明書

　　一種MBR工藝市政污水處理裝置

　　技術領域

　　本實用新型涉及污水處理設備領域，具體的說是一種MBR工藝市政污水處理裝置。

　　背景技術

　　中國是一個缺水國家,污水處理及回用是開發利用水資源的有效措施。污水回用是將城市污水、工業污水通過膜生物反應器等設備處理之后,將其用于綠化、沖洗、補充觀賞水體等非飲用目的,而將清潔水用于飲用等高水質要求的用途。城市污水、工業污水就近可得,可免去長距離輸水，而實現就近處理實現水資源的充分利用，同時污水經過就近處理，也可防止污水在長距離輸送過程中造成污水滲漏，導致污染地下水源。污水回用已經在世界上許多缺水的地區廣泛采用,被認為21世紀污水處理最實用技術。MBR技術是膜分離技術與生物處理技術有機結合之新型態廢水處理系統，隨著該技術的不斷成熟，正得到越來越廣泛的應用;MBR為膜生物反應器(MembraneBio-Reactor)的簡稱,是一種將膜分離技術與生物技術有機結合的新型水處理技術，它利用膜分離設備將生化反應池中的活性污泥和大分子有機物截留住，省掉二沉池。膜-生物反應器工藝通過膜的分離技術大大強化了生物反應器的功能，使活性污泥濃度大大提高，其水力停留時間(HRT)和污泥停留時間(SRT)可以分別控制。膜生物反應器因其有效的截留作用，可保留世代周期較長的微生物，可實現對污水深度凈化，同時硝化菌在系統內能充分繁殖，其硝化效果明顯，對深度除磷脫氮提供可能;現有MBR污水處理裝置結構較為簡單，越來越難滿足復雜的工藝要求。

　　基于以上原因，需要一種MBR工藝市政污水處理裝置被設計出來，通過在容器殼體內部設置膜組件將容器殼體內部分為兼氧池和膜生物反應池對污水進行多重反應;通過設置回流泵將混合液回流循環反應，使反應程度最大化;通過設置過濾器和自吸泵，將清水吸出，即一種MBR工藝市政污水處理裝置。

　　實用新型內容

　　為了解決上述現有污水處理裝置存在的技術問題，本實用新型提供一種MBR 工藝市政污水處理裝置。

　　本實用新型解決其技術問題所采用的技術方案是：

　　一種MBR工藝市政污水處理裝置，包括：容器殼體，所述容器殼體內部設置有膜組件，所述膜組件左側為兼氧池，所述膜組件右端為膜生物反應池;所述兼氧池左側連接有污水進口;所述膜生物反應池右上端設置有自吸泵，所述自吸泵通過泵管內伸膜生物反應池內，所述泵管頂端安裝有過濾器;所述膜生物反應池右下端設置有回流泵，所述回流泵通過回流管分別和膜生物反應池及兼氧池連通;所述容器殼體下方安裝有支腿。

　　作為本實用新型的優選方案，所述支腿和容器殼體為一體式機構，具有很好的結構穩定性。

　　作為本實用新型的優選方案，所述容器殼體為TA10合金材料制成，具有很好的耐腐蝕性。

　　作為本實用新型的優選方案，所述過濾器為生物膜過濾器，具有很好的過濾效果。

　　本實用新型的有益效果是：一種MBR工藝市政污水處理裝置，通過在容器殼體內部設置膜組件將容器殼體內部分為兼氧池和膜生物反應池對污水進行多重反應;通過設置回流泵將混合液回流循環反應，使反應程度最大化;通過設置過濾器和自吸泵，將清水吸出;本實用新型設備簡單，運行方便，造價相對較低，便于管理，且不存在堵塞問題。
