申請日2015.08.26

　　公開(公告)日2016.01.13

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種生活污水處理的自動化控制系統，包括有依次連接的格柵、絮凝沉淀池、水解池、厭氧調節池、二沉池、接觸氧化池、斜板沉淀池、過濾單元、消毒池和清水池;絮凝沉淀池外設有與其連接的絮凝劑添加機，接觸氧化池內設置有鼓風曝氣機，絮凝沉淀池內設置有懸浮物測定儀，接觸氧化池內設置有COD在線監測儀，清水池內設置有ORP測量?jī)x，絮凝劑添加機、鼓風曝氣機、懸浮物測定儀、COD在線監測儀、ORP測量?jī)x均與PLC控制中心連接。本實用新型在保證出水水質達到排放標準，且省時省力，節能降耗。

　　權利要求書

　　1.一種生活污水處理的自動化控制系統，其特征在于：包括有依次連接的格柵、絮凝沉淀池、水解池、厭氧調節池、二沉池、接觸氧化池、斜板沉淀池、過濾單元、消毒池和清水池;所述的絮凝沉淀池外設有與其連接的絮凝劑添加機，所述的接觸氧化池內設置有鼓風曝氣機，所述的絮凝沉淀池內設置有懸浮物測定儀，所述的接觸氧化池內設置有COD在線監測儀，所述的清水池內設置有ORP測量?jī)x，所述的絮凝劑添加機、鼓風曝氣機、懸浮物測定儀、COD在線監測儀、ORP測量?jī)x均與PLC控制中心連接。

　　2.根據權利要求1所述的一種生活污水處理的自動化控制系統，其特征在于：所述的絮凝沉淀池、二沉池和斜板沉淀池的排污口均與污泥池連接，所述的污泥池內設置有與PLC控制中心連接的位置傳感器。

　　說明書

　　一種生活污水處理的自動化控制系統

　　技術領域

　　本實用新型涉及污水處理領域，具體是一種生活污水處理的自動化控制系統。

　　背景技術

　　水資源的缺乏越來越嚴重，中國如此，世界很多國家也面臨同樣的問題，已經嚴重影響人們的日常生活和經濟的發展。在人們的日常生活中，家庭生活用水特別多，因而如何對家庭的污水、廢水進行處理和再利用，引起各方面的重視，也傾注了很多技術人員的心血。一般是將污水收集反應、沉淀和過濾后再進行消毒殺菌，達到再利用的目的，但是這種處理系統不是自動化控制，其操作麻煩，且耗費能源。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種生活污水處理的自動化控制系統，保證出水水質達到排放標準，且省時省力，節能降耗。

　　本實用新型的技術方案為：

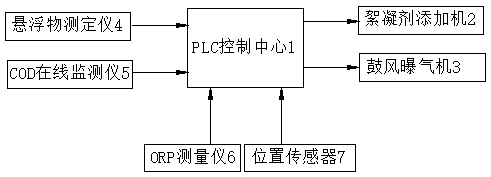

　　一種生活污水處理的自動化控制系統，包括有依次連接的格柵、絮凝沉淀池、水解池、厭氧調節池、二沉池、接觸氧化池、斜板沉淀池、過濾單元、消毒池和清水池;所述的絮凝沉淀池外設有與其連接的絮凝劑添加機，所述的接觸氧化池內設置有鼓風曝氣機，所述的絮凝沉淀池內設置有懸浮物測定儀，所述的接觸氧化池內設置有COD在線監測儀，所述的清水池內設置有ORP測量?jī)x，所述的絮凝劑添加機、鼓風曝氣機、懸浮物測定儀、COD在線監測儀、ORP測量?jī)x均與PLC控制中心連接。

　　所述的絮凝沉淀池、二沉池和斜板沉淀池的排污口均與污泥池連接，所述的污泥池內設置有與PLC控制中心連接的位置傳感器。

　　本實用新型的優點：

　　本實用新型通過懸浮物測定儀測定污水中懸浮物的含量，通過COD在線監測儀測定污水中有機污染物的含量，當含量較高時，開啟絮凝劑添加機和鼓風曝氣機，從而進行絮凝反應和接觸氧化反應，當含量小于排放標準時，PLC控制中心關閉或是降低添加量和鼓風曝氣的功率，從而起到節能減排的作用;本實用新型的ORP測量?jī)x對最終處理后的水進行檢測，當檢測的ORP在有效的范圍內，即實現安全排放，當超過ORP有效的范圍，則回收進行處理;本實用新型污泥池內的位置傳感器用于檢測污泥的量，當污泥池內的污泥量較高時，PLC控制中心則實現報警，提醒操作人員及時排放污泥。
