申請日2015.08.26

　　公開(公告)日2016.02.03

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種A2/O工藝城市污水處理模擬裝置，包括：不銹鋼臺架、厭氧攪拌反應池、好氧生物曝光池和豎流式沉淀池;所述不銹鋼臺架下方設置有污水箱，所述厭氧攪拌反應池左側設置有抽水泵，所述抽水泵通過管路和厭氧攪拌反應池連通;所述厭氧攪拌反應池上方固定設置有攪拌直流電機，所述攪拌直流電機前端連接有弓形攪拌軸;所述好氧生物曝光池前端設置有調控箱，所述豎流式沉淀池右端設置有出水口;所述厭氧攪拌反應池和好氧生物曝光池通過連接管路連通，所述好氧生物曝光池和豎流式沉淀池通過連通管路連通;所述豎流式沉淀池下方設置有污泥回流蠕動泵，所述污泥回流蠕動泵通過管路和厭氧攪拌反應池及豎流式沉淀池連通;本實用新型的設備簡單，運行方便，造價相對較低，便于管理，且不存在堵塞問題。

　　權利要求書

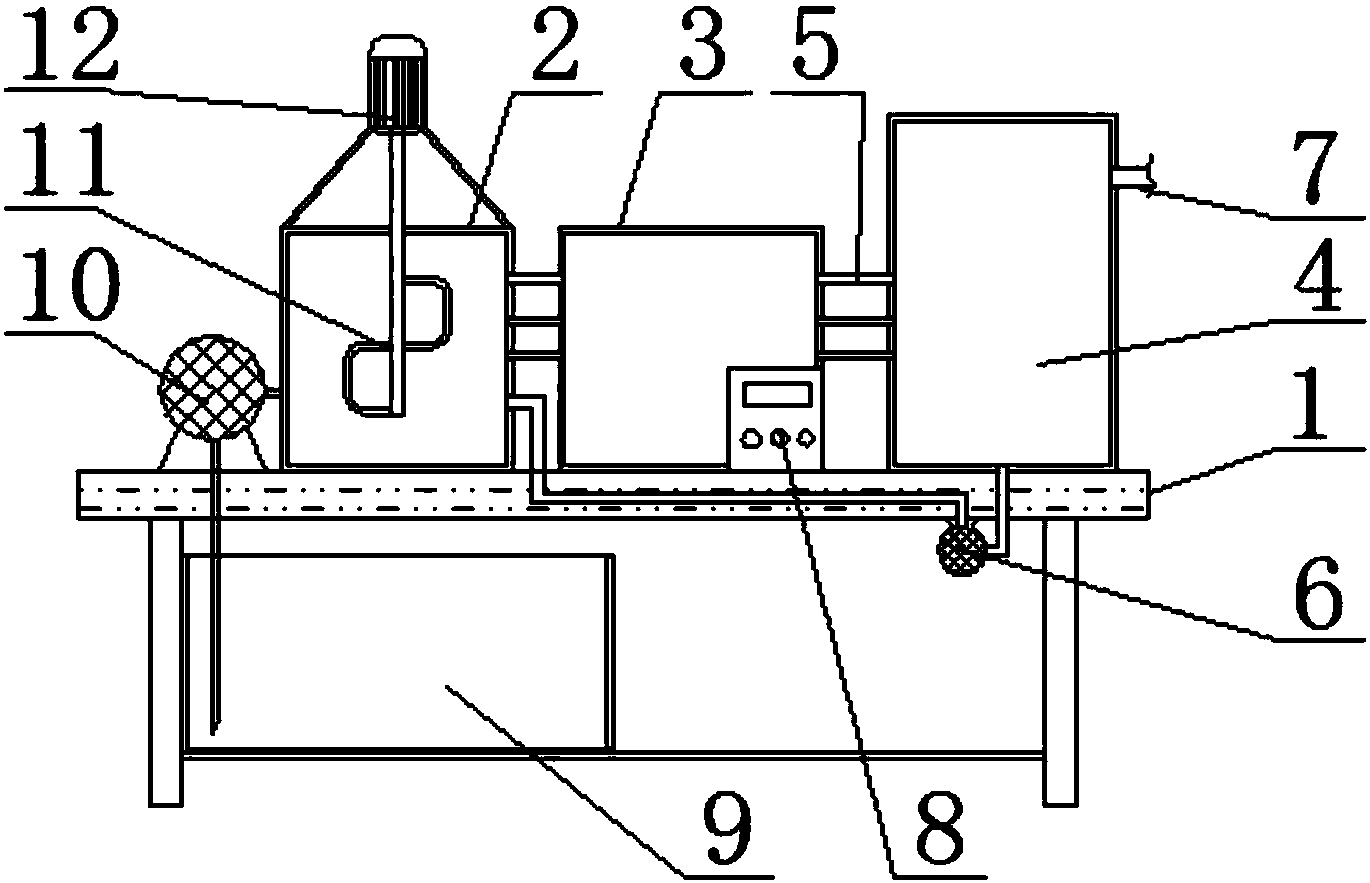

　　1.一種A2/O工藝城市污水處理模擬裝置，包括：不銹鋼臺架(1)、厭氧攪拌反應池(2)、好氧生物曝光池(3)和豎流式沉淀池(4);其特征在于：所述不銹鋼臺架(1)下方設置有污水箱(9)，所述厭氧攪拌反應池(2)左側設置有抽水泵(10)，所述抽水泵(10)通過管路和厭氧攪拌反應池(2)連通;所述厭氧攪拌反應池(2)上方固定設置有攪拌直流電機(12)，所述攪拌直流電機(12)前端連接有弓形攪拌軸(11);所述好氧生物曝光池(3)前端設置有調控箱(8)，所述豎流式沉淀池(4)右端設置有出水口(7);所述厭氧攪拌反應池(2)和好氧生物曝光池(3)通過連接管路(5)連通，所述好氧生物曝光池(3)和豎流式沉淀池(4)通過連通管路(5)連通;所述豎流式沉淀池(4) 下方設置有污泥回流蠕動泵(6)，所述污泥回流蠕動泵(6)通過管路和厭氧攪拌反應池(2)及豎流式沉淀池(4)連通。

　　2.根據權利要求1所述的一種A2/O工藝城市污水處理模擬裝置，其特征在于：所述弓形攪拌軸(11)和攪拌直流電機(12)為可拆卸連接。

　　3.根據權利要求1所述的一種A2/O工藝城市污水處理模擬裝置，其特征在于：所述弓形攪拌軸(11)為鈦合金材料制成。

　　4.根據權利要求1所述的一種A2/O工藝城市污水處理模擬裝置，其特征在于：所述攪拌直流電機(12)通過筋板和厭氧攪拌反應池(2)焊接連接。

　　5.根據權利要求1所述的一種A2/O工藝城市污水處理模擬裝置，其特征在于：所述連接管路(5)為三聯通管。

　　說明書

　　一種A2/O工藝城市污水處理模擬裝置

　　技術領域

　　本實用新型涉及污水處理設備領域，具體的說是一種A2/O工藝城市污水處理模擬裝置。

　　背景技術

　　A2/O法即為缺氧、好氧生化處理法，是國外20世紀七十年代末開發出來的一種污水處理新技術工藝，它不僅能去除污水中的BOD5、CODcr而且能有效的去除污水中的氮化合物。A段池又稱為缺氧池，或水解池。水解的機理從化學的角度來說，盡大多數化合物在一定條件下與水接觸都會發生水解反應，水解反應可使共價鍵發生變化和斷裂，即化合物在分子結構和形態上發生了變化。生物水解是靠生物酶的催化作用而加速反應的，在有酶條件下的催化反應速度要比無酶條件下高出108-1011倍。另外A2/O工藝還有很好的脫氮功能。污水在進進A段后再進進O段，污水在好氧段，有機物(BOD5)被好氧微生物氧化分解，有機氮通過氨化作用和硝化作用轉化為硝態氨，硝態氨通過污泥回流進進缺氧段，污水經缺氧段時，活性污泥中的反硝細菌利用硝態氮和污水中的CODcr 進行反硝化用，使硝態氮轉化為分子態氮而逸進空氣中而得到有效的往除，達到同時往除BOD5和脫氮的很好效果;現有的工藝城市污水處理模擬裝置結構較為簡單，需要進行改進。

　　基于以上原因，需要一種A2/O工藝城市污水處理模擬裝置被設計出來，通過在厭氧攪拌反應池中加裝弓形攪拌器，有效加快反應進程和效率;通過設置污泥回流蠕動泵，能夠使有機污泥循環使用，降低節約原料;通過采用不銹鋼臺架，防止發生銹蝕現象，影響工作人員進行試驗操作，即一種A2/O工藝城市污水處理模擬裝置。

　　實用新型內容

　　為了解決上述現有污水處理模擬裝置存在的技術問題，本實用新型提供一種A2/O工藝城市污水處理模擬裝置。

　　本實用新型解決其技術問題所采用的技術方案是：

　　一種A2/O工藝城市污水處理模擬裝置，包括：不銹鋼臺架、厭氧攪拌反應池、好氧生物曝光池和豎流式沉淀池;所述不銹鋼臺架下方設置有污水箱，所述厭氧攪拌反應池左側設置有抽水泵，所述抽水泵通過管路和厭氧攪拌反應池連通;所述厭氧攪拌反應池上方固定設置有攪拌直流電機，所述攪拌直流電機前端連接有弓形攪拌軸;所述好氧生物曝光池前端設置有調控箱，所述豎流式沉淀池右端設置有出水口;所述厭氧攪拌反應池和好氧生物曝光池通過連接管路連通，所述好氧生物曝光池和豎流式沉淀池通過連通管路連通;所述豎流式沉淀池下方設置有污泥回流蠕動泵，所述污泥回流蠕動泵通過管路和厭氧攪拌反應池及豎流式沉淀池連通。

　　作為本實用新型的優選方案，所述弓形攪拌軸和攪拌直流電機為可拆卸連接，便于更換，所述弓形攪拌軸為鈦合金材料制成，具有很好的強度和耐腐蝕能力。

　　作為本實用新型的優選方案，所述攪拌直流電機通過筋板和厭氧攪拌反應池焊接連接，具有很好的穩定性。

　　作為本實用新型的優選方案，所述連接管路為三聯通管，便于混合物的流動，防止堵塞造成的反應不穩定。

　　本實用新型的有益效果是：一種A2/O工藝城市污水處理模擬裝置，通過在厭氧攪拌反應池中加裝弓形攪拌器，有效加快反應進程和效率;通過設置污泥回流蠕動泵，能夠使有機污泥循環使用，降低節約原料;通過采用不銹鋼臺架，防止發生銹蝕現象，影響工作人員進行試驗操作;本實用新型設備簡單，運行方便，造價相對較低，便于管理，且不存在堵塞問題。
