申請日2015.08.26

　　公開(公告)日2015.12.30

　　IPC分類號B01D53/75; B01D53/48; B01D53/58; B01D53/78

　　摘要

　　本實用新型公開了一種皮革廢水處理站廢氣收集處理裝置，包括廢氣收集系統、廢氣處理裝置和尾氣吸附排放裝置，廢氣收集系統包括設于廢水處理設施外的密閉的廢氣收集容器，廢氣收集容器中設有廢氣抽吸口、隔離門或隔離窗，廢氣處理裝置包括酸吸收循環槽、次氯酸鈉氧化塔循環槽和堿吸收循環槽，廢氣處理裝置中設有強力引風機與尾氣吸附排放裝置相連，尾氣吸附排放裝置中設有高空尾氣排氣筒和尾氣吸附活性炭;本實用新型能夠吸收處理大部分NH3類的水溶性氣體和水溶性較低的含硫有機物，并轉化為酸性氣體，酸性氣體由堿吸收循環槽進一步吸收，處理后的少量尾氣由強力引風機送到高空尾氣排氣筒進行排放，能夠大大減少廢氣污染，更加利于環境保護。

　　權利要求書

　　1.一種皮革廢水處理站廢氣收集處理裝置，其特征在于：包括廢氣收集系統、廢氣處理裝置和尾氣吸附排放裝置，所述廢氣收集系統包括設于廢水處理設施外的密閉的廢氣收集容器，所述廢氣收集容器中設有廢氣抽吸口和便于操作的隔離門或隔離窗，所述廢氣處理裝置包括酸吸收循環槽、次氯酸鈉氧化塔循環槽和堿吸收循環槽，所述酸吸收循環槽和堿吸收循環槽設有PH檢測傳感器和處理藥液自動加藥裝置，所述次氯酸鈉氧化塔循環槽設有氧化還原點位檢測傳感器、次氯酸鈉自動滴加裝置和稀硫酸自動滴加裝置，所述廢氣處理裝置中設有強力引風機與尾氣吸附排放裝置相連，所述尾氣吸附排放裝置中設有高空尾氣排氣筒，所述高空尾氣排氣筒中設有尾氣吸附活性炭。

　　2.根據權利要求1所述的一種皮革廢水處理站廢氣收集處理裝置，其特征在于：所述廢水處理設施包括格柵渠、含鉻廢水調節池、鉻液反應沉淀池、含鉻污泥池、浸灰廢水調節池、浸灰廢水處理池、綜合調節池、應急池、預沉反應沉淀池、初沉反應沉淀池、含鉻污泥池、一般污泥池、加藥間、含鉻污泥脫水間、一般污泥脫水間。

　　3.根據權利要求1所述的一種皮革廢水處理站廢氣收集處理裝置，其特征在于：所述廢氣抽吸口中設有百葉窗式吸風口或旋流吸風口。

　　說明書

　　一種皮革廢水處理站廢氣收集處理裝置

　　技術領域

　　本實用新型涉及廢水廢氣處理技術領域，尤其涉及一種皮革廢水處理站廢氣收集處理裝置。

　　背景技術

　　皮革行業制革廢水是一種成分復雜，制革廢水不僅具有較高的色度、鹽度、臭味、氨氮和COD，同時含有重金屬離子，污染物濃度高，成分復雜，屬難降解工業廢水，制革廢水的高效、安全、穩定、經濟化處理是制革行業發展的必要保證，由于部分制革廢水處理工段會散發一定量的惡臭氣體，為進一步做好項目的環境保護工作，避免對廠區和周圍的大氣環境產生影響，需要對制革廢水處理站的廢氣進行治理。

　　發明內容

　　為克服現有技術的不足，本實用新型提供了一種能夠有效收集處理廢氣、廢氣不易散發的皮革廢水處理站廢氣收集處理裝置。

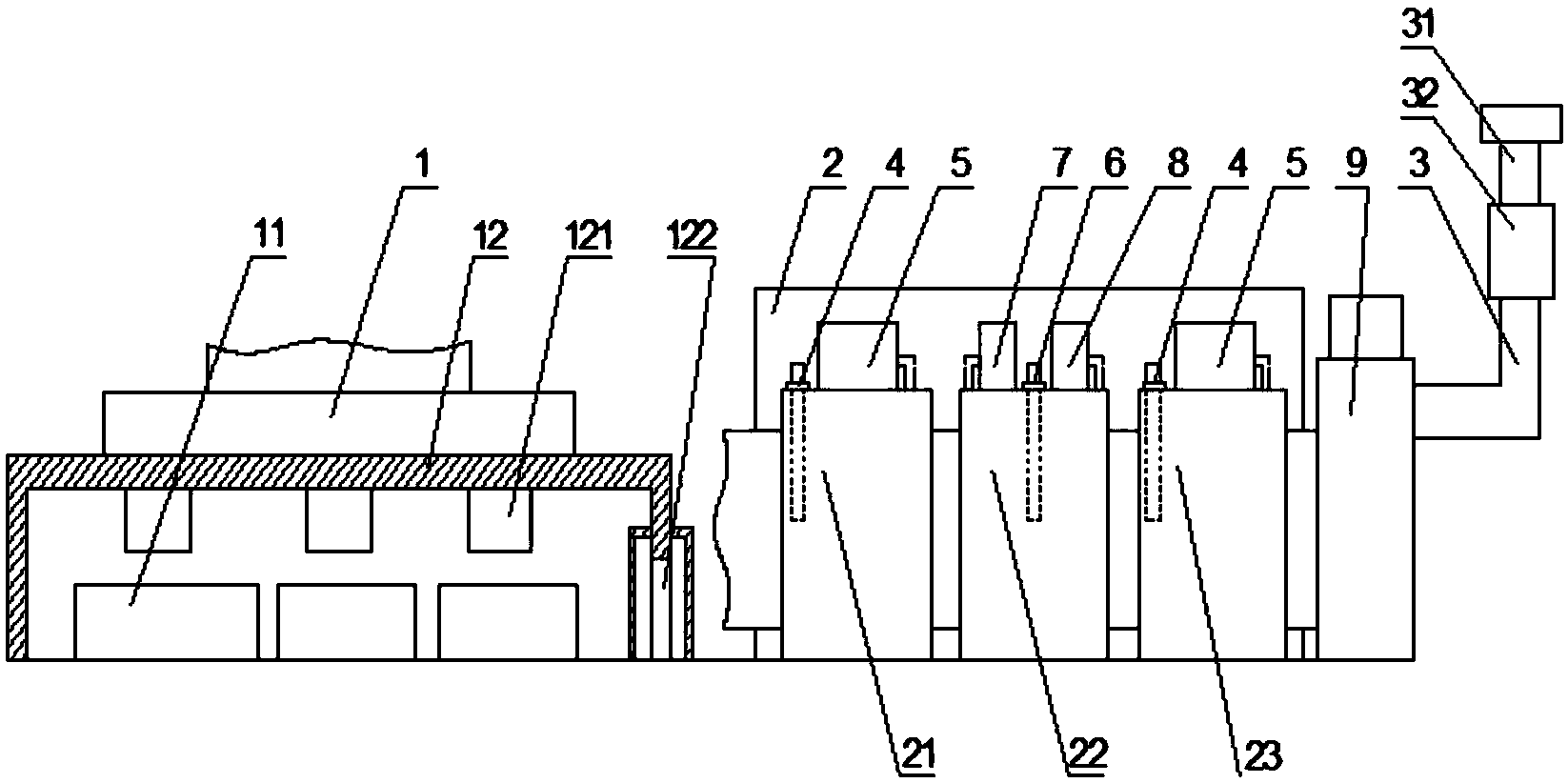

　　本實用新型為達到上述技術目的所采用的技術方案是：一種皮革廢水處理站廢氣收集處理裝置，包括廢氣收集系統、廢氣處理裝置和尾氣吸附排放裝置，所述廢氣收集系統包括設于廢水處理設施外的密閉的廢氣收集容器，所述廢氣收集容器中設有廢氣抽吸口和便于操作的隔離門或隔離窗，所述廢氣處理裝置包括酸吸收循環槽、次氯酸鈉氧化塔循環槽和堿吸收循環槽，所述酸吸收循環槽和堿吸收循環槽設有PH檢測傳感器和處理藥液自動加藥裝置，所述次氯酸鈉氧化塔循環槽設有氧化還原點位檢測傳感器、次氯酸鈉自動滴加裝置和稀硫酸自動滴加裝置，所述廢氣處理裝置中設有強力引風機與尾氣吸附排放裝置相連，所述尾氣吸附排放裝置中設有高空尾氣排氣筒，所述高空尾氣排氣筒中設有尾氣吸附活性炭。

　　所述廢水處理設施包括格柵渠、含鉻廢水調節池、鉻液反應沉淀池、含鉻污泥池、浸灰廢水調節池、浸灰廢水處理池、綜合調節池、應急池、預沉反應沉淀池、初沉反應沉淀池、含鉻污泥池、一般污泥池、加藥間、含鉻污泥脫水間、一般污泥脫水間。

　　所述廢氣抽吸口中設有百葉窗式吸風口或旋流吸風口。

　　本實用新型的有益效果是：采用上述結構，通過設置一個專用的皮革廢水處理站廢氣收集處理裝置，皮革廢水處理站廢氣收集處理裝置中設有廢氣收集系統、廢氣處理裝置和尾氣吸附排放裝置，廢氣收集系統能夠收集廢水處理設施中產生的廢氣、防止廢氣散發，廢氣處理裝置設有酸吸收循環槽、次氯酸鈉氧化塔循環槽和堿吸收循環槽，能夠吸收處理大部分如NH3類的水溶性氣體和水溶性較低的含硫有機物，并轉化為酸性氣體，酸性氣體由堿吸收循環槽進一步吸收，廢氣經處理后的少量尾氣由強力引風機送到高空尾氣排氣筒進行排放，能夠大大減少廢氣污染，更加利于環境保護。
