申請日2015.09.06

　　公開(公告)日2015.12.02

　　IPC分類號C02F9/10; C02F1/28; C02F103/16; B01J20/20; B01D24/20

　　摘要

　　本發明涉及環保技術領域，尤其是一種鉛鋅冶煉制酸廢水低渣化處理及回用系統，包括中和池、濾池、沉砂池、填料再生池、三效蒸發器。鉛鋅冶煉制酸廢水由液氨調節pH值至4.5~5.4，經中和、吸附、沉淀后實現回用。吸附飽和的生物質活性炭在盛有8~10%的鹽酸溶液的填料再生池中再生。本發明以液氨為中和劑，以城市生活污水處理廠SBR池剩余污泥為生物質活性炭原料。一方面，SBR池剩余污泥得到資源化利用，減少填埋用地和環境污染;另一方面，鉛鋅冶煉制酸廢水得以回用，節約水資源;同時，廢水中的重金屬轉化為易于回收的重金屬濃液。該方法工藝簡單，投資少，運行方便，占地少，是一種以廢治廢，資源回收的技術。

　　摘要附圖



　　權利要求書

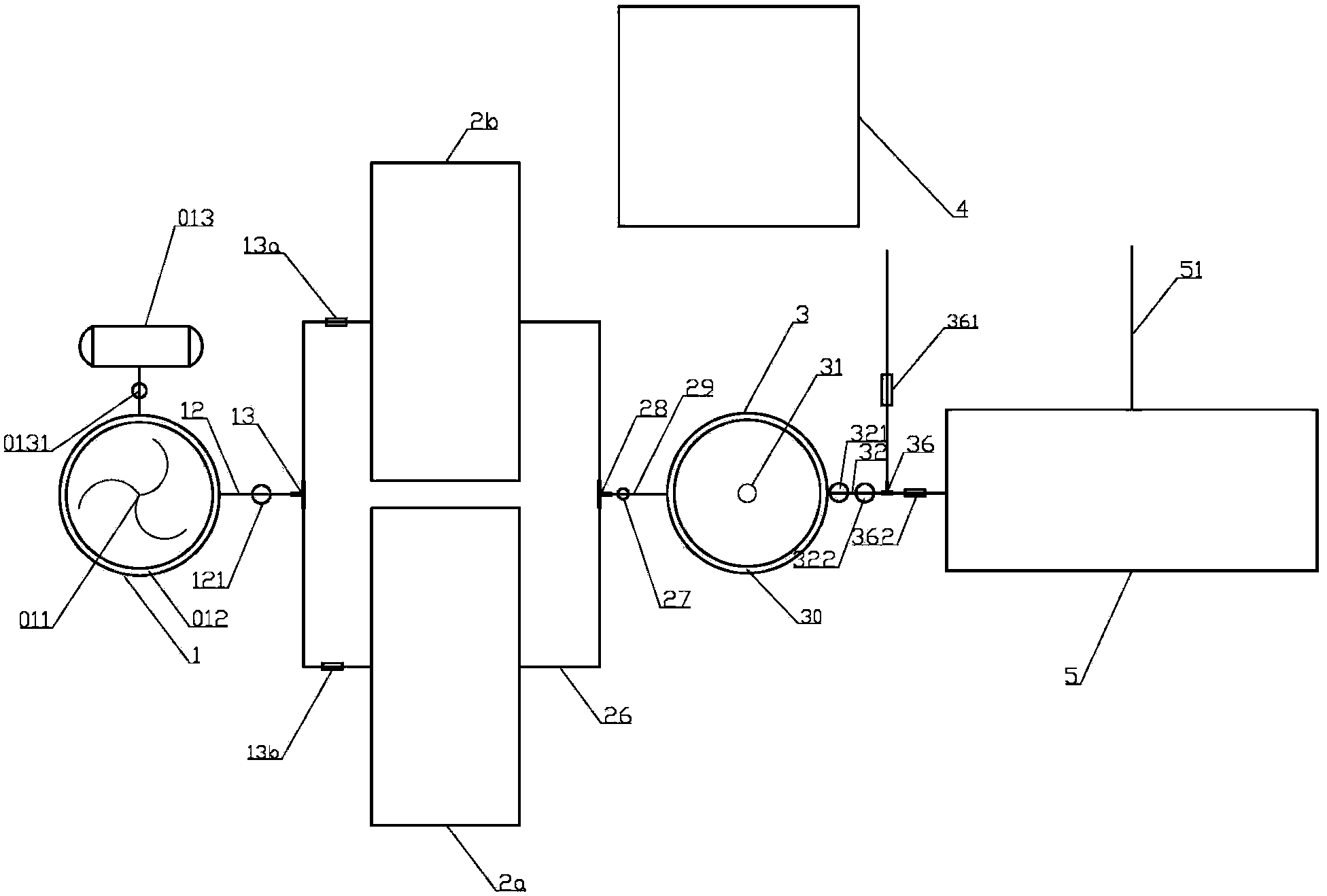

　　1.一種鉛鋅冶煉制酸廢水低渣化處理及回用系統，其特征在于：包括：中和池(1)、濾池(2a)、濾池(2b)、沉砂池(3)、填料再生池(4)、三效蒸發器(5);其中，中和池(1)設有槳式攪拌機(011)、溢流堰(012)，附設有儲氨罐(013)、計量泵(0131)、出水管(12)、pH在線監測儀(121)、三通(13)、電磁閥(13a)、電磁閥(13b);濾池(2a)設有反沖洗總管(21)、反沖洗支管(211)、剛性支持座(22)、濾料承托板(23)、濾料層(24)、填料箱(25)、生物質活性炭(251)、填料蓋板(252)、出水管(26)、加壓泵(27);沉砂池(3)設有溢流堰(30)，進水管(29)，排泥管(31)，附設有出水管(32)、重金屬濃度在線監測系統(321)、硫酸銨濃度在線監測系統(322)、三通(36)、電磁閥(331)和電磁閥(332);三效蒸發器(5)設有冷凝水出水管(51)。

　　2.根據權利要求1所述的三效蒸發器(5)，其特征是：所述的三效蒸發器(5)為低壓/負壓三效蒸發器，所述的三效蒸發器(5)以鉛鋅冶煉企業煙氣余熱進行加熱，所述的三效蒸發器(5)底部設有所述的冷凝水出水管(51)，所述的冷凝水出水管(51)接鉛鋅冶煉廠回用水管網。

　　3.根據權利要求1所述的填料再生池(4)，其特征是：所述的填料再生池(4)內裝有質量濃度為8~10%的鹽酸溶液，當所述的生物質活性炭(251)吸附飽和后，在所述的填料再生池(4)中實現再生。

　　4.如權利要求1所述的濾池(2a)，其特征是：所述的濾池(2a)由下到上依次設置有所述的反沖洗總管(21)，所述的剛性支持座(22)，所述的濾料承托板(23)，所述的濾料層(24)，所述的填料箱(25)，所述的濾池(2a)池壁中心位置預埋有用于連接所述的填料箱(25)的掛鉤(28)。

　　5.如權利要求1、權利要求4所述的濾料承托板(23)，其特征是：所述的濾料承托板(23)為大小相同的聚乙烯預制特型板，預制板特型板兩端均設有用于相互鉚接的榫頭(231)和榫槽(232)，所述的濾料承托板(23)相互鉚接后平鋪于所述的剛性支承座(22)上。

　　6.如權利要求1、權利要求4所述的濾料層(24)，其特征是：所述的濾料層(24)由海泡石(粒徑0.8~1cm)、沸石(粒徑0.8~1cm)、大砂(粒徑0.05~0.3cm)按體積2:2:6混配得到，濾料層厚度80~100cm，平鋪于所述的濾料承托板(23)上。

　　7.如權利要求1、權利要求4所述的填料箱(25)，其特征是：所述的填料箱(25)為聚乙烯箱體，箱體厚度0.8~1cm，周邊封閉，敞口，底部以100目孔徑均勻開孔，孔間距7~8cm;所述的填料箱(25)箱體外壁中心位置均設有環扣(253)，所述的環扣(253)由5個直徑8~10cm的圓環相扣制得。

　　8.進一步的，所述的填料箱(25)內裝滿生物質活性炭(251)，生物質活性炭(251)頂部覆蓋有填料蓋板(252)，所述的填料蓋板(252)為聚乙烯預制特型板，所述的填料蓋板(252)厚度0.3~0.5cm，以100目孔徑均勻開孔，孔間距7~8cm。

　　9.進一步的，所述的填料箱(25)水平放置于所述的濾料層(24)上，所述的填料箱(25)外壁面與所述的濾池(2a)內壁面預留間隔10~15cm，所述的填料箱(25)外壁面與所述的濾池(2a)內壁通過所述的環扣(253)和所述的掛鉤(28)以鎖扣方式連接。

　　10.進一步的，所述的填料箱(25)中所填充的所述的生物質活性炭(251)粒徑為60目，裝填厚度為3~3.2m。

　　11.進一步的，所述的生物質活性炭(251)是以城市生活污水處理廠SBR池剩余污泥為原料，首先使用3~5%的稀鹽酸對浸泡3~5h，而后在105~120℃溫度下干燥制得含水率在5~8%的干污泥，再以氮氣為保護氣，在380℃~680℃進行無氧熱解而制得。

　　12.如權利1所述的濾池(2b)與所述的濾池(2a)結構、組成完全相同，兩濾池一備一用，輪流工作。

　　說明書

　　一種鉛鋅冶煉制酸廢水低渣化處理及回用系統

　　技術領域

　　本發明屬于環境保護技術領域，屬廢水處理領域，尤其涉及一種鉛鋅冶煉制酸廢水低渣化處理及回用系統。

　　背景技術

　　水質持續惡化和水環境自凈能力的持續降低，使我國水資源短缺現象日益嚴重，重金屬廢水是一種危害大，具有生物積累性和“三致”性的廢水，鉛鋅冶煉制酸廢水因重金屬含量高，成分復雜，酸度大，危害大，毒性強而被列為重點防治的污染源之一。目前鉛鋅冶煉制酸廢水處理的典型方法是石灰沉淀法或基于石灰沉淀法改進的水處理工藝，比如石灰中和法(LDS)，高濃度泥漿法(HDS法)等，這些方法都會產生大量的含重金屬廢渣，且廢水中含較高的鈣離子，由于重金屬以較低的濃度分散于大量的固體廢渣中，導致廢渣中的重金屬難以實現資源回收，且廢渣中的重金屬在環境中易析出，造成二次污染和潛在生態危害;由于廢水中含有大量的鈣離子，導致處理后的廢水在回用過程中易造成管道的結垢、阻塞、鍋爐熱利用率下降甚至鍋爐的損壞。

　　生物質活性炭是一種新型吸附劑，采用吸附工藝對廢水中的重金屬進行吸附處理，可有效避免因石灰沉淀法帶來的大量固體廢渣和回用水中殘留的鈣離子的問題。目前制備生物質活性炭的原料多為廢棄的植物纖維質農林廢棄物(比如椰殼、花生殼、秸稈)等，但是由于所制備的生物質活性炭吸附容量低、活性基團少而限制了生物質活性炭在復雜工業廢水處理中的應用。另外還有以城市生活污水處理廠剩余污泥為原料制備生物質活性炭，所使用的城市生活污水處理廠剩余污泥中泥沙含量較高、微生物體含量相對較低，影響了生物質活性炭的性能。

　　鑒于目前鉛鋅冶煉制酸廢水處理技術中的不足，開發低渣化處理技術、重金屬回收、廢水回用的處理工藝是鉛鋅冶煉制酸廢水處理亟需解決的問題。

　　發明內容

　　本發明的目的就在于為了解決上述問題而提供一種鉛鋅冶煉制酸廢水低渣化處理及回用系統。

　　本發明通過以下技術方案來實現上述目的：

　　本發明由中和池、濾池、沉砂池、填料再生池、三效蒸發器組成。其中：所述的中和池用于鉛鋅冶煉制酸廢水中酸度的降低，實現廢水pH值的調節，中和池設有槳式攪拌機、溢流堰，附設有儲氨罐、計量泵、出水管、pH在線監測儀、三通、電磁閥。所述的濾池用于鉛鋅冶煉制酸廢水的吸附處理和過濾，是鉛鋅冶煉制酸廢水低渣化處理中心處理環節，廢水中的重金屬將在該環節實現達標去除，實現廢水的達標回用。所述的濾池設有反沖洗總管、反沖洗支管、剛性支持座、濾料承托板、濾料層、填料箱、生物質活性炭、填料蓋板、出水管、加壓泵;所述的沉砂池為鐘式沉砂池，用于沉淀可能由濾池流失的濾料。所述的沉砂池軸向中心位置設有進水管，底部中心位置設有排泥管，頂部設有溢流堰，附設有出水管、重金屬濃度在線監測系統、硫酸銨濃度在線監測系統、三通和電磁閥;所述的填料再生池用于吸附飽和的生物質活性炭的再生，實現生物質活性炭的反復使用;所述的三效蒸發器用于硫酸銨的結晶。

　　鉛鋅冶煉制酸廢水處理的流程包括如下步驟：

　　1)中和池中，鉛鋅冶煉制酸廢水在槳式攪拌機的攪拌下與定量投入的液氨中和至pH為4.5~5.4。

　　2)中和后的廢水上溢流至溢流堰中，經管道輸送到濾池中所安裝的填料箱中進行重金屬的吸附。廢水穿透填料箱后經濾料層過濾后由底部出水，進入沉砂池進行沉淀。沉淀后的廢水上溢流至溢流堰，經重金屬濃度在線監測系統和硫酸銨濃度在線監測系統監測后，若重金屬離子濃度和硫酸銨濃度均不超標，廢水接入鉛鋅冶煉廠回用水管網后回用于生產。

　　3)當在重金屬濃度在線監測系統測得的重金屬離子濃度超標時，填料箱連同生物質活性炭整體送至填料再生池中進行生物質活性炭再生。

　　4)當硫酸銨濃度在線監測系統測得的硫酸銨濃度超標時，廢水送至三效蒸發器中進行硫酸銨的蒸發結晶，蒸發結晶處理后的廢水接入鉛鋅冶煉廠回用水管網后回用于生產。
