申請日2015.08.26

　　公開(公告)日2015.12.30

　　IPC分類號C02F11/14

　　摘要

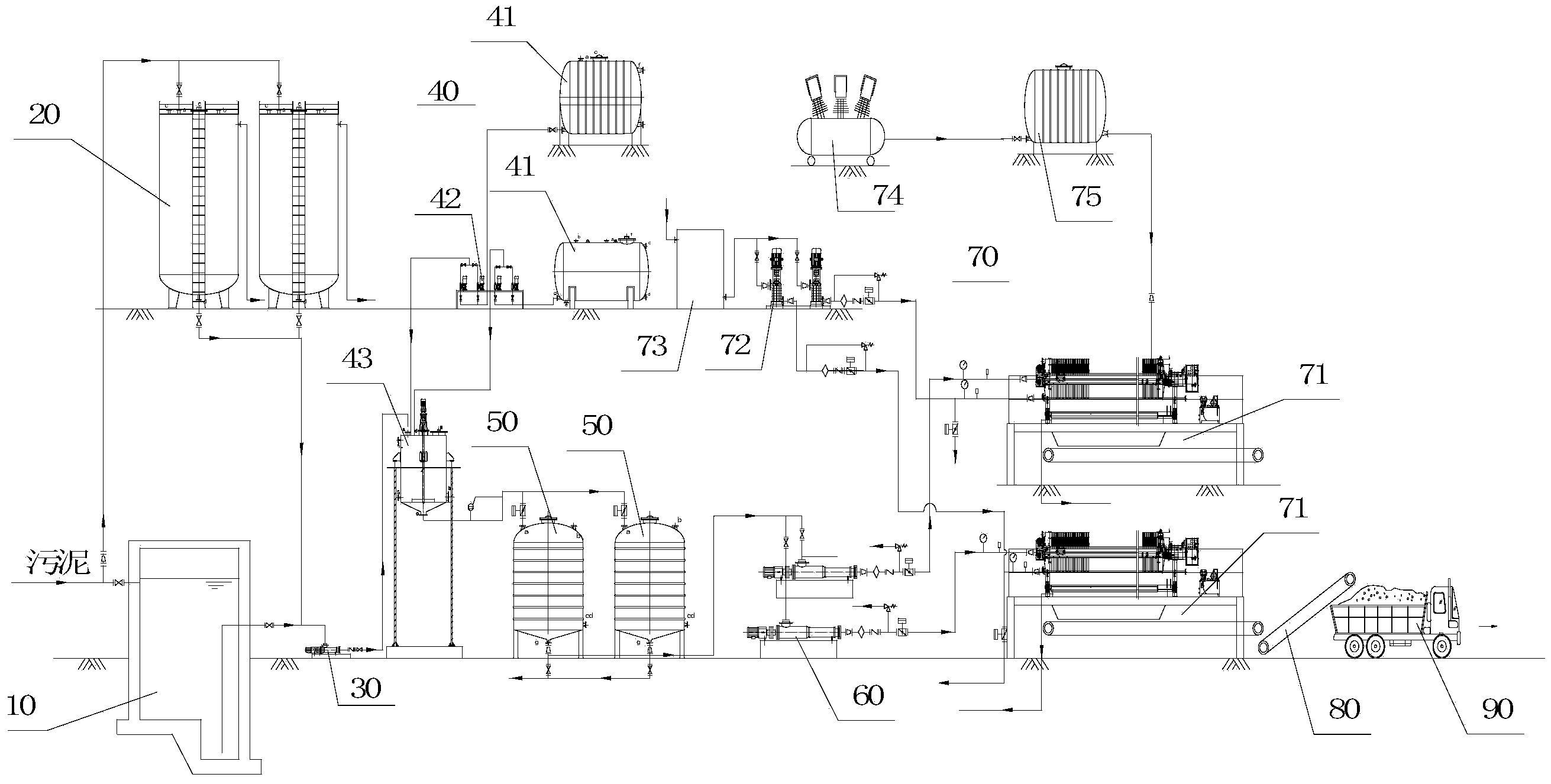

　　本實用新型公開了一種污泥深度脫水的處理系統，包括依次連接的第一貯泥單元、污泥濃縮單元、破壁單元和壓濾單元，破壁單元包括加藥子單元和破壁攪拌罐，污泥濃縮單元的出泥口與破壁攪拌罐的進泥口連接并且破壁攪拌罐的出泥口與壓濾單元的進料口連接，加藥子單元與破壁攪拌罐的加藥口連接。本實用新型的污泥深度脫水的處理系統操作簡單、處置成本低、生產成本低，處理后的污泥無害化、穩定化，尤其是含水率大幅度降低至50%以下，不僅解決了污泥無害化處置問題，也為污泥資源化利用提供便利條件。在本實用新型的污泥深度脫水的處理系統達到額定產能的情況下，污泥含水率連續10次檢測保持在50%以下，完全滿足國家行業標準要求。

　　權利要求書

　　1.一種污泥深度脫水的處理系統，其特征在于，所述處理系統包括依次 連接的第一貯泥單元、污泥濃縮單元、破壁單元和壓濾單元，其中，所述破 壁單元包括加藥子單元和破壁攪拌罐，所述污泥濃縮單元的出泥口與破壁攪 拌罐的進泥口連接并且破壁攪拌罐的出泥口與壓濾單元的進料口連接，所述 加藥子單元與所述破壁攪拌罐的加藥口連接。

　　2.根據權利要求1所述的污泥深度脫水的處理系統，其特征在于，所述 第一貯泥單元為貯泥池或沉淀池。

　　3.根據權利要求1所述的污泥深度脫水的處理系統，其特征在于，所述 污泥濃縮單元為濃縮罐、濃縮池或機械濃縮裝置，污泥在所述污泥濃縮單元 中進行濃縮處理，濃縮后污泥的含水率降至90～98%且濃縮后污泥的體積減 少3～10倍。

　　4.根據權利要求1所述的污泥深度脫水的處理系統，其特征在于，所述 加藥子單元包括貯藥罐和計量泵，所述貯藥罐儲存破壁藥劑并且所述貯藥罐 通過所述計量泵與破壁攪拌罐的加藥口連接。

　　5.根據權利要求1所述的污泥深度脫水的處理系統，其特征在于，所述 處理系統還包括設置在所述破壁單元與壓濾單元之間的第二貯泥單元，所述 第二貯泥單元用于貯存加藥后的污泥。

　　6.根據權利要求5所述的污泥深度脫水的處理系統，其特征在于，所述 污泥濃縮單元通過一級污泥泵與破壁攪拌罐連接，所述破壁攪拌罐或第二貯 泥單元通過二級污泥泵與壓縮單元連接。

　　7.根據權利要求5所述的污泥深度脫水的處理系統，其特征在于，所述 壓濾單元包括隔膜板框壓濾機、鼓膜增壓組件和保壓組件，所述破壁攪拌罐 或第二貯泥單元通過二級污泥泵與所述隔膜板框壓濾機連接，鼓膜增壓組件 和保壓組件與所述隔膜板框壓濾機連接并用于增壓和保壓，所述鼓膜增壓組 件包括鼓膜增壓泵和供水箱，所述保壓組件包括空壓機和貯氣罐。

　　8.根據權利要求1所述的污泥深度脫水的處理系統，其特征在于，所述 處理系統還包括設置在壓濾單元之后的皮帶輸送機以輸出深度脫水后的污泥 餅。

　　9.根據權利要求1所述的污泥深度脫水的處理系統，其特征在于，所述 污泥濃縮單元包括將上清液回流至格柵井的回流管，所述壓濾單元包括將濾 液回流至格柵井的回流管。

　　10.根據權利要求1所述的污泥深度脫水的處理系統，其特征在于，所 述處理系統還包括自動控制系統。

　　說明書

　　一種污泥深度脫水的處理系統

　　技術領域

　　本實用新型涉及污泥處理的技術領域，更具體地講，本實用新型涉及一 種污泥深度脫水的處理系統。

　　背景技術

　　本發明所指的污泥是指處理污水所產生的固態、半固態及液態廢棄物。 由于其中含有大量的有機物、重金屬以及致病菌和病原菌等，若不加處理進 行任意排放，則會對環境造成嚴重的污染。

　　污泥處理的總體要求是穩定化、無害化和減量化。污泥減量化的方法很 多，主要的污泥減量化途徑有兩種，一是減少有機物的量(消化、焚燒)，二 是降低污泥的含水率(濃縮、脫水、干化、焚燒)。第二種途徑較第一種途徑 更為簡單易行，因此目前國內外多采用降低污泥的含水率來達到污泥減量化 的目的。

　　由于活性污泥的顆粒細小且呈膠團狀，故水分會被束縛在膠團內，這就 使得采用常規方法難以脫除這部分水分。常規所采用的污泥改性劑為高分子 聚合物聚丙烯酰胺、聚鐵、聚鋁等無機高分子化合物，其能起到中和污泥中 的電性與吸附架橋的作用，形成的污泥絮體抗剪性能強且不易被打碎，但脫 水后污泥的含水率仍在80%以上，含水率高且運行成本高，對污泥后續的處 理處置增加成本投入。

　　因此，有必要提供一種污泥脫水效率高且脫水后污泥含水率低的污泥深 度脫水處理系統。

　　實用新型內容

　　針對上述現有技術中存在的問題和不足，本實用新型的目的在于提供一 種污泥脫水效率高且脫水后污泥含水率低的污泥深度脫水處理系統。

　　為了實現上述目的，本實用新型提供了一種污泥深度脫水的處理系統， 其特征在于，所述處理系統包括依次連接的第一貯泥單元、污泥濃縮單元、 破壁單元和壓濾單元，其中，所述破壁單元包括加藥子單元和破壁攪拌罐， 所述污泥濃縮單元的出泥口與破壁攪拌罐的進泥口連接并且破壁攪拌罐的出 泥口與壓濾單元的進料口連接，所述加藥子單元與所述破壁攪拌罐的加藥口 連接。

　　根據本實用新型污泥深度脫水的處理系統的一個實施例，所述第一貯泥 單元為貯泥池或沉淀池。

　　根據本實用新型污泥深度脫水的處理系統的一個實施例，所述污泥濃縮 單元為濃縮罐、濃縮池或機械濃縮裝置，污泥在所述濃縮罐中進行濃縮處理， 濃縮后污泥的含水率降至90～98%且濃縮后污泥的體積減少3～10倍。

　　根據本實用新型污泥深度脫水的處理系統的一個實施例，所述加藥子單 元包括貯藥罐和計量泵，所述貯藥罐儲存破壁藥劑并且所述貯藥罐通過所述 計量泵與破壁攪拌罐的加藥口連接。

　　根據本實用新型污泥深度脫水的處理系統的一個實施例，所述處理系統 還包括設置在所述破壁單元與壓濾單元之間的第二貯泥單元，所述第二貯泥 單元用于貯存加藥后的污泥。

　　根據本實用新型污泥深度脫水的處理系統的一個實施例，所述污泥濃縮 單元通過一級污泥泵與破壁攪拌罐連接，所述破壁攪拌罐或第二貯泥單元通 過二級污泥泵與壓縮單元連接。

　　根據本實用新型污泥深度脫水的處理系統的一個實施例，所述壓濾單元 包括隔膜板框壓濾機、鼓膜增壓組件和保壓組件，所述破壁攪拌罐或第二貯 泥單元通過二級污泥泵與所述隔膜板框壓濾機連接，鼓膜增壓組件和保壓組 件與所述隔膜板框壓濾機連接并用于增壓和保壓，所述鼓膜增壓組件包括鼓 膜增壓泵和供水箱，所述保壓組件包括空壓機和貯氣罐。

　　根據本實用新型污泥深度脫水的處理系統的一個實施例，所述處理系統 還包括設置在壓濾單元之后的皮帶輸送機以輸出深度脫水后的污泥餅。

　　根據本實用新型污泥深度脫水的處理系統的一個實施例，所述污泥濃縮 單元包括將上清液回流至格柵井的回流管，所述壓濾單元包括將濾液回流至 格柵井的回流管。

　　根據本實用新型污泥深度脫水的處理系統的一個實施例，所述處理系統 還包括自動控制系統。

　　本實用新型的污泥深度脫水的處理系統操作簡單、處置成本低、生產成 本低，處理后的污泥無害化、穩定化，尤其是含水率大幅度降低，不僅解決 了污泥無害化處置問題，也實現了污泥資源化利用。在本實用新型的污泥深 度脫水的處理系統達到額定產能的情況下，污泥含水率連續10次檢測保持在 50%以下，完全滿足國家行業標準要求。
