申請日2015.09.06

　　公開(公告)日2015.12.16

　　IPC分類號C02F101/32; C02F11/00

　　摘要

　　本發明公開了一種污泥除油系統，包括攪拌裝置、反應裝置、中間水箱和溶氣罐，攪拌裝置的頂部開設有進泥口，底部開設有排污口;攪拌裝置下部通過第一連通管與反應裝置的底部連通，反應裝置與中間水箱的頂部連通，中間水箱底部與溶氣罐的頂部連通，溶氣罐底部與設置在反應裝置內底部的氣浮釋放器連通，氣浮釋放器位于連通管出泥口的下方;反應裝置的頂部開設有排油口，底部開設有排污口。本發明還公開了一種污泥除油方法。本發明通過溶氣氣浮除油，反應裝置內的部分污泥回流進入攪拌裝置再次除油，進一步降低了污泥中的含油比，大大提高了除油效果;同時提高了投加的化學藥劑的利用率;部分氣浮水回流至中間水箱循環利用，大大減少了耗水量。

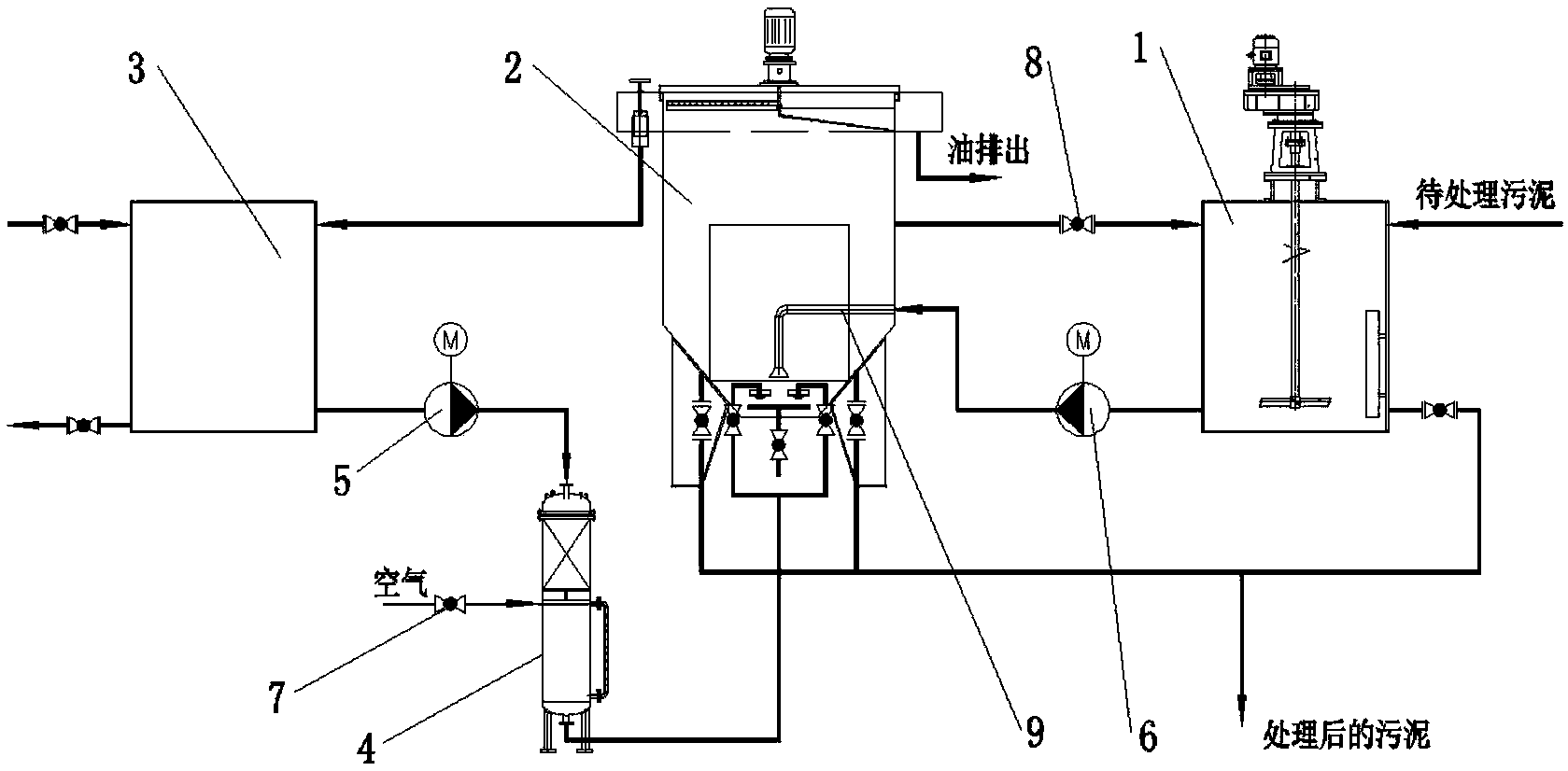

　　摘要附圖



　　權利要求書

　　1.一種污泥除油系統，其特征在于，包括攪拌裝置、反應裝置、中間水箱和溶氣罐，所述攪拌裝置的頂部開設有進泥口，底部開設有排污口;攪拌裝置的下部通過第一連通管與反應裝置的底部連通，反應裝置與中間水箱的頂部連通，中間水箱的底部與溶氣罐的頂部連通，溶氣罐的底部與設置在反應裝置內底部的氣浮釋放器連通，氣浮釋放器位于連通管出泥口的下方;所述反應裝置的頂部開設有排油口，底部開設有排污口。

　　2.如權利要求1所述的一種污泥除油系統，其特征在于，所述反應裝置包括殼體，殼體頂部開設有排油口，所述氣浮釋放器安設在殼體內下部，氣浮釋放器的下方安設有與外部壓縮空氣連通的穿孔盤管;氣浮釋放器正上方的區域?yàn)闅飧》磻?yīng)區，氣浮反應區與殼體之間的區域?yàn)槲勰喑两祬^(qū)，污泥沉降區的上部與攪拌裝置的頂部連通，污泥沉降區的底部開設有排污口。

　　3.如權利要求2所示的一種污泥除油系統，其特征在于，所述殼體內安設有與外部壓縮空氣氣源連通的穿孔盤管，穿孔盤管位于氣浮釋放器的下方。

　　4.如權利要求2所述的一種污泥除油系統，其特征在于，所述殼體頂部設置有與中間水箱頂部連通的環形的出水槽，出水槽與污泥沉降區的上部連通。

　　5.如權利要求2所述的一種污泥除油系統，其特征在于，所述殼體內安設有刮油刮渣機，刮油刮渣機的出油口與殼體頂部的排油口連通。

　　6.如權利要求1所述的一種污泥除油系統，其特征在于，所述溶氣罐包括自上而下的布水區，填料區和溶氣區，布水區安設有與中間水箱連通的布水器，填料區填充空心塑膠球填料;溶氣區與氣浮發生泵或外設空氣氣源相連，溶氣區的上部開設有進氣口和安全排氣口，溶氣區的底部與氣浮釋放器連通;溶氣區的外側設置有液位計。

　　7.如權利要求1所述的一種污泥除油系統，其特征在于，所述中間水箱與溶氣罐連通的管道上設置有提升泵。

　　8.一種污泥除油方法，其特征在于，該方法是將待處理的含油污泥導入攪拌裝置后，添加化學藥劑高速攪拌，破碎油分子與其他固體分子的穩固結構，獨立的油分子重新結合成油顆粒;再將破碎重組后的污泥通入反應裝置溶氣氣浮，油顆粒吸附細小氣泡后通過浮力分離浮在表層刮除排出，除油后的污泥靜沉后排出，未沉淀的部分污泥回流至攪拌裝置進一步除油，部分氣浮水回流至中間水箱再利用。

　　9.如權利要求8所述的一種污泥除油方法，其特征在于，污泥回流比為50%~60%。

　　10.如權利要求8所述的一種污泥除油方法，其特征在于，所述氣浮水回流比為80%~100%。

　　說明書

　　一種污泥除油系統及方法

　　技術領域

　　本發明涉及除油技術領域，具體涉及一種污泥除油系統及方法。

　　背景技術

　　在工業生產中產生的含油污泥(泥漿)很大一部分屬于危廢。含油污泥是指原油或成品 油混入污泥或其他物質中。含油污泥中的油分難以回收，會造成環境污染;含油污泥中通常 還含有苯系物、酚類等物質，伴隨有惡臭和一定的毒性，不經處理直接排放會使土壤、水體 和植被受到極大污染。

　　目前，常見的污泥回收利用處理方法主要有焚燒法、萃取法、熱解法和固化法等物理化 學處理方法。但是，上述處理方法均存在成本高，在處理過程中易產生二次污染等問題。如 采用焚燒法處理含油污水需要建造專門的焚燒爐，并需要消耗燃料，一次性成本和運行成本 都比較高;萃取法需經過多次萃取才能達到排放標準，而且萃取液的選擇和再生較難，目前 工業化成功實例不多;熱解法中低溫?zé)峤饪梢蕴幚磔p質廢油，但也需建造專門的加熱爐并消 耗能源，成本較高;固化法需要大面積的土地作為填埋場，若發生泄漏會導致二次污染。因 此，有必要對現有技術進行改進。

　　發明內容

　　本發明所要解決的技術問題是，針對現有技術的不足，提供一種節能環保、運行成本低、 可靠性高、分離效果好的污泥除油系統及方法。

　　本發明采用的技術方案是：一種污泥除油系統，包括攪拌裝置、反應裝置、中間水箱和 溶氣罐，所述攪拌裝置的頂部開設有進泥口，底部開設有排污口;攪拌裝置的下部通過第一 連通管與反應裝置的底部連通，反應裝置與中間水箱的頂部連通，中間水箱的底部與溶氣罐 的頂部連通，溶氣罐的底部與設置在反應裝置內底部的氣浮釋放器連通，氣浮釋放器位于連 通管出泥口的下方;所述反應裝置的頂部開設有排油口，底部開設有排污口。

　　按上述方案，所述反應裝置包括殼體，殼體頂部開設有排油口，所述氣浮釋放器安設在 殼體內下部，氣浮釋放器的下方安設有與外部壓縮空氣連通的穿孔盤管;氣浮釋放器正上方 的區域?yàn)闅飧》磻?yīng)區，氣浮反應區與殼體之間的區域?yàn)槲勰喑两祬^(qū)，污泥沉降區的上部與攪 拌裝置的頂部連通，污泥沉降區的底部開設有排污口。

　　按上述方案，所述殼體內安設有與外部壓縮空氣氣源連通的穿孔盤管，穿孔盤管位于氣 浮釋放器的下方。

　　按上述方案，所述殼體頂部設置有與中間水箱頂部連通的環形的出水槽，出水槽與污泥 沉降區的上部連通。

　　按上述方案，所述殼體內安設有刮油刮渣機，刮油刮渣機的出油口與殼體頂部的排油口 連通。

　　按上述方案，所述溶氣罐包括自上而下的布水區，填料區和溶氣區，布水區安設有與中 間水箱連通的布水器，填料區填充空心塑膠球填料;溶氣區與氣浮發生泵或外設空氣氣源相 連，溶氣區的上部開設有進氣口和安全排氣口，溶氣區的底部與氣浮釋放器連通;溶氣區的 外側設置有液位計。

　　按上述方案，所述中間水箱與溶氣罐連通的管道上設置有提升泵。

　　一種污泥除油方法，該方法是將待處理的含油污泥導入攪拌裝置后，添加化學藥劑高速 攪拌，破碎油分子與其他固體分子的穩固結構，獨立的油分子重新結合成油顆粒;再將破碎 重組后的污泥通入反應裝置溶氣氣浮，油顆粒吸附細小氣泡后通過浮力分離浮在表層刮除排 出，除油后的污泥靜沉后排出，未沉淀的部分污泥回流至攪拌裝置進一步除油，部分氣浮水 回流至中間水箱再利用。

　　按上述方案，污泥回流比為50%～60%。

　　按上述方案，所述氣浮水回流比為80%～100%。

　　與現有技術相比，本發明的有益效果是：

　　1、通過物理方法和化學方法的結合，充分打破含油污泥中的油分子與其他成分的穩定結 合狀態，獨立后的油分子再次相互結合形成油顆粒，在后續的溶氣氣浮處理中油顆粒充分分 離，大大提高了分離效率，降低了最終污泥處理產物的含油率，對污泥后續的處理處理、回 收再利用，以及環境保護具有極為重要的意義;

　　2、反應裝置內的部分污泥回流，進入攪拌裝置攪拌后通入反應裝置除油，一方面進一步 降低了污泥中的含油比，大大提高了除油效果;另一方面，污泥回流至攪拌裝置，提高了投 加的化學藥劑的利用率，加強了除油效果，減小了相關除油設備的體積;

　　3、反應裝置內的部分氣浮水回流至中間水箱繼續循環利用，一方面提供了后續除油反應 所需的氣浮水，大大減少了耗水量;另一方面，由于回流水量所占的百分比是影響氣浮效率 的重要因素，反應裝置每處理一定體積的含油污泥后均回流部分氣浮水，強化了后續含油污 泥溶氣氣浮的效果;

　　4、設置穿孔盤管，經穿孔盤管進入反應裝置的壓縮空氣起攪拌作用，防止污泥在氣浮反 應區堆積沉淀，影響氣浮釋放器的高效運行;

　　5、本發明涉及到的設備較少，一次性投資成本低，操作相對簡單，可靠性高，運行成本 低，實用性強。
